Фальшкровля из фасадных профилей

Номер патента: U 6803

Опубликовано: 30.12.2010

Автор: Котенков Илья Александрович

Скачать PDF файл.

Текст

Смотреть все

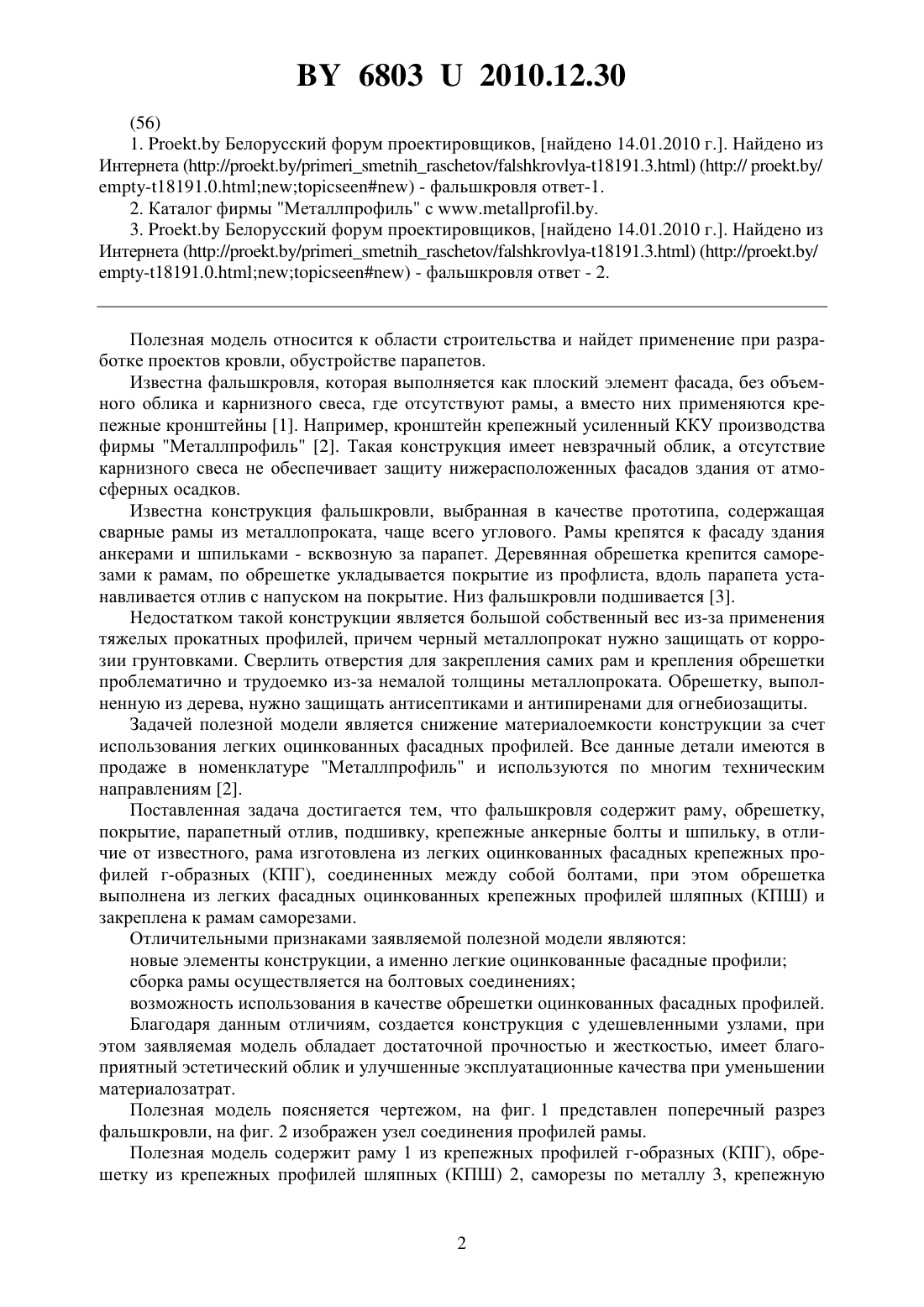

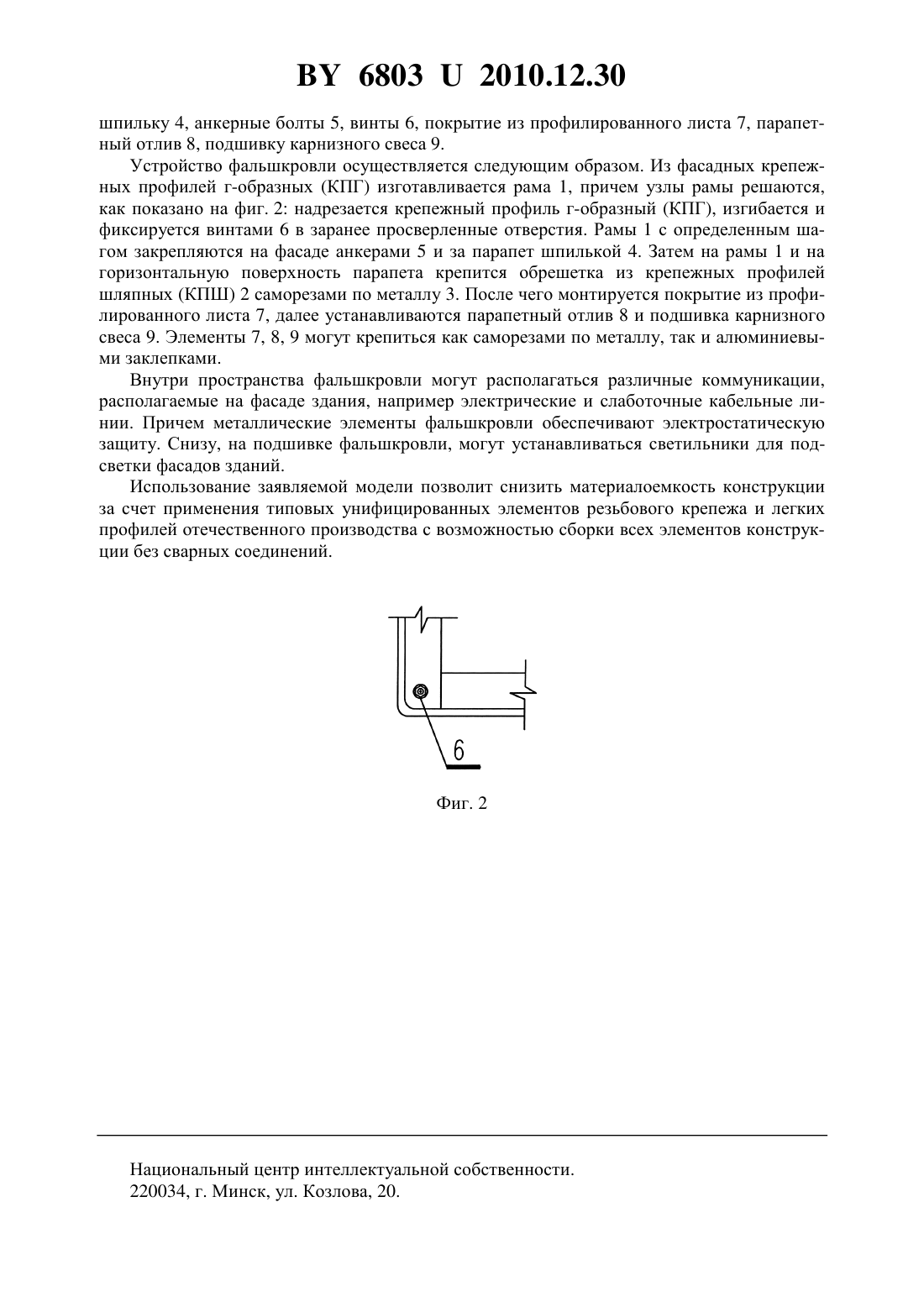

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ФАЛЬШКРОВЛЯ ИЗ ФАСАДНЫХ ПРОФИЛЕЙ(71) Заявитель Котенков Илья Александрович(72) Автор Котенков Илья Александрович(73) Патентообладатель Котенков Илья Александрович(57) Фальшкровля из фасадных профилей, содержащая раму, обрешетку, покрытие, парапетный отлив, подшивку, крепежные анкерные болты и шпильку, отличающаяся тем, что рама изготовлена из легких оцинкованных фасадных крепежных профилей г-образных(КПГ), соединенных между собой болтами, при этом обрешетка выполнена из легких фасадных оцинкованных крепежных профилей шляпных (КПШ) и закреплена к рамам саморезами.(56) 1. . Белорусский форум проектировщиков, найдено 14.01.2010 г Найдено из Интернета (//.//-18191.3.) (// ./-18191.0.) - фальшкровля ответ-1. 2. Каталог фирмы Металлпрофиль с 3. . Белорусский форум проектировщиков, найдено 14.01.2010 г Найдено из Интернета (//.//-18191.3.) (//./-18191.0.) - фальшкровля ответ - 2. Полезная модель относится к области строительства и найдет применение при разработке проектов кровли, обустройстве парапетов. Известна фальшкровля, которая выполняется как плоский элемент фасада, без объемного облика и карнизного свеса, где отсутствуют рамы, а вместо них применяются крепежные кронштейны 1. Например, кронштейн крепежный усиленный ККУ производства фирмы Металлпрофиль 2. Такая конструкция имеет невзрачный облик, а отсутствие карнизного свеса не обеспечивает защиту нижерасположенных фасадов здания от атмосферных осадков. Известна конструкция фальшкровли, выбранная в качестве прототипа, содержащая сварные рамы из металлопроката, чаще всего углового. Рамы крепятся к фасаду здания анкерами и шпильками - всквозную за парапет. Деревянная обрешетка крепится саморезами к рамам, по обрешетке укладывается покрытие из профлиста, вдоль парапета устанавливается отлив с напуском на покрытие. Низ фальшкровли подшивается 3. Недостатком такой конструкции является большой собственный вес из-за применения тяжелых прокатных профилей, причем черный металлопрокат нужно защищать от коррозии грунтовками. Сверлить отверстия для закрепления самих рам и крепления обрешетки проблематично и трудоемко из-за немалой толщины металлопроката. Обрешетку, выполненную из дерева, нужно защищать антисептиками и антипиренами для огнебиозащиты. Задачей полезной модели является снижение материалоемкости конструкции за счет использования легких оцинкованных фасадных профилей. Все данные детали имеются в продаже в номенклатуре Металлпрофиль и используются по многим техническим направлениям 2. Поставленная задача достигается тем, что фальшкровля содержит раму, обрешетку,покрытие, парапетный отлив, подшивку, крепежные анкерные болты и шпильку, в отличие от известного, рама изготовлена из легких оцинкованных фасадных крепежных профилей г-образных (КПГ), соединенных между собой болтами, при этом обрешетка выполнена из легких фасадных оцинкованных крепежных профилей шляпных (КПШ) и закреплена к рамам саморезами. Отличительными признаками заявляемой полезной модели являются новые элементы конструкции, а именно легкие оцинкованные фасадные профили сборка рамы осуществляется на болтовых соединениях возможность использования в качестве обрешетки оцинкованных фасадных профилей. Благодаря данным отличиям, создается конструкция с удешевленными узлами, при этом заявляемая модель обладает достаточной прочностью и жесткостью, имеет благоприятный эстетический облик и улучшенные эксплуатационные качества при уменьшении материалозатрат. Полезная модель поясняется чертежом, на фиг. 1 представлен поперечный разрез фальшкровли, на фиг. 2 изображен узел соединения профилей рамы. Полезная модель содержит раму 1 из крепежных профилей г-образных (КПГ), обрешетку из крепежных профилей шляпных (КПШ) 2, саморезы по металлу 3, крепежную 68032010.12.30 шпильку 4, анкерные болты 5, винты 6, покрытие из профилированного листа 7, парапетный отлив 8, подшивку карнизного свеса 9. Устройство фальшкровли осуществляется следующим образом. Из фасадных крепежных профилей г-образных (КПГ) изготавливается рама 1, причем узлы рамы решаются,как показано на фиг. 2 надрезается крепежный профиль г-образный (КПГ), изгибается и фиксируется винтами 6 в заранее просверленные отверстия. Рамы 1 с определенным шагом закрепляются на фасаде анкерами 5 и за парапет шпилькой 4. Затем на рамы 1 и на горизонтальную поверхность парапета крепится обрешетка из крепежных профилей шляпных (КПШ) 2 саморезами по металлу 3. После чего монтируется покрытие из профилированного листа 7, далее устанавливаются парапетный отлив 8 и подшивка карнизного свеса 9. Элементы 7, 8, 9 могут крепиться как саморезами по металлу, так и алюминиевыми заклепками. Внутри пространства фальшкровли могут располагаться различные коммуникации,располагаемые на фасаде здания, например электрические и слаботочные кабельные линии. Причем металлические элементы фальшкровли обеспечивают электростатическую защиту. Снизу, на подшивке фальшкровли, могут устанавливаться светильники для подсветки фасадов зданий. Использование заявляемой модели позволит снизить материалоемкость конструкции за счет применения типовых унифицированных элементов резьбового крепежа и легких профилей отечественного производства с возможностью сборки всех элементов конструкции без сварных соединений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: E04D 11/00

Метки: фальшкровля, фасадных, профилей
