Штатив для сканирования гипсовых моделей челюстей

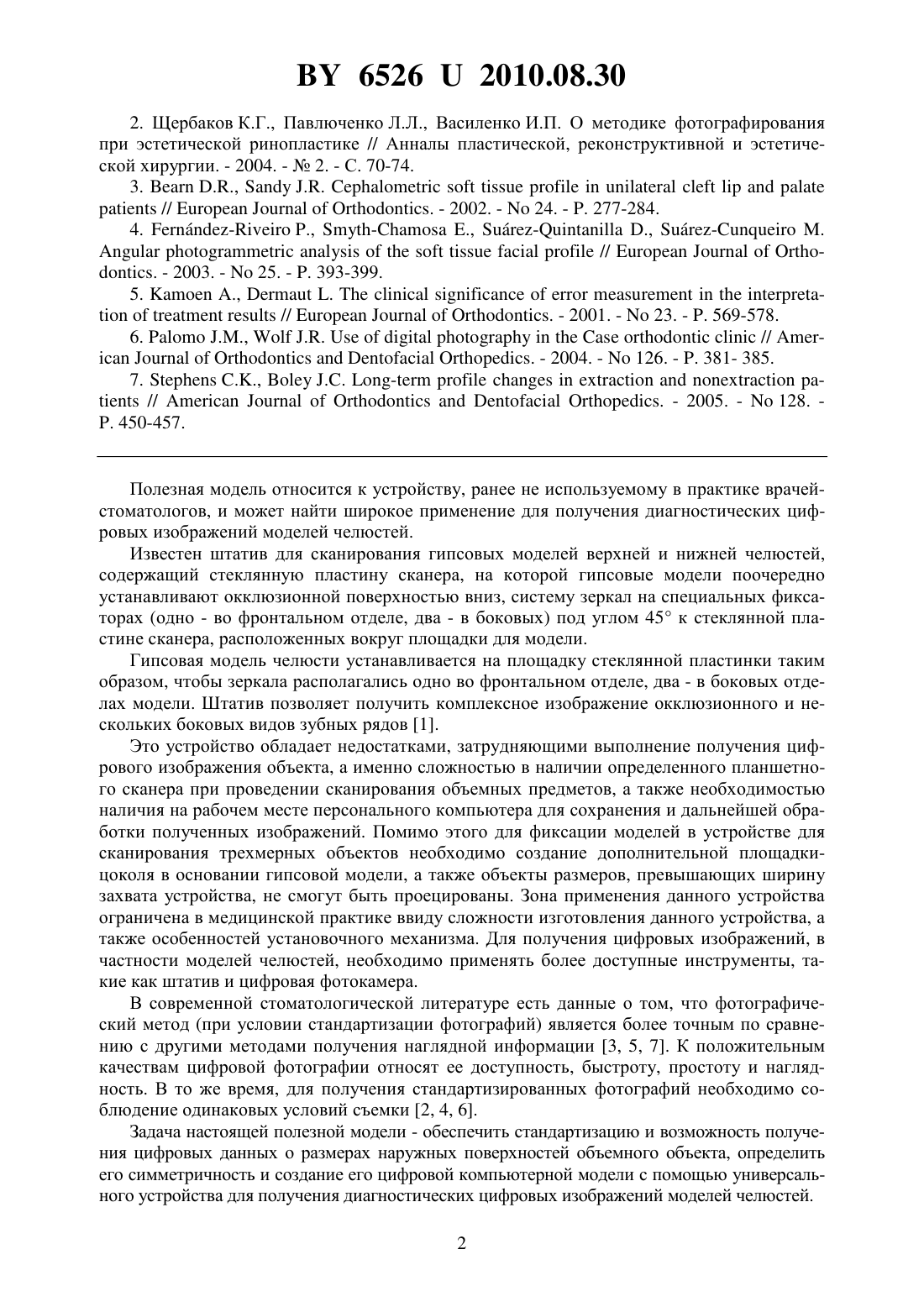

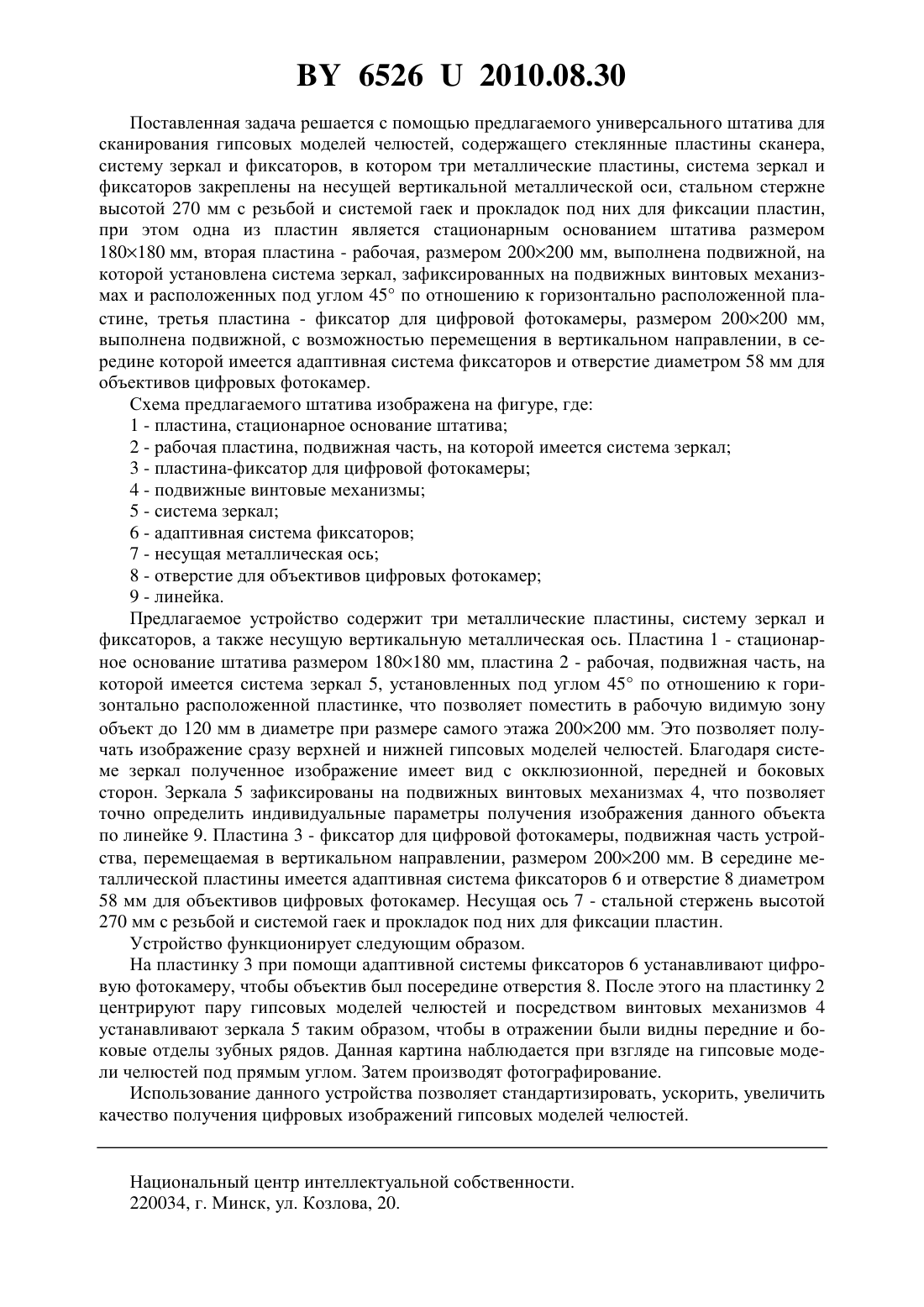

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШТАТИВ ДЛЯ СКАНИРОВАНИЯ ГИПСОВЫХ МОДЕЛЕЙ ЧЕЛЮСТЕЙ(71) Заявитель Учреждение образования Белорусский государственный медицинский университет(72) Авторы Сакадынец Александр Олегович Токаревич Игорь Владиславович(73) Патентообладатель Учреждение образования Белорусский государственный медицинский университет(57) Штатив для сканирования гипсовых моделей челюстей, содержащий стеклянные пластины сканера, систему зеркал и фиксаторов, отличающийся тем, что три металлические пластины, система зеркал и фиксаторов закреплены на несущей вертикальной металлической оси, стальном стержне высотой 270 мм с резьбой и системой гаек и прокладок под них для фиксации пластин, при этом одна из пластин является стационарным основанием штатива размером 180180 мм, вторая пластина - рабочая, размером 200200 мм, выполнена подвижной, на второй пластине установлена система зеркал, зафиксированных на подвижные винтовые механизмы и расположенных под углом 45 по отношению к горизонтально расположенной пластине, третья пластина - фиксатор для цифровой фотокамеры, размером 200200 мм, выполнена подвижной с возможностью перемещения в вертикальном направлении, в середине третьей пластины имеется адаптивная система фиксаторов и отверстие диаметром 58 мм для объективов цифровых фотокамер.(56) 1. Токаревич И.В., Полонейчик Н.М., Корхова Н.В., Ламбин Л.Н., Левин Г.М. Устройство для сканирования диагностических моделей челюстей // Белорусский медицинский журнал. - 2004. -3. - С. 102-103. 65262010.08.30 2. Щербаков К.Г., Павлюченко Л.Л., Василенко И.П. О методике фотографирования при эстетической ринопластике // Анналы пластической, реконструктивной и эстетической хирургии. - 2004. -2. - С. 70-74. 3.,//. - 2002. -24. - . 277-284. 4. - ., - ., - ., - .//. - 2003. -25. - . 393-399. 5..,.//. - 2001. -23. - . 569-578. 6.,//. - 2004. -126. - . 381- 385. 7., -//. - 2005. -128. . 450-457. Полезная модель относится к устройству, ранее не используемому в практике врачейстоматологов, и может найти широкое применение для получения диагностических цифровых изображений моделей челюстей. Известен штатив для сканирования гипсовых моделей верхней и нижней челюстей,содержащий стеклянную пластину сканера, на которой гипсовые модели поочередно устанавливают окклюзионной поверхностью вниз, систему зеркал на специальных фиксаторах (одно - во фронтальном отделе, два - в боковых) под углом 45 к стеклянной пластине сканера, расположенных вокруг площадки для модели. Гипсовая модель челюсти устанавливается на площадку стеклянной пластинки таким образом, чтобы зеркала располагались одно во фронтальном отделе, два - в боковых отделах модели. Штатив позволяет получить комплексное изображение окклюзионного и нескольких боковых видов зубных рядов 1. Это устройство обладает недостатками, затрудняющими выполнение получения цифрового изображения объекта, а именно сложностью в наличии определенного планшетного сканера при проведении сканирования объемных предметов, а также необходимостью наличия на рабочем месте персонального компьютера для сохранения и дальнейшей обработки полученных изображений. Помимо этого для фиксации моделей в устройстве для сканирования трехмерных объектов необходимо создание дополнительной площадкицоколя в основании гипсовой модели, а также объекты размеров, превышающих ширину захвата устройства, не смогут быть проецированы. Зона применения данного устройства ограничена в медицинской практике ввиду сложности изготовления данного устройства, а также особенностей установочного механизма. Для получения цифровых изображений, в частности моделей челюстей, необходимо применять более доступные инструменты, такие как штатив и цифровая фотокамера. В современной стоматологической литературе есть данные о том, что фотографический метод (при условии стандартизации фотографий) является более точным по сравнению с другими методами получения наглядной информации 3, 5, 7. К положительным качествам цифровой фотографии относят ее доступность, быстроту, простоту и наглядность. В то же время, для получения стандартизированных фотографий необходимо соблюдение одинаковых условий съемки 2, 4, 6. Задача настоящей полезной модели - обеспечить стандартизацию и возможность получения цифровых данных о размерах наружных поверхностей объемного объекта, определить его симметричность и создание его цифровой компьютерной модели с помощью универсального устройства для получения диагностических цифровых изображений моделей челюстей. 2 65262010.08.30 Поставленная задача решается с помощью предлагаемого универсального штатива для сканирования гипсовых моделей челюстей, содержащего стеклянные пластины сканера,систему зеркал и фиксаторов, в котором три металлические пластины, система зеркал и фиксаторов закреплены на несущей вертикальной металлической оси, стальном стержне высотой 270 мм с резьбой и системой гаек и прокладок под них для фиксации пластин,при этом одна из пластин является стационарным основанием штатива размером 180180 мм, вторая пластина - рабочая, размером 200200 мм, выполнена подвижной, на которой установлена система зеркал, зафиксированных на подвижных винтовых механизмах и расположенных под углом 45 по отношению к горизонтально расположенной пластине, третья пластина - фиксатор для цифровой фотокамеры, размером 200200 мм,выполнена подвижной, с возможностью перемещения в вертикальном направлении, в середине которой имеется адаптивная система фиксаторов и отверстие диаметром 58 мм для объективов цифровых фотокамер. Схема предлагаемого штатива изображена на фигуре, где 1 - пластина, стационарное основание штатива 2 - рабочая пластина, подвижная часть, на которой имеется система зеркал 3 - пластина-фиксатор для цифровой фотокамеры 4 - подвижные винтовые механизмы 5 - система зеркал 6 - адаптивная система фиксаторов 7 - несущая металлическая ось 8 - отверстие для объективов цифровых фотокамер 9 - линейка. Предлагаемое устройство содержит три металлические пластины, систему зеркал и фиксаторов, а также несущую вертикальную металлическая ось. Пластина 1 - стационарное основание штатива размером 180180 мм, пластина 2 - рабочая, подвижная часть, на которой имеется система зеркал 5, установленных под углом 45 по отношению к горизонтально расположенной пластинке, что позволяет поместить в рабочую видимую зону объект до 120 мм в диаметре при размере самого этажа 200200 мм. Это позволяет получать изображение сразу верхней и нижней гипсовых моделей челюстей. Благодаря системе зеркал полученное изображение имеет вид с окклюзионной, передней и боковых сторон. Зеркала 5 зафиксированы на подвижных винтовых механизмах 4, что позволяет точно определить индивидуальные параметры получения изображения данного объекта по линейке 9. Пластина 3 - фиксатор для цифровой фотокамеры, подвижная часть устройства, перемещаемая в вертикальном направлении, размером 200200 мм. В середине металлической пластины имеется адаптивная система фиксаторов 6 и отверстие 8 диаметром 58 мм для объективов цифровых фотокамер. Несущая ось 7 - стальной стержень высотой 270 мм с резьбой и системой гаек и прокладок под них для фиксации пластин. Устройство функционирует следующим образом. На пластинку 3 при помощи адаптивной системы фиксаторов 6 устанавливают цифровую фотокамеру, чтобы объектив был посередине отверстия 8. После этого на пластинку 2 центрируют пару гипсовых моделей челюстей и посредством винтовых механизмов 4 устанавливают зеркала 5 таким образом, чтобы в отражении были видны передние и боковые отделы зубных рядов. Данная картина наблюдается при взгляде на гипсовые модели челюстей под прямым углом. Затем производят фотографирование. Использование данного устройства позволяет стандартизировать, ускорить, увеличить качество получения цифровых изображений гипсовых моделей челюстей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
