Правило

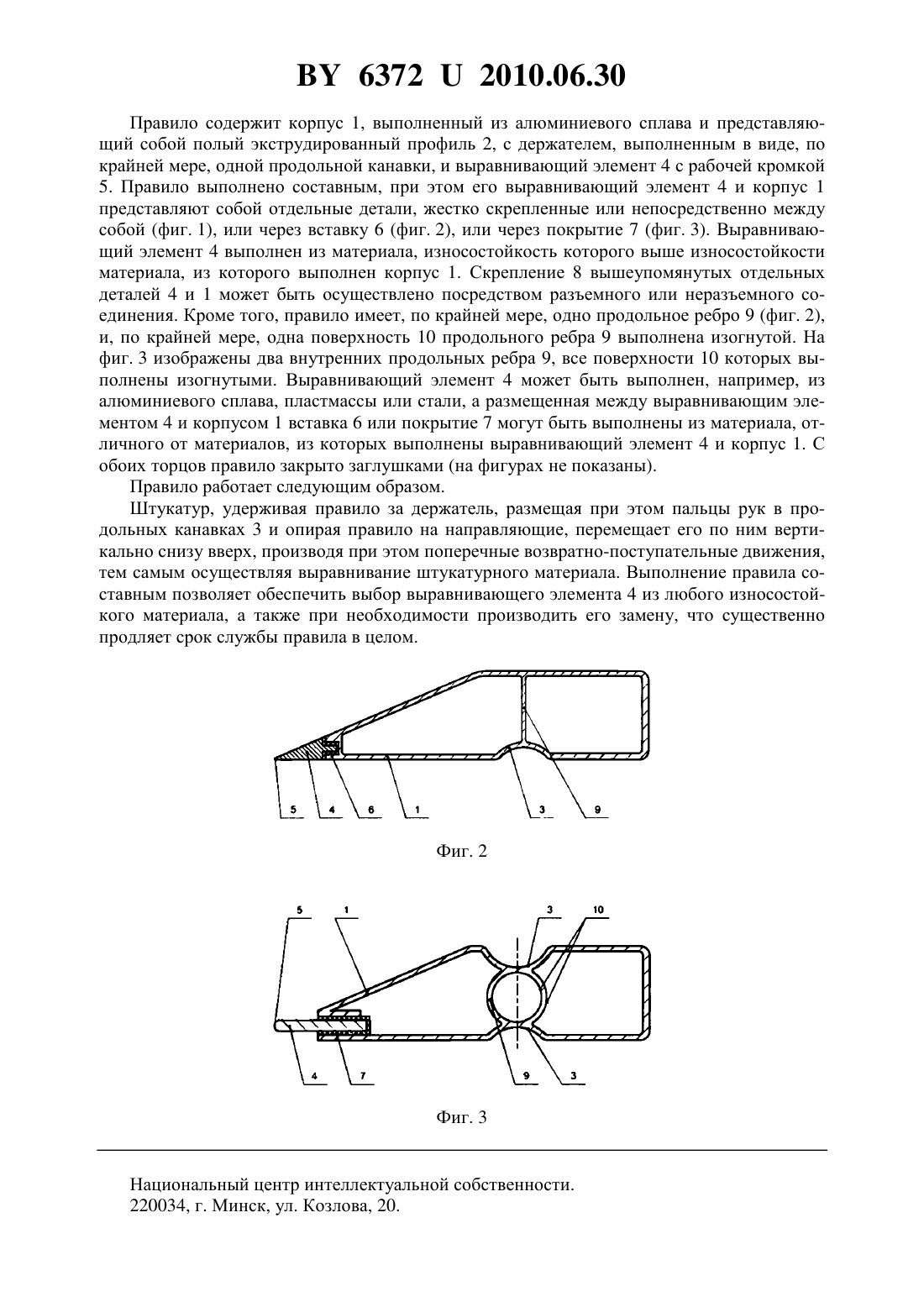

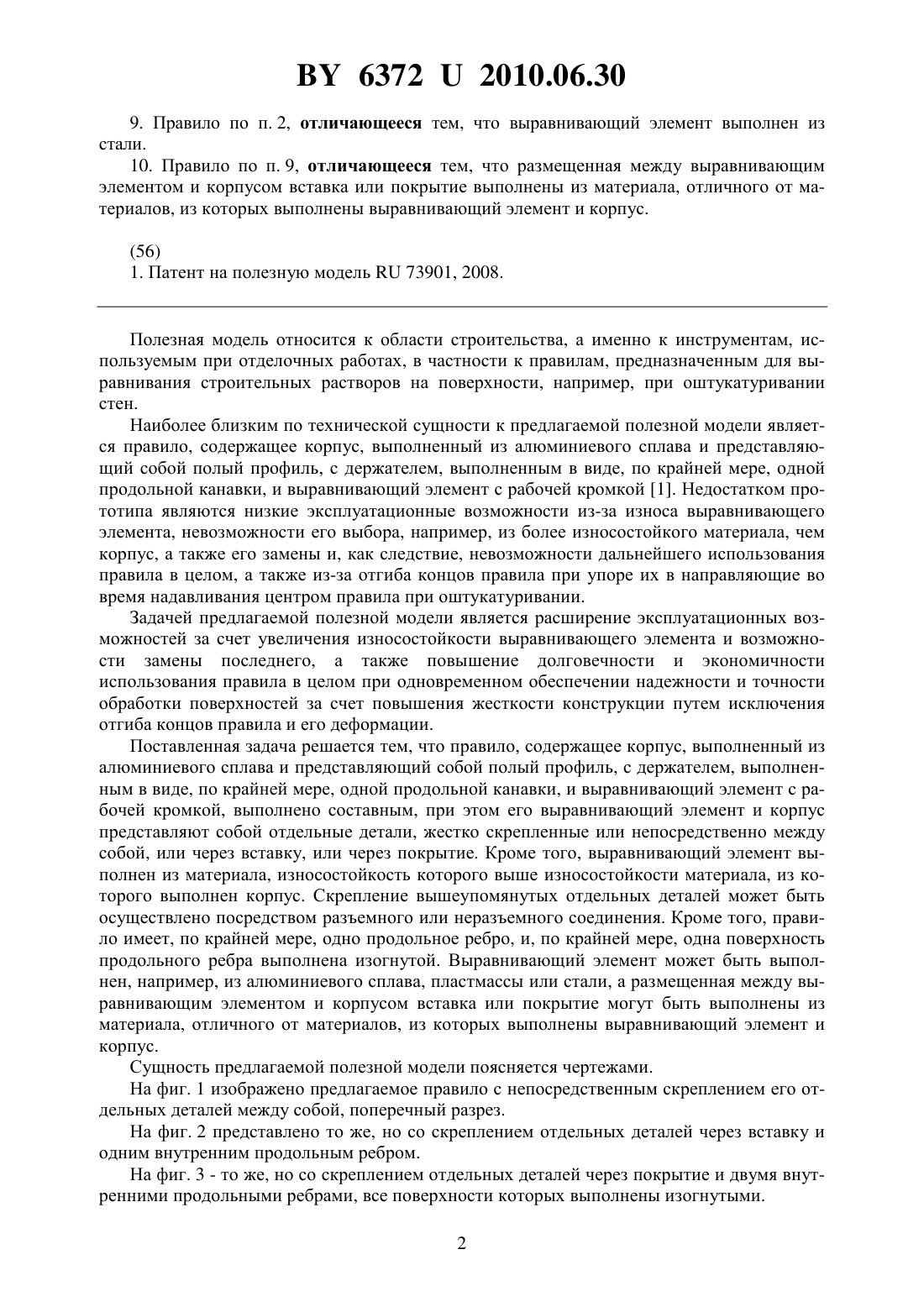

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Бабаев Азер Кахраман оглы(72) Автор Бабаев Азер Кахраман оглы(73) Патентообладатель Бабаев Азер Кахраман оглы(57) 1. Правило, содержащее корпус, выполненный из алюминиевого сплава и представляющий собой полый профиль, с держателем, выполненным в виде, по крайней мере, одной продольной канавки, и выравнивающий элемент с рабочей кромкой, отличающееся тем, что оно выполнено составным, при этом его выравнивающий элемент и корпус представляют собой отдельные детали, жестко скрепленные или непосредственно между собой, или через вставку, или через покрытие. 2. Правило по п. 1, отличающееся тем, что выравнивающий элемент выполнен из материала, износостойкость которого выше износостойкости материала, из которого выполнен корпус. 3. Правило по п. 1 или 2, отличающееся тем, что скрепление его вышеупомянутых отдельных деталей осуществлено посредством разъемного соединения. 4. Правило по п. 2, отличающееся тем, что скрепление его вышеупомянутых отдельных деталей осуществлено посредством неразъемного соединения. 5. Правило по любому из пп. 1, 2, 3 или 4, отличающееся тем, что оно имеет, по крайней мере, одно продольное ребро. 6. Правило по п. 5, отличающееся тем, что, по крайней мере, одна поверхность продольного ребра выполнена изогнутой. 7. Правило по п. 2, отличающееся тем, что выравнивающий элемент выполнен из алюминиевого сплава. 8. Правило по п. 2, отличающееся тем, что выравнивающий элемент выполнен из пластмассы. 63722010.06.30 9. Правило по п. 2, отличающееся тем, что выравнивающий элемент выполнен из стали. 10. Правило по п. 9, отличающееся тем, что размещенная между выравнивающим элементом и корпусом вставка или покрытие выполнены из материала, отличного от материалов, из которых выполнены выравнивающий элемент и корпус.(56) 1. Патент на полезную модель 73901, 2008. Полезная модель относится к области строительства, а именно к инструментам, используемым при отделочных работах, в частности к правилам, предназначенным для выравнивания строительных растворов на поверхности, например, при оштукатуривании стен. Наиболее близким по технической сущности к предлагаемой полезной модели является правило, содержащее корпус, выполненный из алюминиевого сплава и представляющий собой полый профиль, с держателем, выполненным в виде, по крайней мере, одной продольной канавки, и выравнивающий элемент с рабочей кромкой 1. Недостатком прототипа являются низкие эксплуатационные возможности из-за износа выравнивающего элемента, невозможности его выбора, например, из более износостойкого материала, чем корпус, а также его замены и, как следствие, невозможности дальнейшего использования правила в целом, а также из-за отгиба концов правила при упоре их в направляющие во время надавливания центром правила при оштукатуривании. Задачей предлагаемой полезной модели является расширение эксплуатационных возможностей за счет увеличения износостойкости выравнивающего элемента и возможности замены последнего, а также повышение долговечности и экономичности использования правила в целом при одновременном обеспечении надежности и точности обработки поверхностей за счет повышения жесткости конструкции путем исключения отгиба концов правила и его деформации. Поставленная задача решается тем, что правило, содержащее корпус, выполненный из алюминиевого сплава и представляющий собой полый профиль, с держателем, выполненным в виде, по крайней мере, одной продольной канавки, и выравнивающий элемент с рабочей кромкой, выполнено составным, при этом его выравнивающий элемент и корпус представляют собой отдельные детали, жестко скрепленные или непосредственно между собой, или через вставку, или через покрытие. Кроме того, выравнивающий элемент выполнен из материала, износостойкость которого выше износостойкости материала, из которого выполнен корпус. Скрепление вышеупомянутых отдельных деталей может быть осуществлено посредством разъемного или неразъемного соединения. Кроме того, правило имеет, по крайней мере, одно продольное ребро, и, по крайней мере, одна поверхность продольного ребра выполнена изогнутой. Выравнивающий элемент может быть выполнен, например, из алюминиевого сплава, пластмассы или стали, а размещенная между выравнивающим элементом и корпусом вставка или покрытие могут быть выполнены из материала, отличного от материалов, из которых выполнены выравнивающий элемент и корпус. Сущность предлагаемой полезной модели поясняется чертежами. На фиг. 1 изображено предлагаемое правило с непосредственным скреплением его отдельных деталей между собой, поперечный разрез. На фиг. 2 представлено то же, но со скреплением отдельных деталей через вставку и одним внутренним продольным ребром. На фиг. 3 - то же, но со скреплением отдельных деталей через покрытие и двумя внутренними продольными ребрами, все поверхности которых выполнены изогнутыми. 2 63722010.06.30 Правило содержит корпус 1, выполненный из алюминиевого сплава и представляющий собой полый экструдированный профиль 2, с держателем, выполненным в виде, по крайней мере, одной продольной канавки, и выравнивающий элемент 4 с рабочей кромкой 5. Правило выполнено составным, при этом его выравнивающий элемент 4 и корпус 1 представляют собой отдельные детали, жестко скрепленные или непосредственно между собой (фиг. 1), или через вставку 6 (фиг. 2), или через покрытие 7 (фиг. 3). Выравнивающий элемент 4 выполнен из материала, износостойкость которого выше износостойкости материала, из которого выполнен корпус 1. Скрепление 8 вышеупомянутых отдельных деталей 4 и 1 может быть осуществлено посредством разъемного или неразъемного соединения. Кроме того, правило имеет, по крайней мере, одно продольное ребро 9 (фиг. 2),и, по крайней мере, одна поверхность 10 продольного ребра 9 выполнена изогнутой. На фиг. 3 изображены два внутренних продольных ребра 9, все поверхности 10 которых выполнены изогнутыми. Выравнивающий элемент 4 может быть выполнен, например, из алюминиевого сплава, пластмассы или стали, а размещенная между выравнивающим элементом 4 и корпусом 1 вставка 6 или покрытие 7 могут быть выполнены из материала, отличного от материалов, из которых выполнены выравнивающий элемент 4 и корпус 1. С обоих торцов правило закрыто заглушками (на фигурах не показаны). Правило работает следующим образом. Штукатур, удерживая правило за держатель, размещая при этом пальцы рук в продольных канавках 3 и опирая правило на направляющие, перемещает его по ним вертикально снизу вверх, производя при этом поперечные возвратно-поступательные движения,тем самым осуществляя выравнивание штукатурного материала. Выполнение правила составным позволяет обеспечить выбор выравнивающего элемента 4 из любого износостойкого материала, а также при необходимости производить его замену, что существенно продляет срок службы правила в целом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
