Предохранительная муфта

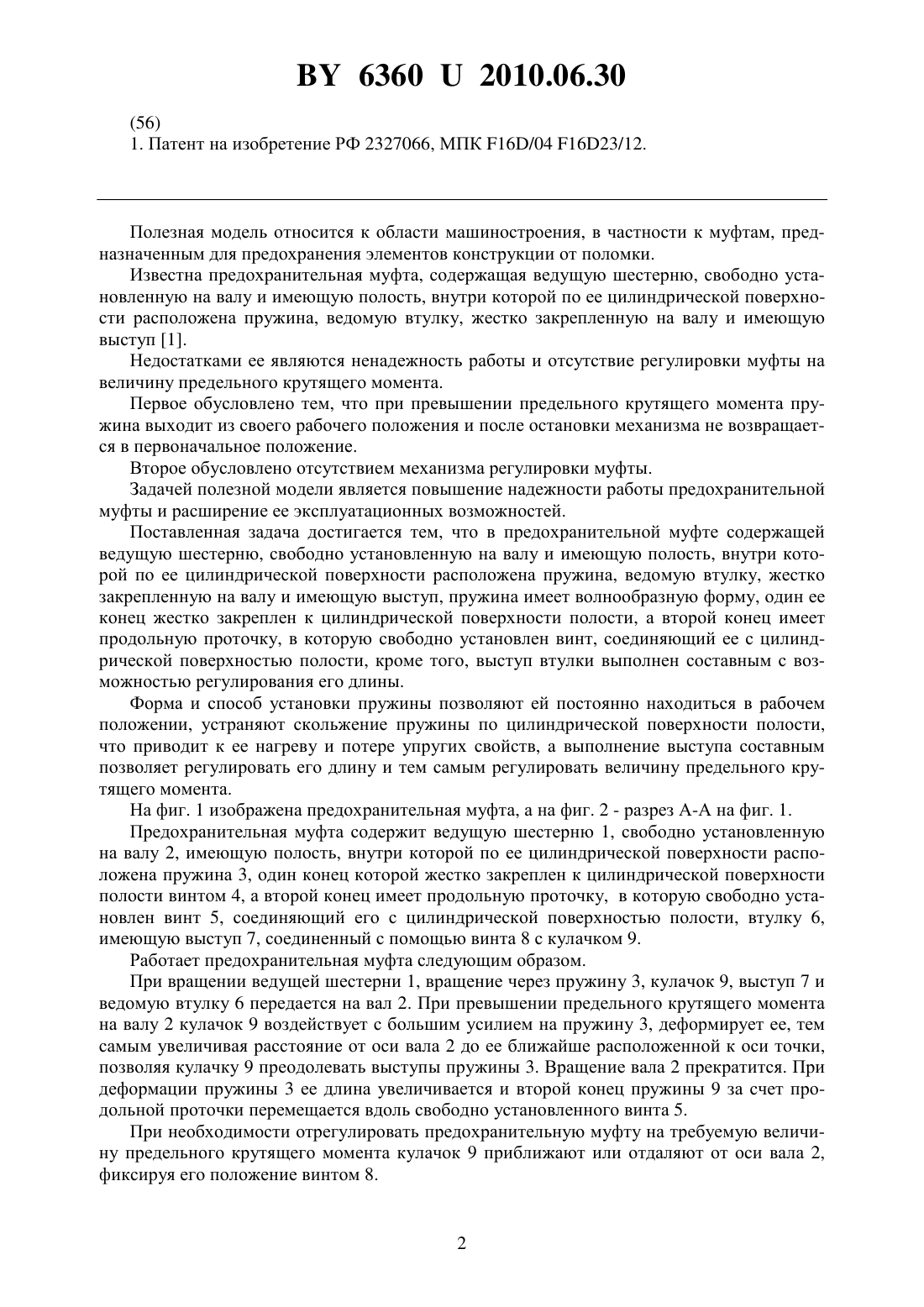

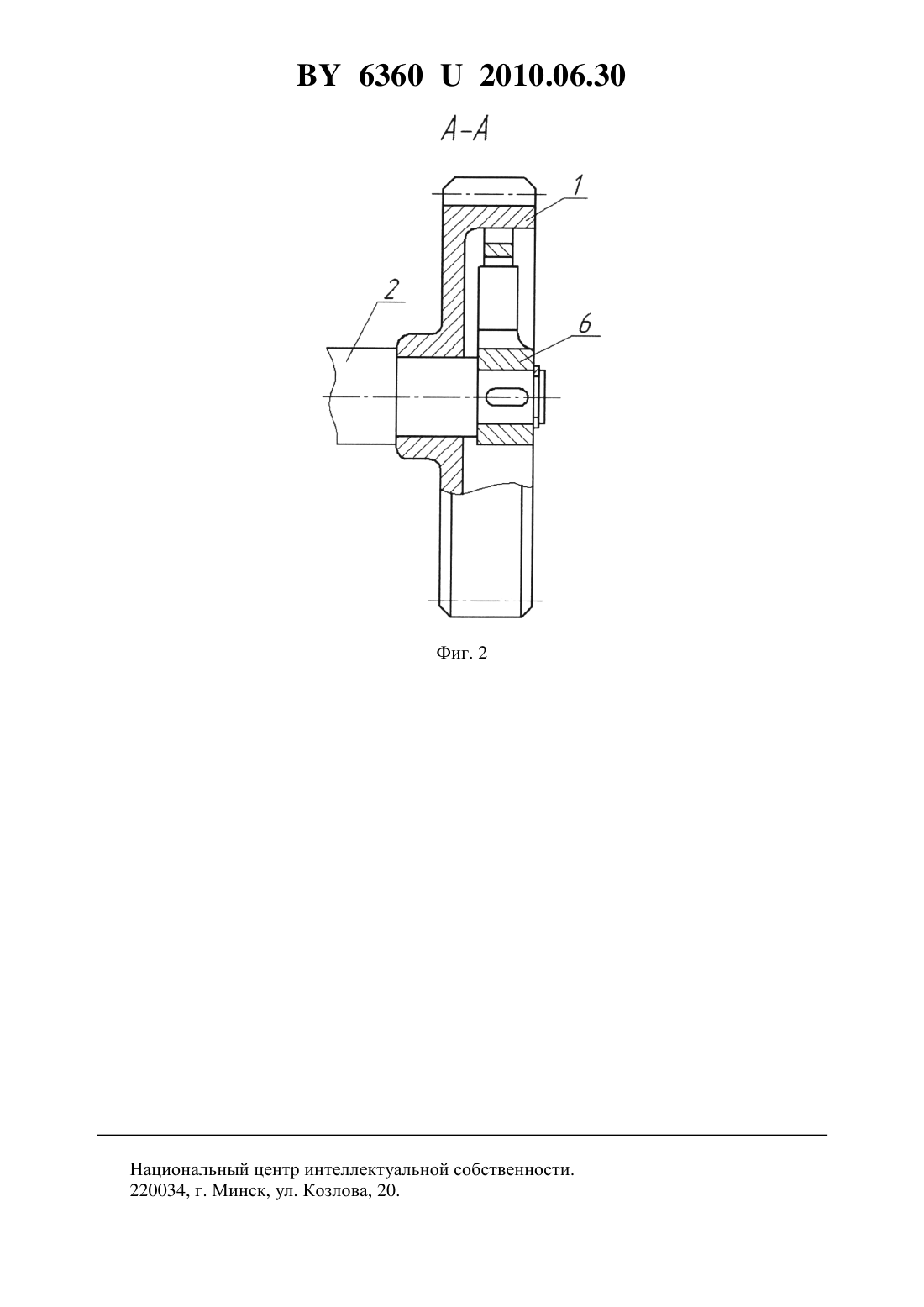

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин Владимирович Петрусенко Павел Андреевич Кофтевич Ольга Сергеевна Боровец Георгий Владимирович Долонько Наталья Валерьевна Герман Павел Анатольевич Гиль Наталья Николаевна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Предохранительная муфта, содержащая ведущую шестерню, свободно установленную на валу и имеющую полость, внутри которой по ее цилиндрической поверхности расположена пружина, ведомую втулку, жестко закрепленную на валу и имеющую выступ, отличающаяся тем, что пружина имеет волнообразную форму, один ее конец жестко закреплен к цилиндрической поверхности полости, а второй конец имеет продольную проточку, в которую свободно установлен винт, соединяющий его с цилиндрической поверхностью полости. 2. Предохранительная муфта по п. 1, отличающаяся тем, что выступ втулки выполнен составным с возможностью регулирования его длины.(56) 1. Патент на изобретение РФ 2327066, МПК 16/04 1623/12. Полезная модель относится к области машиностроения, в частности к муфтам, предназначенным для предохранения элементов конструкции от поломки. Известна предохранительная муфта, содержащая ведущую шестерню, свободно установленную на валу и имеющую полость, внутри которой по ее цилиндрической поверхности расположена пружина, ведомую втулку, жестко закрепленную на валу и имеющую выступ 1. Недостатками ее являются ненадежность работы и отсутствие регулировки муфты на величину предельного крутящего момента. Первое обусловлено тем, что при превышении предельного крутящего момента пружина выходит из своего рабочего положения и после остановки механизма не возвращается в первоначальное положение. Второе обусловлено отсутствием механизма регулировки муфты. Задачей полезной модели является повышение надежности работы предохранительной муфты и расширение ее эксплуатационных возможностей. Поставленная задача достигается тем, что в предохранительной муфте содержащей ведущую шестерню, свободно установленную на валу и имеющую полость, внутри которой по ее цилиндрической поверхности расположена пружина, ведомую втулку, жестко закрепленную на валу и имеющую выступ, пружина имеет волнообразную форму, один ее конец жестко закреплен к цилиндрической поверхности полости, а второй конец имеет продольную проточку, в которую свободно установлен винт, соединяющий ее с цилиндрической поверхностью полости, кроме того, выступ втулки выполнен составным с возможностью регулирования его длины. Форма и способ установки пружины позволяют ей постоянно находиться в рабочем положении, устраняют скольжение пружины по цилиндрической поверхности полости,что приводит к ее нагреву и потере упругих свойств, а выполнение выступа составным позволяет регулировать его длину и тем самым регулировать величину предельного крутящего момента. На фиг. 1 изображена предохранительная муфта, а на фиг. 2 - разрез А-А на фиг. 1. Предохранительная муфта содержит ведущую шестерню 1, свободно установленную на валу 2, имеющую полость, внутри которой по ее цилиндрической поверхности расположена пружина 3, один конец которой жестко закреплен к цилиндрической поверхности полости винтом 4, а второй конец имеет продольную проточку, в которую свободно установлен винт 5, соединяющий его с цилиндрической поверхностью полости, втулку 6,имеющую выступ 7, соединенный с помощью винта 8 с кулачком 9. Работает предохранительная муфта следующим образом. При вращении ведущей шестерни 1, вращение через пружину 3, кулачок 9, выступ 7 и ведомую втулку 6 передается на вал 2. При превышении предельного крутящего момента на валу 2 кулачок 9 воздействует с большим усилием на пружину 3, деформирует ее, тем самым увеличивая расстояние от оси вала 2 до ее ближайше расположенной к оси точки,позволяя кулачку 9 преодолевать выступы пружины 3. Вращение вала 2 прекратится. При деформации пружины 3 ее длина увеличивается и второй конец пружины 9 за счет продольной проточки перемещается вдоль свободно установленного винта 5. При необходимости отрегулировать предохранительную муфту на требуемую величину предельного крутящего момента кулачок 9 приближают или отдаляют от оси вала 2,фиксируя его положение винтом 8. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
