Гелиосушилка

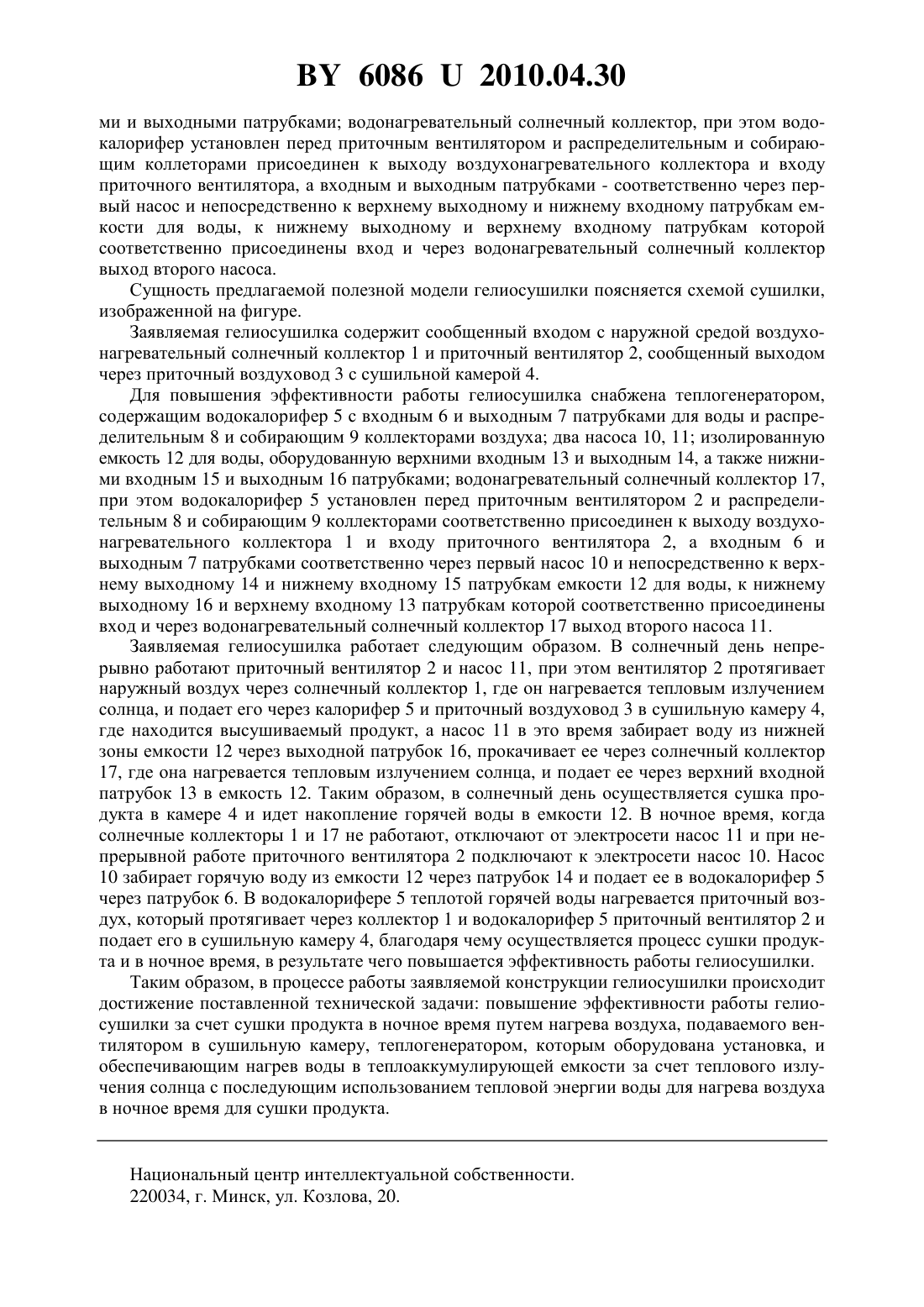

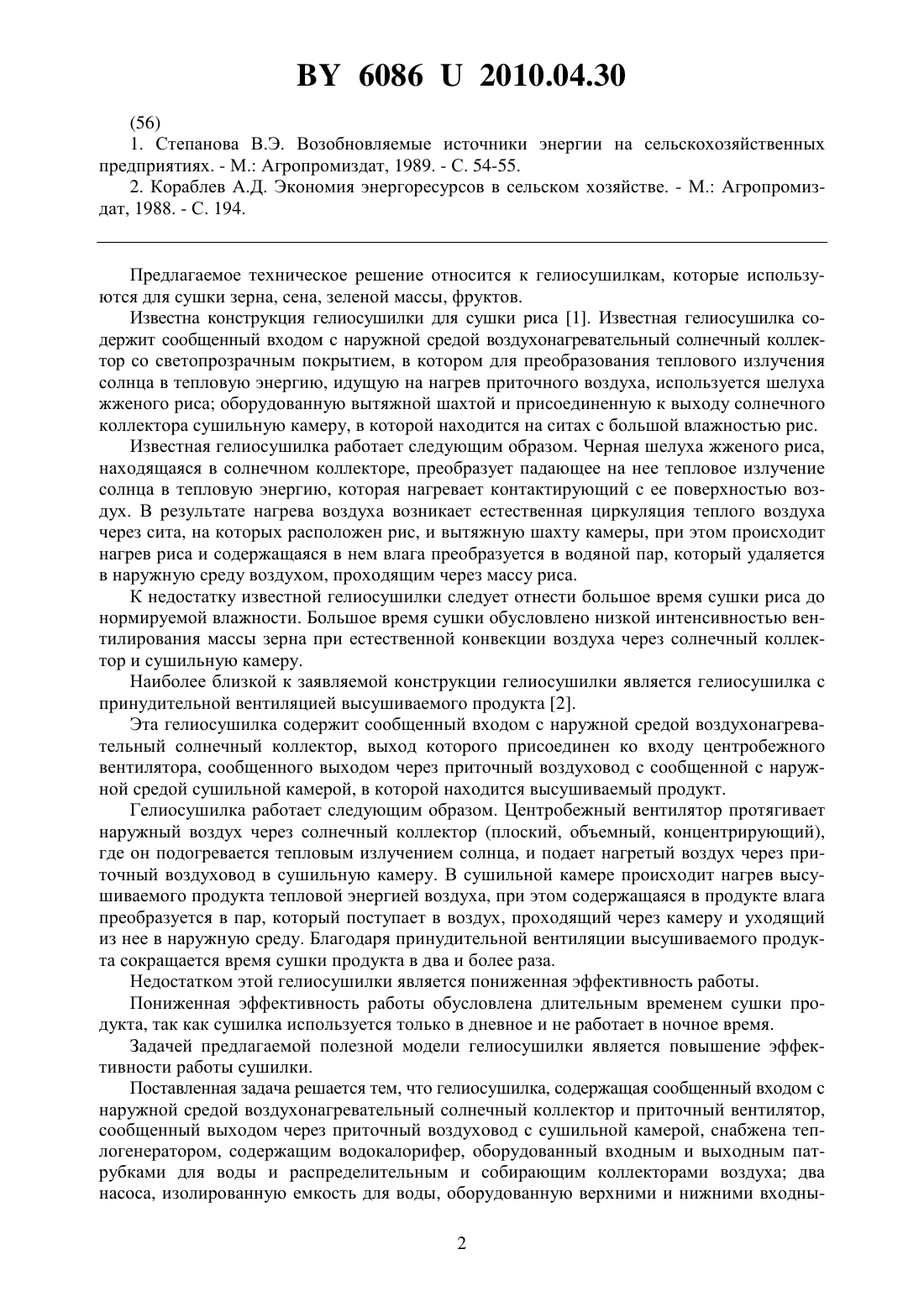

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Синяков Анатолий Леонидович Цубанова Ирина Александровна Цубанов Игорь Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Гелиосушилка, содержащая сообщенный входом с наружной средой воздухонагревательный солнечный коллектор и приточный вентилятор, сообщенный выходом через приточный воздуховод с сушильной камерой отличающаяся тем, что она снабжена теплогенератором, содержащим водокалорифер, оборудованный входным и выходным патрубками для воды и распределительным и собирающим коллекторами воздуха два насоса, изолированную емкость для воды, оборудованную верхними и нижними входными и выходными патрубками, водонагревательный солнечный коллектор, при этом водокалорифер установлен перед приточным вентилятором и распределительным и собирающим коллекторами соответственно присоединен к выходу воздухонагревательного солнечного коллектора и входу приточного вентилятора, а входным и выходным патрубками - соответственно через первый насос и непосредственно к верхнему выходному и нижнему входному патрубкам емкости для воды, к нижнему выходному и верхнему входному патрубкам которой соответственно присоединены вход и через водонагревательный солнечный коллектор выход второго насоса.(56) 1. Степанова В.Э. Возобновляемые источники энергии на сельскохозяйственных предприятиях. - М. Агропромиздат, 1989. - С. 54-55. 2. Кораблев А.Д. Экономия энергоресурсов в сельском хозяйстве. - М. Агропромиздат, 1988. - С. 194. Предлагаемое техническое решение относится к гелиосушилкам, которые используются для сушки зерна, сена, зеленой массы, фруктов. Известна конструкция гелиосушилки для сушки риса 1. Известная гелиосушилка содержит сообщенный входом с наружной средой воздухонагревательный солнечный коллектор со светопрозрачным покрытием, в котором для преобразования теплового излучения солнца в тепловую энергию, идущую на нагрев приточного воздуха, используется шелуха жженого риса оборудованную вытяжной шахтой и присоединенную к выходу солнечного коллектора сушильную камеру, в которой находится на ситах с большой влажностью рис. Известная гелиосушилка работает следующим образом. Черная шелуха жженого риса,находящаяся в солнечном коллекторе, преобразует падающее на нее тепловое излучение солнца в тепловую энергию, которая нагревает контактирующий с ее поверхностью воздух. В результате нагрева воздуха возникает естественная циркуляция теплого воздуха через сита, на которых расположен рис, и вытяжную шахту камеры, при этом происходит нагрев риса и содержащаяся в нем влага преобразуется в водяной пар, который удаляется в наружную среду воздухом, проходящим через массу риса. К недостатку известной гелиосушилки следует отнести большое время сушки риса до нормируемой влажности. Большое время сушки обусловлено низкой интенсивностью вентилирования массы зерна при естественной конвекции воздуха через солнечный коллектор и сушильную камеру. Наиболее близкой к заявляемой конструкции гелиосушилки является гелиосушилка с принудительной вентиляцией высушиваемого продукта 2. Эта гелиосушилка содержит сообщенный входом с наружной средой воздухонагревательный солнечный коллектор, выход которого присоединен ко входу центробежного вентилятора, сообщенного выходом через приточный воздуховод с сообщенной с наружной средой сушильной камерой, в которой находится высушиваемый продукт. Гелиосушилка работает следующим образом. Центробежный вентилятор протягивает наружный воздух через солнечный коллектор (плоский, объемный, концентрирующий),где он подогревается тепловым излучением солнца, и подает нагретый воздух через приточный воздуховод в сушильную камеру. В сушильной камере происходит нагрев высушиваемого продукта тепловой энергией воздуха, при этом содержащаяся в продукте влага преобразуется в пар, который поступает в воздух, проходящий через камеру и уходящий из нее в наружную среду. Благодаря принудительной вентиляции высушиваемого продукта сокращается время сушки продукта в два и более раза. Недостатком этой гелиосушилки является пониженная эффективность работы. Пониженная эффективность работы обусловлена длительным временем сушки продукта, так как сушилка используется только в дневное и не работает в ночное время. Задачей предлагаемой полезной модели гелиосушилки является повышение эффективности работы сушилки. Поставленная задача решается тем, что гелиосушилка, содержащая сообщенный входом с наружной средой воздухонагревательный солнечный коллектор и приточный вентилятор,сообщенный выходом через приточный воздуховод с сушильной камерой, снабжена теплогенератором, содержащим водокалорифер, оборудованный входным и выходным патрубками для воды и распределительным и собирающим коллекторами воздуха два насоса, изолированную емкость для воды, оборудованную верхними и нижними входны 2 60862010.04.30 ми и выходными патрубками водонагревательный солнечный коллектор, при этом водокалорифер установлен перед приточным вентилятором и распределительным и собирающим коллеторами присоединен к выходу воздухонагревательного коллектора и входу приточного вентилятора, а входным и выходным патрубками - соответственно через первый насос и непосредственно к верхнему выходному и нижнему входному патрубкам емкости для воды, к нижнему выходному и верхнему входному патрубкам которой соответственно присоединены вход и через водонагревательный солнечный коллектор выход второго насоса. Сущность предлагаемой полезной модели гелиосушилки поясняется схемой сушилки,изображенной на фигуре. Заявляемая гелиосушилка содержит сообщенный входом с наружной средой воздухонагревательный солнечный коллектор 1 и приточный вентилятор 2, сообщенный выходом через приточный воздуховод 3 с сушильной камерой 4. Для повышения эффективности работы гелиосушилка снабжена теплогенератором,содержащим водокалорифер 5 с входным 6 и выходным 7 патрубками для воды и распределительным 8 и собирающим 9 коллекторами воздуха два насоса 10, 11 изолированную емкость 12 для воды, оборудованную верхними входным 13 и выходным 14, а также нижними входным 15 и выходным 16 патрубками водонагревательный солнечный коллектор 17,при этом водокалорифер 5 установлен перед приточным вентилятором 2 и распределительным 8 и собирающим 9 коллекторами соответственно присоединен к выходу воздухонагревательного коллектора 1 и входу приточного вентилятора 2, а входным 6 и выходным 7 патрубками соответственно через первый насос 10 и непосредственно к верхнему выходному 14 и нижнему входному 15 патрубкам емкости 12 для воды, к нижнему выходному 16 и верхнему входному 13 патрубкам которой соответственно присоединены вход и через водонагревательный солнечный коллектор 17 выход второго насоса 11. Заявляемая гелиосушилка работает следующим образом. В солнечный день непрерывно работают приточный вентилятор 2 и насос 11, при этом вентилятор 2 протягивает наружный воздух через солнечный коллектор 1, где он нагревается тепловым излучением солнца, и подает его через калорифер 5 и приточный воздуховод 3 в сушильную камеру 4,где находится высушиваемый продукт, а насос 11 в это время забирает воду из нижней зоны емкости 12 через выходной патрубок 16, прокачивает ее через солнечный коллектор 17, где она нагревается тепловым излучением солнца, и подает ее через верхний входной патрубок 13 в емкость 12. Таким образом, в солнечный день осуществляется сушка продукта в камере 4 и идет накопление горячей воды в емкости 12. В ночное время, когда солнечные коллекторы 1 и 17 не работают, отключают от электросети насос 11 и при непрерывной работе приточного вентилятора 2 подключают к электросети насос 10. Насос 10 забирает горячую воду из емкости 12 через патрубок 14 и подает ее в водокалорифер 5 через патрубок 6. В водокалорифере 5 теплотой горячей воды нагревается приточный воздух, который протягивает через коллектор 1 и водокалорифер 5 приточный вентилятор 2 и подает его в сушильную камеру 4, благодаря чему осуществляется процесс сушки продукта и в ночное время, в результате чего повышается эффективность работы гелиосушилки. Таким образом, в процессе работы заявляемой конструкции гелиосушилки происходит достижение поставленной технической задачи повышение эффективности работы гелиосушилки за счет сушки продукта в ночное время путем нагрева воздуха, подаваемого вентилятором в сушильную камеру, теплогенератором, которым оборудована установка, и обеспечивающим нагрев воды в теплоаккумулирующей емкости за счет теплового излучения солнца с последующим использованием тепловой энергии воды для нагрева воздуха в ночное время для сушки продукта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
