Устройство для измерения силы отдачи пиротехнического изделия

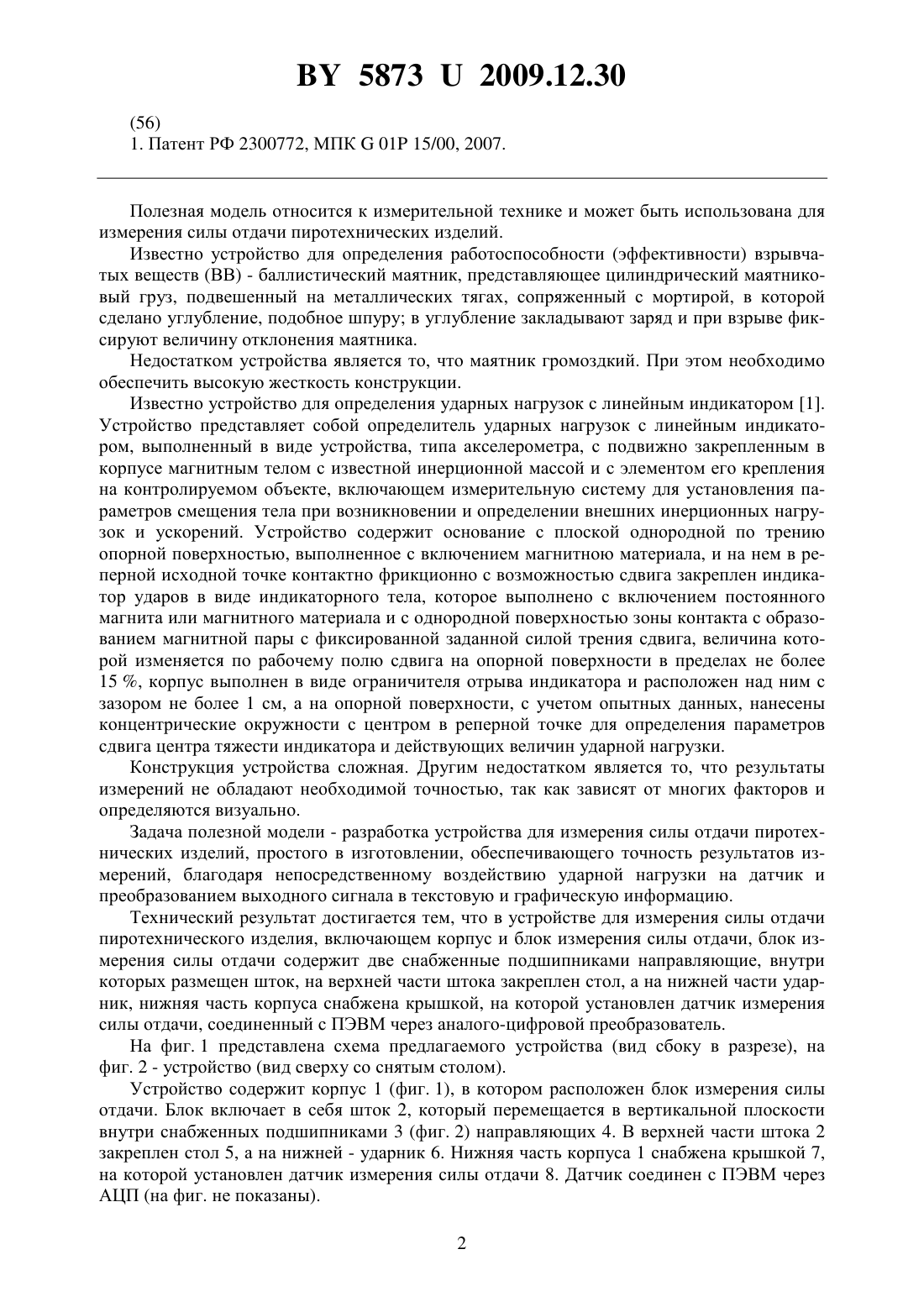

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СИЛЫ ОТДАЧИ ПИРОТЕХНИЧЕСКОГО ИЗДЕЛИЯ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Андреев Михаил Анатольевич Саевич Леонтий Михайлович Суворов Анатолий Николаевич Суворов Александр Анатольевич Рыжкова Юлия Александровна Волкова Ирина Николаевна Гомонова Елена Анатольевна(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Устройство для измерения силы отдачи пиротехнического изделия, включающее корпус и блок измерения силы отдачи, отличающееся тем, что блок измерения силы отдачи содержит две снабженные подшипниками направляющие, внутри который размещен шток, на верхней части штока закреплен стол, а на нижней части ударник, нижняя часть корпуса снабжена крышкой, на которой установлен датчик измерения силы отдачи, соединенный с ПЭВМ через аналого-цифровой преобразователь.(56) 1. Патент РФ 2300772, МПК 01 15/00, 2007. Полезная модель относится к измерительной технике и может быть использована для измерения силы отдачи пиротехнических изделий. Известно устройство для определения работоспособности (эффективности) взрывчатых веществ (ВВ) - баллистический маятник, представляющее цилиндрический маятниковый груз, подвешенный на металлических тягах, сопряженный с мортирой, в которой сделано углубление, подобное шпуру в углубление закладывают заряд и при взрыве фиксируют величину отклонения маятника. Недостатком устройства является то, что маятник громоздкий. При этом необходимо обеспечить высокую жесткость конструкции. Известно устройство для определения ударных нагрузок с линейным индикатором 1. Устройство представляет собой определитель ударных нагрузок с линейным индикатором, выполненный в виде устройства, типа акселерометра, с подвижно закрепленным в корпусе магнитным телом с известной инерционной массой и с элементом его крепления на контролируемом объекте, включающем измерительную систему для установления параметров смещения тела при возникновении и определении внешних инерционных нагрузок и ускорений. Устройство содержит основание с плоской однородной по трению опорной поверхностью, выполненное с включением магнитною материала, и на нем в реперной исходной точке контактно фрикционно с возможностью сдвига закреплен индикатор ударов в виде индикаторного тела, которое выполнено с включением постоянного магнита или магнитного материала и с однородной поверхностью зоны контакта с образованием магнитной пары с фиксированной заданной силой трения сдвига, величина которой изменяется по рабочему полю сдвига на опорной поверхности в пределах не более 15 , корпус выполнен в виде ограничителя отрыва индикатора и расположен над ним с зазором не более 1 см, а на опорной поверхности, с учетом опытных данных, нанесены концентрические окружности с центром в реперной точке для определения параметров сдвига центра тяжести индикатора и действующих величин ударной нагрузки. Конструкция устройства сложная. Другим недостатком является то, что результаты измерений не обладают необходимой точностью, так как зависят от многих факторов и определяются визуально. Задача полезной модели - разработка устройства для измерения силы отдачи пиротехнических изделий, простого в изготовлении, обеспечивающего точность результатов измерений, благодаря непосредственному воздействию ударной нагрузки на датчик и преобразованием выходного сигнала в текстовую и графическую информацию. Технический результат достигается тем, что в устройстве для измерения силы отдачи пиротехнического изделия, включающем корпус и блок измерения силы отдачи, блок измерения силы отдачи содержит две снабженные подшипниками направляющие, внутри которых размещен шток, на верхней части штока закреплен стол, а на нижней части ударник, нижняя часть корпуса снабжена крышкой, на которой установлен датчик измерения силы отдачи, соединенный с ПЭВМ через аналого-цифровой преобразователь. На фиг. 1 представлена схема предлагаемого устройства (вид сбоку в разрезе), на фиг. 2 - устройство (вид сверху со снятым столом). Устройство содержит корпус 1 (фиг. 1), в котором расположен блок измерения силы отдачи. Блок включает в себя шток 2, который перемещается в вертикальной плоскости внутри снабженных подшипниками 3 (фиг. 2) направляющих 4. В верхней части штока 2 закреплен стол 5, а на нижней - ударник 6. Нижняя часть корпуса 1 снабжена крышкой 7,на которой установлен датчик измерения силы отдачи 8. Датчик соединен с ПЭВМ через АЦП (на фиг. не показаны). 2 58732009.12.30 Устройство работает следующим образом. Испытуемое пиротехническое изделие устанавливают на стол 5. При этом стол 5 со штоком 2 и ударником 6 находится в таком положении, что сферическая часть ударника 6 соприкасается с датчиком 8, установленном на крышке 7 корпуса 1. После присоединения к пиротехническому изделию проводов поджига производят выстрел. В момент выстрела сила отдачи воздействует через стол 5 на шток 2 и ударник 6. В результате этого шток 2 перемещается в направляющих 4, передавая через ударник 6 датчику 8 ударную нагрузку. Сигнал с датчика 8 передается на АЦП, и числовое значение силы отдачи выводится на экран монитора ПЭВМ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
