Стабилизированная платформа

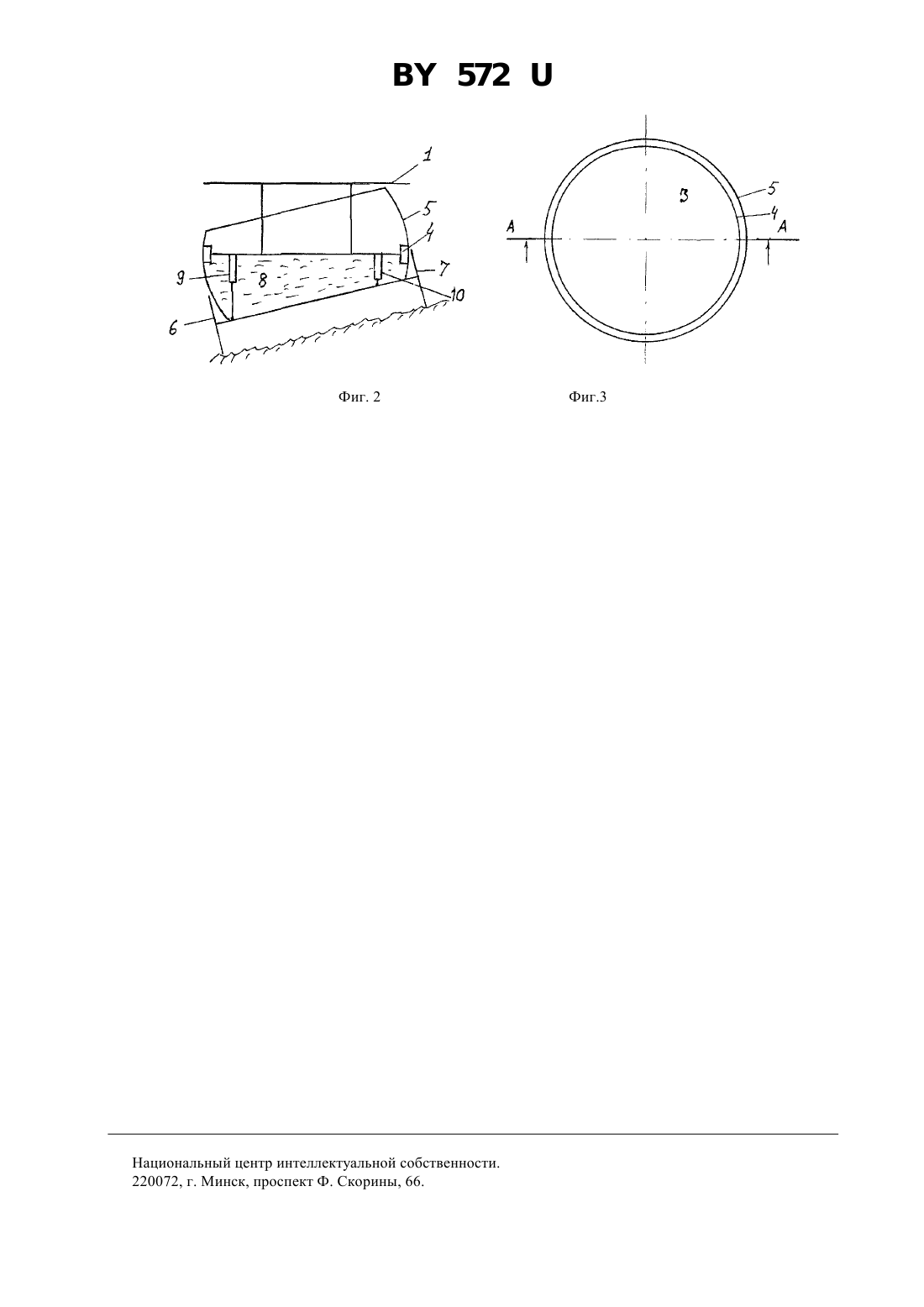

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатели Коничев Алексей Викторович,Толмачев Вячеслав Иванович(57) Стабилизированная платформа, содержащая стабилизатор, корпус, гидроцилиндр, отличающаяся тем,что диск стабилизатора установлен во внутренней части емкости с поверхностью шаровой формы, размерами равен диаметру этой поверхности и снабжен мягкими уплотнениями, причем с внутренней стороны диска установлены гидроцилиндры, а емкость, начиная от днища до внутренней стороны диска, заполнена маслом,эмульсией или другой жидкостью, с наружной стороны к диску, на стойках, закреплена платформа, на которой закреплены ракетные установки, орудийные башни или другие установки, требующие стабилизации.(56) 1. Танк Т-54 М. Техническое описание и инструкция по эксплуатации. Военное издательство. Министерство обороны СССР. - М., 1982. 2. Танк Т-62. Техническое описание и инструкция по эксплуатации. Военное издательство. Министерство обороны СССР. - М., 1978 (прототип). 3. Александров Ю.П., Гусев А.Н. Боевые корабли мира на рубеже ХХ-ХХ веков. Часть 1-2. Справочник. Фиг. 1 Полезная модель относится к военной технике, в частности стабилизации пусковых установок, пушек,ракет и другой техники. 572 Известен стабилизатор танковой пушки СТП-2 М 1, содержащий гидроблок, блок электронных усилителей,гидроусилителей с приводным двигателем, исполнительный цилиндр, исполнительный двигатель, пульт управления приборами автоблокировки, распределительной коробки. Недостатками стабилизатора пушки СТП-2 М являются сложная конструкция стабилизации, задержки сигналов управления наведением, ограничение в массе стабилизируемого агрегата. Наиболее близким к предлагаемому решению является стабилизатор танковой пушки танка Т-62 2, содержащий стабилизатор горизонтального наведения, стабилизатор вертикального наведения, гироскопические приборы датчик угла и датчик скорости, гироскоп с тремя степенями свободы, гироскоп с двумя степенями свободы, гиротахометр, гидроусилитель, исполнительный гидроцилиндр, пульт управления. Недостатками стабилизатора пушки танка Т-62 являются сложная конструкция управления и стабилизации, стабилизирована только пушка танка, а башня и остальные узлы - нет, небольшое усилие массы стабилизации агрегатов управления. Задачей, на решение которой направлена полезная модель, является увеличение (массы) нагрузки на стабилизированную платформу, упрощение конструкции управления и стабилизации. Технический результат, достигаемый при этом, - возможность установки на стабилизированную платформу военной техники, обладающей большой массой, например ракетные комплексы, корабельные орудийные башни и другое оборудование. Стабилизированная платформа, содержащая стабилизатор, корпус, гидроцилиндр, отличается в следующих существенных признаках корпус стабилизатора выполнен в виде емкости шаровой формы с обрезанными вершинами, во внутренней части емкости установлен диск стабилизатора размером по диаметру, соответствующим этой поверхности, по периметру диска установлены специальные мягкие уплотнения. На внутренней стороне диска установлены гидроцилиндры, а емкость шаровой формы, начиная от днища до внутренней поверхности диска, заполнена маслом, эмульсией или другой жидкостью, а с наружной поверхности диска на стойках закреплена платформа горизонтального наведения, на платформе закреплены ракетные установки или орудийные башни или другие агрегаты, которые снабжены стабилизаторами вертикального наведения. На фиг. 1 изображена стабилизированная платформа в разрезе по оси А-А на фиг. 3 при продвижении по ровной дороге. На фиг. 2 изображена стабилизированная платформа при движении ее по дороге с повышенным рельефом полотна (с правой стороны). Стабилизированная платформа содержит платформу 1, жестко закрепленную на стойках 2 к диску стабилизатора 3, по окружности которого установлено специальное мягкое уплотнение 4. Между внутренней шаровой поверхностью корпуса 5 и диска стабилизатора 3 к днищу корпуса 5 закреплено шасси и колеса 6, 7. Пространство между днищем корпуса 5 и диском стабилизатора 3 заполняется маслом, эмульсией или другой жидкостью 8, с внутренней стороны диска стабилизатора 3 установлены гидроцилиндры 9, 10 стабилизации. Крепление к платформе ракетной установки и орудийных башен на фиг. 1, 2, 3 не показаны. Механизм стабилизированной платформы работает следующим образом при движении средства, на котором установлена стабилизированная платформа 1, по ровной дороге масло, эмульсия или другая жидкость 8 в корпусе 5 стремится расположиться в горизонтальной плоскости, следовательно, диск стабилизатора 3,стойки 2 и платформа 1 расположены в горизонтальной плоскости (фиг. 1, 3). При движении по ухабистой дороге (фиг. 2), где профиль рельефа повышенной изрезанности, с правой стороны, колесо 7 поднимается вверх. Следовательно, поднимается правая часть корпуса 5, при этом масло, эмульсия или другая жидкость 8 сохраняет свое горизонтальное положение, а следовательно, стабилизирующий диск 3, стойки 2 и платформа 1 остаются в горизонтальном положении. Так как площадь стабилизирующего диска 3 довольно большая, а жидкость практически не поддается сжатию, то нагрузку на платформу 1 можно увеличить до значительных величин. Стабилизированная платформа на боевых кораблях и других установках работает аналогично указанному, но диаметр стабилизирующего диска определяется расчетным путем в зависимости от массы вооружения. Использование стабилизированных платформ в армии и флоте имеет следующие преимущества увеличение нагрузки (массы) на стабилизированную платформу дает возможность установки на платформу военной техники, обладающей большой массой, например ракетные комплексы, корабельные орудийные башни,торпедные аппараты и другое оборудование, упрощение конструкции стабилизаторов, надежности управления стабилизацией. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
