Установка для поверки дифференциальных манометров
Номер патента: U 4244
Опубликовано: 28.02.2008
Авторы: Дударев Геннадий Егорович, Хлутков Андрей Васильевич, Жуковский Олег Викторович, Лысых Павел Георгиевич, Костюк Олег Степанович
Текст

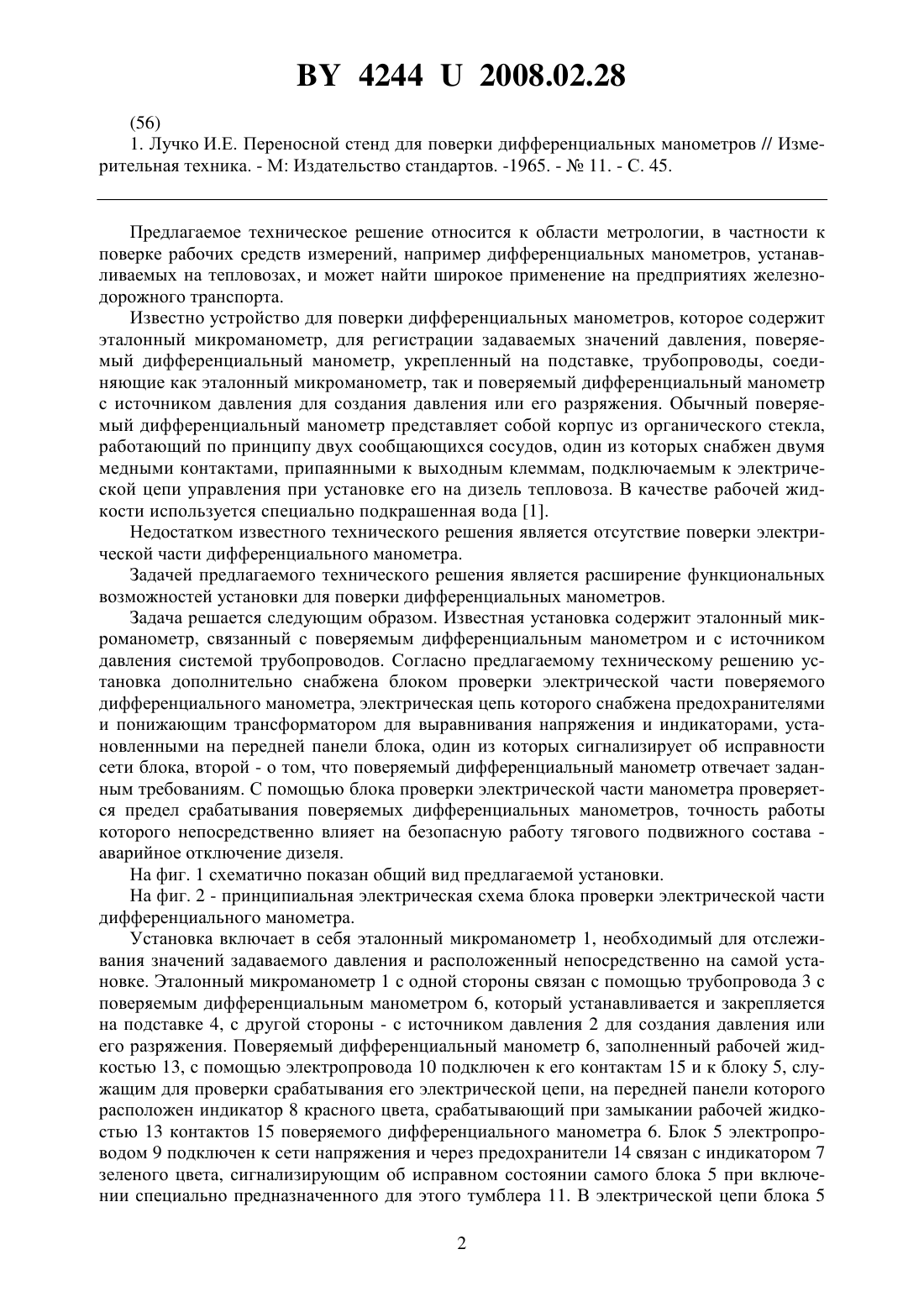

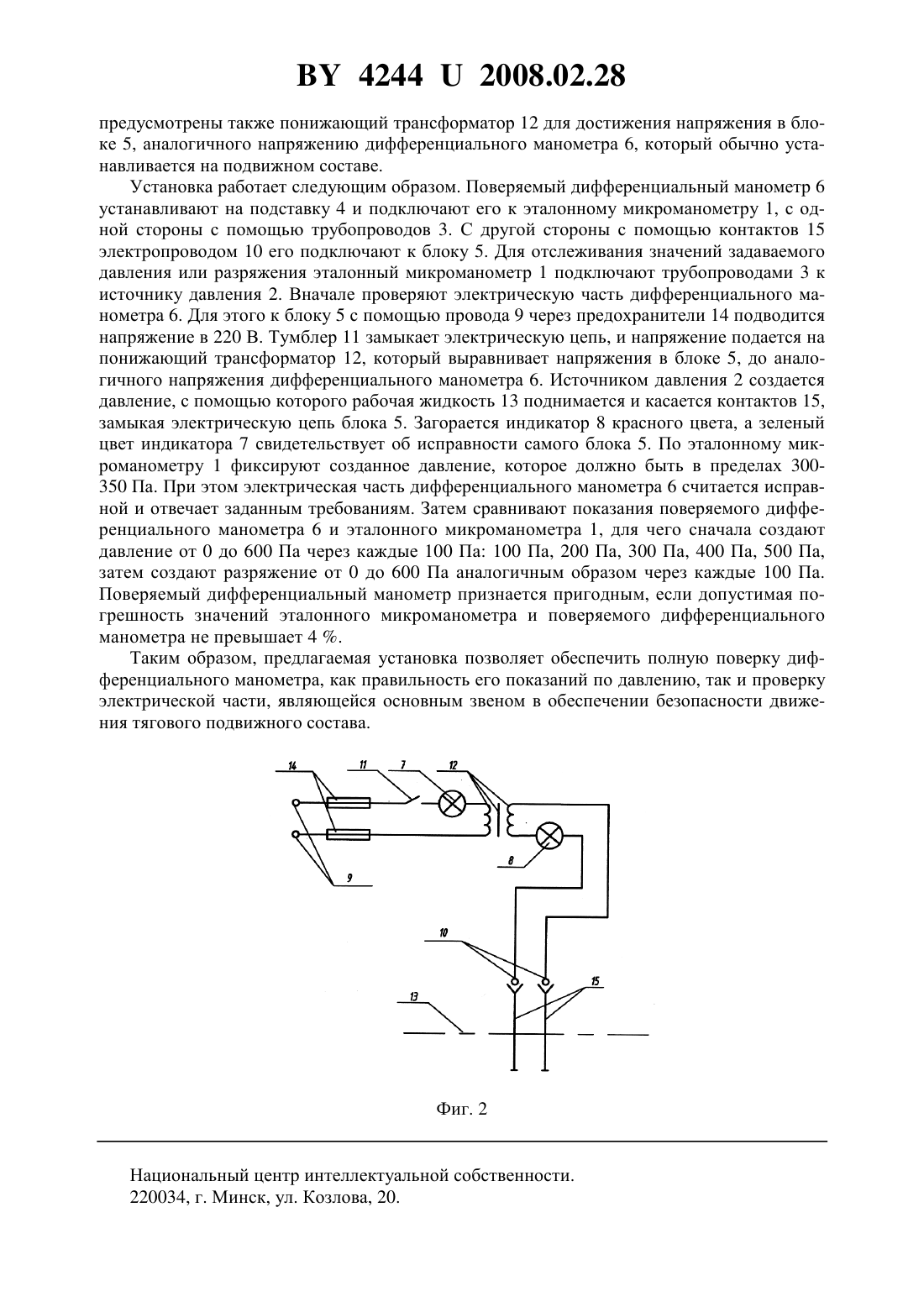

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ПОВЕРКИ ДИФФЕРЕНЦИАЛЬНЫХ МАНОМЕТРОВ(71) Заявитель Объединение Белорусская железная дорога(72) Авторы Костюк Олег Степанович Хлутков Андрей Васильевич Дударев Геннадий Егорович Лысых Павел Георгиевич Жуковский Олег Викторович(73) Патентообладатель Объединение Белорусская железная дорога(57) Установка для поверки дифференциальных манометров, содержащая эталонный микроманометр, связанный с поверяемым дифференциальным манометром и с источником давления системой трубопроводов, отличающаяся тем, что установка дополнительно снабжена блоком проверки электрической части поверяемого дифференциального манометра, электрическая цепь которого содержит предохранители и понижающий трансформатор, а также индикаторы, установленные на передней панели блока, один из которых сигнализирует об исправности сети блока, второй - о том, что поверяемый дифференциальный манометр отвечает заданным требованиям.(56) 1. Лучко И.Е. Переносной стенд для поверки дифференциальных манометров // Измерительная техника. - М Издательство стандартов. -1965. -11. - С. 45. Предлагаемое техническое решение относится к области метрологии, в частности к поверке рабочих средств измерений, например дифференциальных манометров, устанавливаемых на тепловозах, и может найти широкое применение на предприятиях железнодорожного транспорта. Известно устройство для поверки дифференциальных манометров, которое содержит эталонный микроманометр, для регистрации задаваемых значений давления, поверяемый дифференциальный манометр, укрепленный на подставке, трубопроводы, соединяющие как эталонный микроманометр, так и поверяемый дифференциальный манометр с источником давления для создания давления или его разряжения. Обычный поверяемый дифференциальный манометр представляет собой корпус из органического стекла,работающий по принципу двух сообщающихся сосудов, один из которых снабжен двумя медными контактами, припаянными к выходным клеммам, подключаемым к электрической цепи управления при установке его на дизель тепловоза. В качестве рабочей жидкости используется специально подкрашенная вода 1. Недостатком известного технического решения является отсутствие поверки электрической части дифференциального манометра. Задачей предлагаемого технического решения является расширение функциональных возможностей установки для поверки дифференциальных манометров. Задача решается следующим образом. Известная установка содержит эталонный микроманометр, связанный с поверяемым дифференциальным манометром и с источником давления системой трубопроводов. Согласно предлагаемому техническому решению установка дополнительно снабжена блоком проверки электрической части поверяемого дифференциального манометра, электрическая цепь которого снабжена предохранителями и понижающим трансформатором для выравнивания напряжения и индикаторами, установленными на передней панели блока, один из которых сигнализирует об исправности сети блока, второй - о том, что поверяемый дифференциальный манометр отвечает заданным требованиям. С помощью блока проверки электрической части манометра проверяется предел срабатывания поверяемых дифференциальных манометров, точность работы которого непосредственно влияет на безопасную работу тягового подвижного состава аварийное отключение дизеля. На фиг. 1 схематично показан общий вид предлагаемой установки. На фиг. 2 - принципиальная электрическая схема блока проверки электрической части дифференциального манометра. Установка включает в себя эталонный микроманометр 1, необходимый для отслеживания значений задаваемого давления и расположенный непосредственно на самой установке. Эталонный микроманометр 1 с одной стороны связан с помощью трубопровода 3 с поверяемым дифференциальным манометром 6, который устанавливается и закрепляется на подставке 4, с другой стороны - с источником давления 2 для создания давления или его разряжения. Поверяемый дифференциальный манометр 6, заполненный рабочей жидкостью 13, с помощью электропровода 10 подключен к его контактам 15 и к блоку 5, служащим для проверки срабатывания его электрической цепи, на передней панели которого расположен индикатор 8 красного цвета, срабатывающий при замыкании рабочей жидкостью 13 контактов 15 поверяемого дифференциального манометра 6. Блок 5 электропроводом 9 подключен к сети напряжения и через предохранители 14 связан с индикатором 7 зеленого цвета, сигнализирующим об исправном состоянии самого блока 5 при включении специально предназначенного для этого тумблера 11. В электрической цепи блока 5 2 42442008.02.28 предусмотрены также понижающий трансформатор 12 для достижения напряжения в блоке 5, аналогичного напряжению дифференциального манометра 6, который обычно устанавливается на подвижном составе. Установка работает следующим образом. Поверяемый дифференциальный манометр 6 устанавливают на подставку 4 и подключают его к эталонному микроманометру 1, с одной стороны с помощью трубопроводов 3. С другой стороны с помощью контактов 15 электропроводом 10 его подключают к блоку 5. Для отслеживания значений задаваемого давления или разряжения эталонный микроманометр 1 подключают трубопроводами 3 к источнику давления 2. Вначале проверяют электрическую часть дифференциального манометра 6. Для этого к блоку 5 с помощью провода 9 через предохранители 14 подводится напряжение в 220 В. Тумблер 11 замыкает электрическую цепь, и напряжение подается на понижающий трансформатор 12, который выравнивает напряжения в блоке 5, до аналогичного напряжения дифференциального манометра 6. Источником давления 2 создается давление, с помощью которого рабочая жидкость 13 поднимается и касается контактов 15,замыкая электрическую цепь блока 5. Загорается индикатор 8 красного цвета, а зеленый цвет индикатора 7 свидетельствует об исправности самого блока 5. По эталонному микроманометру 1 фиксируют созданное давление, которое должно быть в пределах 300350 Па. При этом электрическая часть дифференциального манометра 6 считается исправной и отвечает заданным требованиям. Затем сравнивают показания поверяемого дифференциального манометра 6 и эталонного микроманометра 1, для чего сначала создают давление от 0 до 600 Па через каждые 100 Па 100 Па, 200 Па, 300 Па, 400 Па, 500 Па,затем создают разряжение от 0 до 600 Па аналогичным образом через каждые 100 Па. Поверяемый дифференциальный манометр признается пригодным, если допустимая погрешность значений эталонного микроманометра и поверяемого дифференциального манометра не превышает 4 . Таким образом, предлагаемая установка позволяет обеспечить полную поверку дифференциального манометра, как правильность его показаний по давлению, так и проверку электрической части, являющейся основным звеном в обеспечении безопасности движения тягового подвижного состава. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: G01L 27/00
Метки: поверки, установка, манометров, дифференциальных
