Устройство для имитации эхо-импульсов ультразвукового дефектоскопа

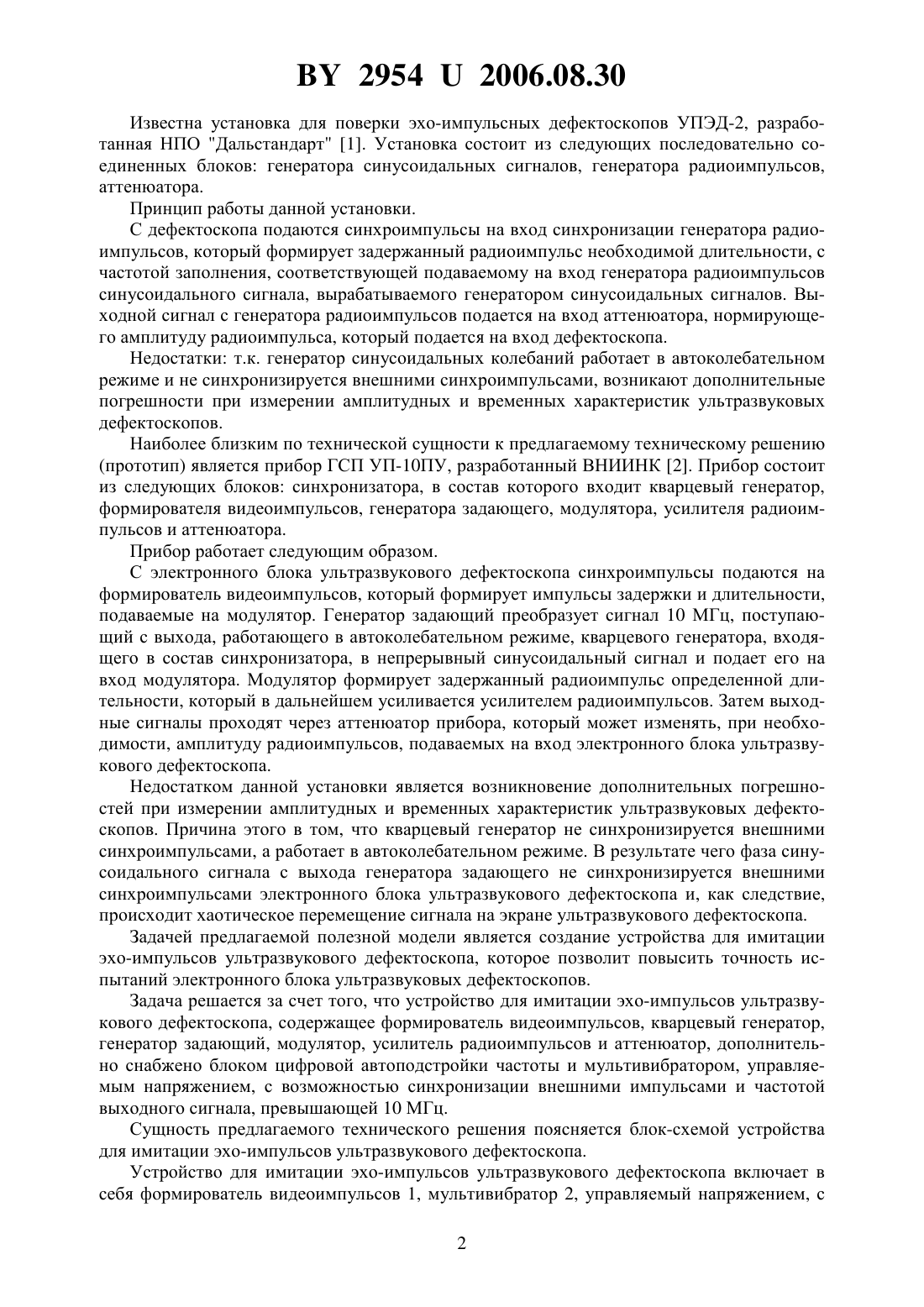

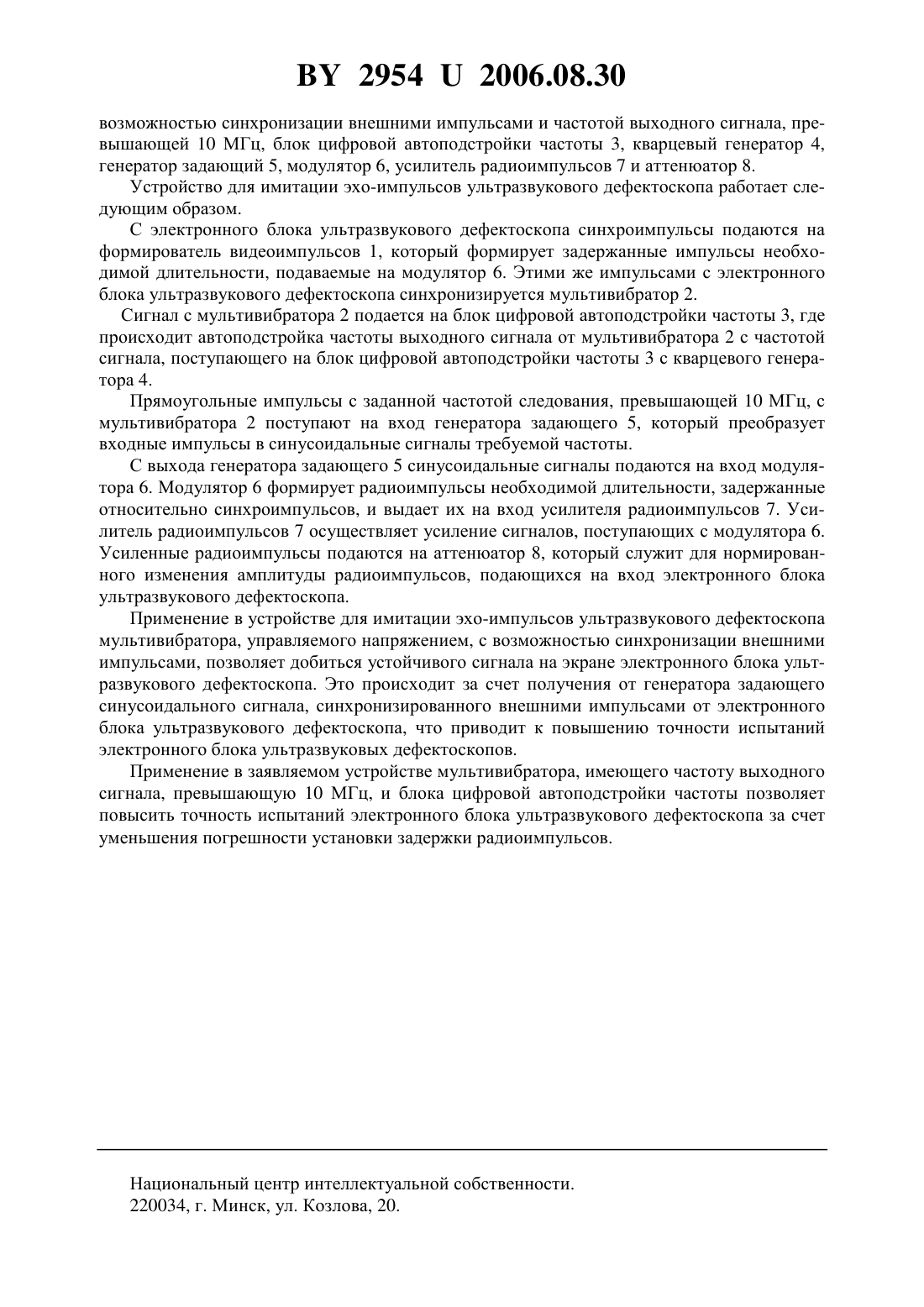

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИМИТАЦИИ ЭХО-ИМПУЛЬСОВ УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА(71) Заявитель Республиканское унитарное предприятие Белорусский государственный институт метрологии(72) Авторы Павловский Александр Александрович Добров Александр Анатольевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский государственный институт метрологии(57) Устройство для имитации эхо-импульсов ультразвукового дефектоскопа, включающее формирователь видеоимпульсов, кварцевый генератор, генератор задающий, модулятор,усилитель радиоимпульсов и аттенюатор, отличающееся тем, что оно дополнительно снабжено блоком цифровой автоподстройки частоты и мультивибратором, управляемым напряжением, с возможностью синхронизации внешними импульсами и частотой выходного сигнала, превышающей 10 МГц.(56) 1. Установка для проверки эхо-импульсных дефектоскопов УПЭД-2. Техническое описание и инструкция по эксплуатации. НПО Дальстандарт, 1984. 2. Прибор ГСП УП-10 ПУ. Руководство по эксплуатации. ВНИИК. - Кишинев, 1985. Предлагаемое техническое решение относится к области неразрушающего контроля качества материалов ультразвуковыми методами и может быть использовано для контроля параметров электронного блока ультразвуковых дефектоскопов. 29542006.08.30 Известна установка для поверки эхо-импульсных дефектоскопов УПЭД-2, разработанная НПО Дальстандарт 1. Установка состоит из следующих последовательно соединенных блоков генератора синусоидальных сигналов, генератора радиоимпульсов,аттенюатора. Принцип работы данной установки. С дефектоскопа подаются синхроимпульсы на вход синхронизации генератора радиоимпульсов, который формирует задержанный радиоимпульс необходимой длительности, с частотой заполнения, соответствующей подаваемому на вход генератора радиоимпульсов синусоидального сигнала, вырабатываемого генератором синусоидальных сигналов. Выходной сигнал с генератора радиоимпульсов подается на вход аттенюатора, нормирующего амплитуду радиоимпульса, который подается на вход дефектоскопа. Недостатки т.к. генератор синусоидальных колебаний работает в автоколебательном режиме и не синхронизируется внешними синхроимпульсами, возникают дополнительные погрешности при измерении амплитудных и временных характеристик ультразвуковых дефектоскопов. Наиболее близким по технической сущности к предлагаемому техническому решению(прототип) является прибор ГСП УП-10 ПУ, разработанный ВНИИНК 2. Прибор состоит из следующих блоков синхронизатора, в состав которого входит кварцевый генератор,формирователя видеоимпульсов, генератора задающего, модулятора, усилителя радиоимпульсов и аттенюатора. Прибор работает следующим образом. С электронного блока ультразвукового дефектоскопа синхроимпульсы подаются на формирователь видеоимпульсов, который формирует импульсы задержки и длительности,подаваемые на модулятор. Генератор задающий преобразует сигнал 10 МГц, поступающий с выхода, работающего в автоколебательном режиме, кварцевого генератора, входящего в состав синхронизатора, в непрерывный синусоидальный сигнал и подает его на вход модулятора. Модулятор формирует задержанный радиоимпульс определенной длительности, который в дальнейшем усиливается усилителем радиоимпульсов. Затем выходные сигналы проходят через аттенюатор прибора, который может изменять, при необходимости, амплитуду радиоимпульсов, подаваемых на вход электронного блока ультразвукового дефектоскопа. Недостатком данной установки является возникновение дополнительных погрешностей при измерении амплитудных и временных характеристик ультразвуковых дефектоскопов. Причина этого в том, что кварцевый генератор не синхронизируется внешними синхроимпульсами, а работает в автоколебательном режиме. В результате чего фаза синусоидального сигнала с выхода генератора задающего не синхронизируется внешними синхроимпульсами электронного блока ультразвукового дефектоскопа и, как следствие,происходит хаотическое перемещение сигнала на экране ультразвукового дефектоскопа. Задачей предлагаемой полезной модели является создание устройства для имитации эхо-импульсов ультразвукового дефектоскопа, которое позволит повысить точность испытаний электронного блока ультразвуковых дефектоскопов. Задача решается за счет того, что устройство для имитации эхо-импульсов ультразвукового дефектоскопа, содержащее формирователь видеоимпульсов, кварцевый генератор,генератор задающий, модулятор, усилитель радиоимпульсов и аттенюатор, дополнительно снабжено блоком цифровой автоподстройки частоты и мультивибратором, управляемым напряжением, с возможностью синхронизации внешними импульсами и частотой выходного сигнала, превышающей 10 МГц. Сущность предлагаемого технического решения поясняется блок-схемой устройства для имитации эхо-импульсов ультразвукового дефектоскопа. Устройство для имитации эхо-импульсов ультразвукового дефектоскопа включает в себя формирователь видеоимпульсов 1, мультивибратор 2, управляемый напряжением, с 2 29542006.08.30 возможностью синхронизации внешними импульсами и частотой выходного сигнала, превышающей 10 МГц, блок цифровой автоподстройки частоты 3, кварцевый генератор 4,генератор задающий 5, модулятор 6, усилитель радиоимпульсов 7 и аттенюатор 8. Устройство для имитации эхо-импульсов ультразвукового дефектоскопа работает следующим образом. С электронного блока ультразвукового дефектоскопа синхроимпульсы подаются на формирователь видеоимпульсов 1, который формирует задержанные импульсы необходимой длительности, подаваемые на модулятор 6. Этими же импульсами с электронного блока ультразвукового дефектоскопа синхронизируется мультивибратор 2. Сигнал с мультивибратора 2 подается на блок цифровой автоподстройки частоты 3, где происходит автоподстройка частоты выходного сигнала от мультивибратора 2 с частотой сигнала, поступающего на блок цифровой автоподстройки частоты 3 с кварцевого генератора 4. Прямоугольные импульсы с заданной частотой следования, превышающей 10 МГц, с мультивибратора 2 поступают на вход генератора задающего 5, который преобразует входные импульсы в синусоидальные сигналы требуемой частоты. С выхода генератора задающего 5 синусоидальные сигналы подаются на вход модулятора 6. Модулятор 6 формирует радиоимпульсы необходимой длительности, задержанные относительно синхроимпульсов, и выдает их на вход усилителя радиоимпульсов 7. Усилитель радиоимпульсов 7 осуществляет усиление сигналов, поступающих с модулятора 6. Усиленные радиоимпульсы подаются на аттенюатор 8, который служит для нормированного изменения амплитуды радиоимпульсов, подающихся на вход электронного блока ультразвукового дефектоскопа. Применение в устройстве для имитации эхо-импульсов ультразвукового дефектоскопа мультивибратора, управляемого напряжением, с возможностью синхронизации внешними импульсами, позволяет добиться устойчивого сигнала на экране электронного блока ультразвукового дефектоскопа. Это происходит за счет получения от генератора задающего синусоидального сигнала, синхронизированного внешними импульсами от электронного блока ультразвукового дефектоскопа, что приводит к повышению точности испытаний электронного блока ультразвуковых дефектоскопов. Применение в заявляемом устройстве мультивибратора, имеющего частоту выходного сигнала, превышающую 10 МГц, и блока цифровой автоподстройки частоты позволяет повысить точность испытаний электронного блока ультразвукового дефектоскопа за счет уменьшения погрешности установки задержки радиоимпульсов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
