Устройство для определения спектральной чувствительности приемников лазерного излучения

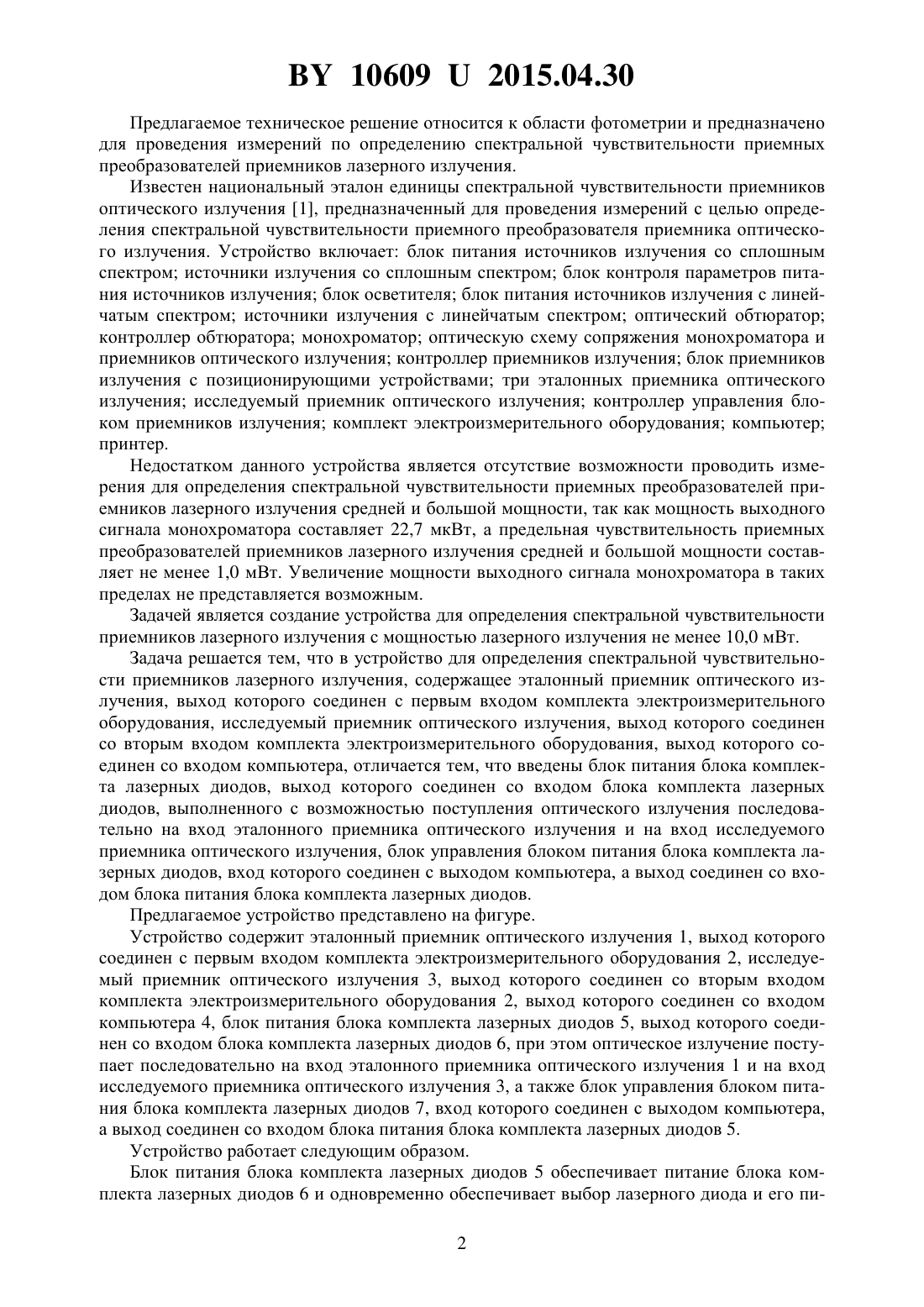

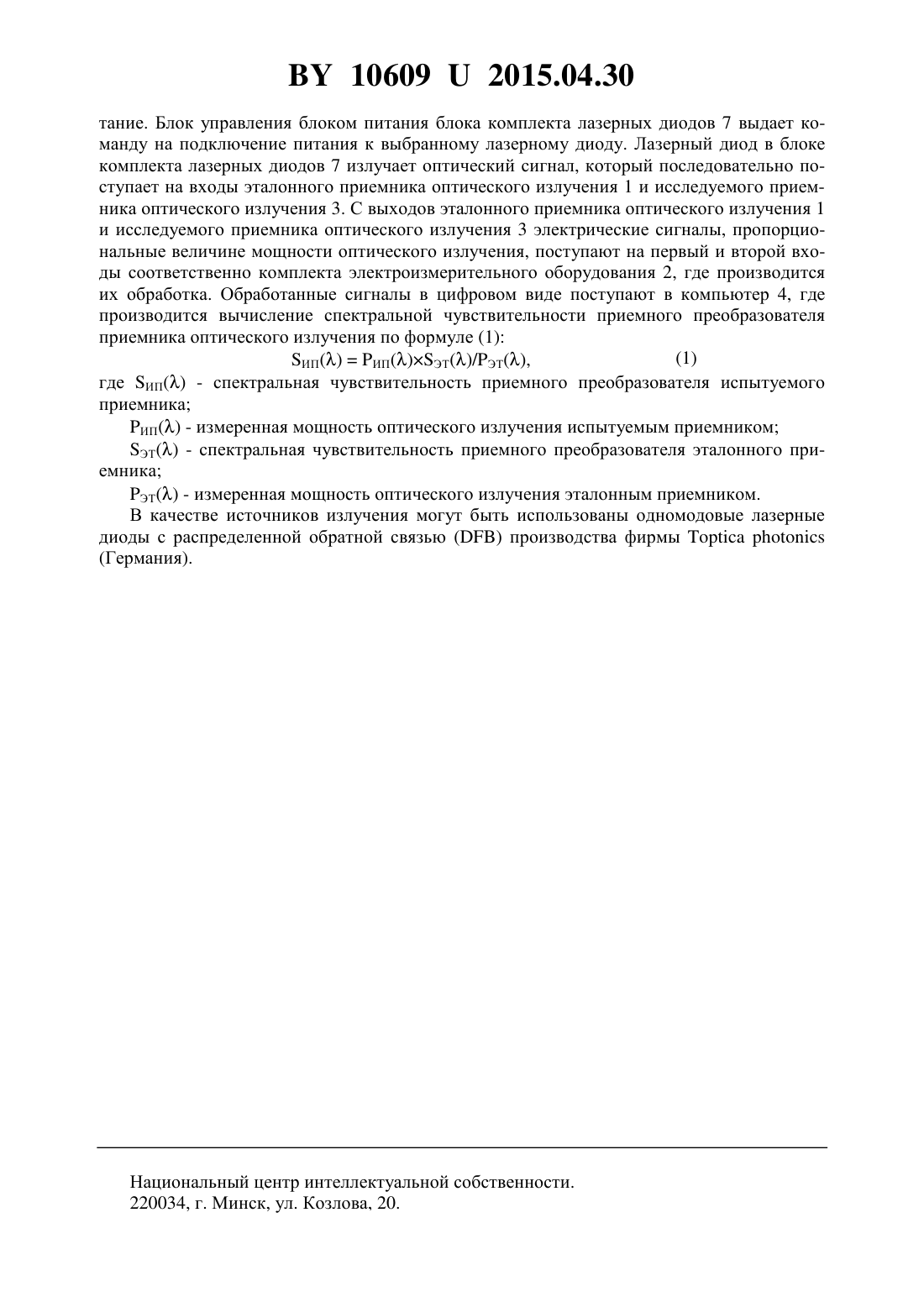

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СПЕКТРАЛЬНОЙ ЧУВСТВИТЕЛЬНОСТИ ПРИЕМНИКОВ ЛАЗЕРНОГО ИЗЛУЧЕНИЯ(71) Заявитель Республиканское унитарное предприятие Белорусский государственный институт метрологии(72) Авторы Аверьянов Яков Валерьянович Людчик Инна Геннадьевна Скумс Дмитрий Валентинович(73) Патентообладатель Республиканское унитарное предприятие Белорусский государственный институт метрологии(57) Устройство для определения спектральной чувствительности приемников лазерного излучения, содержащее эталонный приемник оптического излучения, выход которого соединен с первым входом комплекта электроизмерительного оборудования, исследуемый приемник оптического излучения, выход которого соединен со вторым входом комплекта электроизмерительного оборудования, выход которого соединен со входом компьютера,отличающееся тем, что введены блок питания блока комплекта лазерных диодов, выход которого соединен со входом блока комплекта лазерных диодов, выполненного с возможностью поступления оптического излучения последовательно на вход эталонного приемника оптического излучения и на вход исследуемого приемника оптического излучения,блок управления блоком питания блока комплекта лазерных диодов, вход которого соединен с выходом компьютера, а выход соединен со входом блока питания блока комплекта лазерных диодов.(56) 1. Тарасова О.Б., Хайрова Н.В., Никоненко С.В., Снопко В.Н. Национальный эталон единицы спектральной чувствительности приемников излучения // Метрология и приборостроение. - Минск. - 2010. -2. - С. 6-12. 106092015.04.30 Предлагаемое техническое решение относится к области фотометрии и предназначено для проведения измерений по определению спектральной чувствительности приемных преобразователей приемников лазерного излучения. Известен национальный эталон единицы спектральной чувствительности приемников оптического излучения 1, предназначенный для проведения измерений с целью определения спектральной чувствительности приемного преобразователя приемника оптического излучения. Устройство включает блок питания источников излучения со сплошным спектром источники излучения со сплошным спектром блок контроля параметров питания источников излучения блок осветителя блок питания источников излучения с линейчатым спектром источники излучения с линейчатым спектром оптический обтюратор контроллер обтюратора монохроматор оптическую схему сопряжения монохроматора и приемников оптического излучения контроллер приемников излучения блок приемников излучения с позиционирующими устройствами три эталонных приемника оптического излучения исследуемый приемник оптического излучения контроллер управления блоком приемников излучения комплект электроизмерительного оборудования компьютер принтер. Недостатком данного устройства является отсутствие возможности проводить измерения для определения спектральной чувствительности приемных преобразователей приемников лазерного излучения средней и большой мощности, так как мощность выходного сигнала монохроматора составляет 22,7 мкВт, а предельная чувствительность приемных преобразователей приемников лазерного излучения средней и большой мощности составляет не менее 1,0 мВт. Увеличение мощности выходного сигнала монохроматора в таких пределах не представляется возможным. Задачей является создание устройства для определения спектральной чувствительности приемников лазерного излучения с мощностью лазерного излучения не менее 10,0 мВт. Задача решается тем, что в устройство для определения спектральной чувствительности приемников лазерного излучения, содержащее эталонный приемник оптического излучения, выход которого соединен с первым входом комплекта электроизмерительного оборудования, исследуемый приемник оптического излучения, выход которого соединен со вторым входом комплекта электроизмерительного оборудования, выход которого соединен со входом компьютера, отличается тем, что введены блок питания блока комплекта лазерных диодов, выход которого соединен со входом блока комплекта лазерных диодов, выполненного с возможностью поступления оптического излучения последовательно на вход эталонного приемника оптического излучения и на вход исследуемого приемника оптического излучения, блок управления блоком питания блока комплекта лазерных диодов, вход которого соединен с выходом компьютера, а выход соединен со входом блока питания блока комплекта лазерных диодов. Предлагаемое устройство представлено на фигуре. Устройство содержит эталонный приемник оптического излучения 1, выход которого соединен с первым входом комплекта электроизмерительного оборудования 2, исследуемый приемник оптического излучения 3, выход которого соединен со вторым входом комплекта электроизмерительного оборудования 2, выход которого соединен со входом компьютера 4, блок питания блока комплекта лазерных диодов 5, выход которого соединен со входом блока комплекта лазерных диодов 6, при этом оптическое излучение поступает последовательно на вход эталонного приемника оптического излучения 1 и на вход исследуемого приемника оптического излучения 3, а также блок управления блоком питания блока комплекта лазерных диодов 7, вход которого соединен с выходом компьютера,а выход соединен со входом блока питания блока комплекта лазерных диодов 5. Устройство работает следующим образом. Блок питания блока комплекта лазерных диодов 5 обеспечивает питание блока комплекта лазерных диодов 6 и одновременно обеспечивает выбор лазерного диода и его пи 2 106092015.04.30 тание. Блок управления блоком питания блока комплекта лазерных диодов 7 выдает команду на подключение питания к выбранному лазерному диоду. Лазерный диод в блоке комплекта лазерных диодов 7 излучает оптический сигнал, который последовательно поступает на входы эталонного приемника оптического излучения 1 и исследуемого приемника оптического излучения 3. С выходов эталонного приемника оптического излучения 1 и исследуемого приемника оптического излучения 3 электрические сигналы, пропорциональные величине мощности оптического излучения, поступают на первый и второй входы соответственно комплекта электроизмерительного оборудования 2, где производится их обработка. Обработанные сигналы в цифровом виде поступают в компьютер 4, где производится вычисление спектральной чувствительности приемного преобразователя приемника оптического излучения по формуле (1)(1) ИПИПЭТ/ЭТ,где ИП - спектральная чувствительность приемного преобразователя испытуемого приемника ИП - измеренная мощность оптического излучения испытуемым приемником ЭТ - спектральная чувствительность приемного преобразователя эталонного приемника ЭТ - измеренная мощность оптического излучения эталонным приемником. В качестве источников излучения могут быть использованы одномодовые лазерные диоды с распределенной обратной связьюпроизводства фирмы Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
