Циклонная топка

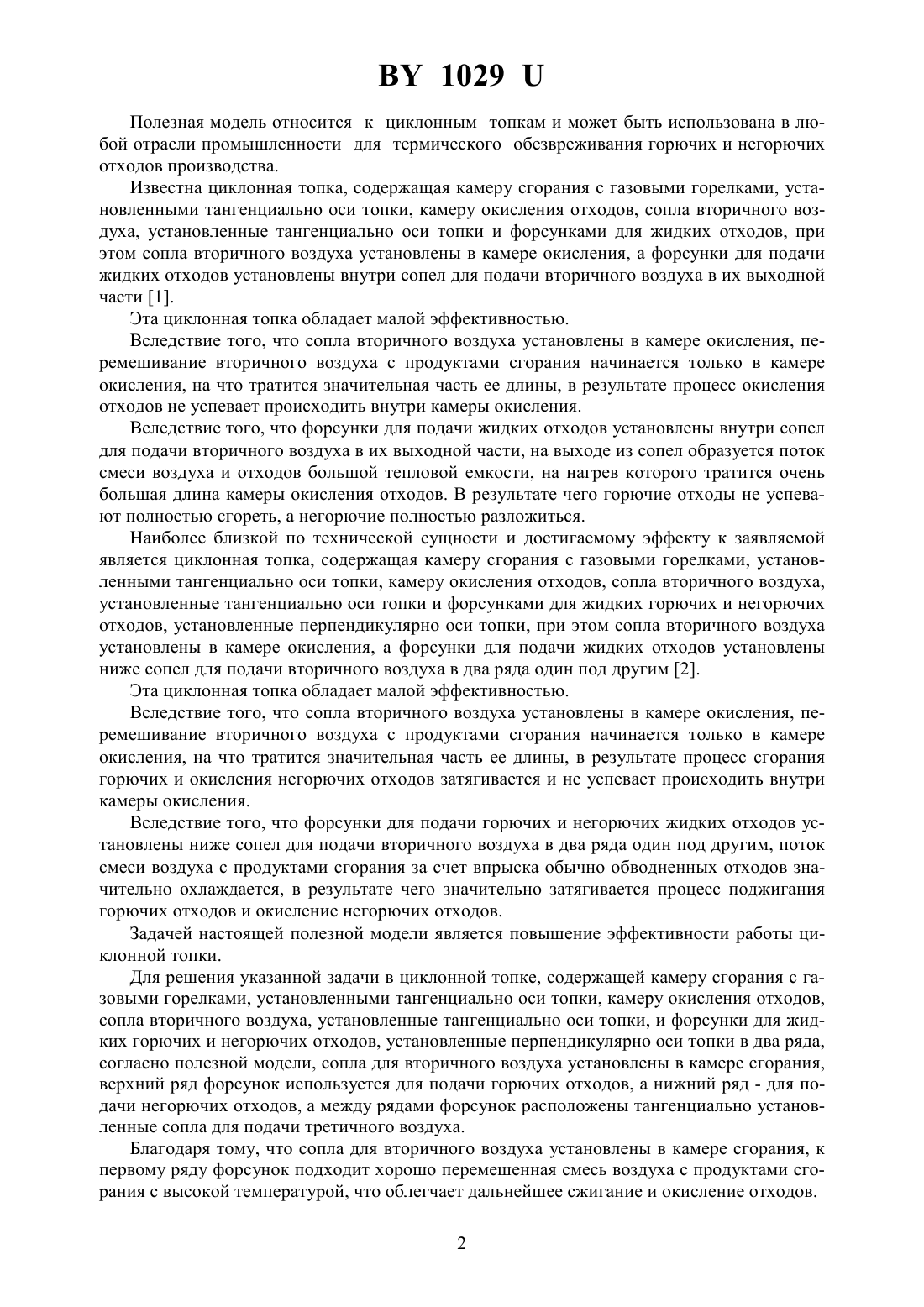

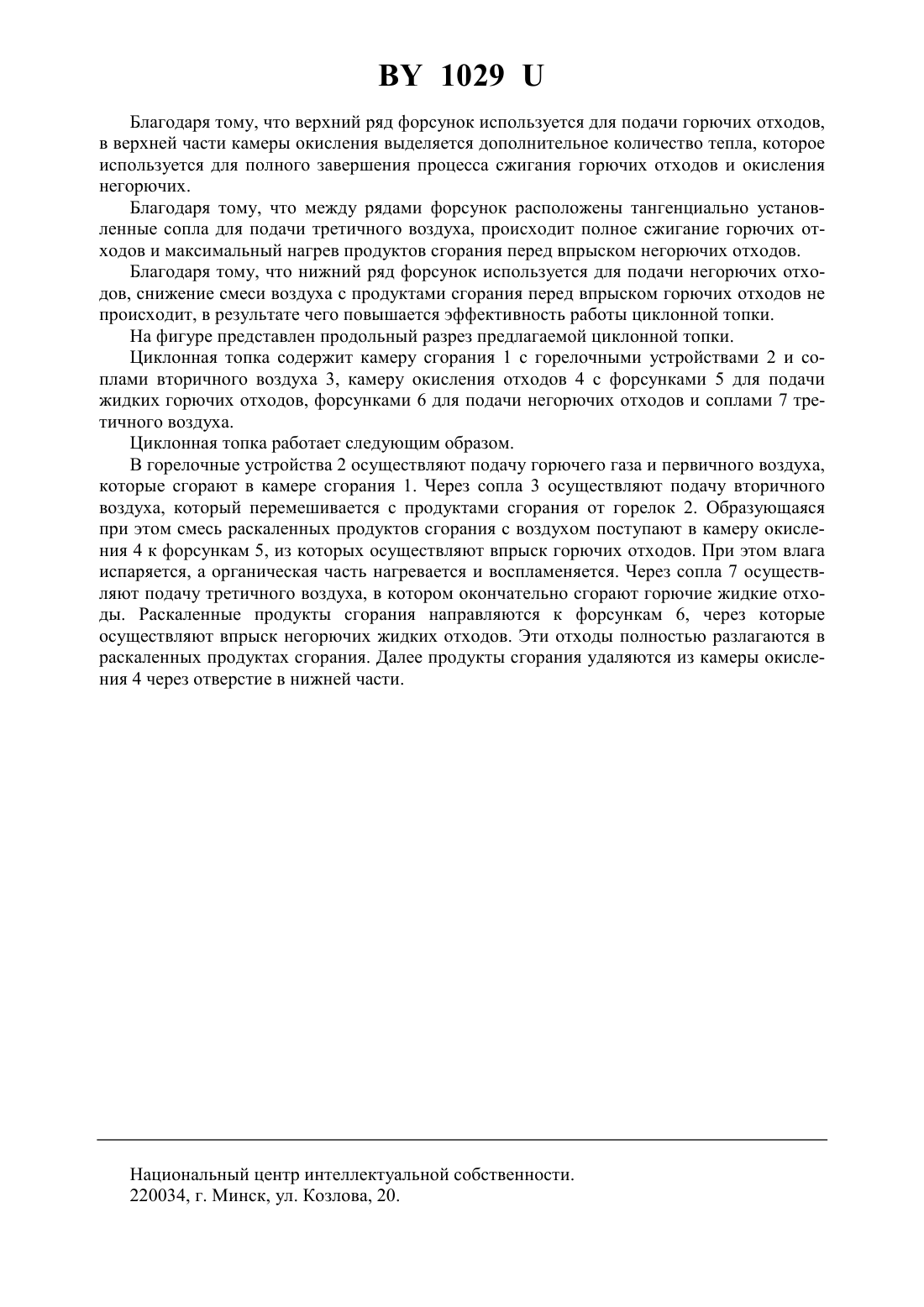

(71) Заявитель Открытое акционерное общество Гродно Азот(72) Авторы Гудымов Эрнест Андреевич Родионов Борис НиколаевичЮрша Иосиф Антонович Демидчик Анатолий Артемьевич Иванов Геннадий Борисович Китов Виктор Иванович Логис Евгений Алексеевич Хамчук Виктор Михайлович Галин Геннадий Борисович Супрун Анатолий Константинович(73) Патентообладатель Открытое акционерное общество Гродно Азот(57) Циклонная топка, содержащая камеру сгорания с газовыми горелками, установленными тангенциально оси топки, камеру окисления отходов, сопла вторичного воздуха, установленные тангенциально оси топки, форсунок для жидких горючих и негорючих отходов, установленные перпендикулярно оси топки в два ряда, отличающаяся тем, что сопла для вторичного воздуха установлены в камере сгорания, верхний ряд форсунок используется для подачи горючих отходов, а нижний ряд - для подачи негорючих отходов, а между рядами форсунок расположены тангенциально установленные сопла для подачи третичного воздуха. 1029 Полезная модель относится к циклонным топкам и может быть использована в любой отрасли промышленности для термического обезвреживания горючих и негорючих отходов производства. Известна циклонная топка, содержащая камеру сгорания с газовыми горелками, установленными тангенциально оси топки, камеру окисления отходов, сопла вторичного воздуха, установленные тангенциально оси топки и форсунками для жидких отходов, при этом сопла вторичного воздуха установлены в камере окисления, а форсунки для подачи жидких отходов установлены внутри сопел для подачи вторичного воздуха в их выходной части 1. Эта циклонная топка обладает малой эффективностью. Вследствие того, что сопла вторичного воздуха установлены в камере окисления, перемешивание вторичного воздуха с продуктами сгорания начинается только в камере окисления, на что тратится значительная часть ее длины, в результате процесс окисления отходов не успевает происходить внутри камеры окисления. Вследствие того, что форсунки для подачи жидких отходов установлены внутри сопел для подачи вторичного воздуха в их выходной части, на выходе из сопел образуется поток смеси воздуха и отходов большой тепловой емкости, на нагрев которого тратится очень большая длина камеры окисления отходов. В результате чего горючие отходы не успевают полностью сгореть, а негорючие полностью разложиться. Наиболее близкой по технической сущности и достигаемому эффекту к заявляемой является циклонная топка, содержащая камеру сгорания с газовыми горелками, установленными тангенциально оси топки, камеру окисления отходов, сопла вторичного воздуха,установленные тангенциально оси топки и форсунками для жидких горючих и негорючих отходов, установленные перпендикулярно оси топки, при этом сопла вторичного воздуха установлены в камере окисления, а форсунки для подачи жидких отходов установлены ниже сопел для подачи вторичного воздуха в два ряда один под другим 2. Эта циклонная топка обладает малой эффективностью. Вследствие того, что сопла вторичного воздуха установлены в камере окисления, перемешивание вторичного воздуха с продуктами сгорания начинается только в камере окисления, на что тратится значительная часть ее длины, в результате процесс сгорания горючих и окисления негорючих отходов затягивается и не успевает происходить внутри камеры окисления. Вследствие того, что форсунки для подачи горючих и негорючих жидких отходов установлены ниже сопел для подачи вторичного воздуха в два ряда один под другим, поток смеси воздуха с продуктами сгорания за счет впрыска обычно обводненных отходов значительно охлаждается, в результате чего значительно затягивается процесс поджигания горючих отходов и окисление негорючих отходов. Задачей настоящей полезной модели является повышение эффективности работы циклонной топки. Для решения указанной задачи в циклонной топке, содержащей камеру сгорания с газовыми горелками, установленными тангенциально оси топки, камеру окисления отходов,сопла вторичного воздуха, установленные тангенциально оси топки, и форсунки для жидких горючих и негорючих отходов, установленные перпендикулярно оси топки в два ряда,согласно полезной модели, сопла для вторичного воздуха установлены в камере сгорания,верхний ряд форсунок используется для подачи горючих отходов, а нижний ряд - для подачи негорючих отходов, а между рядами форсунок расположены тангенциально установленные сопла для подачи третичного воздуха. Благодаря тому, что сопла для вторичного воздуха установлены в камере сгорания, к первому ряду форсунок подходит хорошо перемешенная смесь воздуха с продуктами сгорания с высокой температурой, что облегчает дальнейшее сжигание и окисление отходов. 2 1029 Благодаря тому, что верхний ряд форсунок используется для подачи горючих отходов,в верхней части камеры окисления выделяется дополнительное количество тепла, которое используется для полного завершения процесса сжигания горючих отходов и окисления негорючих. Благодаря тому, что между рядами форсунок расположены тангенциально установленные сопла для подачи третичного воздуха, происходит полное сжигание горючих отходов и максимальный нагрев продуктов сгорания перед впрыском негорючих отходов. Благодаря тому, что нижний ряд форсунок используется для подачи негорючих отходов, снижение смеси воздуха с продуктами сгорания перед впрыском горючих отходов не происходит, в результате чего повышается эффективность работы циклонной топки. На фигуре представлен продольный разрез предлагаемой циклонной топки. Циклонная топка содержит камеру сгорания 1 с горелочными устройствами 2 и соплами вторичного воздуха 3, камеру окисления отходов 4 с форсунками 5 для подачи жидких горючих отходов, форсунками 6 для подачи негорючих отходов и соплами 7 третичного воздуха. Циклонная топка работает следующим образом. В горелочные устройства 2 осуществляют подачу горючего газа и первичного воздуха,которые сгорают в камере сгорания 1. Через сопла 3 осуществляют подачу вторичного воздуха, который перемешивается с продуктами сгорания от горелок 2. Образующаяся при этом смесь раскаленных продуктов сгорания с воздухом поступают в камеру окисления 4 к форсункам 5, из которых осуществляют впрыск горючих отходов. При этом влага испаряется, а органическая часть нагревается и воспламеняется. Через сопла 7 осуществляют подачу третичного воздуха, в котором окончательно сгорают горючие жидкие отходы. Раскаленные продукты сгорания направляются к форсункам 6, через которые осуществляют впрыск негорючих жидких отходов. Эти отходы полностью разлагаются в раскаленных продуктах сгорания. Далее продукты сгорания удаляются из камеры окисления 4 через отверстие в нижней части. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
