Массажер для мышц стопы и голени

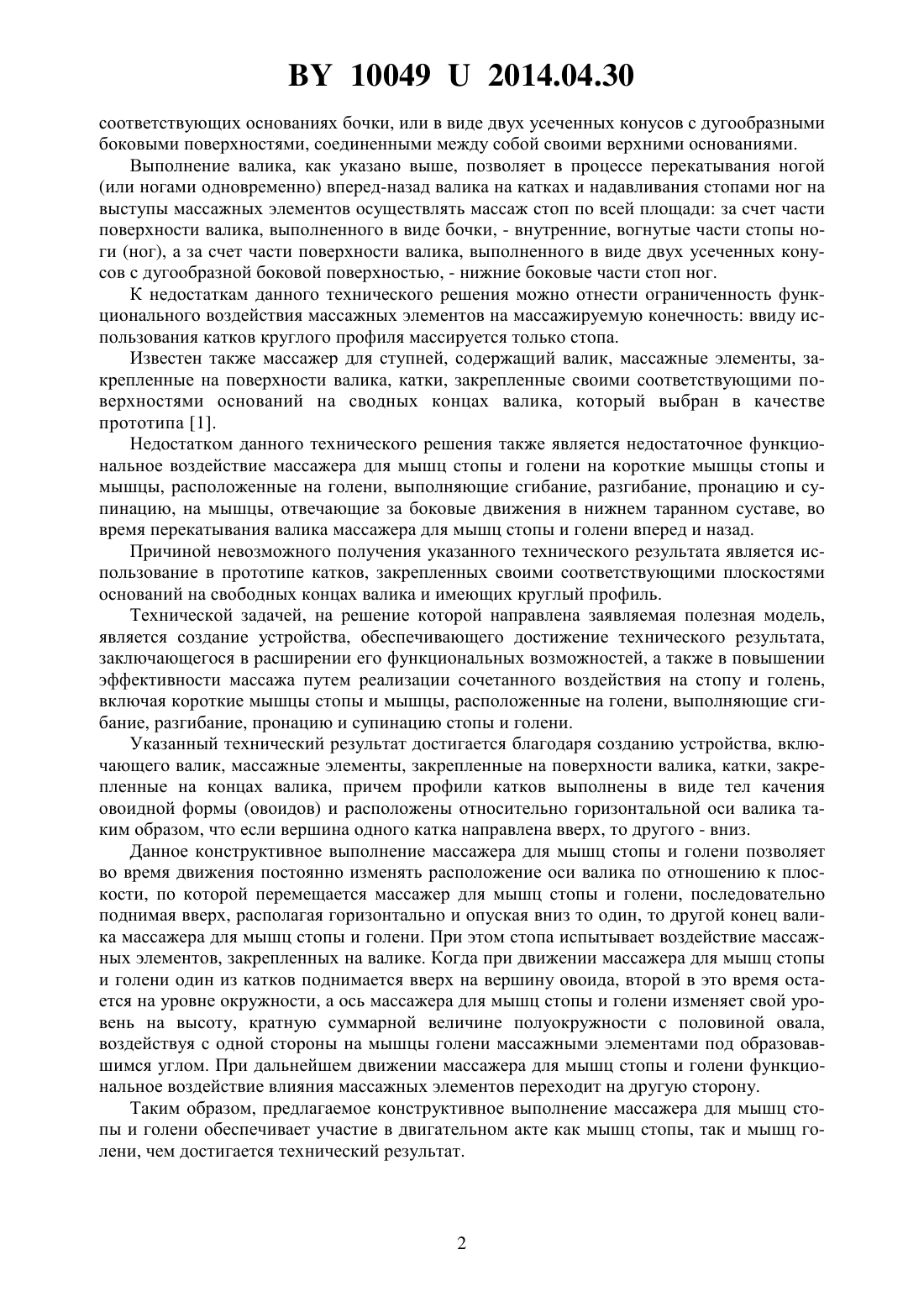

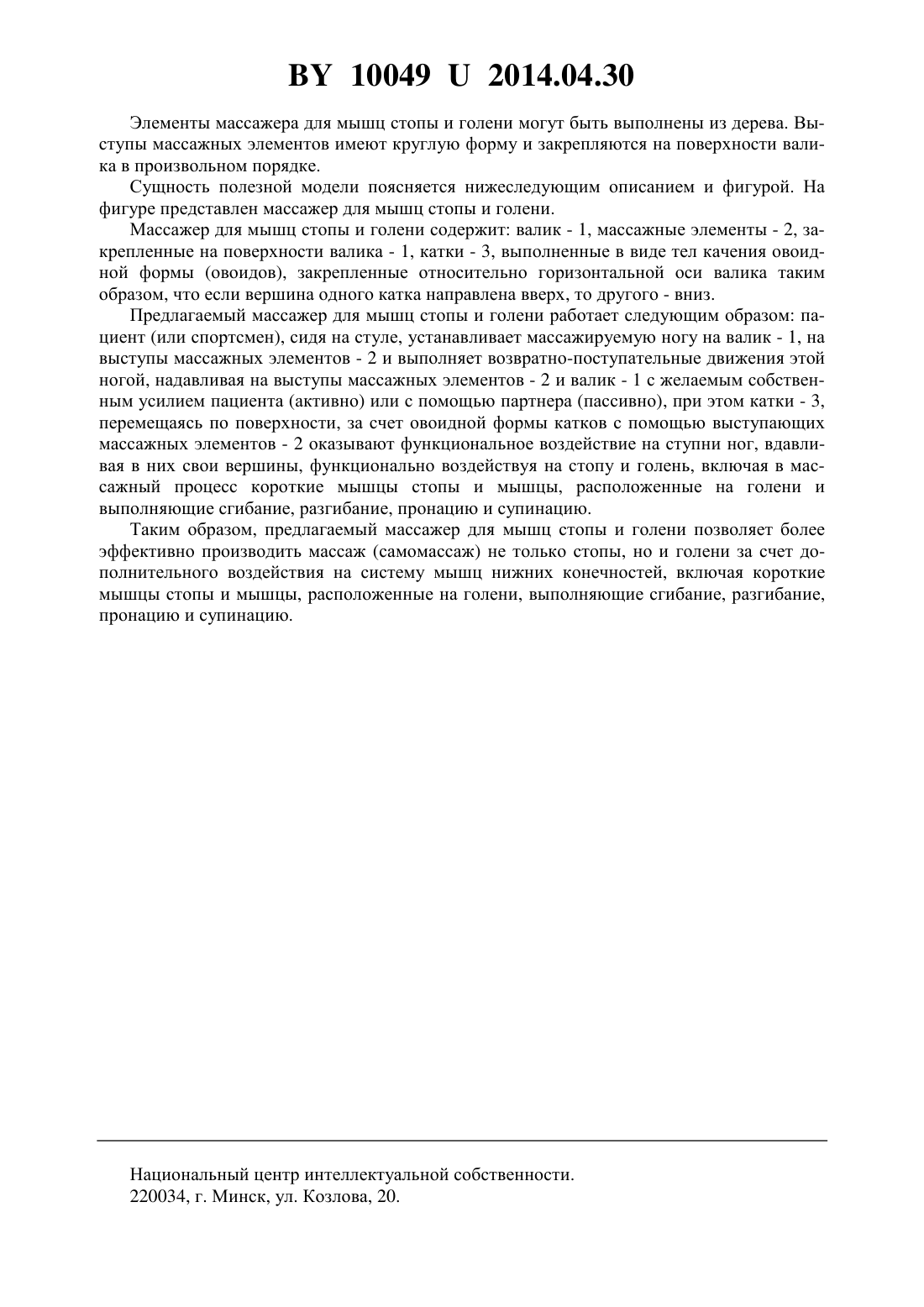

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАССАЖЕР ДЛЯ МЫШЦ СТОПЫ И ГОЛЕНИ(71) Заявитель Учреждение образования Гродненский государственный университет имени Янки Купалы(72) Авторы Барков Владислав Алексеевич Знатнова Елена Вячеславовна Баркова Виктория Владиславовна(73) Патентообладатель Учреждение образования Гродненский государственный университет имени Янки Купалы(57) Массажер для мышц стопы и голени, содержащий валик, массажные элементы, закрепленные на поверхности валика, катки, закрепленные на концах валика, отличающийся тем, что профили катков выполнены в виде тел качения овоидной формы и расположены относительно горизонтальной оси валика таким образом, что если вершина одного катка направлена вверх, то другого - вниз. Полезная модель относится к медицинской технике, а именно к устройствам для проведения лечебного и оздоровительно-профилактического массажа, и может быть использована для индивидуального самомассажа стопы и голени. Известен массажер для стоп, содержащий валик, массажные элементы, закрепленные на поверхности валика, катки, закрепленные своими соответствующими основаниями на свободных концах валика, валик выполнен в виде бочки и двух усеченных конусов с дугообразными боковыми поверхностями, закрепленных своими верхними основаниями на 100492014.04.30 соответствующих основаниях бочки, или в виде двух усеченных конусов с дугообразными боковыми поверхностями, соединенными между собой своими верхними основаниями. Выполнение валика, как указано выше, позволяет в процессе перекатывания ногой(или ногами одновременно) вперед-назад валика на катках и надавливания стопами ног на выступы массажных элементов осуществлять массаж стоп по всей площади за счет части поверхности валика, выполненного в виде бочки, - внутренние, вогнутые части стопы ноги (ног), а за счет части поверхности валика, выполненного в виде двух усеченных конусов с дугообразной боковой поверхностью, - нижние боковые части стоп ног. К недостаткам данного технического решения можно отнести ограниченность функционального воздействия массажных элементов на массажируемую конечность ввиду использования катков круглого профиля массируется только стопа. Известен также массажер для ступней, содержащий валик, массажные элементы, закрепленные на поверхности валика, катки, закрепленные своими соответствующими поверхностями оснований на сводных концах валика, который выбран в качестве прототипа 1. Недостатком данного технического решения также является недостаточное функциональное воздействие массажера для мышц стопы и голени на короткие мышцы стопы и мышцы, расположенные на голени, выполняющие сгибание, разгибание, пронацию и супинацию, на мышцы, отвечающие за боковые движения в нижнем таранном суставе, во время перекатывания валика массажера для мышц стопы и голени вперед и назад. Причиной невозможного получения указанного технического результата является использование в прототипе катков, закрепленных своими соответствующими плоскостями оснований на свободных концах валика и имеющих круглый профиль. Технической задачей, на решение которой направлена заявляемая полезная модель,является создание устройства, обеспечивающего достижение технического результата,заключающегося в расширении его функциональных возможностей, а также в повышении эффективности массажа путем реализации сочетанного воздействия на стопу и голень,включая короткие мышцы стопы и мышцы, расположенные на голени, выполняющие сгибание, разгибание, пронацию и супинацию стопы и голени. Указанный технический результат достигается благодаря созданию устройства, включающего валик, массажные элементы, закрепленные на поверхности валика, катки, закрепленные на концах валика, причем профили катков выполнены в виде тел качения овоидной формы (овоидов) и расположены относительно горизонтальной оси валика таким образом, что если вершина одного катка направлена вверх, то другого - вниз. Данное конструктивное выполнение массажера для мышц стопы и голени позволяет во время движения постоянно изменять расположение оси валика по отношению к плоскости, по которой перемещается массажер для мышц стопы и голени, последовательно поднимая вверх, располагая горизонтально и опуская вниз то один, то другой конец валика массажера для мышц стопы и голени. При этом стопа испытывает воздействие массажных элементов, закрепленных на валике. Когда при движении массажера для мышц стопы и голени один из катков поднимается вверх на вершину овоида, второй в это время остается на уровне окружности, а ось массажера для мышц стопы и голени изменяет свой уровень на высоту, кратную суммарной величине полуокружности с половиной овала,воздействуя с одной стороны на мышцы голени массажными элементами под образовавшимся углом. При дальнейшем движении массажера для мышц стопы и голени функциональное воздействие влияния массажных элементов переходит на другую сторону. Таким образом, предлагаемое конструктивное выполнение массажера для мышц стопы и голени обеспечивает участие в двигательном акте как мышц стопы, так и мышц голени, чем достигается технический результат. 100492014.04.30 Элементы массажера для мышц стопы и голени могут быть выполнены из дерева. Выступы массажных элементов имеют круглую форму и закрепляются на поверхности валика в произвольном порядке. Сущность полезной модели поясняется нижеследующим описанием и фигурой. На фигуре представлен массажер для мышц стопы и голени. Массажер для мышц стопы и голени содержит валик - 1, массажные элементы - 2, закрепленные на поверхности валика - 1, катки - 3, выполненные в виде тел качения овоидной формы (овоидов), закрепленные относительно горизонтальной оси валика таким образом, что если вершина одного катка направлена вверх, то другого - вниз. Предлагаемый массажер для мышц стопы и голени работает следующим образом пациент (или спортсмен), сидя на стуле, устанавливает массажируемую ногу на валик - 1, на выступы массажных элементов - 2 и выполняет возвратно-поступательные движения этой ногой, надавливая на выступы массажных элементов - 2 и валик - 1 с желаемым собственным усилием пациента (активно) или с помощью партнера (пассивно), при этом катки - 3,перемещаясь по поверхности, за счет овоидной формы катков с помощью выступающих массажных элементов - 2 оказывают функциональное воздействие на ступни ног, вдавливая в них свои вершины, функционально воздействуя на стопу и голень, включая в массажный процесс короткие мышцы стопы и мышцы, расположенные на голени и выполняющие сгибание, разгибание, пронацию и супинацию. Таким образом, предлагаемый массажер для мышц стопы и голени позволяет более эффективно производить массаж (самомассаж) не только стопы, но и голени за счет дополнительного воздействия на систему мышц нижних конечностей, включая короткие мышцы стопы и мышцы, расположенные на голени, выполняющие сгибание, разгибание,пронацию и супинацию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
