Способ выемки короткими забоями сближенных слоев полезного ископаемого

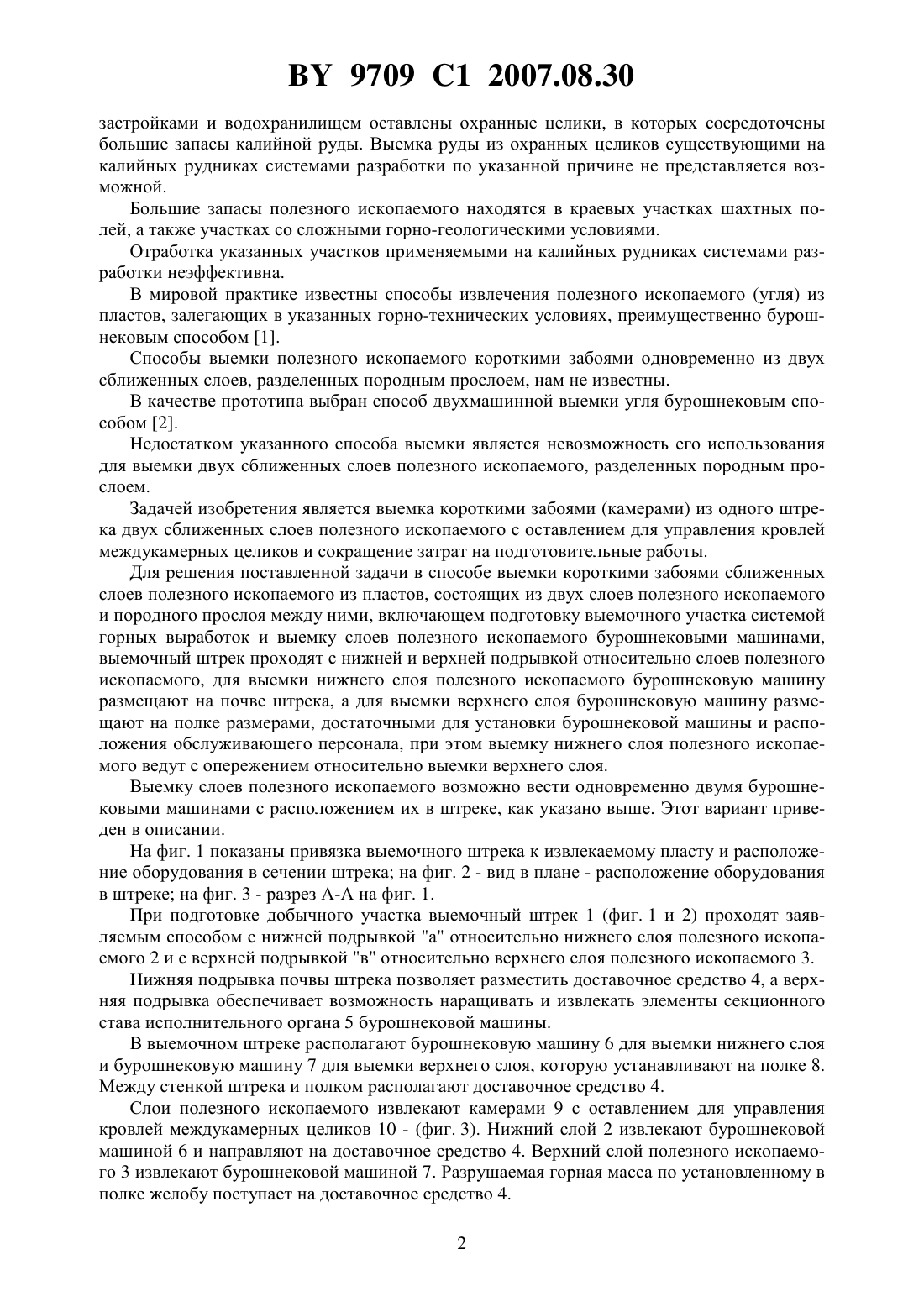

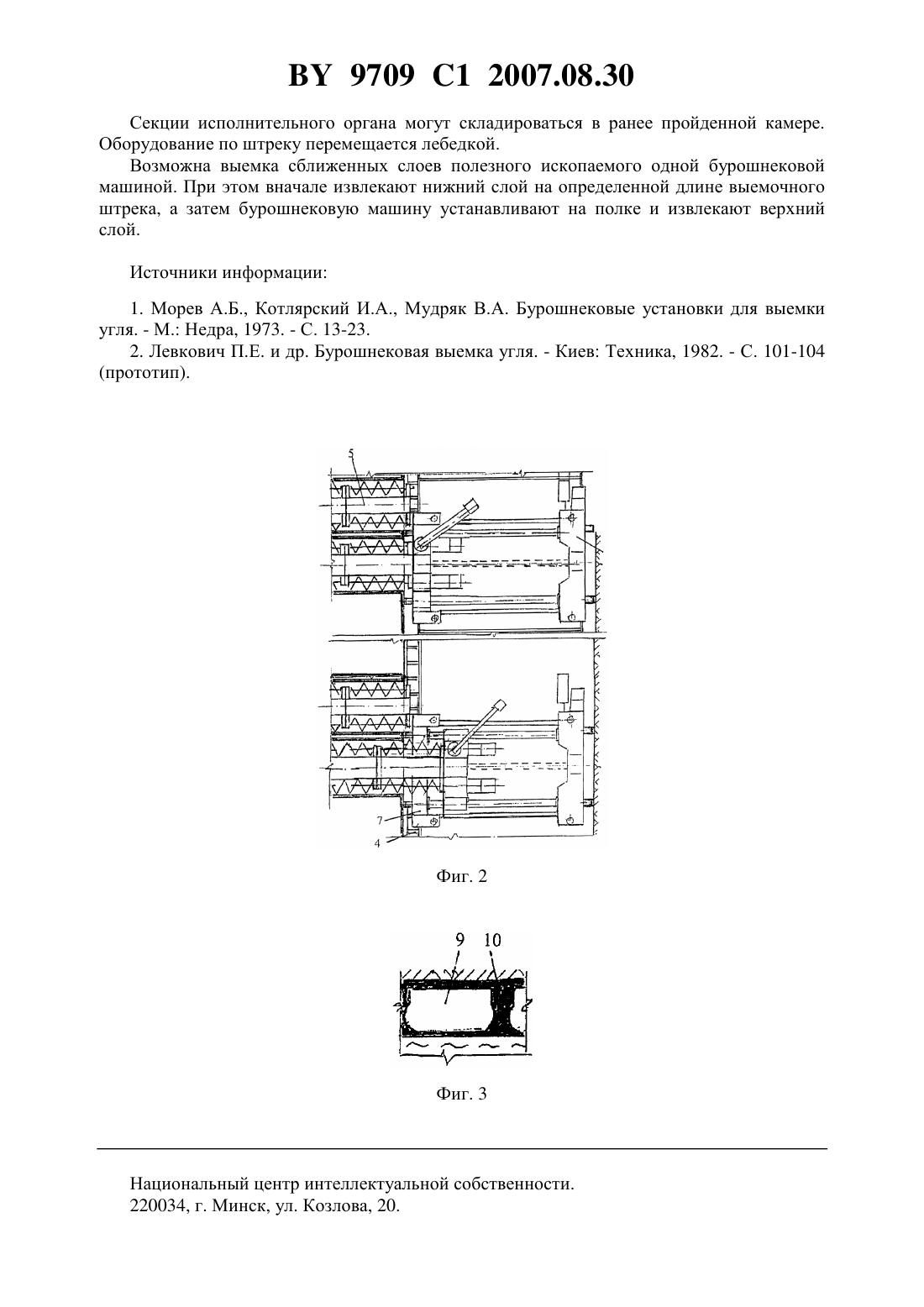

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ВЫЕМКИ КОРОТКИМИ ЗАБОЯМИ СБЛИЖЕННЫХ СЛОЕВ ПОЛЕЗНОГО ИСКОПАЕМОГО(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Смычник Анатолий Данилович Башура Андрей Николаевич Морев Аркадий Борисович(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) Способ выемки короткими забоями сближенных слоев полезного ископаемого из пластов, состоящих из двух слоев полезного ископаемого и породного прослоя между ними,включающий подготовку выемочного участка системой горных выработок и выемку слоев полезного ископаемого бурошнековыми машинами, отличающийся тем, что выемочный штрек проходят с нижней и верхней подрывкой относительно слоев полезного ископаемого, для выемки нижнего слоя полезного ископаемого бурошнековую машину размещают на почве штрека, а для выемки верхнего слоя бурошнековую машину размещают на полке размерами, достаточными для установки бурошнековой машины и расположения обслуживающего персонала, при этом выемку нижнего слоя полезного ископаемого ведут с опережением относительно выемки верхнего слоя. Фиг. 1 Изобретение относится к горной промышленности и может быть использовано при разработке сближенных соляных пластов Старобинского месторождения, состоящих из двух слоев полезного ископаемого (сильвинита) и породного прослоя (галита) между ними по мощности соизмеримого с мощностью слоев полезного ископаемого, а также при разработке других полезных ископаемых. При разработке Старобинского месторождения, с целью предотвращения возможного оседания земной поверхности под различными промышленными объектами, городскими 9709 1 2007.08.30 застройками и водохранилищем оставлены охранные целики, в которых сосредоточены большие запасы калийной руды. Выемка руды из охранных целиков существующими на калийных рудниках системами разработки по указанной причине не представляется возможной. Большие запасы полезного ископаемого находятся в краевых участках шахтных полей, а также участках со сложными горно-геологическими условиями. Отработка указанных участков применяемыми на калийных рудниках системами разработки неэффективна. В мировой практике известны способы извлечения полезного ископаемого (угля) из пластов, залегающих в указанных горно-технических условиях, преимущественно бурошнековым способом 1. Способы выемки полезного ископаемого короткими забоями одновременно из двух сближенных слоев, разделенных породным прослоем, нам не известны. В качестве прототипа выбран способ двухмашинной выемки угля бурошнековым способом 2. Недостатком указанного способа выемки является невозможность его использования для выемки двух сближенных слоев полезного ископаемого, разделенных породным прослоем. Задачей изобретения является выемка короткими забоями (камерами) из одного штрека двух сближенных слоев полезного ископаемого с оставлением для управления кровлей междукамерных целиков и сокращение затрат на подготовительные работы. Для решения поставленной задачи в способе выемки короткими забоями сближенных слоев полезного ископаемого из пластов, состоящих из двух слоев полезного ископаемого и породного прослоя между ними, включающем подготовку выемочного участка системой горных выработок и выемку слоев полезного ископаемого бурошнековыми машинами,выемочный штрек проходят с нижней и верхней подрывкой относительно слоев полезного ископаемого, для выемки нижнего слоя полезного ископаемого бурошнековую машину размещают на почве штрека, а для выемки верхнего слоя бурошнековую машину размещают на полке размерами, достаточными для установки бурошнековой машины и расположения обслуживающего персонала, при этом выемку нижнего слоя полезного ископаемого ведут с опережением относительно выемки верхнего слоя. Выемку слоев полезного ископаемого возможно вести одновременно двумя бурошнековыми машинами с расположением их в штреке, как указано выше. Этот вариант приведен в описании. На фиг. 1 показаны привязка выемочного штрека к извлекаемому пласту и расположение оборудования в сечении штрека на фиг. 2 - вид в плане - расположение оборудования в штреке на фиг. 3 - разрез А-А на фиг. 1. При подготовке добычного участка выемочный штрек 1 (фиг. 1 и 2) проходят заявляемым способом с нижней подрывкой а относительно нижнего слоя полезного ископаемого 2 и с верхней подрывкой в относительно верхнего слоя полезного ископаемого 3. Нижняя подрывка почвы штрека позволяет разместить доставочное средство 4, а верхняя подрывка обеспечивает возможность наращивать и извлекать элементы секционного става исполнительного органа 5 бурошнековой машины. В выемочном штреке располагают бурошнековую машину 6 для выемки нижнего слоя и бурошнековую машину 7 для выемки верхнего слоя, которую устанавливают на полке 8. Между стенкой штрека и полком располагают доставочное средство 4. Слои полезного ископаемого извлекают камерами 9 с оставлением для управления кровлей междукамерных целиков 10 - (фиг. 3). Нижний слой 2 извлекают бурошнековой машиной 6 и направляют на доставочное средство 4. Верхний слой полезного ископаемого 3 извлекают бурошнековой машиной 7. Разрушаемая горная масса по установленному в полке желобу поступает на доставочное средство 4. 2 9709 1 2007.08.30 Секции исполнительного органа могут складироваться в ранее пройденной камере. Оборудование по штреку перемещается лебедкой. Возможна выемка сближенных слоев полезного ископаемого одной бурошнековой машиной. При этом вначале извлекают нижний слой на определенной длине выемочного штрека, а затем бурошнековую машину устанавливают на полке и извлекают верхний слой. Источники информации 1. Морев А.Б., Котлярский И.А., Мудряк В.А. Бурошнековые установки для выемки угля. - М. Недра, 1973. - С. 13-23. 2. Левкович П.Е. и др. Бурошнековая выемка угля. - Киев Техника, 1982. - С. 101-104 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
