Стекло для светофильтров

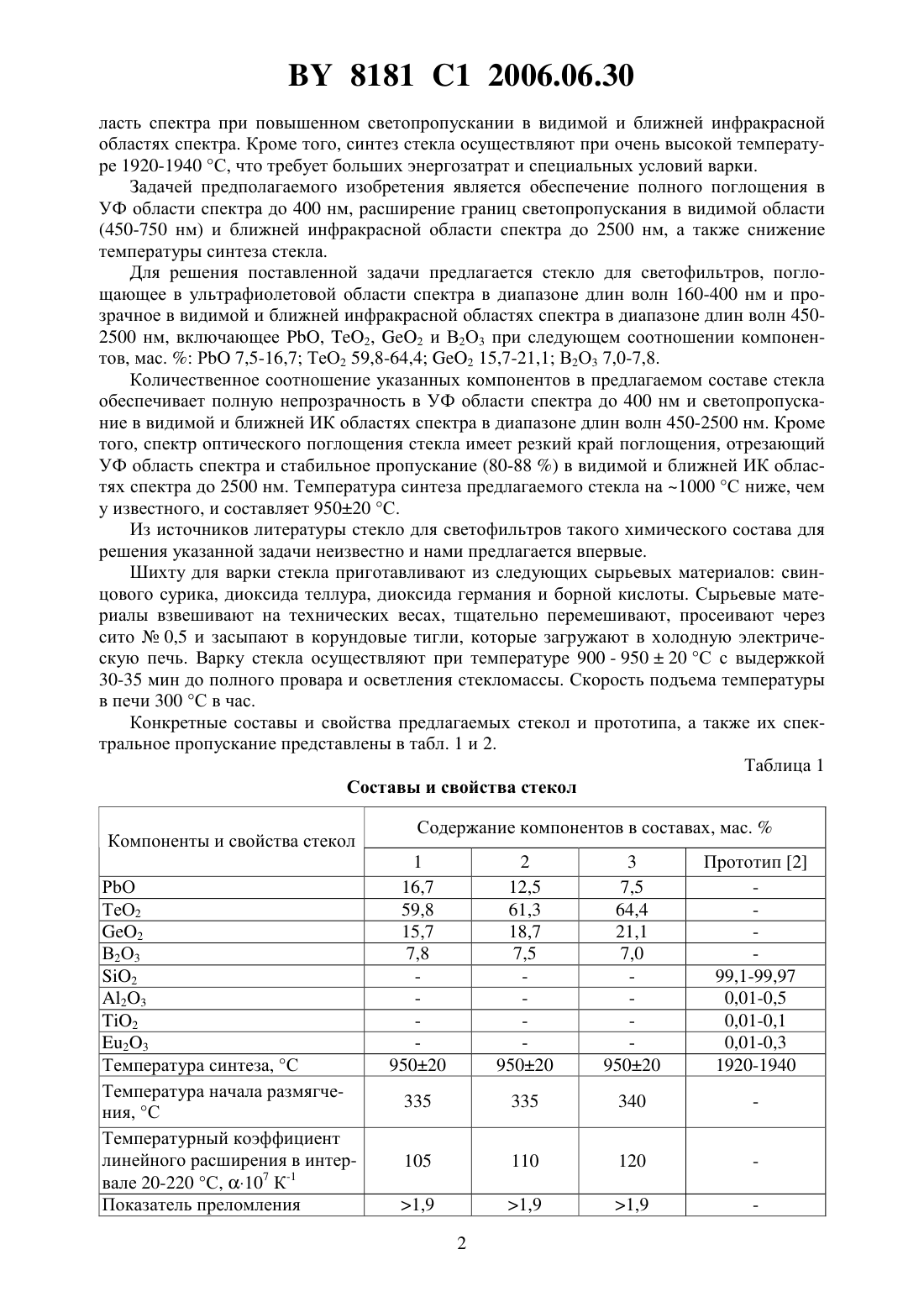

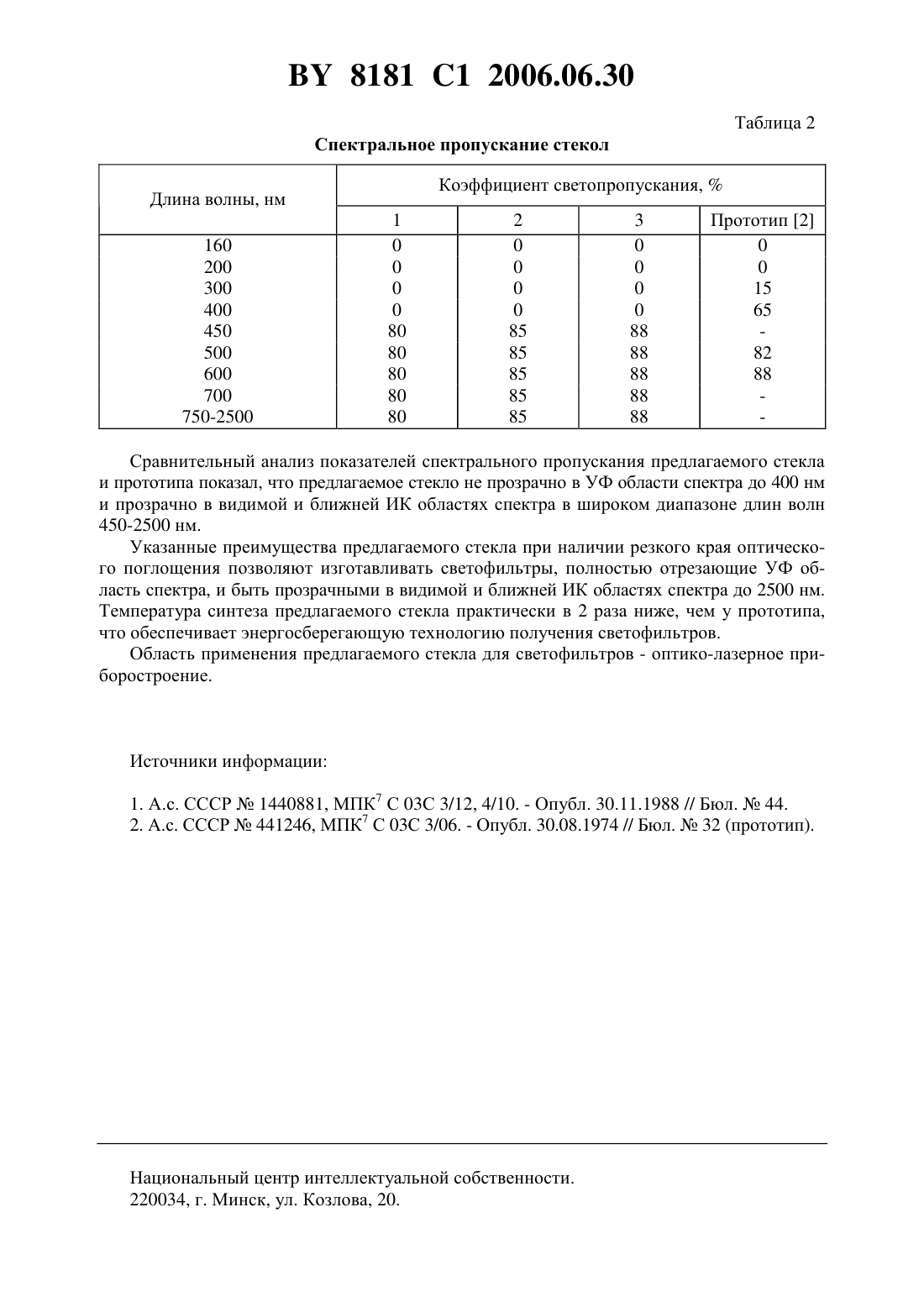

(51)03 3/253, 3/14 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Рачковская Галина Евтихиевна Захаревич Галина Борисовна(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Стекло для светофильтров, поглощающее в ультрафиолетовой области спектра в диапазоне длин волн 160-400 нм и прозрачное в видимой и ближней инфракрасной областях спектра в диапазоне длин волн 450-2500 нм, включающее , 2, 2 и 23 при следующем соотношении компонентов, мас. 7,5-16,7 2 59,8-64,4 2 15,7-21,1 23 7,0-7,8. Изобретение относится к составам оптических стекол для оптико-лазерного приборостроения и предназначено для использования в качестве светофильтров, отрезающих ультрафиолетовую область спектра и прозрачных в видимой и ближней инфракрасной областях спектра. Известно стекло для светофильтров, содержащее в мас.ТеО 2 60-80 МоО 3 5-20 2 10-25 1. Стекло прозрачно в видимой (500-800 нм) и ближней инфракрасной (2,03,35 мкм) областях спектра. Однако, данное стекло не обеспечивает поглощения в ультрафиолетовой области спектра. Наиболее близким к предлагаемому стеклу для светофильтров по технической сущности и достигаемому результату является стекло, содержащее в мас.2 99,1-99,97 23, 0,01-0,5 Е 2 О 3, 0,01-0,3 2, 0,01-0,1 2. Стекло обеспечивает полную непрозрачность в ультрафиолетовой области спектра в диапазоне длин волн 160-200 нм и прозрачно в диапазоне длин волн 460-700 нм в видимой области спектра. Недостатком стекла является то, что оно не обеспечивает полного поглощения в диапазоне волн 300-400 нм (светопропускание при 300 нм составляет 15 , а при 400 нм 65 ) и прозрачно в видимой области спектра до 700 нм. Поэтому указанное стекло не может быть использовано в качестве светофильтров, отрезающих ультрафиолетовую об 8181 1 2006.06.30 ласть спектра при повышенном светопропускании в видимой и ближней инфракрасной областях спектра. Кроме того, синтез стекла осуществляют при очень высокой температуре 1920-1940 С, что требует больших энергозатрат и специальных условий варки. Задачей предполагаемого изобретения является обеспечение полного поглощения в УФ области спектра до 400 нм, расширение границ светопропускания в видимой области(450-750 нм) и ближней инфракрасной области спектра до 2500 нм, а также снижение температуры синтеза стекла. Для решения поставленной задачи предлагается стекло для светофильтров, поглощающее в ультрафиолетовой области спектра в диапазоне длин волн 160-400 нм и прозрачное в видимой и ближней инфракрасной областях спектра в диапазоне длин волн 4502500 нм, включающее , 2, 2 и В 2 О 3 при следующем соотношении компонентов, мас.Р 7,5-16,7 ТеО 2 59,8-64,4 2 15,7-21,1 В 2 О 3 7,0-7,8. Количественное соотношение указанных компонентов в предлагаемом составе стекла обеспечивает полную непрозрачность в УФ области спектра до 400 нм и светопропускание в видимой и ближней ИК областях спектра в диапазоне длин волн 450-2500 нм. Кроме того, спектр оптического поглощения стекла имеет резкий край поглощения, отрезающий УФ область спектра и стабильное пропускание (80-88 ) в видимой и ближней ИК областях спектра до 2500 нм. Температура синтеза предлагаемого стекла на 1000 С ниже, чем у известного, и составляет 95020 С. Из источников литературы стекло для светофильтров такого химического состава для решения указанной задачи неизвестно и нами предлагается впервые. Шихту для варки стекла приготавливают из следующих сырьевых материалов свинцового сурика, диоксида теллура, диоксида германия и борной кислоты. Сырьевые материалы взвешивают на технических весах, тщательно перемешивают, просеивают через сито 0,5 и засыпают в корундовые тигли, которые загружают в холодную электрическую печь. Варку стекла осуществляют при температуре 900 - 95020 С с выдержкой 30-35 мин до полного провара и осветления стекломассы. Скорость подъема температуры в печи 300 С в час. Конкретные составы и свойства предлагаемых стекол и прототипа, а также их спектральное пропускание представлены в табл. 1 и 2. Таблица 1 Составы и свойства стекол Компоненты и свойства стекол РО ТеО 2 2 В 2 О 3 2 23 2 23 Температура синтеза, С Температура начала размягчения, С Температурный коэффициент линейного расширения в интервале 20-220 С, 107 К-1 Показатель преломления 8181 1 2006.06.30 Таблица 2 Спектральное пропускание стекол Коэффициент светопропускания,Сравнительный анализ показателей спектрального пропускания предлагаемого стекла и прототипа показал, что предлагаемое стекло не прозрачно в УФ области спектра до 400 нм и прозрачно в видимой и ближней ИК областях спектра в широком диапазоне длин волн 450-2500 нм. Указанные преимущества предлагаемого стекла при наличии резкого края оптического поглощения позволяют изготавливать светофильтры, полностью отрезающие УФ область спектра, и быть прозрачными в видимой и ближней ИК областях спектра до 2500 нм. Температура синтеза предлагаемого стекла практически в 2 раза ниже, чем у прототипа,что обеспечивает энергосберегающую технологию получения светофильтров. Область применения предлагаемого стекла для светофильтров - оптико-лазерное приборостроение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
