Устройство для культивирования нематод

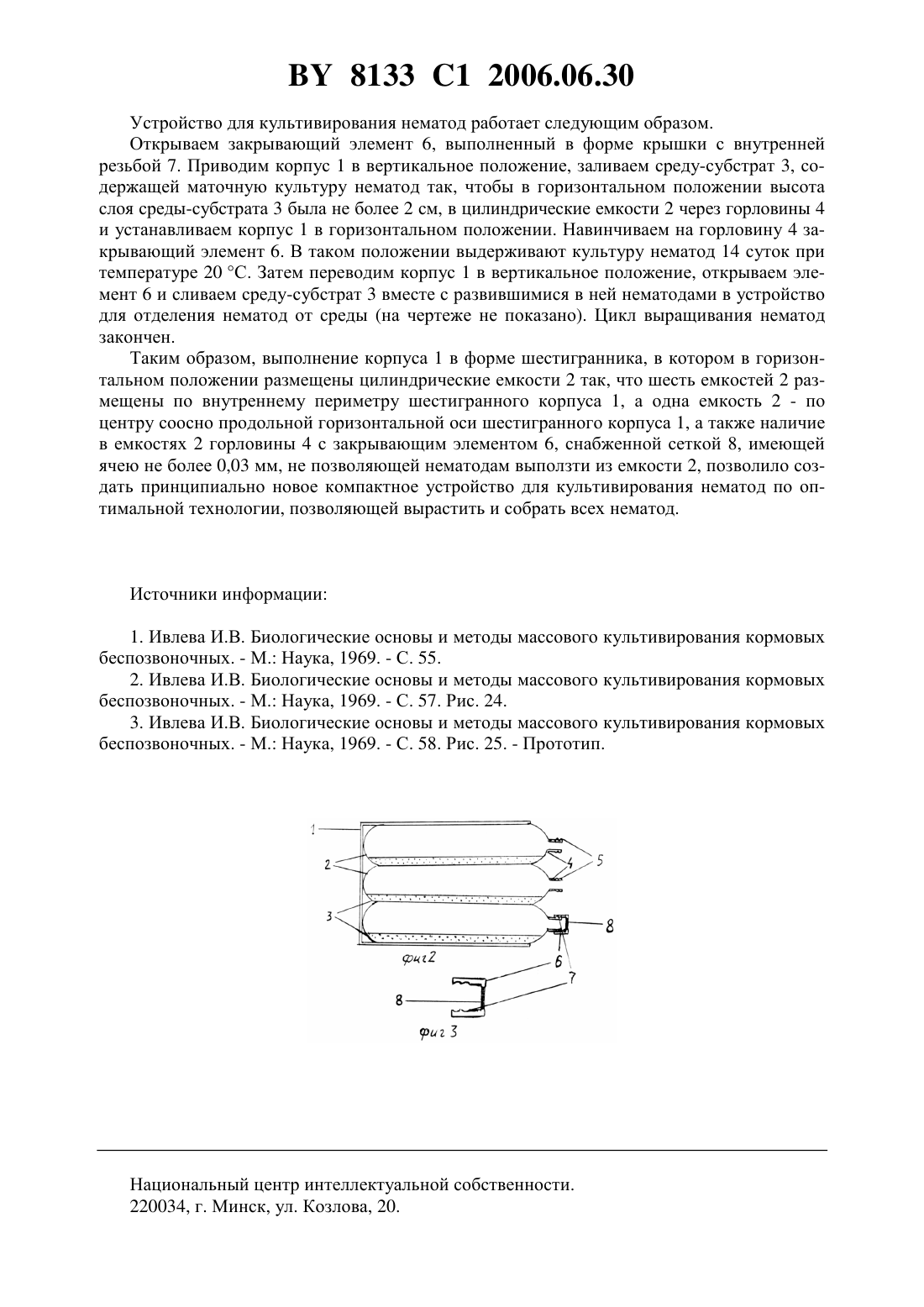

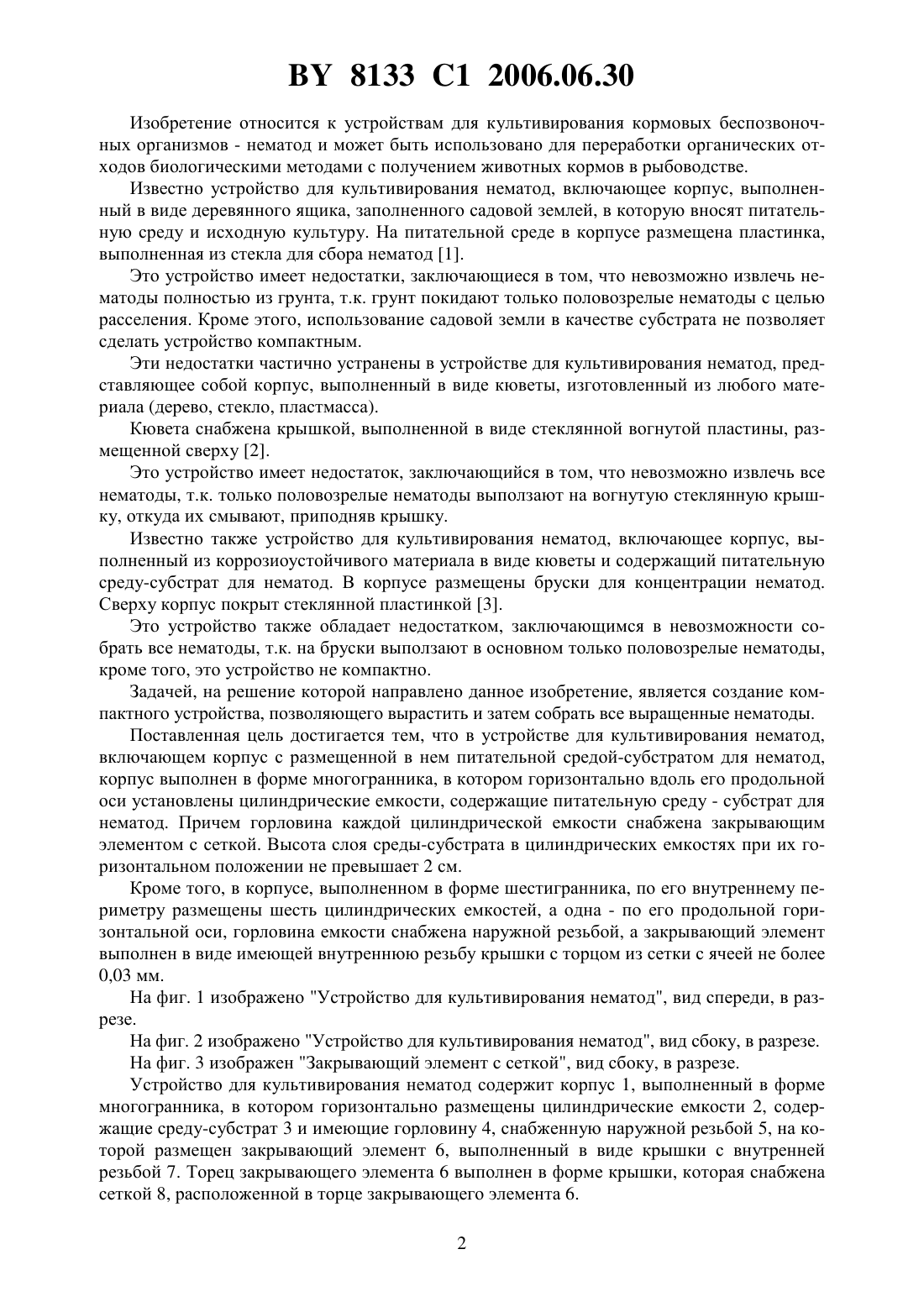

(51)01 67/033 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КУЛЬТИВИРОВАНИЯ НЕМАТОД(71) Заявитель Республиканское унитарное предприятие Институт рыбного хозяйства Национальной академии наук Беларуси(72) Автор Ус Василий Владимирович(73) Патентообладатель Республиканское унитарное предприятие Институт рыбного хозяйства Национальной академии наук Беларуси(56) ИВЛЕВА И.В. Биологические основы и методы массового культивирования кормовых беспозвоночных. - М. Наука, 1969. - С. 58, рис. 25.2638299, 1977.2290936 , 1996.2136745 1, 1999.93/10060 1.94/19296 1.1158131 , 1985.(57) 1. Устройство для культивирования нематод, включающее корпус с размещенной в нем питательной средой-субстратом для нематод, отличающееся тем, что в выполненном в форме многогранника корпусе горизонтально вдоль его продольной оси установлены цилиндрические емкости, содержащие питательную среду-субстрат для нематод, причем горловина каждой цилиндрической емкости снабжена закрывающим элементом с сеткой,а высота слоя среды-субстрата в цилиндрических емкостях при их горизонтальном положении не превышает 2 см. 2. Устройство по п. 1, отличающееся тем, что в корпусе, выполненном в форме шестигранника, по его внутреннему периметру размещены шесть цилиндрических емкостей, а одна - по его продольной горизонтальной оси. 3. Устройство по пп. 1 или 2, отличающееся тем, что горловина емкости снабжена наружной резьбой, а закрывающий элемент выполнен в виде имеющей внутреннюю резьбу крышки с торцом из сетки с ячеей не более 0,03 мм. 8133 1 2006.06.30 Изобретение относится к устройствам для культивирования кормовых беспозвоночных организмов - нематод и может быть использовано для переработки органических отходов биологическими методами с получением животных кормов в рыбоводстве. Известно устройство для культивирования нематод, включающее корпус, выполненный в виде деревянного ящика, заполненного садовой землей, в которую вносят питательную среду и исходную культуру. На питательной среде в корпусе размещена пластинка,выполненная из стекла для сбора нематод 1. Это устройство имеет недостатки, заключающиеся в том, что невозможно извлечь нематоды полностью из грунта, т.к. грунт покидают только половозрелые нематоды с целью расселения. Кроме этого, использование садовой земли в качестве субстрата не позволяет сделать устройство компактным. Эти недостатки частично устранены в устройстве для культивирования нематод, представляющее собой корпус, выполненный в виде кюветы, изготовленный из любого материала (дерево, стекло, пластмасса). Кювета снабжена крышкой, выполненной в виде стеклянной вогнутой пластины, размещенной сверху 2. Это устройство имеет недостаток, заключающийся в том, что невозможно извлечь все нематоды, т.к. только половозрелые нематоды выползают на вогнутую стеклянную крышку, откуда их смывают, приподняв крышку. Известно также устройство для культивирования нематод, включающее корпус, выполненный из коррозиоустойчивого материала в виде кюветы и содержащий питательную среду-субстрат для нематод. В корпусе размещены бруски для концентрации нематод. Сверху корпус покрыт стеклянной пластинкой 3. Это устройство также обладает недостатком, заключающимся в невозможности собрать все нематоды, т.к. на бруски выползают в основном только половозрелые нематоды,кроме того, это устройство не компактно. Задачей, на решение которой направлено данное изобретение, является создание компактного устройства, позволяющего вырастить и затем собрать все выращенные нематоды. Поставленная цель достигается тем, что в устройстве для культивирования нематод,включающем корпус с размещенной в нем питательной средой-субстратом для нематод,корпус выполнен в форме многогранника, в котором горизонтально вдоль его продольной оси установлены цилиндрические емкости, содержащие питательную среду - субстрат для нематод. Причем горловина каждой цилиндрической емкости снабжена закрывающим элементом с сеткой. Высота слоя среды-субстрата в цилиндрических емкостях при их горизонтальном положении не превышает 2 см. Кроме того, в корпусе, выполненном в форме шестигранника, по его внутреннему периметру размещены шесть цилиндрических емкостей, а одна - по его продольной горизонтальной оси, горловина емкости снабжена наружной резьбой, а закрывающий элемент выполнен в виде имеющей внутреннюю резьбу крышки с торцом из сетки с ячеей не более 0,03 мм. На фиг. 1 изображено Устройство для культивирования нематод, вид спереди, в разрезе. На фиг. 2 изображено Устройство для культивирования нематод, вид сбоку, в разрезе. На фиг. 3 изображен Закрывающий элемент с сеткой, вид сбоку, в разрезе. Устройство для культивирования нематод содержит корпус 1, выполненный в форме многогранника, в котором горизонтально размещены цилиндрические емкости 2, содержащие среду-субстрат 3 и имеющие горловину 4, снабженную наружной резьбой 5, на которой размещен закрывающий элемент 6, выполненный в виде крышки с внутренней резьбой 7. Торец закрывающего элемента 6 выполнен в форме крышки, которая снабжена сеткой 8, расположенной в торце закрывающего элемента 6. 2 8133 1 2006.06.30 Устройство для культивирования нематод работает следующим образом. Открываем закрывающий элемент 6, выполненный в форме крышки с внутренней резьбой 7. Приводим корпус 1 в вертикальное положение, заливаем среду-субстрат 3, содержащей маточную культуру нематод так, чтобы в горизонтальном положении высота слоя среды-субстрата 3 была не более 2 см, в цилиндрические емкости 2 через горловины 4 и устанавливаем корпус 1 в горизонтальном положении. Навинчиваем на горловину 4 закрывающий элемент 6. В таком положении выдерживают культуру нематод 14 суток при температуре 20 С. Затем переводим корпус 1 в вертикальное положение, открываем элемент 6 и сливаем среду-субстрат 3 вместе с развившимися в ней нематодами в устройство для отделения нематод от среды (на чертеже не показано). Цикл выращивания нематод закончен. Таким образом, выполнение корпуса 1 в форме шестигранника, в котором в горизонтальном положении размещены цилиндрические емкости 2 так, что шесть емкостей 2 размещены по внутреннему периметру шестигранного корпуса 1, а одна емкость 2 - по центру соосно продольной горизонтальной оси шестигранного корпуса 1, а также наличие в емкостях 2 горловины 4 с закрывающим элементом 6, снабженной сеткой 8, имеющей ячею не более 0,03 мм, не позволяющей нематодам выползти из емкости 2, позволило создать принципиально новое компактное устройство для культивирования нематод по оптимальной технологии, позволяющей вырастить и собрать всех нематод. Источники информации 1. Ивлева И.В. Биологические основы и методы массового культивирования кормовых беспозвоночных. - М. Наука, 1969. - С. 55. 2. Ивлева И.В. Биологические основы и методы массового культивирования кормовых беспозвоночных. - М. Наука, 1969. - С. 57. Рис. 24. 3. Ивлева И.В. Биологические основы и методы массового культивирования кормовых беспозвоночных. - М. Наука, 1969. - С. 58. Рис. 25. - Прототип. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
