Усилитель мощности

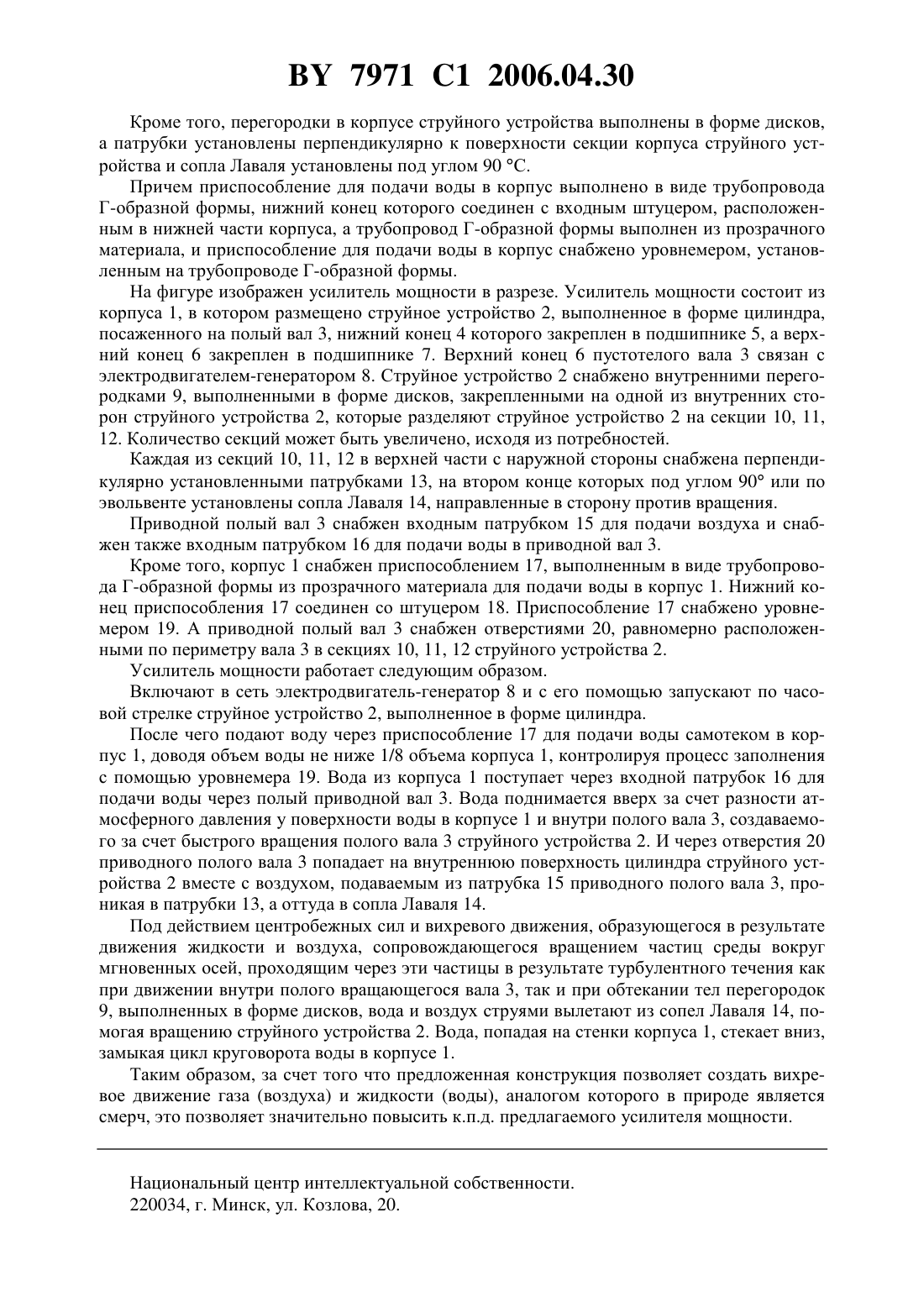

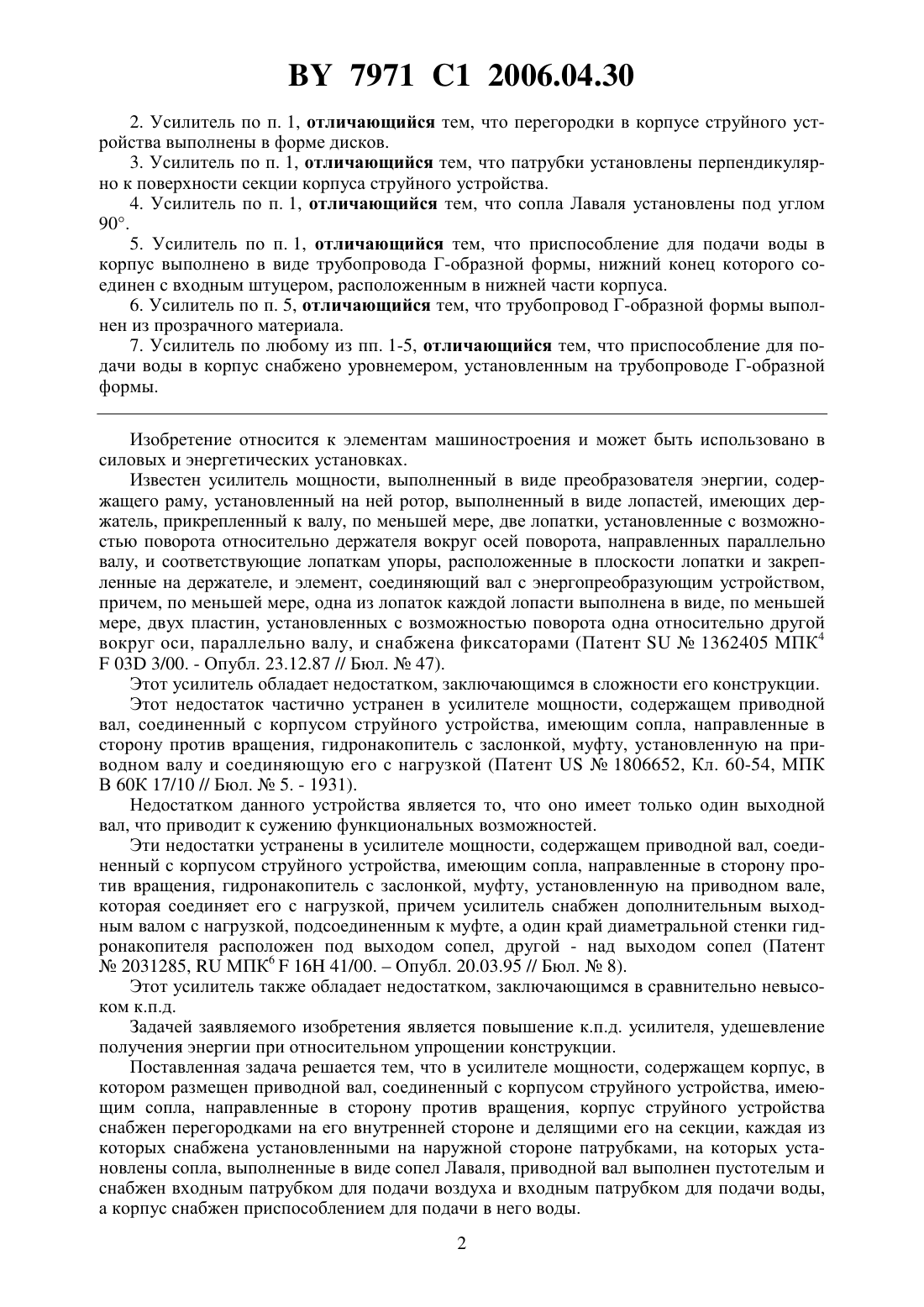

(51)16 41/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское унитарное предприятие Институт энергетики агропромышленного комплекса Национальной академии наук Беларуси Научно-исследовательское республиканское унитарное предприятие Минский НИИ радиоматериалов(72) Авторы Папушин Евгений СтепановичХитько Валентин ИвановичКашкан Леонид Михайлович(73) Патентообладатели Республиканское унитарное предприятие Институт энергетики агропромышленного комплекса Национальной академии наук Беларуси Научно-исследовательское республиканское унитарное предприятие Минский НИИ радиоматериалов(57) 1. Усилитель мощности, содержащий корпус, в котором размещен приводной вал, соединенный с корпусом струйного устройства, имеющим сопла, направленные в сторону против вращения, отличающийся тем, что корпус струйного устройства снабжен перегородками, закрепленными на его внутренней стороне и делящими его на секции, каждая из которых снабжена установленными на наружной стороне патрубками, на которых установлены сопла, выполненные в виде сопел Лаваля, приводной вал выполнен пустотелым и снабжен входным патрубком для подачи воздуха и входным патрубком для подачи воды,а корпус снабжен приспособлением для подачи в него воды. 7971 1 2006.04.30 2. Усилитель по п. 1, отличающийся тем, что перегородки в корпусе струйного устройства выполнены в форме дисков. 3. Усилитель по п. 1, отличающийся тем, что патрубки установлены перпендикулярно к поверхности секции корпуса струйного устройства. 4. Усилитель по п. 1, отличающийся тем, что сопла Лаваля установлены под углом 90. 5. Усилитель по п. 1, отличающийся тем, что приспособление для подачи воды в корпус выполнено в виде трубопровода Г-образной формы, нижний конец которого соединен с входным штуцером, расположенным в нижней части корпуса. 6. Усилитель по п. 5, отличающийся тем, что трубопровод Г-образной формы выполнен из прозрачного материала. 7. Усилитель по любому из пп. 1-5, отличающийся тем, что приспособление для подачи воды в корпус снабжено уровнемером, установленным на трубопроводе Г-образной формы. Изобретение относится к элементам машиностроения и может быть использовано в силовых и энергетических установках. Известен усилитель мощности, выполненный в виде преобразователя энергии, содержащего раму, установленный на ней ротор, выполненный в виде лопастей, имеющих держатель, прикрепленный к валу, по меньшей мере, две лопатки, установленные с возможностью поворота относительно держателя вокруг осей поворота, направленных параллельно валу, и соответствующие лопаткам упоры, расположенные в плоскости лопатки и закрепленные на держателе, и элемент, соединяющий вал с энергопреобразующим устройством,причем, по меньшей мере, одна из лопаток каждой лопасти выполнена в виде, по меньшей мере, двух пластин, установленных с возможностью поворота одна относительно другой вокруг оси, параллельно валу, и снабжена фиксаторами (Патент 1362405 МПК 403 3/00. - Опубл. 23.12.87 // Бюл.47). Этот усилитель обладает недостатком, заключающимся в сложности его конструкции. Этот недостаток частично устранен в усилителе мощности, содержащем приводной вал, соединенный с корпусом струйного устройства, имеющим сопла, направленные в сторону против вращения, гидронакопитель с заслонкой, муфту, установленную на приводном валу и соединяющую его с нагрузкой (Патент 1806652, Кл. 60-54, МПК В 60 К 17/10 // Бюл.5. - 1931). Недостатком данного устройства является то, что оно имеет только один выходной вал, что приводит к сужению функциональных возможностей. Эти недостатки устранены в усилителе мощности, содержащем приводной вал, соединенный с корпусом струйного устройства, имеющим сопла, направленные в сторону против вращения, гидронакопитель с заслонкой, муфту, установленную на приводном вале,которая соединяет его с нагрузкой, причем усилитель снабжен дополнительным выходным валом с нагрузкой, подсоединенным к муфте, а один край диаметральной стенки гидронакопителя расположен под выходом сопел, другой - над выходом сопел (Патент 2031285,МПК 616 41/00.Опубл. 20.03.95 // Бюл.8). Этот усилитель также обладает недостатком, заключающимся в сравнительно невысоком к.п.д. Задачей заявляемого изобретения является повышение к.п.д. усилителя, удешевление получения энергии при относительном упрощении конструкции. Поставленная задача решается тем, что в усилителе мощности, содержащем корпус, в котором размещен приводной вал, соединенный с корпусом струйного устройства, имеющим сопла, направленные в сторону против вращения, корпус струйного устройства снабжен перегородками на его внутренней стороне и делящими его на секции, каждая из которых снабжена установленными на наружной стороне патрубками, на которых установлены сопла, выполненные в виде сопел Лаваля, приводной вал выполнен пустотелым и снабжен входным патрубком для подачи воздуха и входным патрубком для подачи воды,а корпус снабжен приспособлением для подачи в него воды. 2 7971 1 2006.04.30 Кроме того, перегородки в корпусе струйного устройства выполнены в форме дисков,а патрубки установлены перпендикулярно к поверхности секции корпуса струйного устройства и сопла Лаваля установлены под углом 90 С. Причем приспособление для подачи воды в корпус выполнено в виде трубопровода Г-образной формы, нижний конец которого соединен с входным штуцером, расположенным в нижней части корпуса, а трубопровод Г-образной формы выполнен из прозрачного материала, и приспособление для подачи воды в корпус снабжено уровнемером, установленным на трубопроводе Г-образной формы. На фигуре изображен усилитель мощности в разрезе. Усилитель мощности состоит из корпуса 1, в котором размещено струйное устройство 2, выполненное в форме цилиндра,посаженного на полый вал 3, нижний конец 4 которого закреплен в подшипнике 5, а верхний конец 6 закреплен в подшипнике 7. Верхний конец 6 пустотелого вала 3 связан с электродвигателем-генератором 8. Струйное устройство 2 снабжено внутренними перегородками 9, выполненными в форме дисков, закрепленными на одной из внутренних сторон струйного устройства 2, которые разделяют струйное устройство 2 на секции 10, 11,12. Количество секций может быть увеличено, исходя из потребностей. Каждая из секций 10, 11, 12 в верхней части с наружной стороны снабжена перпендикулярно установленными патрубками 13, на втором конце которых под углом 90 или по эвольвенте установлены сопла Лаваля 14, направленные в сторону против вращения. Приводной полый вал 3 снабжен входным патрубком 15 для подачи воздуха и снабжен также входным патрубком 16 для подачи воды в приводной вал 3. Кроме того, корпус 1 снабжен приспособлением 17, выполненным в виде трубопровода Г-образной формы из прозрачного материала для подачи воды в корпус 1. Нижний конец приспособления 17 соединен со штуцером 18. Приспособление 17 снабжено уровнемером 19. А приводной полый вал 3 снабжен отверстиями 20, равномерно расположенными по периметру вала 3 в секциях 10, 11, 12 струйного устройства 2. Усилитель мощности работает следующим образом. Включают в сеть электродвигатель-генератор 8 и с его помощью запускают по часовой стрелке струйное устройство 2, выполненное в форме цилиндра. После чего подают воду через приспособление 17 для подачи воды самотеком в корпус 1, доводя объем воды не ниже 1/8 объема корпуса 1, контролируя процесс заполнения с помощью уровнемера 19. Вода из корпуса 1 поступает через входной патрубок 16 для подачи воды через полый приводной вал 3. Вода поднимается вверх за счет разности атмосферного давления у поверхности воды в корпусе 1 и внутри полого вала 3, создаваемого за счет быстрого вращения полого вала 3 струйного устройства 2. И через отверстия 20 приводного полого вала 3 попадает на внутреннюю поверхность цилиндра струйного устройства 2 вместе с воздухом, подаваемым из патрубка 15 приводного полого вала 3, проникая в патрубки 13, а оттуда в сопла Лаваля 14. Под действием центробежных сил и вихревого движения, образующегося в результате движения жидкости и воздуха, сопровождающегося вращением частиц среды вокруг мгновенных осей, проходящим через эти частицы в результате турбулентного течения как при движении внутри полого вращающегося вала 3, так и при обтекании тел перегородок 9, выполненных в форме дисков, вода и воздух струями вылетают из сопел Лаваля 14, помогая вращению струйного устройства 2. Вода, попадая на стенки корпуса 1, стекает вниз,замыкая цикл круговорота воды в корпусе 1. Таким образом, за счет того что предложенная конструкция позволяет создать вихревое движение газа (воздуха) и жидкости (воды), аналогом которого в природе является смерч, это позволяет значительно повысить к.п.д. предлагаемого усилителя мощности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
