Состав для обработки минерального волокна

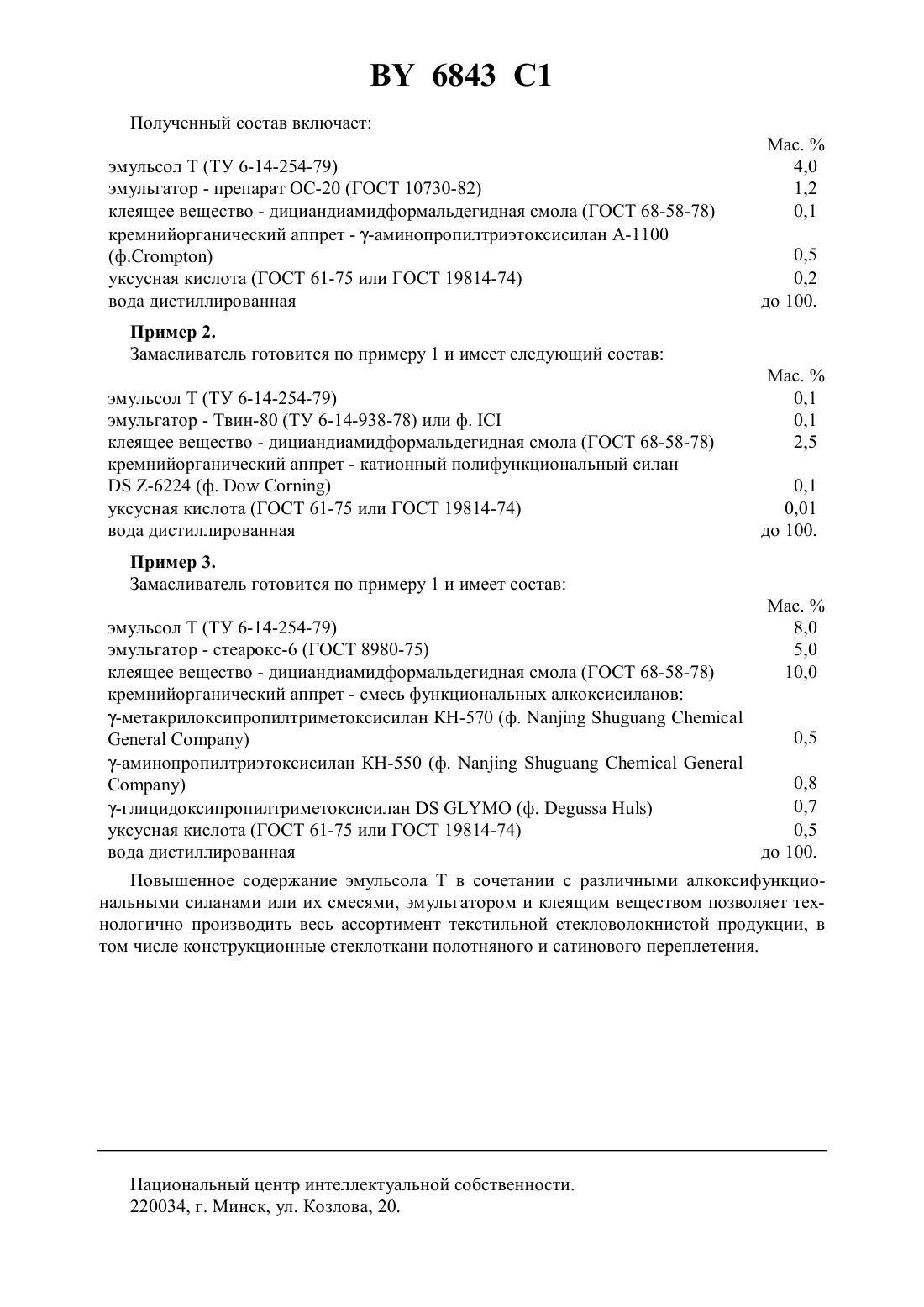

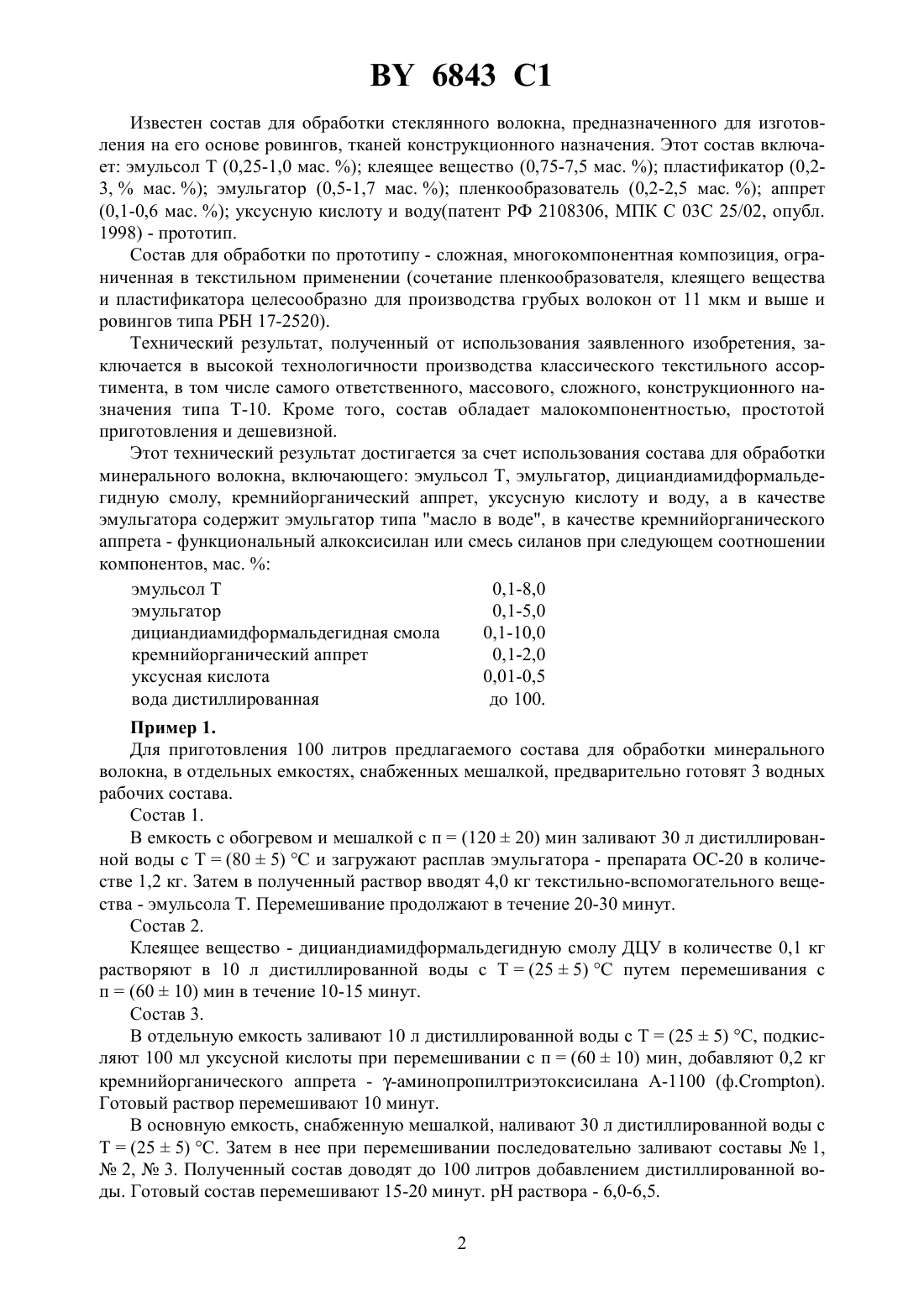

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СОСТАВ ДЛЯ ОБРАБОТКИ МИНЕРАЛЬНОГО ВОЛОКНА(71) Заявитель Открытое акционерное общество Научно-производственное объединение Стеклопластик(72) Авторы Демина Наталья Михайловна Артамонова Светлана Вячеславовна Титова Клавдия Дмитриевна Трофимов Александр Николаевич(73) Патентообладатель Открытое акционерное общество Научно-производственное объединение Стеклопластик(57) Состав для обработки минерального волокна, включающий эмульсол Т, эмульгатор,дициандиамидформальдегидную смолу, кремнийорганический аппрет, уксусную кислоту и воду, отличающийся тем, что в качестве эмульгатора содержит эмульгатор типа масло в воде, а в качестве кремнийорганического аппрета - функциональный алкоксисилан или смесь силанов при следующем соотношении компонентов, мас.эмульсол Т 0,1-8,0 эмульгатор 0,1-5,0 дициандиамидформальдегидная смола 0,1-10,0 кремнийорганический аппрет 0,1-2,0 уксусная кислота 0,01-0,5 вода дистиллированная до 100.(56)2108306 1, 1998.2101241 С 1, 1998.2055028 С 1, 1996.900 1, 1995.3336845 А 1, 1985. Изобретение относится к производству и переработке минерального волокна, а именно к производству составов для обработки минеральных волокон и изготовления на их основе стеклопластиков. Известен состав для обработки минерального волокна, содержащий текстильно-вспомогательное вещество - эмульсол(0,7-3,2 мас. ) эмульгатор - ОС-20 (0,2-1,5 мас. ) кремнийорганический аппрет - АГМ-9 (0,2-1,0 мас. ), уксусную кислоту и воду (патент РФ 1763403, МПК С 03 С 25/02, опубл. 1993) - аналог. Состав для обработки по аналогу предназначен для выработки стеклянного волокна. Однако этот состав не обеспечивает технологичность при получении намоточных и трощенных стеклоровингов и текстильных стеклотканей. 6843 1 Известен состав для обработки стеклянного волокна, предназначенного для изготовления на его основе ровингов, тканей конструкционного назначения. Этот состав включает эмульсол(0,25-1,0 мас. ) клеящее вещество (0,75-7,5 мас. ) пластификатор (0,23,мас. ) эмульгатор (0,5-1,7 мас. ) пленкообразователь (0,2-2,5 мас. ) аппрет(0,1-0,6 мас. ) уксусную кислоту и воду(патент РФ 2108306, МПК С 03 С 25/02, опубл. 1998) - прототип. Состав для обработки по прототипу - сложная, многокомпонентная композиция, ограниченная в текстильном применении (сочетание пленкообразователя, клеящего вещества и пластификатора целесообразно для производства грубых волокон от 11 мкм и выше и ровингов типа РБН 17-2520). Технический результат, полученный от использования заявленного изобретения, заключается в высокой технологичности производства классического текстильного ассортимента, в том числе самого ответственного, массового, сложного, конструкционного назначения типа -10. Кроме того, состав обладает малокомпонентностью, простотой приготовления и дешевизной. Этот технический результат достигается за счет использования состава для обработки минерального волокна, включающего эмульсол , эмульгатор, дициандиамидформальдегидную смолу, кремнийорганический аппрет, уксусную кислоту и воду, а в качестве эмульгатора содержит эмульгатор типа масло в воде, в качестве кремнийорганического аппрета - функциональный алкоксисилан или смесь силанов при следующем соотношении компонентов, мас.эмульсол 0,1-8,0 эмульгатор 0,1-5,0 дициандиамидформальдегидная смола 0,1-10,0 кремнийорганический аппрет 0,1-2,0 уксусная кислота 0,01-0,5 вода дистиллированная до 100. Пример 1. Для приготовления 100 литров предлагаемого состава для обработки минерального волокна, в отдельных емкостях, снабженных мешалкой, предварительно готовят 3 водных рабочих состава. Состав 1. В емкость с обогревом и мешалкой с п(12020) мин заливают 30 л дистиллированной воды с Т(805) С и загружают расплав эмульгатора - препарата ОС-20 в количестве 1,2 кг. Затем в полученный раствор вводят 4,0 кг текстильно-вспомогательного вещества - эмульсола . Перемешивание продолжают в течение 20-30 минут. Состав 2. Клеящее вещество - дициандиамидформальдегидную смолу ДЦУ в количестве 0,1 кг растворяют в 10 л дистиллированной воды с Т(255) С путем перемешивания с п(6010) мин в течение 10-15 минут. Состав 3. В отдельную емкость заливают 10 л дистиллированной воды с Т(255) С, подкисляют 100 мл уксусной кислоты при перемешивании с п(6010) мин, добавляют 0,2 кг кремнийорганического аппрета - -аминопропилтриэтоксисилана -1100 (ф.). Готовый раствор перемешивают 10 минут. В основную емкость, снабженную мешалкой, наливают 30 л дистиллированной воды с Т(255) С. Затем в нее при перемешивании последовательно заливают составы 1, 2,3. Полученный состав доводят до 100 литров добавлением дистиллированной воды. Готовый состав перемешивают 15-20 минут. рН раствора - 6,0-6,5. 2 6843 1 Полученный состав включает эмульсол(ТУ 6-14-254-79) эмульгатор - препарат ОС-20 (ГОСТ 10730-82) клеящее вещество - дициандиамидформальдегидная смола (ГОСТ 68-58-78) кремнийорганический аппрет - -аминопропилтриэтоксисилан -1100 Пример 2. Замасливатель готовится по примеру 1 и имеет следующий состав эмульсол(ТУ 6-14-254-79) эмульгатор - Твин-80 (ТУ 6-14-938-78) или ф.клеящее вещество - дициандиамидформальдегидная смола (ГОСТ 68-58-78) кремнийорганический аппрет - катионный полифункциональный силан-6224 (ф.) уксусная кислота (ГОСТ 61-75 или ГОСТ 19814-74) вода дистиллированная Пример 3. Замасливатель готовится по примеру 1 и имеет состав Мас.8,0 5,0 10,0-глицидоксипропилтриметоксисилан(ф.) уксусная кислота (ГОСТ 61-75 или ГОСТ 19814-74) 0,5 вода дистиллированная до 100. Повышенное содержание эмульсолав сочетании с различными алкоксифункциональными силанами или их смесями, эмульгатором и клеящим веществом позволяет технологично производить весь ассортимент текстильной стекловолокнистой продукции, в том числе конструкционные стеклоткани полотняного и сатинового переплетения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
