Энергетическое средство для сельскохозяйственных работ

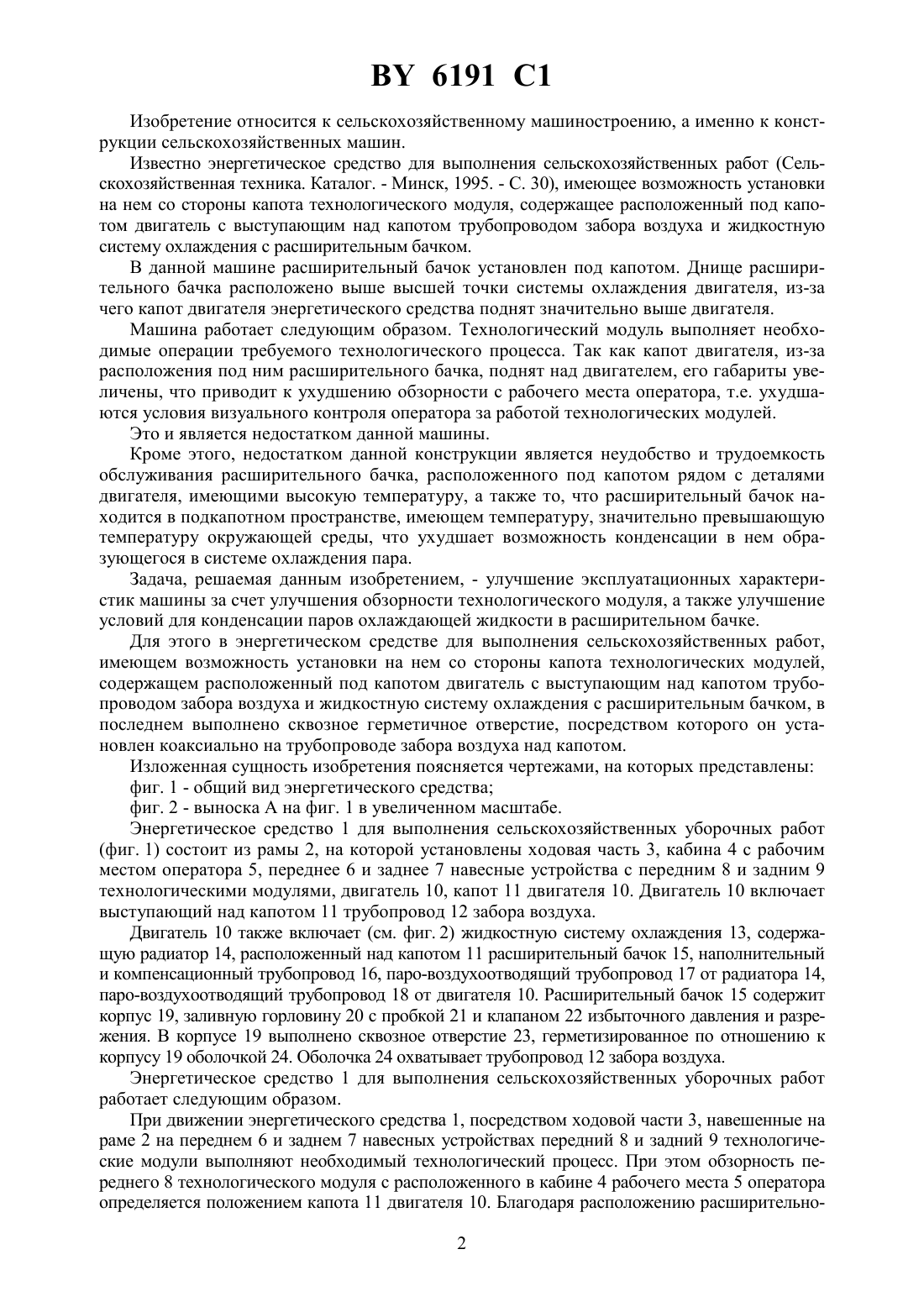

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(54) ЭНЕРГЕТИЧЕСКОЕ СРЕДСТВО ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Федорович Сергей Александрович Кричевцов Виктор Николаевич(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Энергетическое средство для выполнения сельскохозяйственных работ, имеющее возможность установки на нем со стороны капота технологических модулей, содержащее расположенный под капотом двигатель с выступающим над капотом трубопроводом забора воздуха и жидкостную систему охлаждения с расширительным бачком, отличающееся тем, что в расширительном бачке выполнено сквозное герметичное отверстие, посредством которого он установлен коаксиально на трубопроводе забора воздуха над капотом. 6191 1 Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции сельскохозяйственных машин. Известно энергетическое средство для выполнения сельскохозяйственных работ (Сельскохозяйственная техника. Каталог. - Минск, 1995. - С. 30), имеющее возможность установки на нем со стороны капота технологического модуля, содержащее расположенный под капотом двигатель с выступающим над капотом трубопроводом забора воздуха и жидкостную систему охлаждения с расширительным бачком. В данной машине расширительный бачок установлен под капотом. Днище расширительного бачка расположено выше высшей точки системы охлаждения двигателя, из-за чего капот двигателя энергетического средства поднят значительно выше двигателя. Машина работает следующим образом. Технологический модуль выполняет необходимые операции требуемого технологического процесса. Так как капот двигателя, из-за расположения под ним расширительного бачка, поднят над двигателем, его габариты увеличены, что приводит к ухудшению обзорности с рабочего места оператора, т.е. ухудшаются условия визуального контроля оператора за работой технологических модулей. Это и является недостатком данной машины. Кроме этого, недостатком данной конструкции является неудобство и трудоемкость обслуживания расширительного бачка, расположенного под капотом рядом с деталями двигателя, имеющими высокую температуру, а также то, что расширительный бачок находится в подкапотном пространстве, имеющем температуру, значительно превышающую температуру окружающей среды, что ухудшает возможность конденсации в нем образующегося в системе охлаждения пара. Задача, решаемая данным изобретением, - улучшение эксплуатационных характеристик машины за счет улучшения обзорности технологического модуля, а также улучшение условий для конденсации паров охлаждающей жидкости в расширительном бачке. Для этого в энергетическом средстве для выполнения сельскохозяйственных работ,имеющем возможность установки на нем со стороны капота технологических модулей,содержащем расположенный под капотом двигатель с выступающим над капотом трубопроводом забора воздуха и жидкостную систему охлаждения с расширительным бачком, в последнем выполнено сквозное герметичное отверстие, посредством которого он установлен коаксиально на трубопроводе забора воздуха над капотом. Изложенная сущность изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид энергетического средства фиг. 2 - выноска А на фиг. 1 в увеличенном масштабе. Энергетическое средство 1 для выполнения сельскохозяйственных уборочных работ(фиг. 1) состоит из рамы 2, на которой установлены ходовая часть 3, кабина 4 с рабочим местом оператора 5, переднее 6 и заднее 7 навесные устройства с передним 8 и задним 9 технологическими модулями, двигатель 10, капот 11 двигателя 10. Двигатель 10 включает выступающий над капотом 11 трубопровод 12 забора воздуха. Двигатель 10 также включает (см. фиг. 2) жидкостную систему охлаждения 13, содержащую радиатор 14, расположенный над капотом 11 расширительный бачок 15, наполнительный и компенсационный трубопровод 16, паро-воздухоотводящий трубопровод 17 от радиатора 14,паро-воздухоотводящий трубопровод 18 от двигателя 10. Расширительный бачок 15 содержит корпус 19, заливную горловину 20 с пробкой 21 и клапаном 22 избыточного давления и разрежения. В корпусе 19 выполнено сквозное отверстие 23, герметизированное по отношению к корпусу 19 оболочкой 24. Оболочка 24 охватывает трубопровод 12 забора воздуха. Энергетическое средство 1 для выполнения сельскохозяйственных уборочных работ работает следующим образом. При движении энергетического средства 1, посредством ходовой части 3, навешенные на раме 2 на переднем 6 и заднем 7 навесных устройствах передний 8 и задний 9 технологические модули выполняют необходимый технологический процесс. При этом обзорность переднего 8 технологического модуля с расположенного в кабине 4 рабочего места 5 оператора определяется положением капота 11 двигателя 10. Благодаря расположению расширительно 2 6191 1 го бачка 15 над капотом 11 стало возможным уменьшение высоты капота 11 относительно двигателя 10, что позволило улучшить обзорность переднего технологического модуля 8. Расположение расширительного бачка 15 над капотом 11 также обеспечивает удобный доступ при заливке охлаждающей жидкости в жидкостную систему охлаждения 13 через заливную горловину 20 при открытой пробке 21. Охлаждающая жидкость, при заливке в корпус 19 расширительного бачка 15, через наполнительный и компенсационный трубопровод 16 заполняет жидкостную систему охлаждения 13, а воздух вытесняется через паро-водоотводящий трубопровод 17 радиатора 14 и паро-водоотводящий трубопровод 18 двигателя 10. После заполнения жидкостной системы охлаждения 13 охлаждающей жидкостью пробка 21 закрывается. При работе двигателя 10 происходит разогрев и расширение охлаждающей жидкости,а также образование пара в зонах двигателя 10, имеющих температуру больше, чем температура кипения охлаждающей жидкости. При этом лишний объем охлаждающей жидкости вытесняется в расширительный бачок 15 через трубопровод 16, а пар и воздушные пробки вытесняются через паро-воздухоотводящие трубопроводы 17 и 18. Пар, при попадании в расширительный бачок 15, конденсируется в нем, так как температура охлаждающей жидкости и корпуса 19 расширительного бачка 15 ниже, чем температура кипения охлаждающей жидкости, причем интенсивность конденсации пара возрастает при увеличении разности этих температур. При образовании большого количества пара его несконденсированная часть через клапан 22 избыточного давления и разрежения выбрасывается в атмосферу, что приводит к потерям охлаждающей жидкости. В данном техническом решении условия конденсации пара в расширительном бачке 15 значительно улучшены, так как температура корпуса 19 расширительного бачка 15 и охлаждающей жидкости в нем снижена. Снижение температуры обеспечено благодаря размещению расширительного бачка 15 над капотом 11 двигателя 10, где температура окружающего воздуха, охлаждающего корпус 19 бачка 15 значительно ниже, чем в подкапотном пространстве рядом с двигателем 10. Кроме этого, благодаря выполнению в расширительном бачке 15 сквозного герметичного отверстия 23, в котором проходит трубопровод забора воздуха 12 двигателя 10, происходит интенсивное охлаждение корпуса 19 расширительного бачка 15, его оболочки 24 и охлаждающей жидкости в расширительном бачке 15 потоком атмосферного воздуха,проходящего через трубопровод 12 забора воздуха двигателем 10. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
