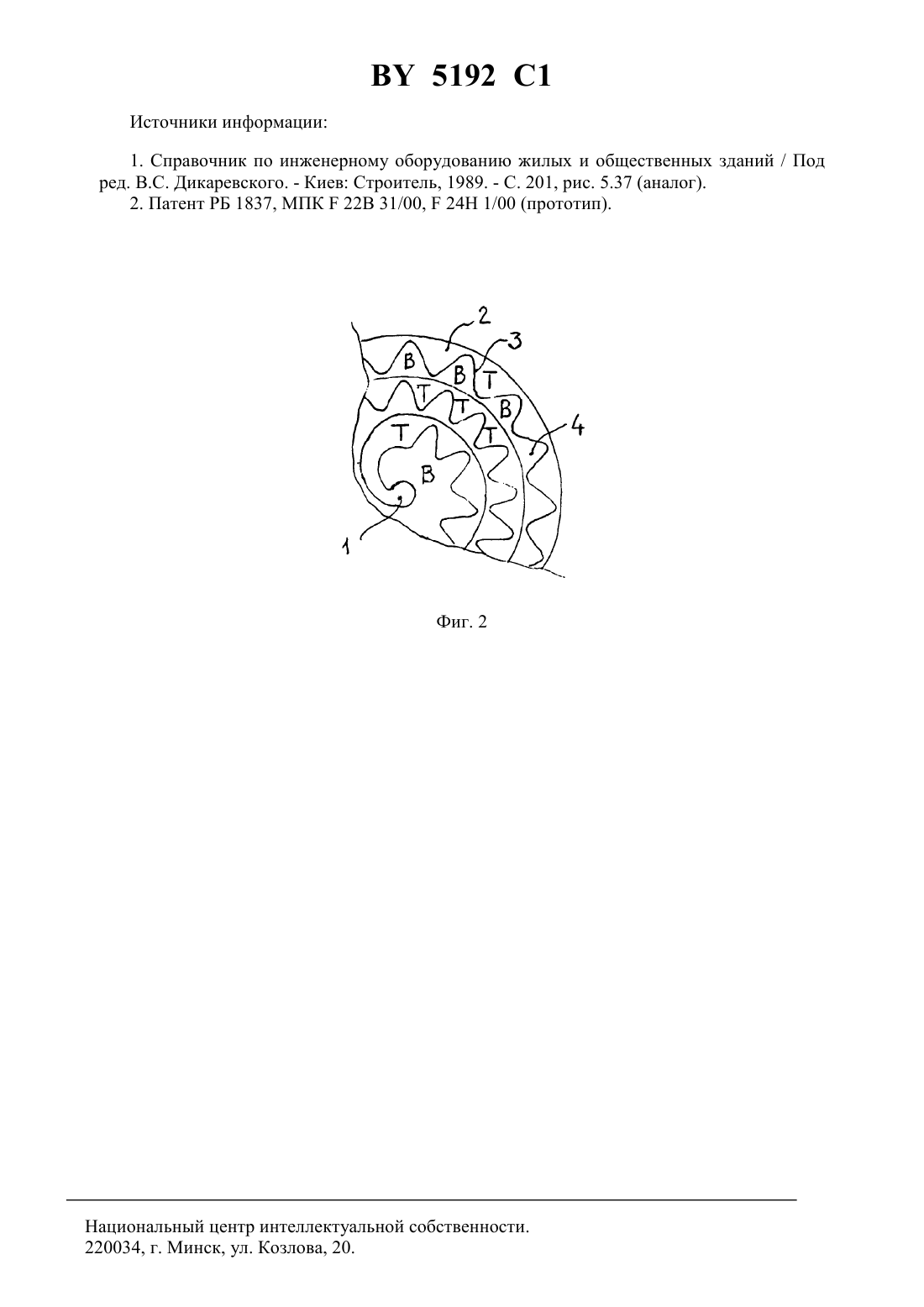

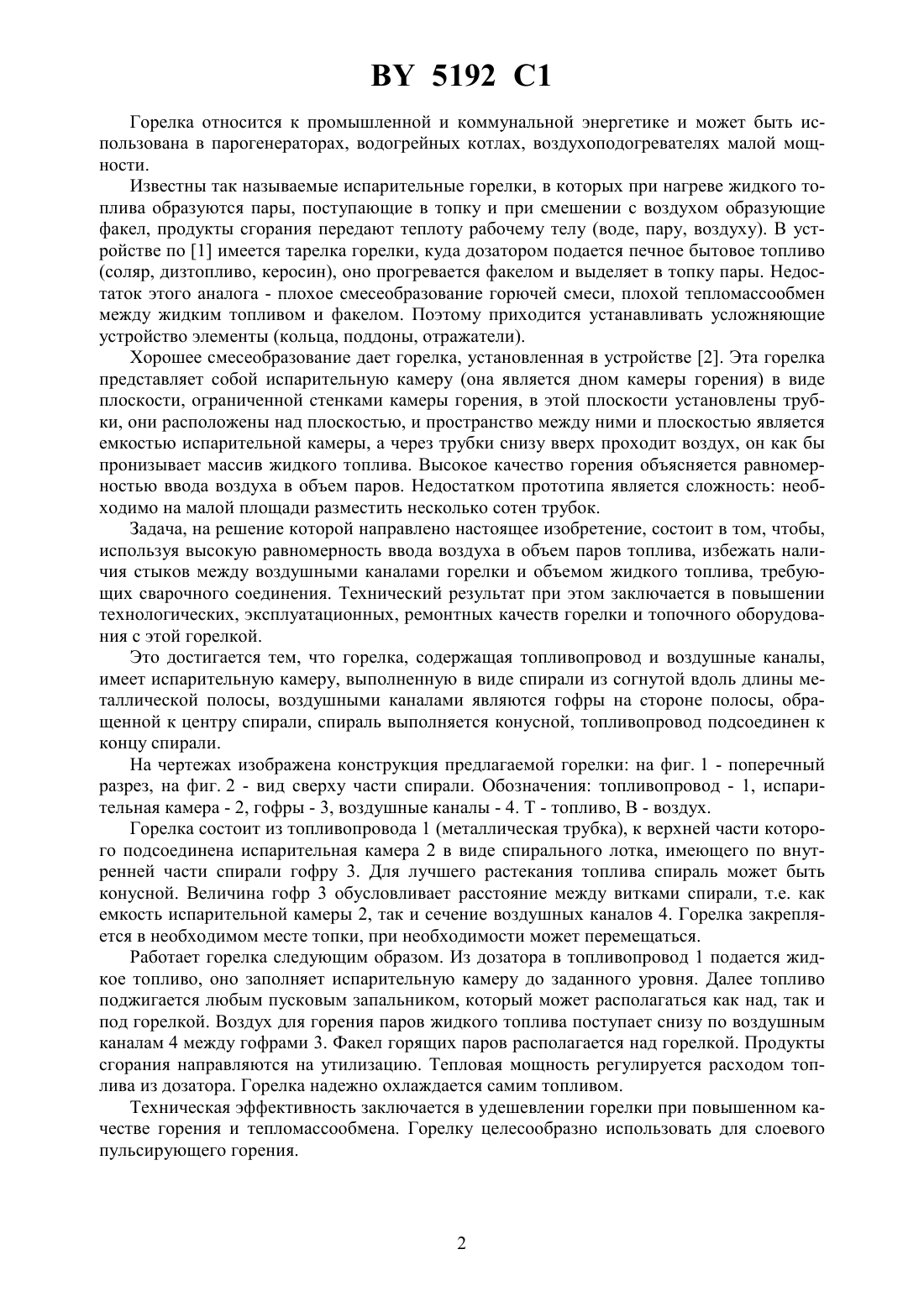

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Автор Северянин Виталий Степанович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Горелка, содержащая испарительную камеру, соединенную с топливопроводом и снабженную воздушными каналами, отличающаяся тем, что испарительная камера выполнена в виде конусной спирали из согнутой вдоль длины металлической полосы, воздушные каналы образованы гофрами на стороне металлической полосы, обращенной к центру конусной спирали, а топливопровод подсоединен к концу конусной спирали. 5192 1 Горелка относится к промышленной и коммунальной энергетике и может быть использована в парогенераторах, водогрейных котлах, воздухоподогревателях малой мощности. Известны так называемые испарительные горелки, в которых при нагреве жидкого топлива образуются пары, поступающие в топку и при смешении с воздухом образующие факел, продукты сгорания передают теплоту рабочему телу (воде, пару, воздуху). В устройстве по 1 имеется тарелка горелки, куда дозатором подается печное бытовое топливо(соляр, дизтопливо, керосин), оно прогревается факелом и выделяет в топку пары. Недостаток этого аналога - плохое смесеобразование горючей смеси, плохой тепломассообмен между жидким топливом и факелом. Поэтому приходится устанавливать усложняющие устройство элементы (кольца, поддоны, отражатели). Хорошее смесеобразование дает горелка, установленная в устройстве 2. Эта горелка представляет собой испарительную камеру (она является дном камеры горения) в виде плоскости, ограниченной стенками камеры горения, в этой плоскости установлены трубки, они расположены над плоскостью, и пространство между ними и плоскостью является емкостью испарительной камеры, а через трубки снизу вверх проходит воздух, он как бы пронизывает массив жидкого топлива. Высокое качество горения объясняется равномерностью ввода воздуха в объем паров. Недостатком прототипа является сложность необходимо на малой площади разместить несколько сотен трубок. Задача, на решение которой направлено настоящее изобретение, состоит в том, чтобы,используя высокую равномерность ввода воздуха в объем паров топлива, избежать наличия стыков между воздушными каналами горелки и объемом жидкого топлива, требующих сварочного соединения. Технический результат при этом заключается в повышении технологических, эксплуатационных, ремонтных качеств горелки и топочного оборудования с этой горелкой. Это достигается тем, что горелка, содержащая топливопровод и воздушные каналы,имеет испарительную камеру, выполненную в виде спирали из согнутой вдоль длины металлической полосы, воздушными каналами являются гофры на стороне полосы, обращенной к центру спирали, спираль выполняется конусной, топливопровод подсоединен к концу спирали. На чертежах изображена конструкция предлагаемой горелки на фиг. 1 - поперечный разрез, на фиг. 2 - вид сверху части спирали. Обозначения топливопровод - 1, испарительная камера - 2, гофры - 3, воздушные каналы - 4. Т - топливо, В - воздух. Горелка состоит из топливопровода 1 (металлическая трубка), к верхней части которого подсоединена испарительная камера 2 в виде спирального лотка, имеющего по внутренней части спирали гофру 3. Для лучшего растекания топлива спираль может быть конусной. Величина гофр 3 обусловливает расстояние между витками спирали, т.е. как емкость испарительной камеры 2, так и сечение воздушных каналов 4. Горелка закрепляется в необходимом месте топки, при необходимости может перемещаться. Работает горелка следующим образом. Из дозатора в топливопровод 1 подается жидкое топливо, оно заполняет испарительную камеру до заданного уровня. Далее топливо поджигается любым пусковым запальником, который может располагаться как над, так и под горелкой. Воздух для горения паров жидкого топлива поступает снизу по воздушным каналам 4 между гофрами 3. Факел горящих паров располагается над горелкой. Продукты сгорания направляются на утилизацию. Тепловая мощность регулируется расходом топлива из дозатора. Горелка надежно охлаждается самим топливом. Техническая эффективность заключается в удешевлении горелки при повышенном качестве горения и тепломассообмена. Горелку целесообразно использовать для слоевого пульсирующего горения. 5192 1 Источники информации 1. Справочник по инженерному оборудованию жилых и общественных зданий / Под ред. В.С. Дикаревского. - Киев Строитель, 1989. - С. 201, рис. 5.37 (аналог). 2. Патент РБ 1837, МПК 22 В 31/00,24 Н 1/00 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
