Электропечь для обжига заготовок керамических радиодеталей

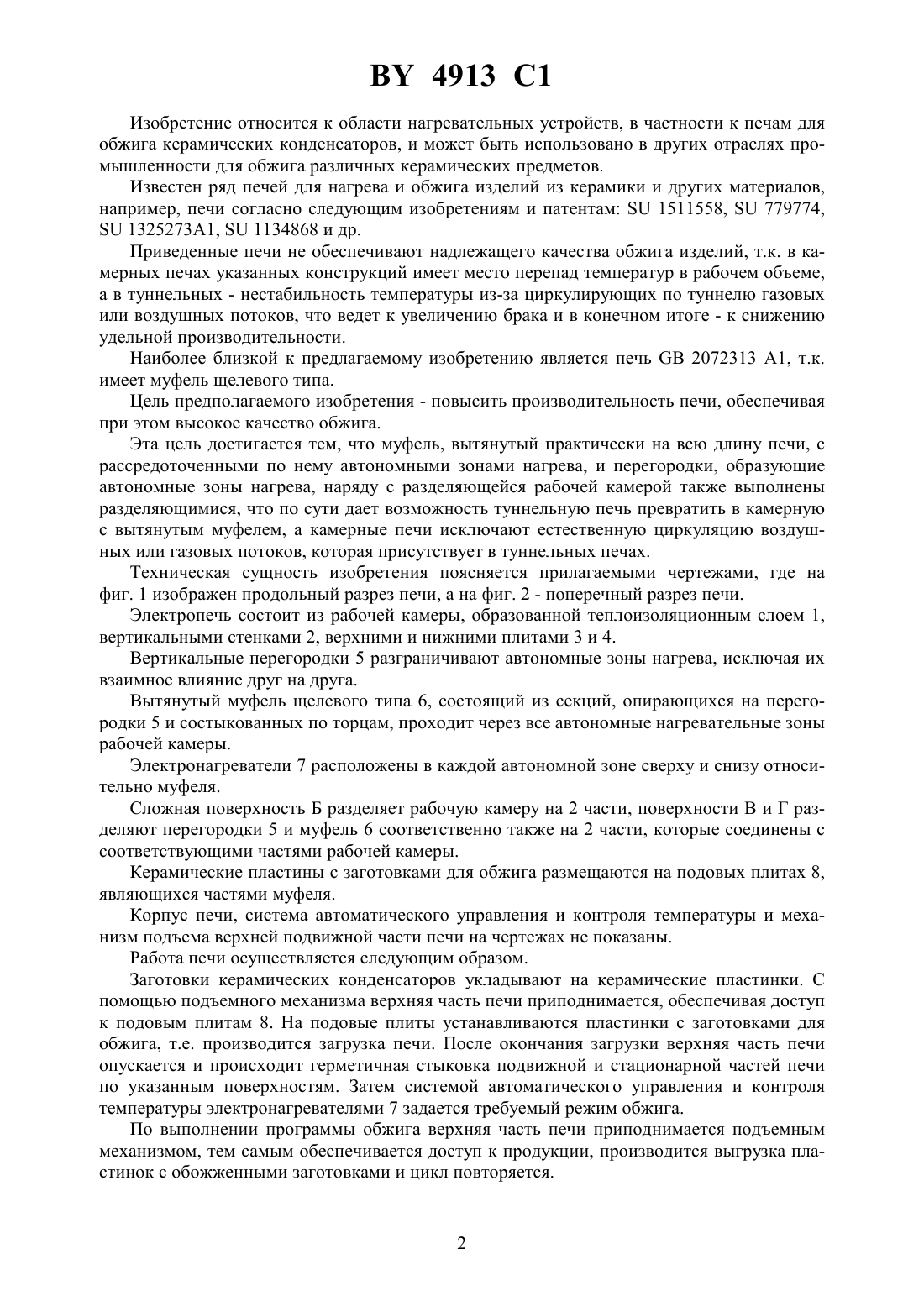

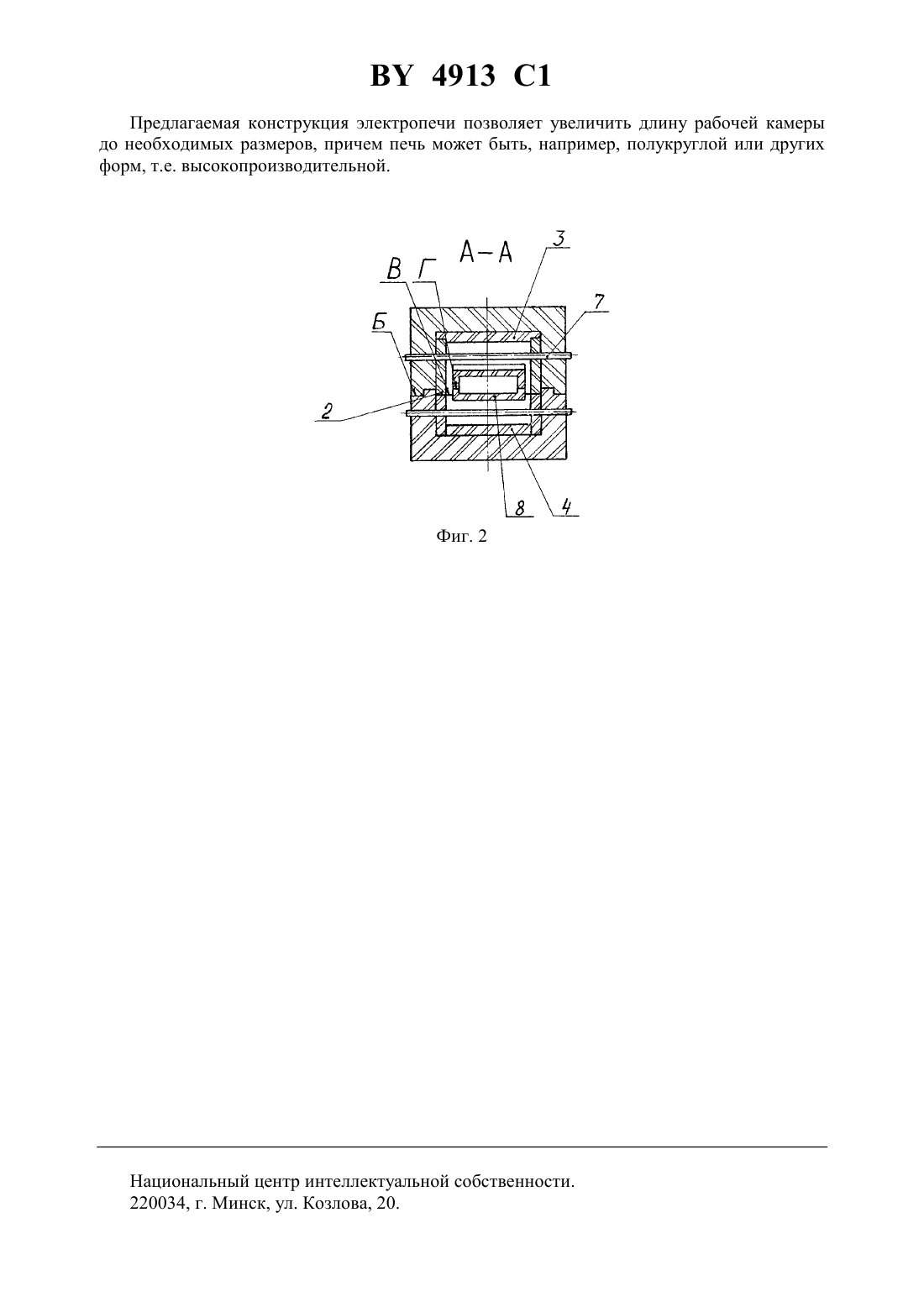

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРОПЕЧЬ ДЛЯ ОБЖИГА ЗАГОТОВОК КЕРАМИЧЕСКИХ РАДИОДЕТАЛЕЙ(71) Заявитель Прищепов Виктор Николаевич(72) Авторы Прищепов Виктор Николаевич Пепеляев Вячеслав Евгеньевич Шорец Евгений Семенович Ефимов Александр Александрович Кулаков Сергей Геннадьевич Ремов Сергей Леонидович(73) Патентообладатель Прищепов Виктор Николаевич(57) Электропечь для обжига заготовок керамических радиодеталей, включающая теплоизолированную рабочую камеру с автономными зонами нагрева и муфель для равномерного распределения температуры и размещения в нем обжигаемых заготовок, отличающаяся тем, что наряду с рабочей камерой перегородки, образующие автономные зоны нагрева, и муфель также выполнены разделяющимися, а части их соединены с соответствующими частями рабочей камеры. 4913 1 Изобретение относится к области нагревательных устройств, в частности к печам для обжига керамических конденсаторов, и может быть использовано в других отраслях промышленности для обжига различных керамических предметов. Известен ряд печей для нагрева и обжига изделий из керамики и других материалов,например, печи согласно следующим изобретениям и патентам 1511558,779774, 13252731,1134868 и др. Приведенные печи не обеспечивают надлежащего качества обжига изделий, т.к. в камерных печах указанных конструкций имеет место перепад температур в рабочем объеме,а в туннельных - нестабильность температуры из-за циркулирующих по туннелю газовых или воздушных потоков, что ведет к увеличению брака и в конечном итоге - к снижению удельной производительности. Наиболее близкой к предлагаемому изобретению является печь 2072313 А 1, т.к. имеет муфель щелевого типа. Цель предполагаемого изобретения - повысить производительность печи, обеспечивая при этом высокое качество обжига. Эта цель достигается тем, что муфель, вытянутый практически на всю длину печи, с рассредоточенными по нему автономными зонами нагрева, и перегородки, образующие автономные зоны нагрева, наряду с разделяющейся рабочей камерой также выполнены разделяющимися, что по сути дает возможность туннельную печь превратить в камерную с вытянутым муфелем, а камерные печи исключают естественную циркуляцию воздушных или газовых потоков, которая присутствует в туннельных печах. Техническая сущность изобретения поясняется прилагаемыми чертежами, где на фиг. 1 изображен продольный разрез печи, а на фиг. 2 - поперечный разрез печи. Электропечь состоит из рабочей камеры, образованной теплоизоляционным слоем 1,вертикальными стенками 2, верхними и нижними плитами 3 и 4. Вертикальные перегородки 5 разграничивают автономные зоны нагрева, исключая их взаимное влияние друг на друга. Вытянутый муфель щелевого типа 6, состоящий из секций, опирающихся на перегородки 5 и состыкованных по торцам, проходит через все автономные нагревательные зоны рабочей камеры. Электронагреватели 7 расположены в каждой автономной зоне сверху и снизу относительно муфеля. Сложная поверхность Б разделяет рабочую камеру на 2 части, поверхности В и Г разделяют перегородки 5 и муфель 6 соответственно также на 2 части, которые соединены с соответствующими частями рабочей камеры. Керамические пластины с заготовками для обжига размещаются на подовых плитах 8,являющихся частями муфеля. Корпус печи, система автоматического управления и контроля температуры и механизм подъема верхней подвижной части печи на чертежах не показаны. Работа печи осуществляется следующим образом. Заготовки керамических конденсаторов укладывают на керамические пластинки. С помощью подъемного механизма верхняя часть печи приподнимается, обеспечивая доступ к подовым плитам 8. На подовые плиты устанавливаются пластинки с заготовками для обжига, т.е. производится загрузка печи. После окончания загрузки верхняя часть печи опускается и происходит герметичная стыковка подвижной и стационарной частей печи по указанным поверхностям. Затем системой автоматического управления и контроля температуры электронагревателями 7 задается требуемый режим обжига. По выполнении программы обжига верхняя часть печи приподнимается подъемным механизмом, тем самым обеспечивается доступ к продукции, производится выгрузка пластинок с обожженными заготовками и цикл повторяется. 4913 1 Предлагаемая конструкция электропечи позволяет увеличить длину рабочей камеры до необходимых размеров, причем печь может быть, например, полукруглой или других форм, т.е. высокопроизводительной. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
