Способ получения битумной эмульсионной мастики

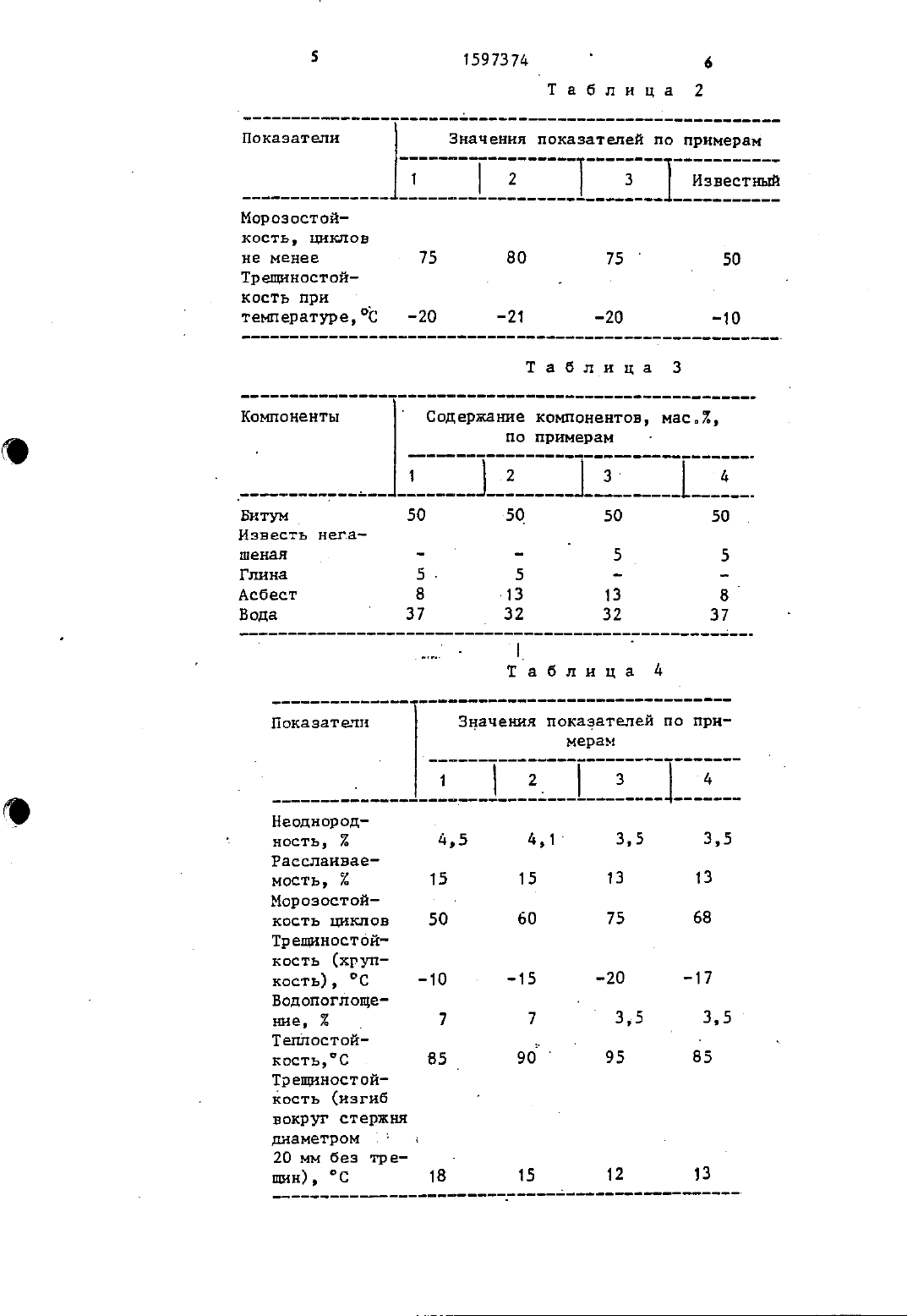

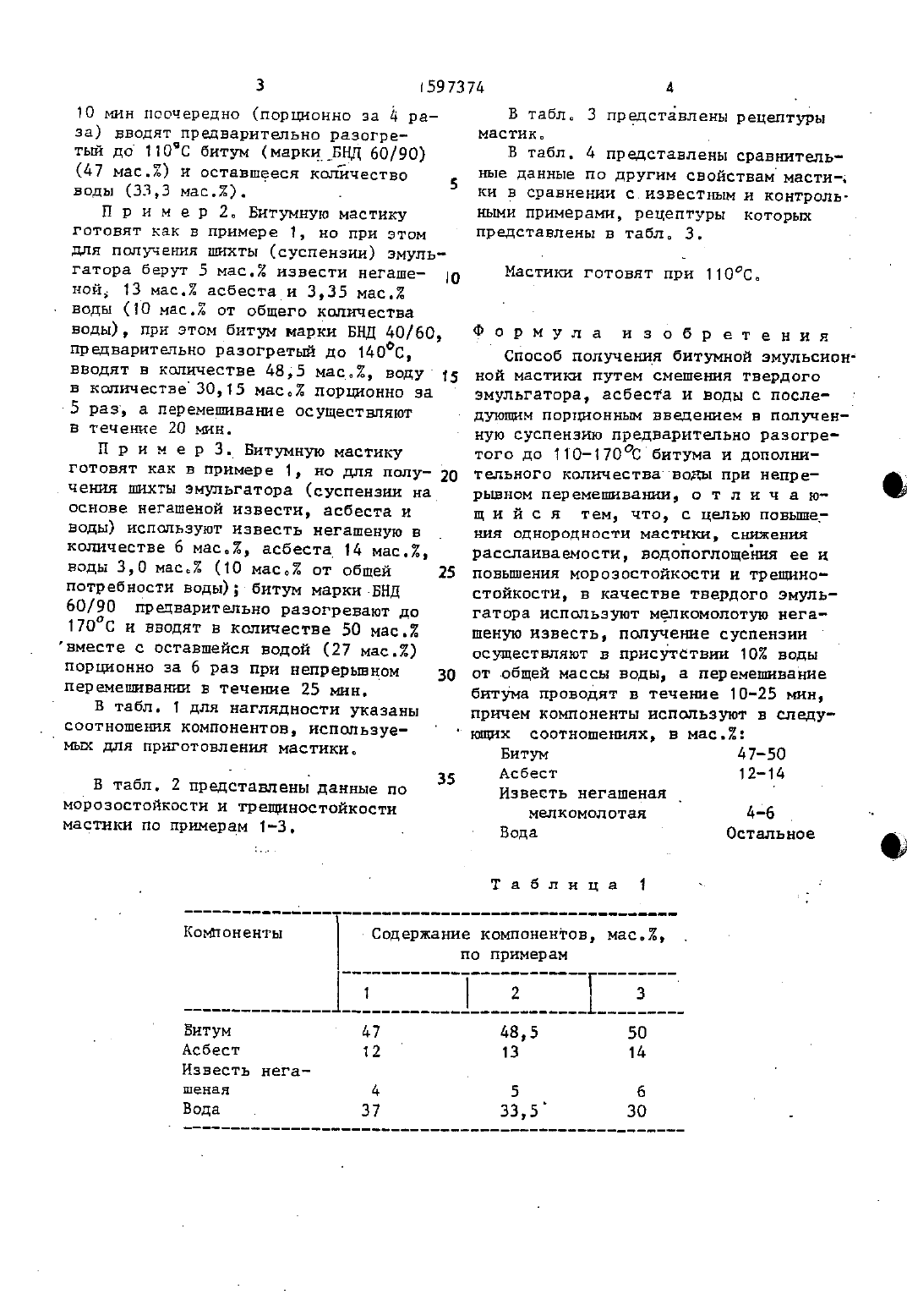

ЗАРЕГИСТРИРОВАН В РЕСПЫБЛИНЕ БЕЛАРУСЬ ПАТЕНТ не 75ГОСМДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОЕРЕТЕНИЯМ И ОТНРЫЧИЯМ ПРИ ПНТ СССР .Республиканские строительные нормы. Проектирование и устройство кровель и гидроизоляции-на основе битумным эмульсионных паст и мастик на твердьш змульгаторах. РСН 295-83, Госстрой УССР, с. 5-9.(54) спосов получения БИТУМНОЙ эмульСИОННОЙ МАСТИКИ 2Изобретение относится к строительным материалам и касается составов мастик для устройства безрулониьш кровель крыл зданий, а теюке для гидроизоляции строительнъш конструкцй.Цель изобретения - повышение однородности мастики, снижение расслаиваемости и водопоглощения ее, а таксже повыене морозостойкости и трещиностойкости.В качестве битума используют битумы нефтяные марок БЦ 60/90, БНД(57) Изобретениеотноситсяхсполучению мастик, используемьш для гидроизоляции строительньш конструкций и уст-д ройства безруддниых кровель кры зданий. Изобретение позволяет повыт сить однородность мастики, снизить еерасслаиваемостЬ ЕЦЦОПОГЛОЩЕНИ И повысить ее морозостойкость и трещинестойкость. Способ получения битум ной эмульсионной мастики заключает ся в смешении твердого эмульгатсра мелкомопотой негашеной извести, асбеста И воды в количестве 10 воды от общей массы воды с последующим порционным введением в полученную суспензию предварительно разогретого до 110-170 С битума н оставшегося допоп- 5 нительного количества воды при не зч прерывном перемешвании в течение 1 10-25 мин. При этом компоненты для 3 приготовленя мастики используют в 1 следующем соотношении, мас битум д 7 - 50, асбест 12 -14, известь негашеная мелкомолотая 4 - 6, вода ос тальноеа 4 таблж 40/60, строительные марок БН 50/50 и др.3 в качестве негашеной извес-0.П р И м е р 3. Битумную зчульсион Ную мастику готовят путем смешивания д мас НеГаШ 50 й Смелкомолотой) извести 1 сорта, 12 мас.2 асбеста и воды, взятой в количестве 3,7 мас...(10 мас. от общего количества воды) в смесителе. Далее в смеситель, содержащий шхту зчтльгатора при непрешшщмпфшшшшышавтщшше10 мин поочередно (порционно за д раза) вводят предварительно разогре тьш до 1 ос битум (маркиБНД 60/90)(47 мас.) н оставшееся количество 5 воды (333 мас.). П р н м е р 2 Битумную мастику готовят как в примере 1, но при этом для получения шихты (суспензии) эмульгатора берут 5 мас.2 извести негашеной, 13 мас.2 асбеста и 3,35 мас.2 воды (10 мас. от общего иоличества воды), при этом битум марки БНД 40/60,предварительно разогреты до 140 С,вводят в количестве 485 мас 2, воду в количестве 3 О,т 5 мас порционно за 5 раз а перемешивание осуществляют в течение 20 шн.П р и м е р 3 Битумную мастику готовят как в примере 1, но для полу 20 чения шихты эмупьгатора (суспензии на основе негашеной извести, асбеста И воды) используют известь негашеную в количестве 6 мас асбеста 1 д мас.2 воды 3,0 мас 2 (10 мас от общей 25 потребности воды) битум марки-БНД 60/90 предварительно разогревают до 17 ОС и вводят в количестве 50 мас.порционно за 6 раз при непрерывном перемешивании в течение 25 мин.В табл. 1 для наглядности указаны соотношения компонентов, используе 30мыт для приготовления мастики.морозостойкости и трещиностойкости мастики по примерам 1-3.В табл 3 представлены рецептуры МЗСТНК . .В табл. 4 представлены сравнительные данные по другим свойствам масти ки в сравнении с известим и контрольными примерами, рецептуры которых представлены в табл. З.Мастики готовят при 11 ОС.Способ получения битумной ЭМУдЬСН 0 Н ной мастики путем смешеня твердого змульгатора, асбеста и воды с последующим порционнм введенем в полученную суспензию предварительно РЗЗОГРЕ того до 11 О 17 ОбитУМа И дОП 0 дНИ тельного количества воды при непрерывном перемешивании, о т л и ч а ющ и й с я тем, что, с целью повшег ния однородности мастики, снижения расслаиваемости водопоглощення ее и повышения морозостойкости и трещиностойкости в качестве твердого эмульгатора используют мелкомолотую негашеную известь, получение суспензии осуществляют в присутствии 102 воды от общей массы воды, а перемешивание битума проводят в течеие 10-25 мин,причем компоненты используют в следу ющих соотношении, в мас.2Битум 47 д 85 50 Асбест 12 13 14 Известь нега шеная 4 5 5 Вода 37 33,5 30Показатели Значения показателей по примерам 1 2 Т 3 1 Известий- 1 Т а б л н ц а д Показатели Значения показателей по примерам 1 2 з 420 мы без тре ища), С 18 15 . 12 13
