Молотковая дробилка

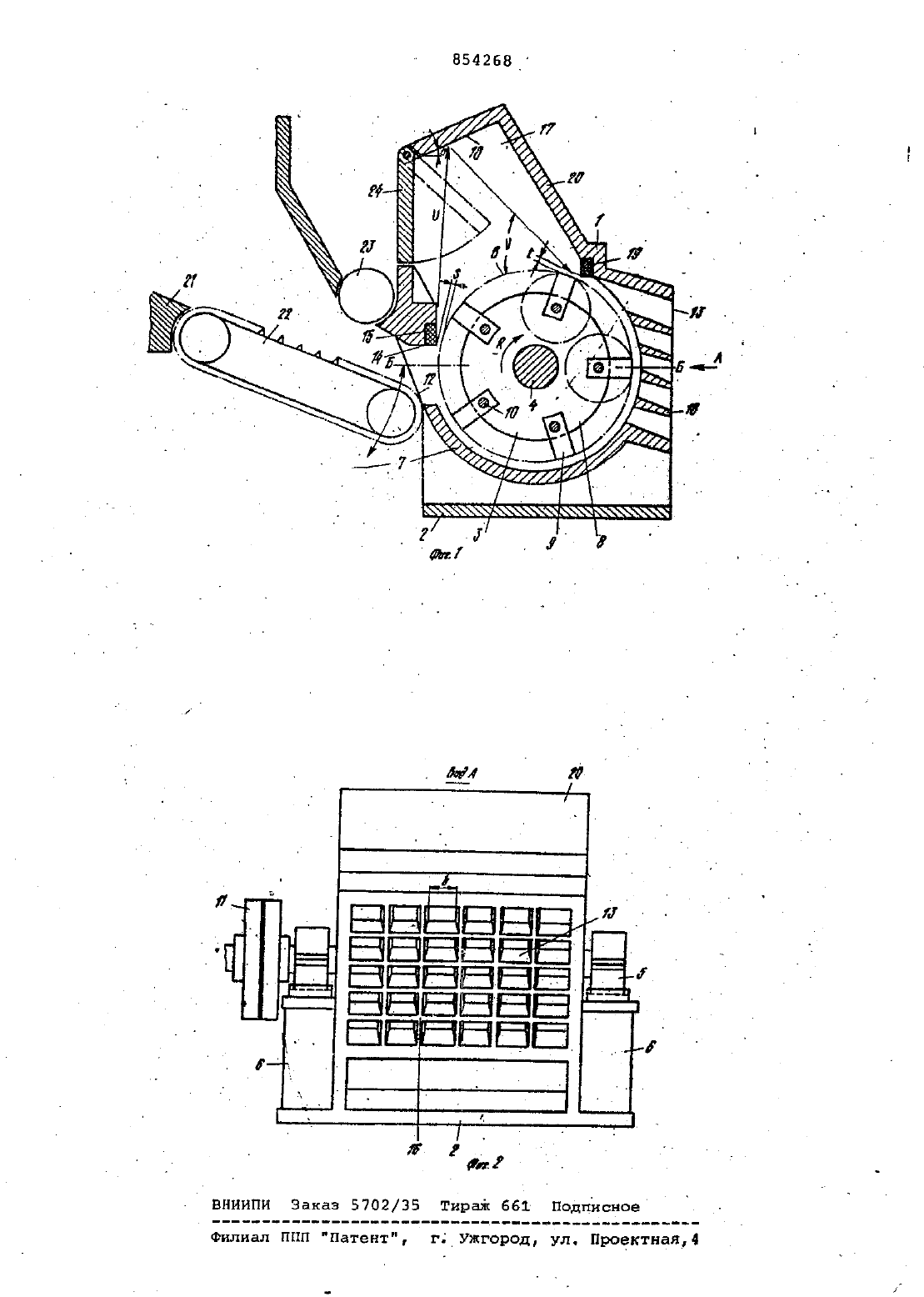

АРЕГРЕСТРИРОЩН дЭ РЕСПУБЛИНЕ г.др.Укдеаннеядцедь достигаетсием что молотковая дробилка, содержащаяр корпус, входиое.ивыходноедотверс тиярасположеНный в корпусе молоткоЬыйсротор и ааходящуюрд над ним. шахту а также нак 6 вадБнщдСР 5 ЖгНа дополнительнойнайоеальнейд причем одна наковальня расподоженанд еерхе. Неи кромке входного отверстия а другая. на внутренней ерхнед-кромне выходного отверстия, осн входнор го и вышодного.отверстии расположены в горизонтальной плоскости, проходя цен через ось ротора, высота шахтыстенка шахты подачи. На Фиг. МОдотйовопдробилки 1 вид А на фиг. 1. . - Молотковая дробилка имеет корпус ,1, который закреплен на фундамент ноиппнте 2. В корпусе 1 расположен молокоэыц ротор-3, дриводимд во дращение через вал 4, с обеих сторон устаноеленныйфв опорах.5 которыеэакрепленыиаопорннх стояках 6.-д ЧЬстъ корпуса 1 двыполненав виде д охвтывакщеи ротор плнты 7. Молотдд ковййдроторЗ состоит из установд Я..ленНыхнавалУ-4 на-определеином, расстоянии друг от друга роторныхр диское 8 между которыми эакрепле н молотки 9 с воэможйостью вращения не осях 10, которые проходят через роторйые диски Вена определенном, . радиальном-расстоянии от вала 4 и параллельно ем.вап 4 с помощъюд тмуфты 11 соединен сприводом(не по дддннш-ЪЬЬ-йд ыцш 1 Акаэан)корпус 1 нмеет Эходйое 12 3 и выгодное отверстия 13. входное от верстие для материала расположено 3соосно с поперечной осью ББ молотт ковогоротора З-верхняя хрома 14 еходного отверстия является частъюсменной наковальни 15 и обеспечива рет на этом месте желательным разрез.щели 5. Выходное отверстие 13 выполнено в виде сортировочного колосникового грохота 16 или перекрывается им и находится на противоположной по отношению к входному отверстию 12колосниковый грохот 16 проходит внутри корпуса на близком расстоянии и параллельно молотковому ударному.сортировочным колосниковым грохотом,так что перед отверстиями колосникового црохота не может осаждаться(прилипать) какойлибо материал. В зоне между входным 12 ивыходным отверстиями 13 расположенная выше молоткового ротора 3 часть корпуса 1 выполнена в виде открытой вниз отражательнон шахты 17, высота которой соответствует диаметру молоткового ротора 3. Нижнее отверстие отражаТЕЛЬНОЙ шахты РЗФСЧИТВНО таким образом, что оно перекрывает расстояние между входным 12 и выходным 13 отверстиями. Сверху (т.е. наружу) откражательная шахта 1 перекрыта наклонной стенкой 18, отражающей попадающий материал в направлении врагцения ротора. Угол си ,на который наклонена стенка 18 к горизонтальной линии, преимущественно выбирается таким образом, что попадающий примерно в направлении Ч материал отражается в направлении стрелки И и снова попадает в зону контура В ударных молотков на то место, где молотки 6 взаимодействуют с наковальней 19, которая закреплена на нижней кромке соседней по отношению к выходному отверстию 13 боковой стенки 20 отражательной шахты н вместе с контуром ударных молотков образует щель обеспечивающую жеЛЗТЕЛЬНУЮ на ЭТОМ МЕСТЕ СТЕПЕНЬ размельчения по кранней мере в одной размерности.Отражательная шахта имеет в проходящем перпендикулярно к 7 роторной оси поперечномтсечении форму открытой вниз трапеции. В направлении роторной оси величина кусков размельчаемого материала обусловливается шириной отверстий колосникового грохота. Предложенная молотковая дробилка работает следующим образом. В товремякак молотковый ротор 3 вращается в направлении вращения Р-ГРОМОЭДКНЭ ОХОДЫ ИЛИ идущие на скрап автомобильные кузова, подается по лотку 21 н далее о помОШюснабженной шпам ленты 22 непрерывно подается (в соответствуюих-случаях гпрн поперечном уплотнении с помощью. установленного вые ленты-валка 23) через входное отверстие 12 в зонуМОЩЬЮ наковальни 15 в качестве обРЗТНОГО НН 0 ТРУМеНТа молотки 9 отреЭают ИЛИ Открывают части материала отподаваемого скрапа и отбрасывают эти части в направлении стрелки ЦВ 0 ТРаЖаТедЬНУЮ шахту 17, в основном к верхней Наклонной стенке 18 отражательной шахты. Благодаря этому отражаемые листовые части при отделенни прилиших загрязнении де-формируются с целью достижения большей плотности материала,. причем они отражаются в направлении стрелки,так что перед второй наковальней 19 они снова захватываются молотками 9. На наковальне 19 происходит дальнейшая размерная проверка или измельчение до размера щели с, после чегочерез сортировочный колосниковый ,грохот 16, только такие части матее риала, которые в одной-или двух размерностях превыают ширину отверстий колосникового грохота, захватывают СЯ МОЛОТКОВЫМ РОТОРОМ С СОРТИРОЕОЧдействия молоткового ротора 3. С поч 55 кл. В 02 С 13/04, 1914.ного колосникового грохота и снова подвергаются воздействию размльчаюр щихзлементов. Массивные материалы,которые не могут быть измельчены ДО ВЕЛИЧИНЫ ОТВЕРСТИЙ КОЛОСНИКОВОЕО грохота 16, становятся заметными В молотковой дробилке вследствие возникновения сильного шума. В этом случае оператор поворачивает выгрузочную дверь 24, опертую к стенке отражательной шахты (в обозначенное штрих-пунктирной линией положение), в котором она перекрещивает основное направление отбрасывания Ц, благодаря чему попадающий на выгрузочную дверь материал отводится наружу.а Применение указанной молотковой дробилки позволяет повысить срок ее службы.Молотковая дробилка, содержащая корпус, входное и выходное отверстия,расположенный в корпусе молотковый ротор и находящуюся наданим шахту, а также.наковальню о т л и ч а ю щ а я с я темчто-с целью повышения срока службы, дробилка снабжена дополнительной наковальней, причем.одна наковальня расположена на верхней кромке входного отверстия, а другая. на внутренней верхней кромке выходного отверстия, оси входного и выодного.отверстин.расположеныв горизонтальной плоскости, проходящей через ось ротора, высота шахты равна диаметру ротора, а верхняя стевкашахты наклонена-в сторону
