Бессорбционное устройство для очистки воздуха от пыли в производственном помещении

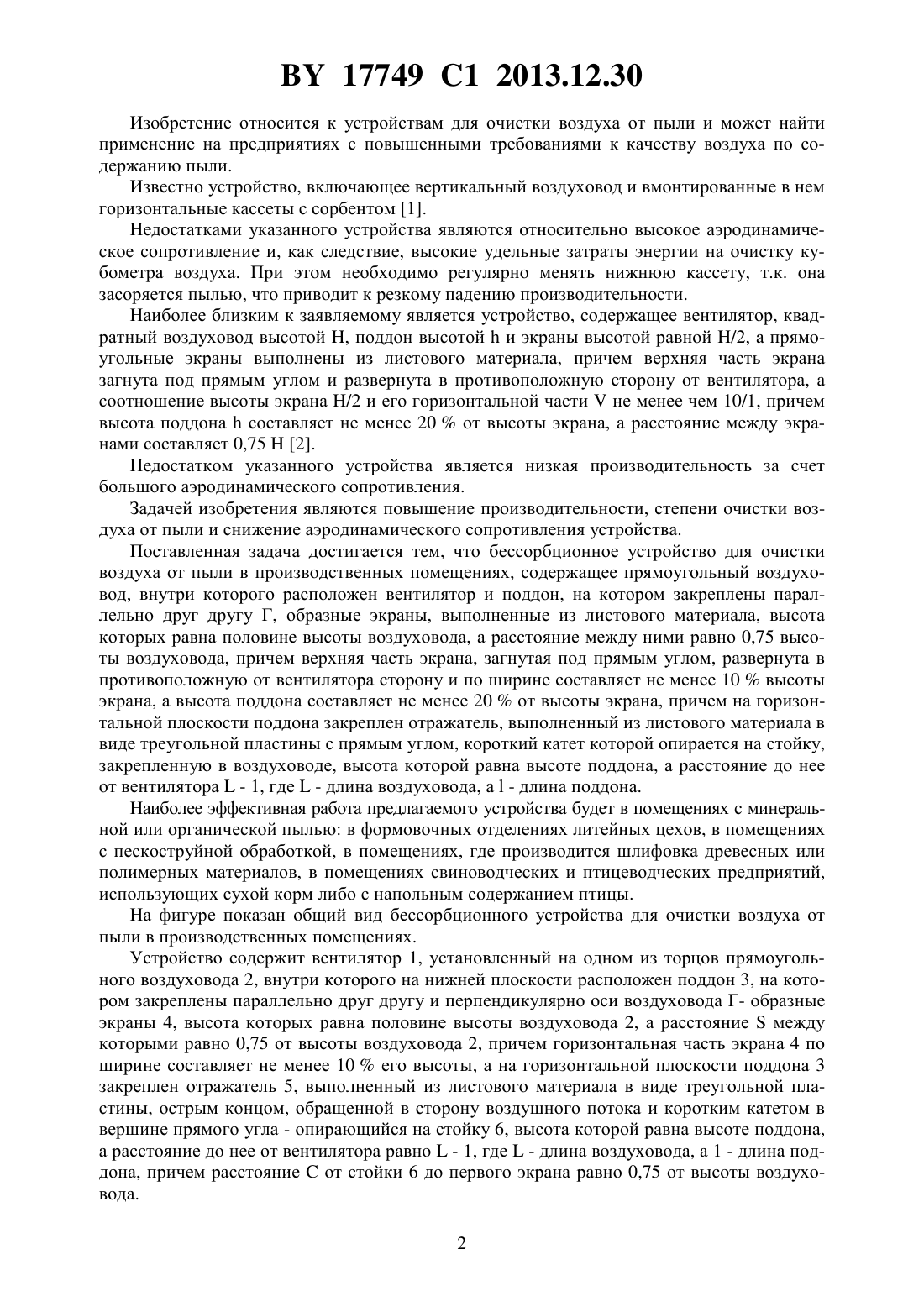

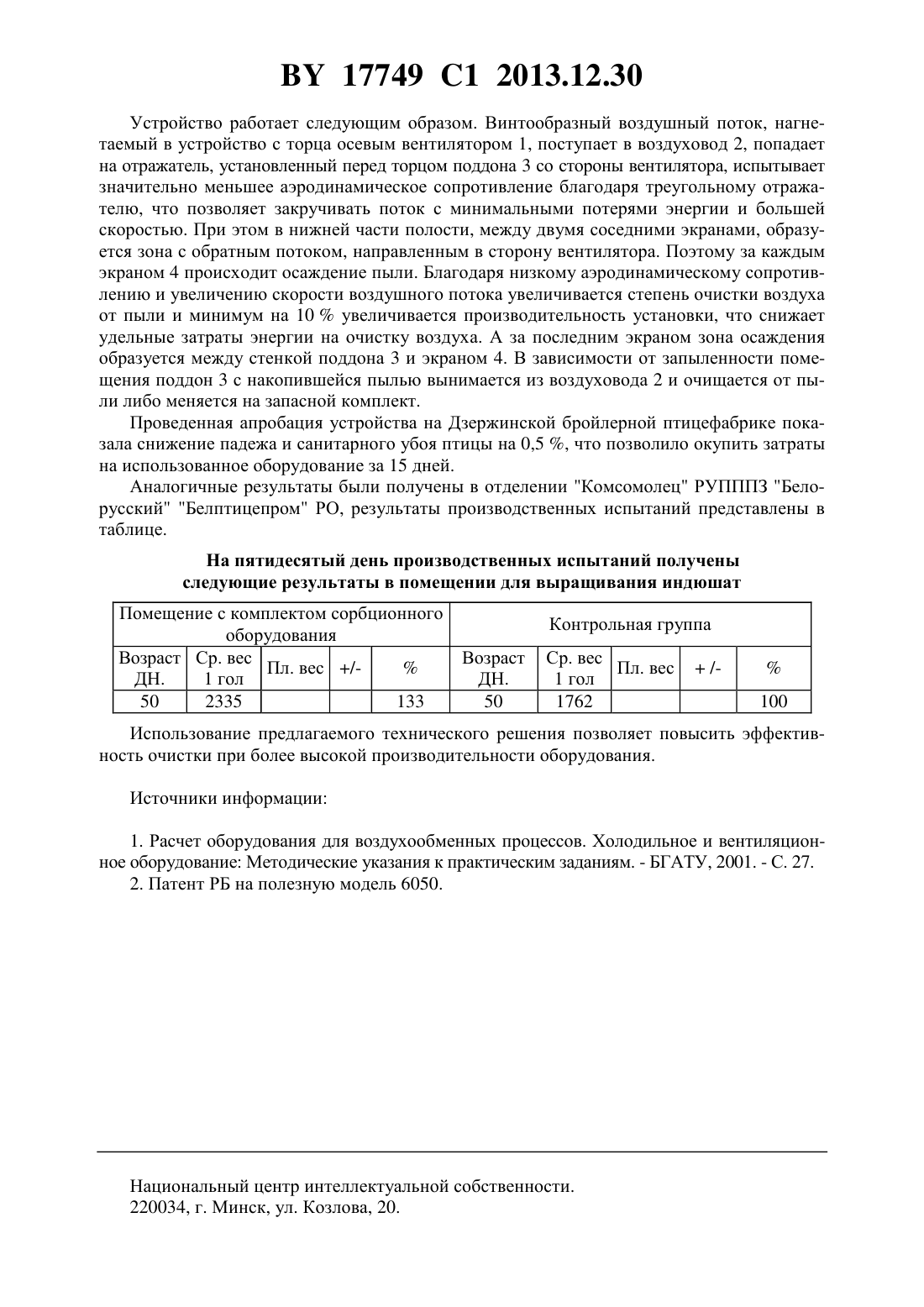

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БЕССОРБЦИОННОЕ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА ОТ ПЫЛИ В ПРОИЗВОДСТВЕННОМ ПОМЕЩЕНИИ(71) Заявитель Государственное научное учреждение Институт природопользования Национальной академии наук Беларуси(72) Авторы Бохан Владимир Владимирович Томсон Алексей Эммануилович Казакевич Дмитрий Апполинарьевич Вербицкий Владимир Фдорович Серебрякова Наталья Григорьевна Мелещенко Борис Антонович(73) Патентообладатель Государственное научное учреждение Институт природопользования Национальной академии наук Беларуси(57) Бессорбционное устройство для очистки воздуха от пыли в производственном помещении, содержащее прямоугольный воздуховод, внутри которого расположены вентилятор и поддон, на котором закреплены параллельно друг другу Г-образные экраны,выполненные из листового материала, высота которых равна половине высоты воздуховода, а расстояние между ними равно 0,75 высоты воздуховода, причем верхняя часть каждого экрана, загнутая под прямым углом, развернута в противоположную сторону от вентилятора и по ширине составляет не менее 10 высоты экрана, а высота поддона составляет не менее 20 от высоты экрана, отличающееся тем, что на горизонтальной плоскости поддона закреплен отражатель, выполненный из листового материала в виде треугольной пластины с прямым углом, короткий катет которой опирается на стойку, закрепленную в воздуховоде, высота которой равна высоте поддона, а расстояние от нее до вентилятора равно- , где- длина воздуховода, а- длина поддона. 17749 1 2013.12.30 Изобретение относится к устройствам для очистки воздуха от пыли и может найти применение на предприятиях с повышенными требованиями к качеству воздуха по содержанию пыли. Известно устройство, включающее вертикальный воздуховод и вмонтированные в нем горизонтальные кассеты с сорбентом 1. Недостатками указанного устройства являются относительно высокое аэродинамическое сопротивление и, как следствие, высокие удельные затраты энергии на очистку кубометра воздуха. При этом необходимо регулярно менять нижнюю кассету, т.к. она засоряется пылью, что приводит к резкому падению производительности. Наиболее близким к заявляемому является устройство, содержащее вентилятор, квадратный воздуховод высотой , поддон высотойи экраны высотой равной /2, а прямоугольные экраны выполнены из листового материала, причем верхняя часть экрана загнута под прямым углом и развернута в противоположную сторону от вентилятора, а соотношение высоты экрана /2 и его горизонтальной частине менее чем 10/1, причем высота поддонасоставляет не менее 20 от высоты экрана, а расстояние между экранами составляет 0,752. Недостатком указанного устройства является низкая производительность за счет большого аэродинамического сопротивления. Задачей изобретения являются повышение производительности, степени очистки воздуха от пыли и снижение аэродинамического сопротивления устройства. Поставленная задача достигается тем, что бессорбционное устройство для очистки воздуха от пыли в производственных помещениях, содержащее прямоугольный воздуховод, внутри которого расположен вентилятор и поддон, на котором закреплены параллельно друг другу Г, образные экраны, выполненные из листового материала, высота которых равна половине высоты воздуховода, а расстояние между ними равно 0,75 высоты воздуховода, причем верхняя часть экрана, загнутая под прямым углом, развернута в противоположную от вентилятора сторону и по ширине составляет не менее 10 высоты экрана, а высота поддона составляет не менее 20 от высоты экрана, причем на горизонтальной плоскости поддона закреплен отражатель, выполненный из листового материала в виде треугольной пластины с прямым углом, короткий катет которой опирается на стойку,закрепленную в воздуховоде, высота которой равна высоте поддона, а расстояние до нее от вентилятора- 1, где- длина воздуховода, а- длина поддона. Наиболее эффективная работа предлагаемого устройства будет в помещениях с минеральной или органической пылью в формовочных отделениях литейных цехов, в помещениях с пескоструйной обработкой, в помещениях, где производится шлифовка древесных или полимерных материалов, в помещениях свиноводческих и птицеводческих предприятий,использующих сухой корм либо с напольным содержанием птицы. На фигуре показан общий вид бессорбционного устройства для очистки воздуха от пыли в производственных помещениях. Устройство содержит вентилятор 1, установленный на одном из торцов прямоугольного воздуховода 2, внутри которого на нижней плоскости расположен поддон 3, на котором закреплены параллельно друг другу и перпендикулярно оси воздуховода Г- образные экраны 4, высота которых равна половине высоты воздуховода 2, а расстояниемежду которыми равно 0,75 от высоты воздуховода 2, причем горизонтальная часть экрана 4 по ширине составляет не менее 10 его высоты, а на горизонтальной плоскости поддона 3 закреплен отражатель 5, выполненный из листового материала в виде треугольной пластины, острым концом, обращенной в сторону воздушного потока и коротким катетом в вершине прямого угла - опирающийся на стойку 6, высота которой равна высоте поддона,а расстояние до нее от вентилятора равно- 1, где- длина воздуховода, а 1 - длина поддона, причем расстояниеот стойки 6 до первого экрана равно 0,75 от высоты воздуховода. 2 17749 1 2013.12.30 Устройство работает следующим образом. Винтообразный воздушный поток, нагнетаемый в устройство с торца осевым вентилятором 1, поступает в воздуховод 2, попадает на отражатель, установленный перед торцом поддона 3 со стороны вентилятора, испытывает значительно меньшее аэродинамическое сопротивление благодаря треугольному отражателю, что позволяет закручивать поток с минимальными потерями энергии и большей скоростью. При этом в нижней части полости, между двумя соседними экранами, образуется зона с обратным потоком, направленным в сторону вентилятора. Поэтому за каждым экраном 4 происходит осаждение пыли. Благодаря низкому аэродинамическому сопротивлению и увеличению скорости воздушного потока увеличивается степень очистки воздуха от пыли и минимум на 10 увеличивается производительность установки, что снижает удельные затраты энергии на очистку воздуха. А за последним экраном зона осаждения образуется между стенкой поддона 3 и экраном 4. В зависимости от запыленности помещения поддон 3 с накопившейся пылью вынимается из воздуховода 2 и очищается от пыли либо меняется на запасной комплект. Проведенная апробация устройства на Дзержинской бройлерной птицефабрике показала снижение падежа и санитарного убоя птицы на 0,5 , что позволило окупить затраты на использованное оборудование за 15 дней. Аналогичные результаты были получены в отделении Комсомолец РУПППЗ Белорусский Белптицепром РО, результаты производственных испытаний представлены в таблице. На пятидесятый день производственных испытаний получены следующие результаты в помещении для выращивания индюшат Помещение с комплектом сорбционного оборудования Возраст Ср. вес Пл. вес / ДН. 1 гол 50 2335 133 Контрольная группа Возраст ДН. 50 Использование предлагаемого технического решения позволяет повысить эффективность очистки при более высокой производительности оборудования. Источники информации 1. Расчет оборудования для воздухообменных процессов. Холодильное и вентиляционное оборудование Методические указания к практическим заданиям. - БГАТУ, 2001. - С. 27. 2. Патент РБ на полезную модель 6050. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
