Устройство для обеззараживания воздуха

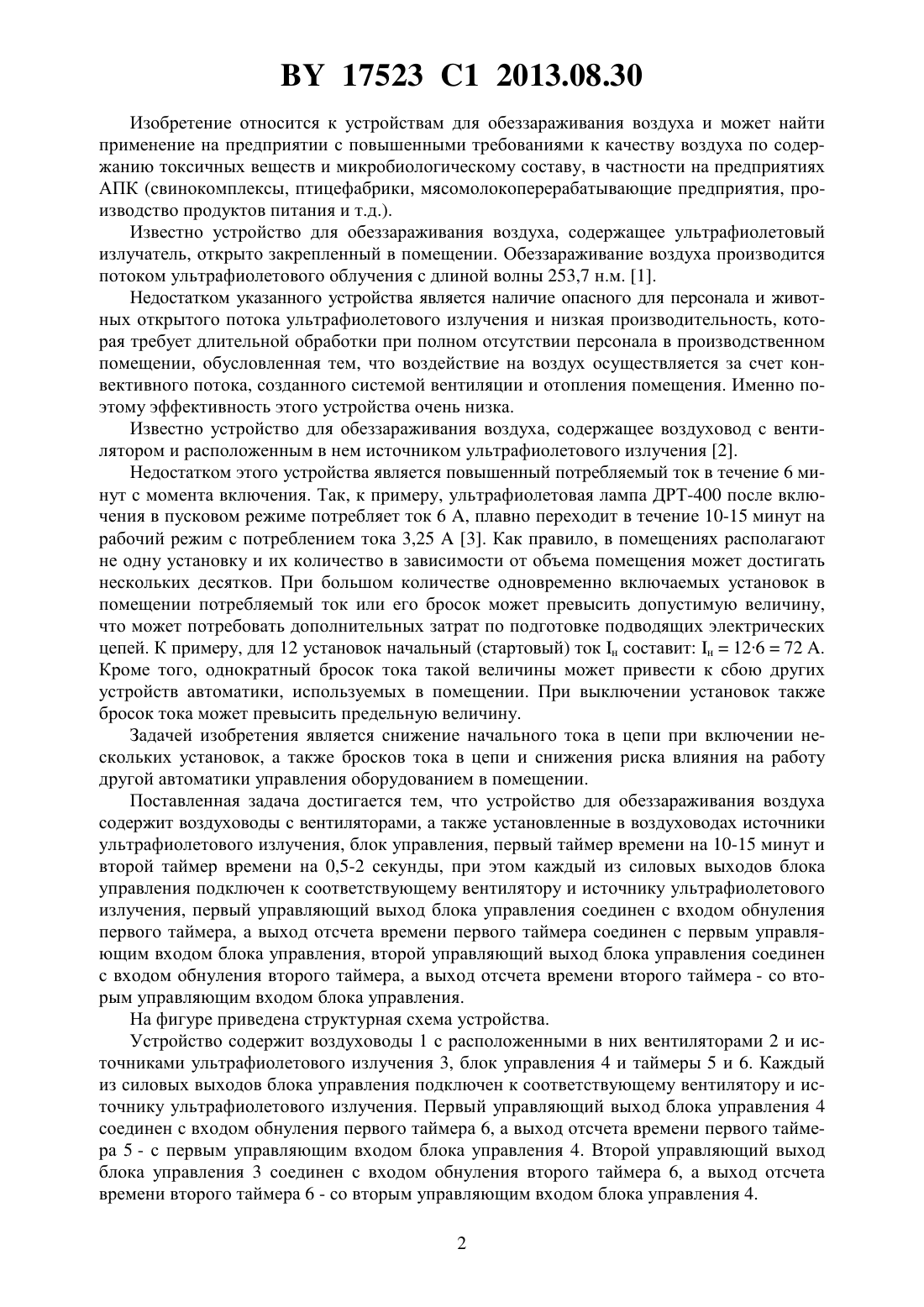

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБЕЗЗАРАЖИВАНИЯ ВОЗДУХА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Бохан Владимир Владимирович Вербицкий Владимир Федорович Николаенков Александр Иванович Мелещенко Борис Антонович Ильютенко Олег Алексеевич Деменок Артем Андреевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для обеззараживания воздуха, содержащее воздуховоды с вентиляторами,а также установленные в воздуховодах источники ультрафиолетового излучения, блок управления, первый таймер времени на 10-15 минут и второй таймер времени на 0,5-2 секунды, при этом каждый из силовых выходов блока управления подключен к соответствующему вентилятору и источнику ультрафиолетового излучения, первый управляющий выход блока управления соединен с входом обнуления первого таймера, а выход отсчета времени первого таймера соединен с первым управляющим входом блока управления, второй управляющий выход блока управления соединен с входом обнуления второго таймера, а выход отсчета времени второго таймера соединен со вторым управляющим входом блока управления. 17523 1 2013.08.30 Изобретение относится к устройствам для обеззараживания воздуха и может найти применение на предприятии с повышенными требованиями к качеству воздуха по содержанию токсичных веществ и микробиологическому составу, в частности на предприятиях АПК (свинокомплексы, птицефабрики, мясомолокоперерабатывающие предприятия, производство продуктов питания и т.д.). Известно устройство для обеззараживания воздуха, содержащее ультрафиолетовый излучатель, открыто закрепленный в помещении. Обеззараживание воздуха производится потоком ультрафиолетового облучения с длиной волны 253,7 н.м. 1. Недостатком указанного устройства является наличие опасного для персонала и животных открытого потока ультрафиолетового излучения и низкая производительность, которая требует длительной обработки при полном отсутствии персонала в производственном помещении, обусловленная тем, что воздействие на воздух осуществляется за счет конвективного потока, созданного системой вентиляции и отопления помещения. Именно поэтому эффективность этого устройства очень низка. Известно устройство для обеззараживания воздуха, содержащее воздуховод с вентилятором и расположенным в нем источником ультрафиолетового излучения 2. Недостатком этого устройства является повышенный потребляемый ток в течение 6 минут с момента включения. Так, к примеру, ультрафиолетовая лампа ДРТ-400 после включения в пусковом режиме потребляет ток 6 , плавно переходит в течение 10-15 минут на рабочий режим с потреблением тока 3,253. Как правило, в помещениях располагают не одну установку и их количество в зависимости от объема помещения может достигать нескольких десятков. При большом количестве одновременно включаемых установок в помещении потребляемый ток или его бросок может превысить допустимую величину,что может потребовать дополнительных затрат по подготовке подводящих электрических цепей. К примеру, для 12 установок начальный (стартовый) ток н составит н 12672 . Кроме того, однократный бросок тока такой величины может привести к сбою других устройств автоматики, используемых в помещении. При выключении установок также бросок тока может превысить предельную величину. Задачей изобретения является снижение начального тока в цепи при включении нескольких установок, а также бросков тока в цепи и снижения риска влияния на работу другой автоматики управления оборудованием в помещении. Поставленная задача достигается тем, что устройство для обеззараживания воздуха содержит воздуховоды с вентиляторами, а также установленные в воздуховодах источники ультрафиолетового излучения, блок управления, первый таймер времени на 10-15 минут и второй таймер времени на 0,5-2 секунды, при этом каждый из силовых выходов блока управления подключен к соответствующему вентилятору и источнику ультрафиолетового излучения, первый управляющий выход блока управления соединен с входом обнуления первого таймера, а выход отсчета времени первого таймера соединен с первым управляющим входом блока управления, второй управляющий выход блока управления соединен с входом обнуления второго таймера, а выход отсчета времени второго таймера - со вторым управляющим входом блока управления. На фигуре приведена структурная схема устройства. Устройство содержит воздуховоды 1 с расположенными в них вентиляторами 2 и источниками ультрафиолетового излучения 3, блок управления 4 и таймеры 5 и 6. Каждый из силовых выходов блока управления подключен к соответствующему вентилятору и источнику ультрафиолетового излучения. Первый управляющий выход блока управления 4 соединен с входом обнуления первого таймера 6, а выход отсчета времени первого таймера 5 - с первым управляющим входом блока управления 4. Второй управляющий выход блока управления 3 соединен с входом обнуления второго таймера 6, а выход отсчета времени второго таймера 6 - со вторым управляющим входом блока управления 4. 2 17523 1 2013.08.30 Устройство работает следующим образом. При включении оборудования блок управления 4 запускает первую установку (включая соответствующий вентилятор 2 и источник ультрафиолетового излучения 4), обнуляет таймер 5. Спустя 10-15 минут таймер 5 подает сигнал блоку управления 4, по которому тот в свою очередь запускает следующую установку и обнуляет таймер 5. Таким образом, поочередно с интервалом 10-15 минут запускаются все установки в помещении. Выключение установок производится в обратном порядке с использованием временных интервалов второго таймера 6. Блок питания 4 выключает первую установку и обнуляет таймер 6, через 0,5-2 секунды по сигналу второго таймера 6 блок управления 4 выключает следующую установку и в свою очередь обнуляет второй таймер 6. Очередность включения и выключения установок не играет роли. Это позволяет снизить стартовый ток и бросок тока в цепи при использовании нескольких установок. Так, при одновременном включении 12 установок стартовый ток и его бросок составит н 12672(при использовании ламп ДРТ-400). Если установки включать поочередно с интервалом 10-15 минут, то максимальный ток в цепи возникнет в момент подключения последней установки и будет равен н 113,25641,75 , то есть в 1,7 раза меньше, а однократные броски тока не превысят 6 . Время задержки второго таймера 5 выбирается в пределах 0,5-2 секунды исходя из реактивных свойств электрической цепи помещения. Так, при одновременном выключении 12 установок бросок тока составит 36 , а при последовательном выключении 3 . Из расчетов для упрощения исключен ток, потребляемый вентиляторами, поскольку им можно пренебречь, так мощность, потребляемая вентилятором ВО-2,5 производства ООО БЕЛТЕХКОМ, составляет 16 Вт. Указанный алгоритм работы блока управления достаточно прост и может быть реализован как на дискретных элементах, так и с помощью контроллера. Предлагаемое устройство в ряде случаев позволит избежать перегрузки в сети, снизить риск сбоя аппаратуры автоматики на предприятии из-за больших бросков тока в момент включения установок. Производственные испытания на 1-ой Минской птицефабрике позволили использовать существующую электрическую сеть без ее доработки, связанной с установкой более мощных автоматов включения сети, расходов на дополнительную проводку и защиту от бросков тока. Источники информации 1. Ладыжский Р.Н. Кондиционирование воздуха. - М. Птицепромиздат. - С. 110. 2. Патент РБ 140, МПК 03 3/00, 2002. 3. Лампа ДРТ-400. - Режим доступа ////.711298565. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
