Шлейф охранной сигнализации

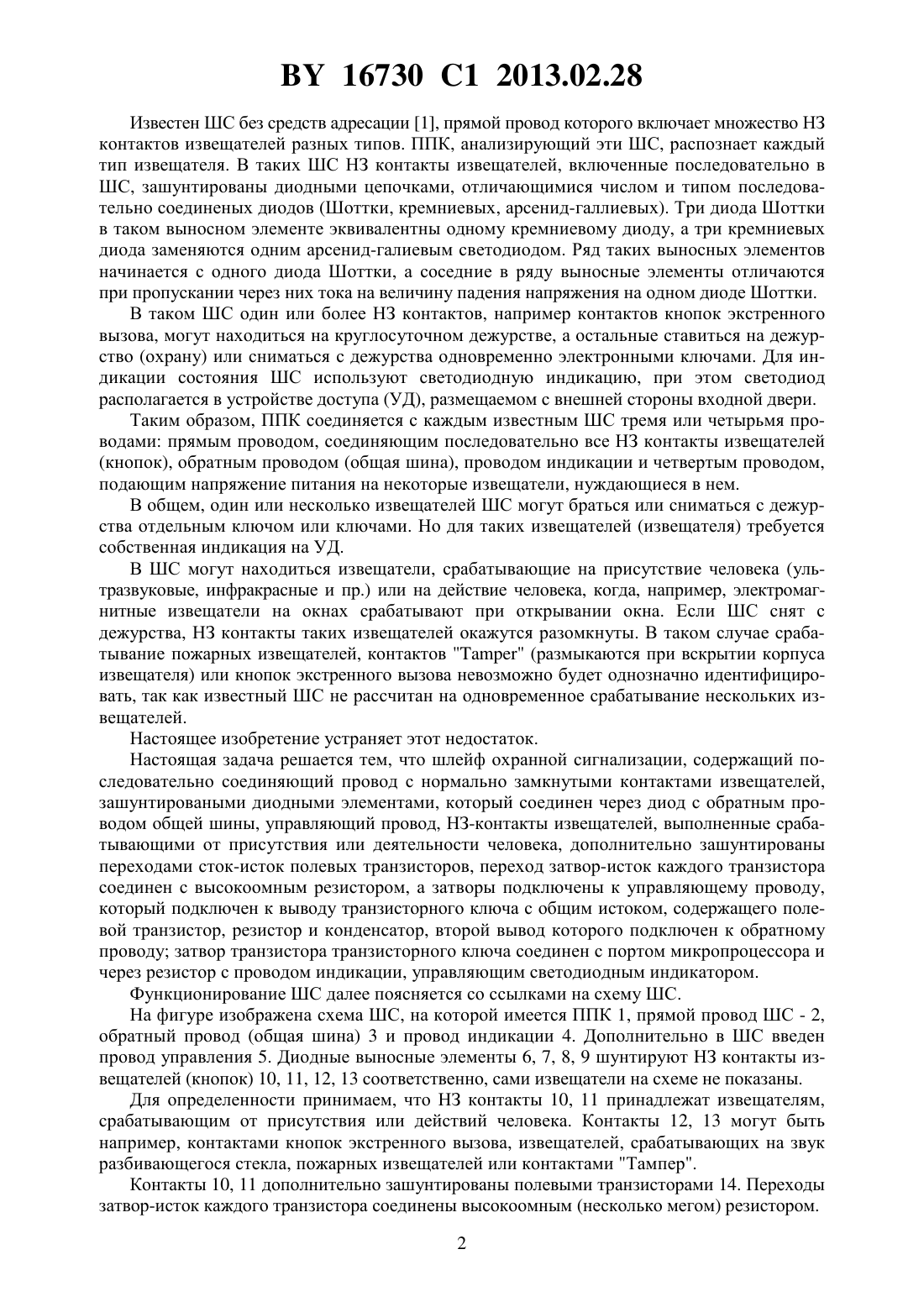

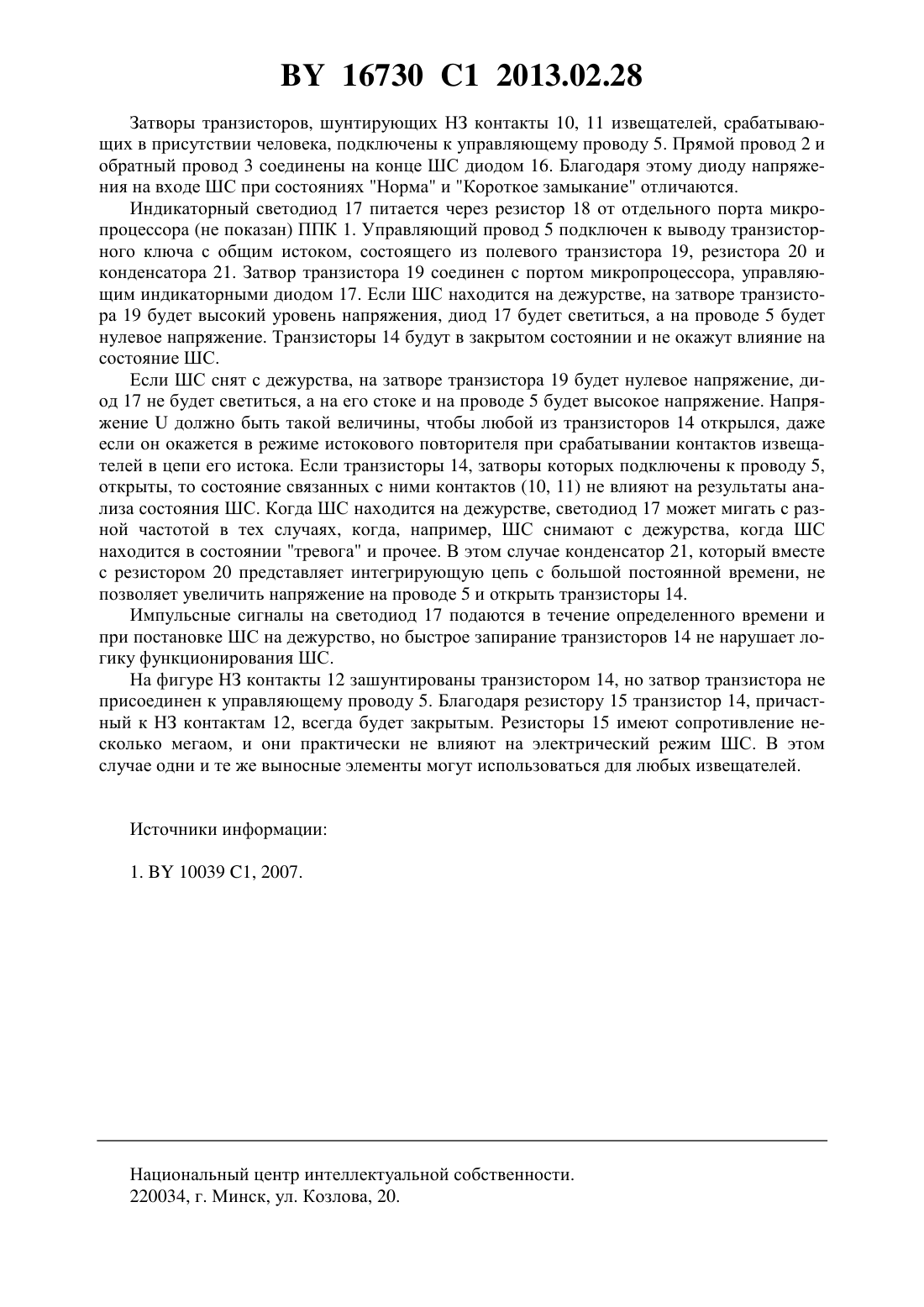

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-исследовательское республиканское унитарное предприятие НИИЭВМ(72) Авторы Басалыга Виктор Федорович Резьков Федор Михайлович(73) Патентообладатель Научно-исследовательское республиканское унитарное предприятие НИИЭВМ(57) Шлейф охранной сигнализации, содержащий последовательно соединяющий прямой провод с нормально замкнутыми контактами извещателей, зашунтированными диодными элементами, который соединен через диод с обратным проводом общей шины, управляющий провод нормально замкнутые контакты извещателей, выполненные срабатывающими от присутствия или деятельности человека, дополнительно зашунтированы переходами стокисток полевых транзисторов, переход затвор-исток каждого транзистора соединен с высокоомным резистором, а затворы подключены к управляющему проводу, который подключен к выводу транзисторного ключа с общим истоком, содержащего полевой транзистор,резистор и конденсатор, второй вывод которого подключен к обратному проводу затвор транзистора транзисторного ключа соединен с портом микропроцессора и через резистор проводом индикации с управляющим светодиодным индикатором. Предлагаемое изобретение относится к системам охраны и, в частности, к аналоговым шлейфам сигнализации (ШС) повышенной информативности. Прибор приемно-контрольный (ППК) на объекте анализирует состояние ШС и передает сообщения на центральный пульт, при этом состояние извещателей с нормально замкнутыми (НЗ) контактами, размыкающимися при срабатывании извещателя, анализируется без применения средств адресации. 16730 1 2013.02.28 Известен ШС без средств адресации 1, прямой провод которого включает множество НЗ контактов извещателей разных типов. ППК, анализирующий эти ШС, распознает каждый тип извещателя. В таких ШС НЗ контакты извещателей, включенные последовательно в ШС, зашунтированы диодными цепочками, отличающимися числом и типом последовательно соединеных диодов (Шоттки, кремниевых, арсенид-галлиевых). Три диода Шоттки в таком выносном элементе эквивалентны одному кремниевому диоду, а три кремниевых диода заменяются одним арсенид-галиевым светодиодом. Ряд таких выносных элементов начинается с одного диода Шоттки, а соседние в ряду выносные элементы отличаются при пропускании через них тока на величину падения напряжения на одном диоде Шоттки. В таком ШС один или более НЗ контактов, например контактов кнопок экстренного вызова, могут находиться на круглосуточном дежурстве, а остальные ставиться на дежурство (охрану) или сниматься с дежурства одновременно электронными ключами. Для индикации состояния ШС используют светодиодную индикацию, при этом светодиод располагается в устройстве доступа (УД), размещаемом с внешней стороны входной двери. Таким образом, ППК соединяется с каждым известным ШС тремя или четырьмя проводами прямым проводом, соединяющим последовательно все НЗ контакты извещателей(кнопок), обратным проводом (общая шина), проводом индикации и четвертым проводом,подающим напряжение питания на некоторые извещатели, нуждающиеся в нем. В общем, один или несколько извещателей ШС могут браться или сниматься с дежурства отдельным ключом или ключами. Но для таких извещателей (извещателя) требуется собственная индикация на УД. В ШС могут находиться извещатели, срабатывающие на присутствие человека (ультразвуковые, инфракрасные и пр.) или на действие человека, когда, например, электромагнитные извещатели на окнах срабатывают при открывании окна. Если ШС снят с дежурства, НЗ контакты таких извещателей окажутся разомкнуты. В таком случае срабатывание пожарных извещателей, контактов(размыкаются при вскрытии корпуса извещателя) или кнопок экстренного вызова невозможно будет однозначно идентифицировать, так как известный ШС не рассчитан на одновременное срабатывание нескольких извещателей. Настоящее изобретение устраняет этот недостаток. Настоящая задача решается тем, что шлейф охранной сигнализации, содержащий последовательно соединяющий провод с нормально замкнутыми контактами извещателей,зашунтироваными диодными элементами, который соединен через диод с обратным проводом общей шины, управляющий провод, НЗ-контакты извещателей, выполненные срабатывающими от присутствия или деятельности человека, дополнительно зашунтированы переходами сток-исток полевых транзисторов, переход затвор-исток каждого транзистора соединен с высокоомным резистором, а затворы подключены к управляющему проводу,который подключен к выводу транзисторного ключа с общим истоком, содержащего полевой транзистор, резистор и конденсатор, второй вывод которого подключен к обратному проводу затвор транзистора транзисторного ключа соединен с портом микропроцессора и через резистор с проводом индикации, управляющим светодиодным индикатором. Функционирование ШС далее поясняется со ссылками на схему ШС. На фигуре изображена схема ШС, на которой имеется ППК 1, прямой провод ШС - 2,обратный провод (общая шина) 3 и провод индикации 4. Дополнительно в ШС введен провод управления 5. Диодные выносные элементы 6, 7, 8, 9 шунтируют НЗ контакты извещателей (кнопок) 10, 11, 12, 13 соответственно, сами извещатели на схеме не показаны. Для определенности принимаем, что НЗ контакты 10, 11 принадлежат извещателям,срабатывающим от присутствия или действий человека. Контакты 12, 13 могут быть например, контактами кнопок экстренного вызова, извещателей, срабатывающих на звук разбивающегося стекла, пожарных извещателей или контактами Тампер. Контакты 10, 11 дополнительно зашунтированы полевыми транзисторами 14. Переходы затвор-исток каждого транзистора соединены высокоомным (несколько мегом) резистором. 2 16730 1 2013.02.28 Затворы транзисторов, шунтирующих НЗ контакты 10, 11 извещателей, срабатывающих в присутствии человека, подключены к управляющему проводу 5. Прямой провод 2 и обратный провод 3 соединены на конце ШС диодом 16. Благодаря этому диоду напряжения на входе ШС при состояниях Норма и Короткое замыкание отличаются. Индикаторный светодиод 17 питается через резистор 18 от отдельного порта микропроцессора (не показан) ППК 1. Управляющий провод 5 подключен к выводу транзисторного ключа с общим истоком, состоящего из полевого транзистора 19, резистора 20 и конденсатора 21. Затвор транзистора 19 соединен с портом микропроцессора, управляющим индикаторными диодом 17. Если ШС находится на дежурстве, на затворе транзистора 19 будет высокий уровень напряжения, диод 17 будет светиться, а на проводе 5 будет нулевое напряжение. Транзисторы 14 будут в закрытом состоянии и не окажут влияние на состояние ШС. Если ШС снят с дежурства, на затворе транзистора 19 будет нулевое напряжение, диод 17 не будет светиться, а на его стоке и на проводе 5 будет высокое напряжение. Напряжениедолжно быть такой величины, чтобы любой из транзисторов 14 открылся, даже если он окажется в режиме истокового повторителя при срабатывании контактов извещателей в цепи его истока. Если транзисторы 14, затворы которых подключены к проводу 5,открыты, то состояние связанных с ними контактов (10, 11) не влияют на результаты анализа состояния ШС. Когда ШС находится на дежурстве, светодиод 17 может мигать с разной частотой в тех случаях, когда, например, ШС снимают с дежурства, когда ШС находится в состоянии тревога и прочее. В этом случае конденсатор 21, который вместе с резистором 20 представляет интегрирующую цепь с большой постоянной времени, не позволяет увеличить напряжение на проводе 5 и открыть транзисторы 14. Импульсные сигналы на светодиод 17 подаются в течение определенного времени и при постановке ШС на дежурство, но быстрое запирание транзисторов 14 не нарушает логику функционирования ШС. На фигуре НЗ контакты 12 зашунтированы транзистором 14, но затвор транзистора не присоединен к управляющему проводу 5. Благодаря резистору 15 транзистор 14, причастный к НЗ контактам 12, всегда будет закрытым. Резисторы 15 имеют сопротивление несколько мегаом, и они практически не влияют на электрический режим ШС. В этом случае одни и те же выносные элементы могут использоваться для любых извещателей. Источники информации 1.10039 1, 2007. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
