Нагреватель электрический

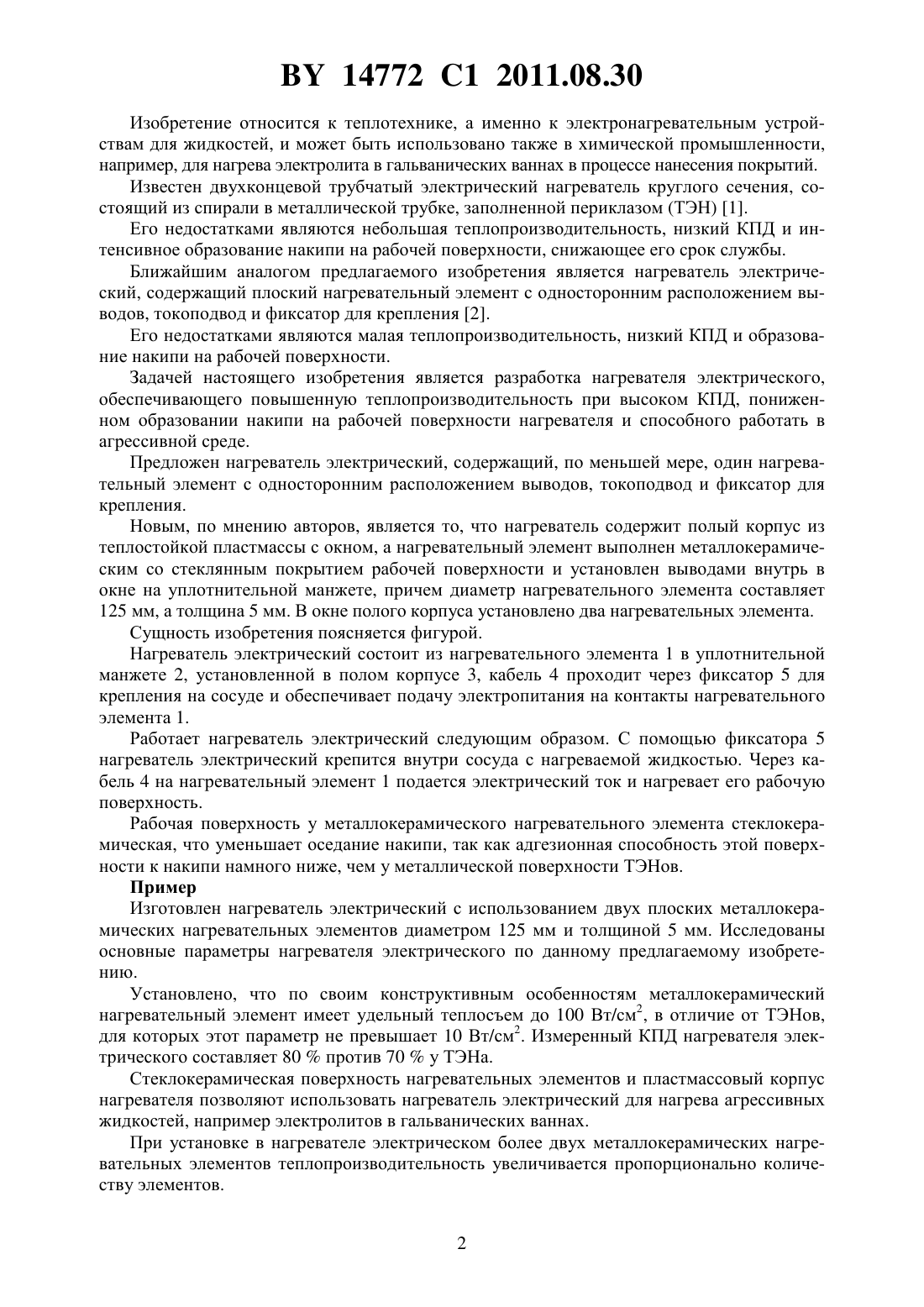

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научнопроизводственное объединение Научно-практический центр Национальной академии наук Беларуси по материаловедению(72) Авторы Говор Геннадий Антонович Дубровенский Владимир Михайлович Шитенков Александр Леонидович(73) Патентообладатель Государственное научно-производственное объединение Научно-практический центр Национальной академии наук Беларуси по материаловедению(57) 1. Нагреватель электрический, содержащий, по меньшей мере, один нагревательный элемент с односторонним расположением выводов, токоподвод и фиксатор для крепления,отличающийся тем, что содержит полый корпус из теплостойкой пластмассы с окном, а нагревательный элемент выполнен металлокерамическим со стеклокерамическим покрытием рабочей поверхности и установлен выводами внутрь в окне на уплотнительной манжете, причем диаметр нагревательного элемента составляет 125 мм, а толщина 5 мм. 2. Нагреватель по п. 1, отличающийся тем, что в окне полого корпуса установлено два нагревательных элемента. 14772 1 2011.08.30 Изобретение относится к теплотехнике, а именно к электронагревательным устройствам для жидкостей, и может быть использовано также в химической промышленности,например, для нагрева электролита в гальванических ваннах в процессе нанесения покрытий. Известен двухконцевой трубчатый электрический нагреватель круглого сечения, состоящий из спирали в металлической трубке, заполненной периклазом (ТЭН) 1. Его недостатками являются небольшая теплопроизводительность, низкий КПД и интенсивное образование накипи на рабочей поверхности, снижающее его срок службы. Ближайшим аналогом предлагаемого изобретения является нагреватель электрический, содержащий плоский нагревательный элемент с односторонним расположением выводов, токоподвод и фиксатор для крепления 2. Его недостатками являются малая теплопроизводительность, низкий КПД и образование накипи на рабочей поверхности. Задачей настоящего изобретения является разработка нагревателя электрического,обеспечивающего повышенную теплопроизводительность при высоком КПД, пониженном образовании накипи на рабочей поверхности нагревателя и способного работать в агрессивной среде. Предложен нагреватель электрический, содержащий, по меньшей мере, один нагревательный элемент с односторонним расположением выводов, токоподвод и фиксатор для крепления. Новым, по мнению авторов, является то, что нагреватель содержит полый корпус из теплостойкой пластмассы с окном, а нагревательный элемент выполнен металлокерамическим со стеклянным покрытием рабочей поверхности и установлен выводами внутрь в окне на уплотнительной манжете, причем диаметр нагревательного элемента составляет 125 мм, а толщина 5 мм. В окне полого корпуса установлено два нагревательных элемента. Сущность изобретения поясняется фигурой. Нагреватель электрический состоит из нагревательного элемента 1 в уплотнительной манжете 2, установленной в полом корпусе 3, кабель 4 проходит через фиксатор 5 для крепления на сосуде и обеспечивает подачу электропитания на контакты нагревательного элемента 1. Работает нагреватель электрический следующим образом. С помощью фиксатора 5 нагреватель электрический крепится внутри сосуда с нагреваемой жидкостью. Через кабель 4 на нагревательный элемент 1 подается электрический ток и нагревает его рабочую поверхность. Рабочая поверхность у металлокерамического нагревательного элемента стеклокерамическая, что уменьшает оседание накипи, так как адгезионная способность этой поверхности к накипи намного ниже, чем у металлической поверхности ТЭНов. Пример Изготовлен нагреватель электрический с использованием двух плоских металлокерамических нагревательных элементов диаметром 125 мм и толщиной 5 мм. Исследованы основные параметры нагревателя электрического по данному предлагаемому изобретению. Установлено, что по своим конструктивным особенностям металлокерамический нагревательный элемент имеет удельный теплосъем до 100 Вт/см 2, в отличие от ТЭНов,для которых этот параметр не превышает 10 Вт/см 2. Измеренный КПД нагревателя электрического составляет 80 против 70 у ТЭНа. Стеклокерамическая поверхность нагревательных элементов и пластмассовый корпус нагревателя позволяют использовать нагреватель электрический для нагрева агрессивных жидкостей, например электролитов в гальванических ваннах. При установке в нагревателе электрическом более двух металлокерамических нагревательных элементов теплопроизводительность увеличивается пропорционально количеству элементов. 2 14772 1 2011.08.30 Источники информации 1. ГОСТ 19108-81. Электронагреватели трубчатые (ТЭН) для бытовых нагревательных электроприборов. Общие технические условия. 2. Патент 2031550, МПК 05 3/78, 1995.03.20. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
