Вибрационно-частотный динамометр
Номер патента: 13394
Опубликовано: 30.06.2010
Авторы: Либенсон Аркадий Борухович, Капустин Владимир Николаевич, Ворса Сергей Александрович, Самосюк Владимир Георгиевич
Текст

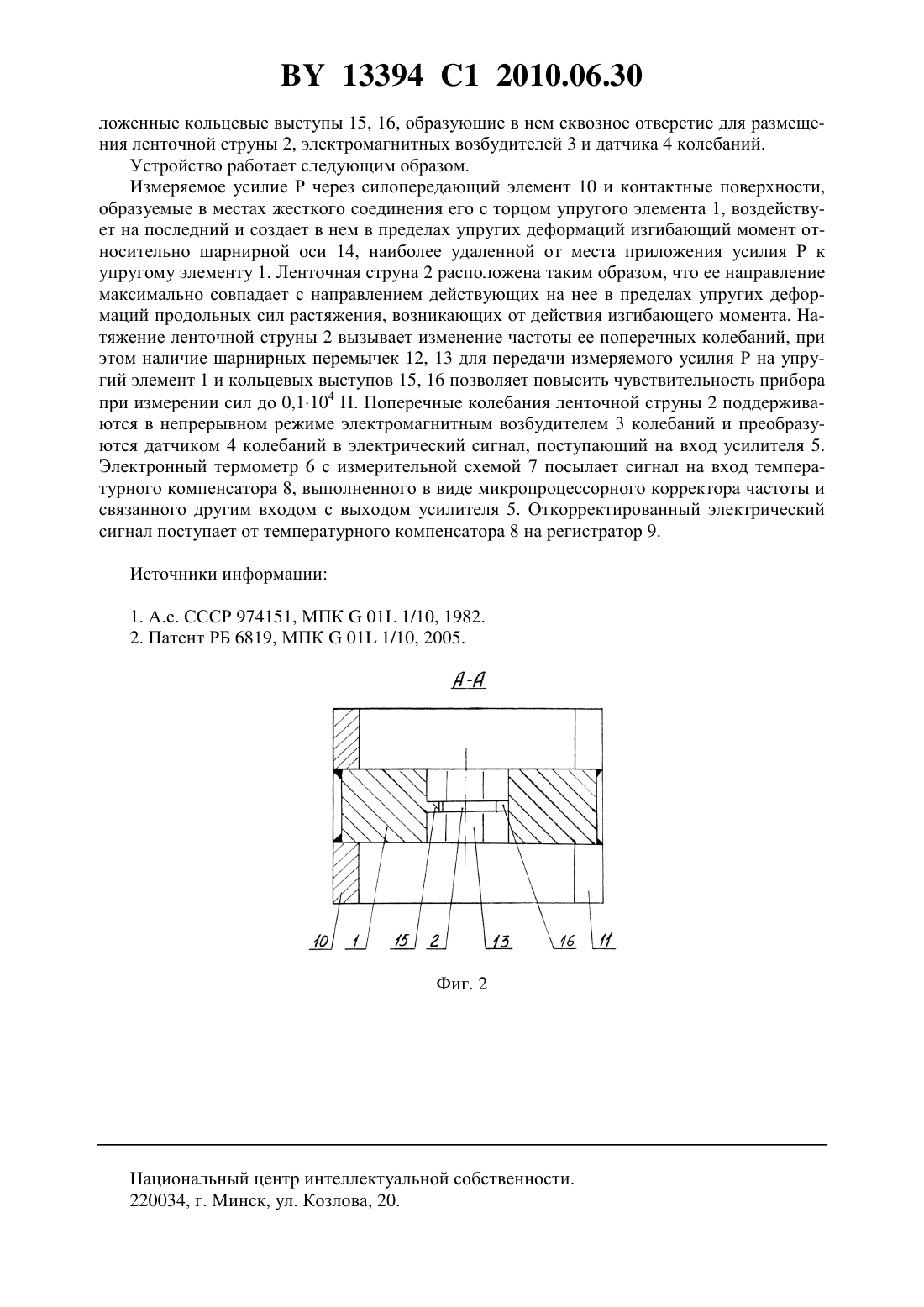

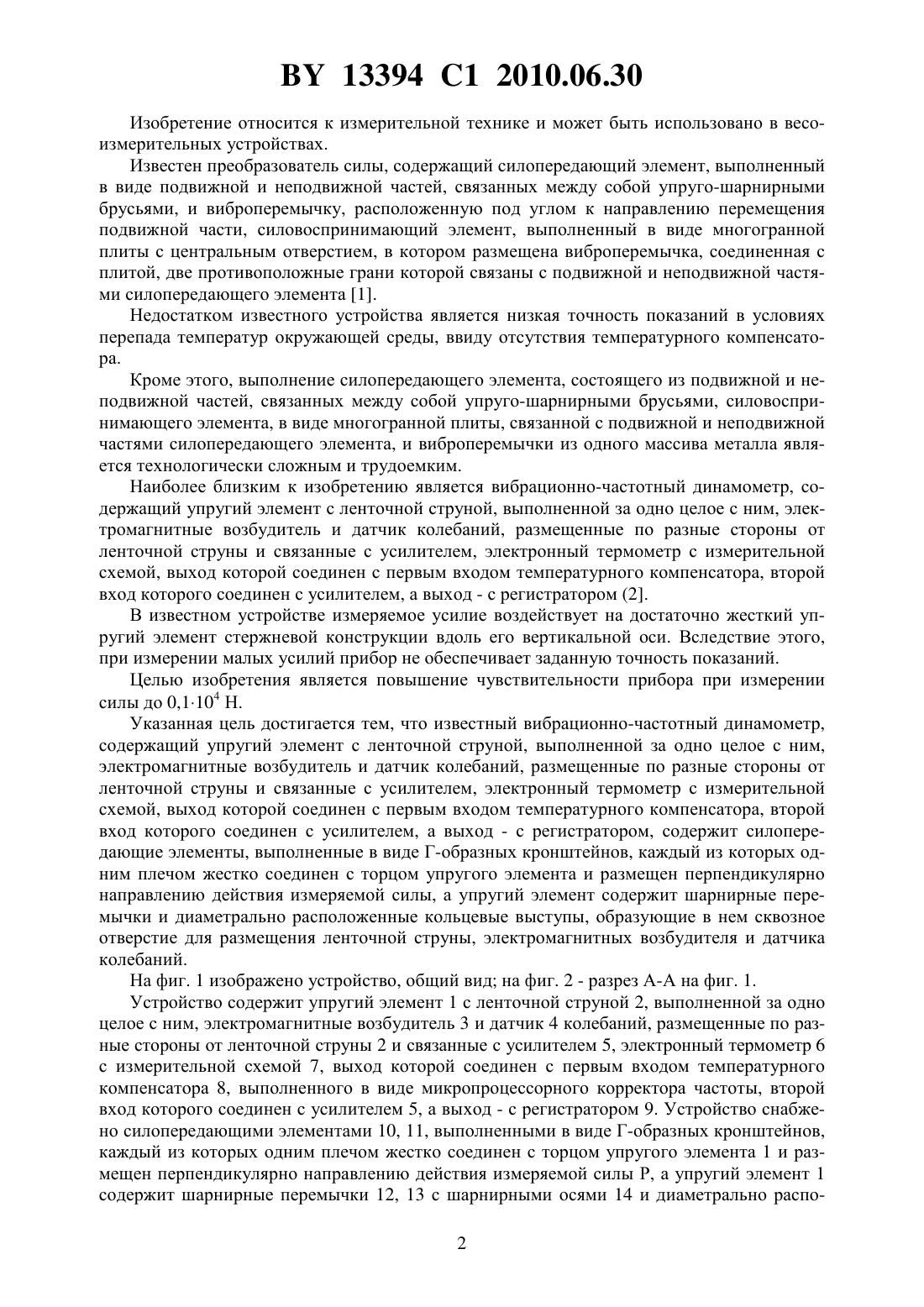

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Ворса Сергей Александрович Либенсон Аркадий Борухович Капустин Владимир Николаевич Самосюк Владимир Георгиевич(72) Авторы Ворса Сергей Александрович Либенсон Аркадий Борухович Капустин Владимир Николаевич Самосюк Владимир Георгиевич(73) Патентообладатели Ворса Сергей Александрович Либенсон Аркадий Борухович Капустин Владимир Николаевич Самосюк Владимир Георгиевич(57) Вибрационно-частотный динамометр, содержащий упругий элемент с ленточной струной, выполненной за одно целое с ним, электромагнитные возбудитель и датчик колебаний, размещенные по разные стороны от ленточной струны и связанные с усилителем,электронный термометр с измерительной схемой, выход которой соединен с первым входом температурного компенсатора, второй вход которого соединен с усилителем, а выход с регистратором, отличающийся тем, что содержит силопередающие элементы, выполненные в виде Г-образных кронштейнов, каждый из которых одним плечом жестко соединен с торцом упругого элемента и размещен перпендикулярно направлению действия измеряемой силы, а упругий элемент содержит шарнирные перемычки и диаметрально расположенные кольцевые выступы, образующие в нем сквозное отверстие для размещения ленточной струны, электромагнитных возбудителей и датчика колебаний. 13394 1 2010.06.30 Изобретение относится к измерительной технике и может быть использовано в весоизмерительных устройствах. Известен преобразователь силы, содержащий силопередающий элемент, выполненный в виде подвижной и неподвижной частей, связанных между собой упруго-шарнирными брусьями, и виброперемычку, расположенную под углом к направлению перемещения подвижной части, силовоспринимающий элемент, выполненный в виде многогранной плиты с центральным отверстием, в котором размещена виброперемычка, соединенная с плитой, две противоположные грани которой связаны с подвижной и неподвижной частями силопередающего элемента 1. Недостатком известного устройства является низкая точность показаний в условиях перепада температур окружающей среды, ввиду отсутствия температурного компенсатора. Кроме этого, выполнение силопередающего элемента, состоящего из подвижной и неподвижной частей, связанных между собой упруго-шарнирными брусьями, силовоспринимающего элемента, в виде многогранной плиты, связанной с подвижной и неподвижной частями силопередающего элемента, и виброперемычки из одного массива металла является технологически сложным и трудоемким. Наиболее близким к изобретению является вибрационно-частотный динамометр, содержащий упругий элемент с ленточной струной, выполненной за одно целое с ним, электромагнитные возбудитель и датчик колебаний, размещенные по разные стороны от ленточной струны и связанные с усилителем, электронный термометр с измерительной схемой, выход которой соединен с первым входом температурного компенсатора, второй вход которого соединен с усилителем, а выход - с регистратором (2. В известном устройстве измеряемое усилие воздействует на достаточно жесткий упругий элемент стержневой конструкции вдоль его вертикальной оси. Вследствие этого,при измерении малых усилий прибор не обеспечивает заданную точность показаний. Целью изобретения является повышение чувствительности прибора при измерении силы до 0,1104 Н. Указанная цель достигается тем, что известный вибрационно-частотный динамометр,содержащий упругий элемент с ленточной струной, выполненной за одно целое с ним,электромагнитные возбудитель и датчик колебаний, размещенные по разные стороны от ленточной струны и связанные с усилителем, электронный термометр с измерительной схемой, выход которой соединен с первым входом температурного компенсатора, второй вход которого соединен с усилителем, а выход - с регистратором, содержит силопередающие элементы, выполненные в виде Г-образных кронштейнов, каждый из которых одним плечом жестко соединен с торцом упругого элемента и размещен перпендикулярно направлению действия измеряемой силы, а упругий элемент содержит шарнирные перемычки и диаметрально расположенные кольцевые выступы, образующие в нем сквозное отверстие для размещения ленточной струны, электромагнитных возбудителя и датчика колебаний. На фиг. 1 изображено устройство, общий вид на фиг. 2 - разрез А-А на фиг. 1. Устройство содержит упругий элемент 1 с ленточной струной 2, выполненной за одно целое с ним, электромагнитные возбудитель 3 и датчик 4 колебаний, размещенные по разные стороны от ленточной струны 2 и связанные с усилителем 5, электронный термометр 6 с измерительной схемой 7, выход которой соединен с первым входом температурного компенсатора 8, выполненного в виде микропроцессорного корректора частоты, второй вход которого соединен с усилителем 5, а выход - с регистратором 9. Устройство снабжено силопередающими элементами 10, 11, выполненными в виде Г-образных кронштейнов,каждый из которых одним плечом жестко соединен с торцом упругого элемента 1 и размещен перпендикулярно направлению действия измеряемой силы Р, а упругий элемент 1 содержит шарнирные перемычки 12, 13 с шарнирными осями 14 и диаметрально распо 2 13394 1 2010.06.30 ложенные кольцевые выступы 15, 16, образующие в нем сквозное отверстие для размещения ленточной струны 2, электромагнитных возбудителей 3 и датчика 4 колебаний. Устройство работает следующим образом. Измеряемое усилие Р через силопередающий элемент 10 и контактные поверхности,образуемые в местах жесткого соединения его с торцом упругого элемента 1, воздействует на последний и создает в нем в пределах упругих деформаций изгибающий момент относительно шарнирной оси 14, наиболее удаленной от места приложения усилия Р к упругому элементу 1. Ленточная струна 2 расположена таким образом, что ее направление максимально совпадает с направлением действующих на нее в пределах упругих деформаций продольных сил растяжения, возникающих от действия изгибающего момента. Натяжение ленточной струны 2 вызывает изменение частоты ее поперечных колебаний, при этом наличие шарнирных перемычек 12, 13 для передачи измеряемого усилия Р на упругий элемент 1 и кольцевых выступов 15, 16 позволяет повысить чувствительность прибора при измерении сил до 0,1104 Н. Поперечные колебания ленточной струны 2 поддерживаются в непрерывном режиме электромагнитным возбудителем 3 колебаний и преобразуются датчиком 4 колебаний в электрический сигнал, поступающий на вход усилителя 5. Электронный термометр 6 с измерительной схемой 7 посылает сигнал на вход температурного компенсатора 8, выполненного в виде микропроцессорного корректора частоты и связанного другим входом с выходом усилителя 5. Откорректированный электрический сигнал поступает от температурного компенсатора 8 на регистратор 9. Источники информации 1. А.с. СССР 974151, МПК 01 1/10, 1982. 2. Патент РБ 6819, МПК 01 1/10, 2005. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: G01L 1/10
Метки: динамометр, вибрационно-частотный
