Электродное стекло

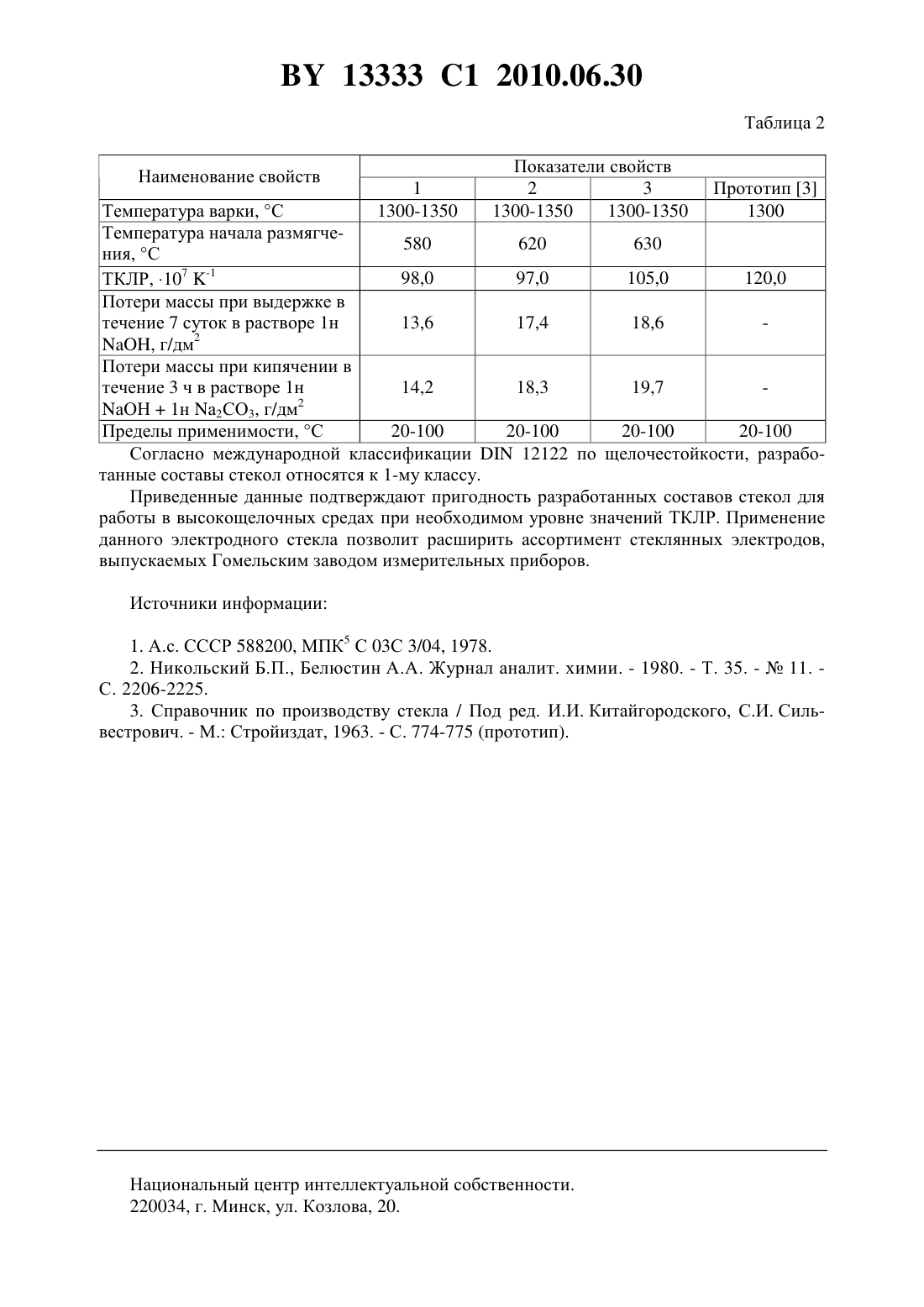

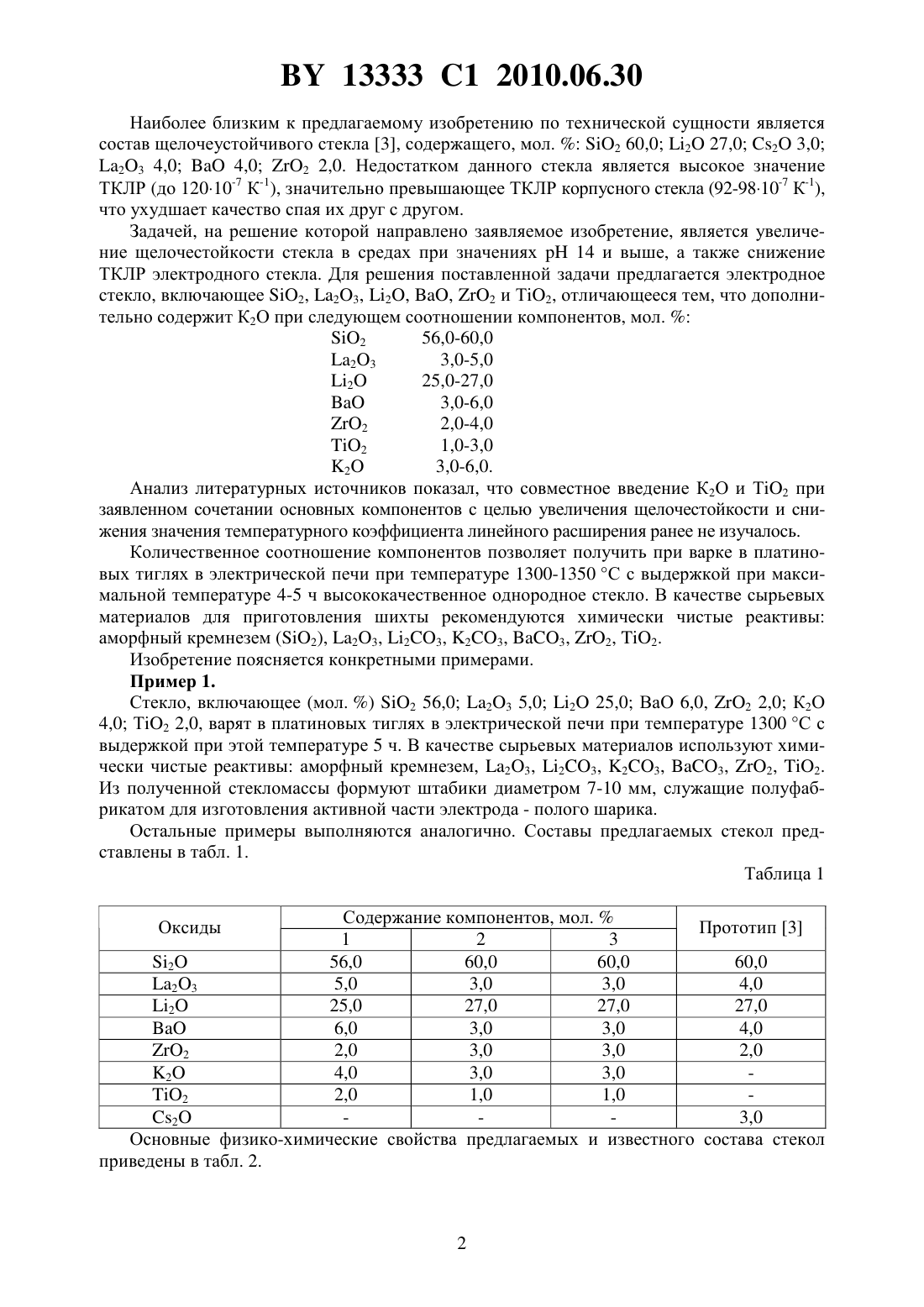

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Бобкова Нинель Мироновна Трусова Екатерина Евгеньевна Кищук Елена Владимировна(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(56) Справочник по производству стекла.М. Стройиздат, 1963.- Т. 1.- С. 774-775.11293 1, 2008.202490, 1967. НИКОЛЬСКИЙ Б.П. и др. Журнал аналитической химии.- 1980.- Т. .Вып. 11.- С. 2209-2210.588200, 1978.4028196, 1977.19929238 1, 2000.(57) Электродное стекло, включающее 2, 23, 2, , 2 и 2, отличающееся тем, что дополнительно содержит 2 при следующем соотношении компонентов,мол.2 56,0-60,0 23 3,0-5,0 2 25,0-27,0 Изобретение относится к электродным стеклам, которые могут быть использованы для изготовления стеклянных электродов -метрических приборов, способных работать в высокощелочных средах с 14 и выше. Известен состав электродного стекла с расширенным температурным интервалом работы, содержащий, мас.2 55-58 2 18-20 А 2 О 3 18-20 В 2 О 3 3-4 2 0,5-4 2 0,1-3 1. Недостатком этого стекла является повышенное значение температурного коэффициента линейного расширения (ТКЛР) и ограниченное значениеизмеряемых растворов - до 12,5. Известны также составы электродных стекол с интервалом измерения 6-14, содержащие, мас.2 28-33 2 0-22-3 23 3-4 2 - остальное 2. Недостатком данного стекла является нестабильность электродной функции. 13333 1 2010.06.30 Наиболее близким к предлагаемому изобретению по технической сущности является состав щелочеустойчивого стекла 3, содержащего, мол.2 60,0 2 27,0 2 3,0 23 4,04,0 2 2,0. Недостатком данного стекла является высокое значение ТКЛР (до 12010-7 К-1), значительно превышающее ТКЛР корпусного стекла (92-9810-7 К-1),что ухудшает качество спая их друг с другом. Задачей, на решение которой направлено заявляемое изобретение, является увеличение щелочестойкости стекла в средах при значениях 14 и выше, а также снижение ТКЛР электродного стекла. Для решения поставленной задачи предлагается электродное стекло, включающее 2, 23, 2, , 2 и Т 2, отличающееся тем, что дополнительно содержит К 2 О при следующем соотношении компонентов, мол.2 56,0-60,0 23 3,0-5,0 2 25,0-27,0 3,0-6,0 2 2,0-4,0 2 1,0-3,0 2 3,0-6,0. Анализ литературных источников показал, что совместное введение К 2 О и Т 2 при заявленном сочетании основных компонентов с целью увеличения щелочестойкости и снижения значения температурного коэффициента линейного расширения ранее не изучалось. Количественное соотношение компонентов позволяет получить при варке в платиновых тиглях в электрической печи при температуре 1300-1350 С с выдержкой при максимальной температуре 4-5 ч высококачественное однородное стекло. В качестве сырьевых материалов для приготовления шихты рекомендуются химически чистые реактивы аморфный кремнезем (2), 23, 23, 23, 3, 2, 2. Изобретение поясняется конкретными примерами. Пример 1. Стекло, включающее (мол. ) 2 56,0 23 5,0 2 25,0 ВаО 6,0, 2 2,0 К 2 О 4,0 Т 2 2,0, варят в платиновых тиглях в электрической печи при температуре 1300 С с выдержкой при этой температуре 5 ч. В качестве сырьевых материалов используют химически чистые реактивы аморфный кремнезем, 23, 23, 23, 3, 2, 2. Из полученной стекломассы формуют штабики диаметром 7-10 мм, служащие полуфабрикатом для изготовления активной части электрода - полого шарика. Остальные примеры выполняются аналогично. Составы предлагаемых стекол представлены в табл. 1. Таблица 1 Содержание компонентов, мол.Прототип 3 1 2 3 2 56,0 60,0 60,0 60,0 23 5,0 3,0 3,0 4,0 2 25,0 27,0 27,0 27,0 6,0 3,0 3,0 4,0 2 2,0 3,0 3,0 2,0 2 4,0 3,0 3,0 2 2,0 1,0 1,0 2 3,0 Основные физико-химические свойства предлагаемых и известного состава стекол приведены в табл. 2. Оксиды 1 Прототип 3 Температура варки, С 1300-1350 1300 Температура начала размягче 580 620 630 ния, С 98,0 97,0 105,0 120,0 ТКЛР, 107 -1 Потери массы при выдержке в течение 7 суток в растворе 1 н 13,6 17,4 18,6 2, г/дм Потери массы при кипячении в течение 3 ч в растворе 1 н 14,2 18,3 19,7 аОН 1 н а 2 СО 3, г/дм 2 Пределы применимости, С 20-100 20-100 20-100 20-100 Согласно международной классификации 12122 по щелочестойкости, разработанные составы стекол относятся к 1-му классу. Приведенные данные подтверждают пригодность разработанных составов стекол для работы в высокощелочных средах при необходимом уровне значений ТКЛР. Применение данного электродного стекла позволит расширить ассортимент стеклянных электродов,выпускаемых Гомельским заводом измерительных приборов. Источники информации 1. А.с. СССР 588200, МПК 5 С 03 С 3/04, 1978. 2. Никольский Б.П., Белюстин А.А. Журнал аналит. химии. - 1980. - Т. 35. -11. С. 2206-2225. 3. Справочник по производству стекла / Под ред. И.И. Китайгородского, С.И. Сильвестрович. - М. Стройиздат, 1963. - С. 774-775 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
