Электромагнитный насос

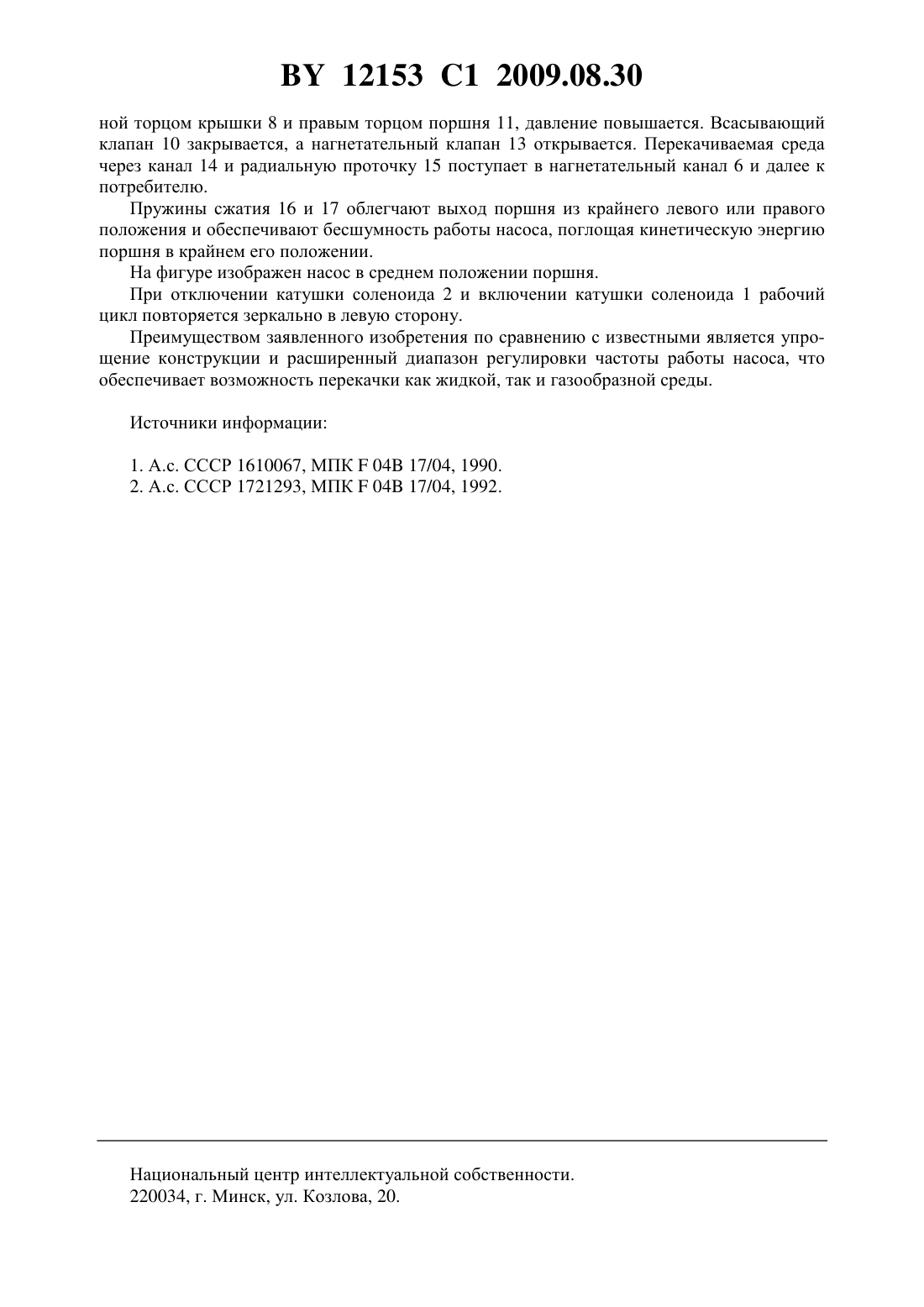

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научнопроизводственное объединение Научно-практический центр Национальной академии наук Беларуси по материаловедению(72) Авторы Говор Геннадий Антонович Дубровенский Владимир Михайлович(73) Патентообладатель Государственное научно-производственное объединение Научно-практический центр Национальной академии наук Беларуси по материаловедению(57) Электромагнитный насос, содержащий охваченный катушками соленоидов и размещенный в корпусе поршень, между торцами которого и торцевыми крышками корпуса образованы две рабочие полости, сообщенные через соответствующие всасывающий и нагнетательный клапаны с источником перекачиваемой среды и потребителем, и две пружины сжатия, установленные с возможностью взаимодействия с поршнем и размещенные с противоположных торцов поршня, при этом всасывающие клапаны установлены в торцевых крышках корпуса, отличающийся тем, что катушки соленоидов и корпус разделены центральной втулкой из немагнитного материала с нагнетательным каналом,нагнетательные клапаны расположены по торцам поршня и сообщены каналом с радиальной проточкой, сообщенной с нагнетательным каналом и размещенной на внешней поверхности поршня, а пружины сжатия размещены в рабочих полостях. 12153 1 2009.08.30 Изобретение относится к технике насосостроения. Известен электромагнитный насос, содержащий корпус, в котором соосно установлены катушки соленоидов, расположенный в осевом канале соленоидов поршень-сердечник,в торцах которого выполнены с двух сторон центральные выемки для ответных цилиндрических выступов, установленных в торцевых стенках корпуса. Поршень образует с торцевыми стенками корпуса полости переменного объема, сообщающиеся всасывающими и нагнетательными клапанами с источником перекачиваемой среды и ее потребителем 1. Недостатком данного насоса является сложность конструкции. Ближайшим прототипом данного изобретения является электромагнитный насос, содержащий охваченный катушками соленоидов и размещенный в корпусе поршень, между торцами которого и торцевыми крышками корпуса образованы две рабочие полости, сообщенные через соответствующие всасывающий и нагнетательный поочередно переключаемые клапаны с источником перекачиваемой среды и потребителем, и пружины сжатия,установленные с возможностью взаимодействия с поршнем, который выполнен в виде полого цилиндра, установленного в последнем соосно с образованием двух камер, постоянного магнита и расположенных в камерах основной и дополнительной пружин сжатия с возможностью их взаимодействия с цилиндром и постоянным магнитом 2. Недостатком прототипа является сложность конструкции, наличие механизма поочередного переключения всасывающих и нагнетательных клапанов. Задачей настоящего изобретения является упрощение конструкции электромагнитного насоса и повышение производительности. Предложен электромагнитный насос, содержащий охваченный катушками соленоидов и размещенный в корпусе поршень, между торцами которого и торцевыми крышками корпуса образованы две рабочие полости, сообщенные через соответствующие всасывающий и нагнетательный клапаны с источником перекачиваемой среды и потребителем,и две пружины сжатия, установленные с возможностью взаимодействия с поршнем и размещенные с противоположных торцов поршня, при этом всасывающие клапаны установлены в торцевых крышках корпуса. Новым, по мнению авторов, является то, что катушки соленоидов и корпус разделены центральной втулкой из немагнитного материала с нагнетательным каналом, нагнетательные клапаны расположены по торцам поршня и сообщены каналом с радиальной проточкой, сообщенной с нагнетательным каналом и размещенной на внешней поверхности поршня, а пружины сжатия размещены в рабочих полостях. Устройство настоящего изобретения поясняется фигурой. Насос состоит из катушек соленоидов 1 и 2, сердечников 3 и 4 из магнитомягкого композиционного материала, которые разделены центральной втулкой 5 из немагнитного материала с нагнетательным каналом 6. Они образуют корпус насоса, который закрывается с торцов крышками 7 и 8. В крышках установлены всасывающие клапаны 9 и 10. Внутри корпуса между крышками 7 и 8 находится поршень 11 из магнитомягкого композиционного материала с нагнетательными клапанами 12 и 13, сообщающимися каналом 14 с радиальной проточкой 15 на внешней поверхности поршня. Между торцами поршня 11 и внутренними торцами крышек 7 и 8 образуются рабочие полости переменного объема (РП) с размещенными в них пружинами 16 и 17. Работает насос следующим образом. Рассмотрим вариант включения правой катушки соленоида 2, который с сердечником 4 образует электромагнит, втягивающий поршень 11. Максимальное усилие втягивания будет при положении правого торца поршня 11 в плоскости симметрии катушки соленоида 4. Это обеспечивает максимальное сжатие перекачиваемой среды. При движении поршня 11 вправо, в левой рабочей полости (РП), образованной торцом крышки 7 и левым торцом поршня 11, образуется вакуум, при этом открывается клапан 9 и перекачиваемая среда поступает внутрь насоса. В правой рабочей полости, образован 2 12153 1 2009.08.30 ной торцом крышки 8 и правым торцом поршня 11, давление повышается. Всасывающий клапан 10 закрывается, а нагнетательный клапан 13 открывается. Перекачиваемая среда через канал 14 и радиальную проточку 15 поступает в нагнетательный канал 6 и далее к потребителю. Пружины сжатия 16 и 17 облегчают выход поршня из крайнего левого или правого положения и обеспечивают бесшумность работы насоса, поглощая кинетическую энергию поршня в крайнем его положении. На фигуре изображен насос в среднем положении поршня. При отключении катушки соленоида 2 и включении катушки соленоида 1 рабочий цикл повторяется зеркально в левую сторону. Преимуществом заявленного изобретения по сравнению с известными является упрощение конструкции и расширенный диапазон регулировки частоты работы насоса, что обеспечивает возможность перекачки как жидкой, так и газообразной среды. Источники информации 1. А.с. СССР 1610067, МПК 04 17/04, 1990. 2. А.с. СССР 1721293, МПК 04 17/04, 1992. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
