Коробка передач самоходной сельскохозяйственной уборочной машины

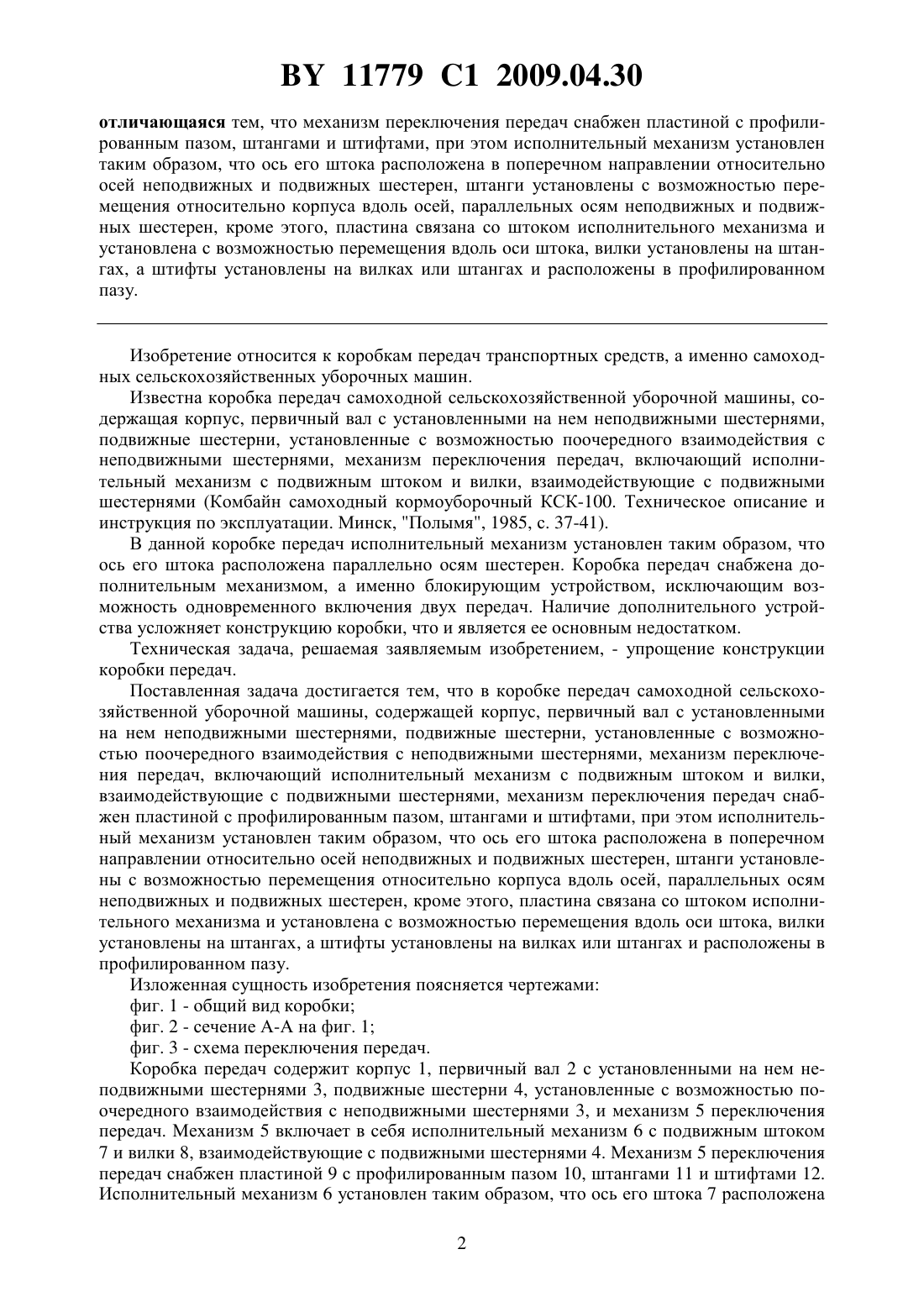

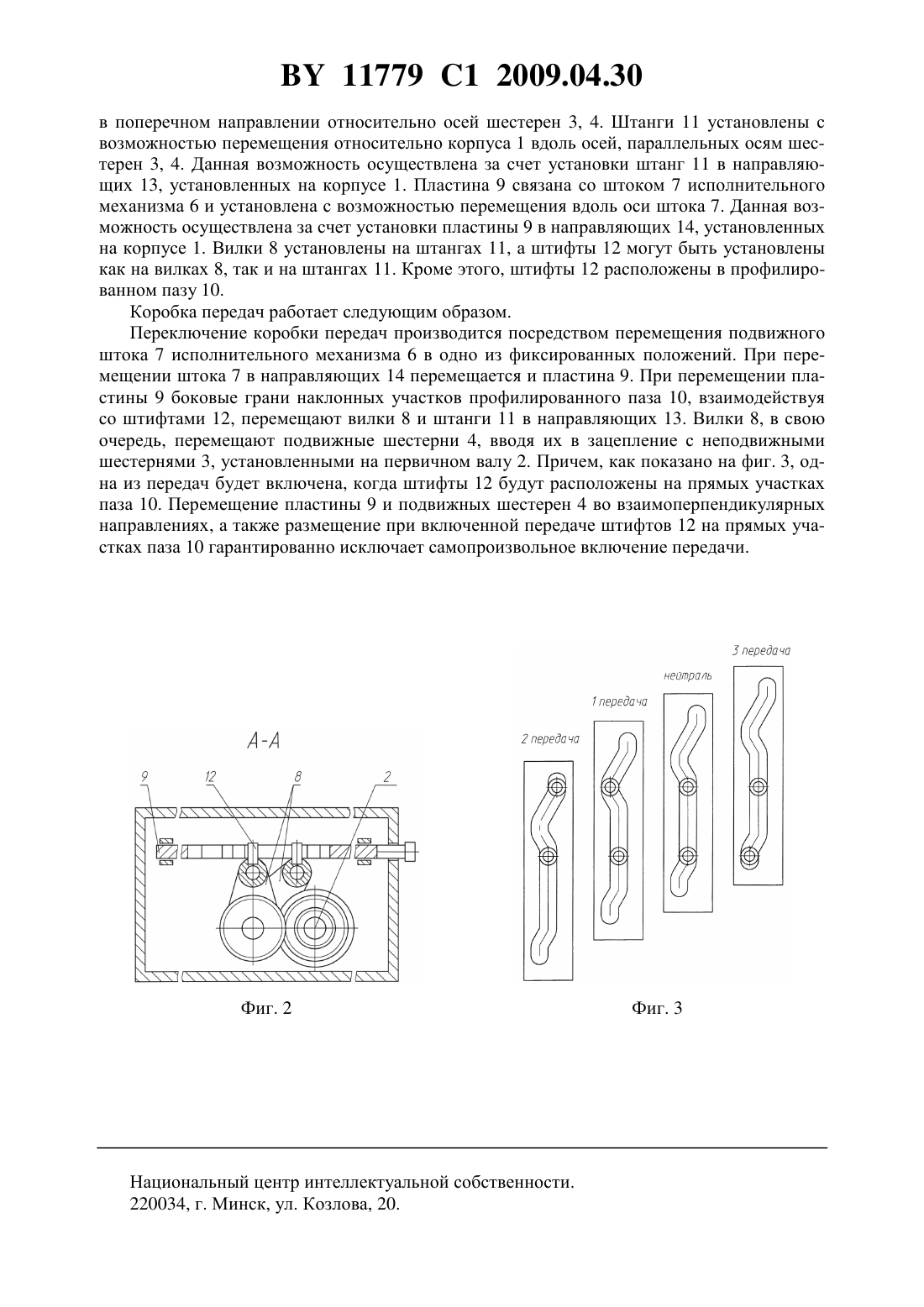

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОРОБКА ПЕРЕДАЧ САМОХОДНОЙ СЕЛЬСКОХОЗЯЙСТВЕННОЙ УБОРОЧНОЙ МАШИНЫ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Федорович Сергей Александрович Кричевцов Виктор Николаевич Шевко Василий Васильевич Давыдов Николай Петрович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комбайн самоходный кормоуборочный КСК-100. Техническое описание и инструкция по эксплуатации. - Мн. Полымя, 1985. - С. 37-41.2360 1, 1998.002266 1, 2002.2138408 1, 1999.1498641 1, 1989.1204412 , 1986.(57) Коробка передач самоходной сельскохозяйственной уборочной машины, содержащая корпус, первичный вал с установленными на нем неподвижными шестернями, подвижные шестерни, установленные на оси с возможностью поочередного взаимодействия с неподвижными шестернями, механизм переключения передач, включающий исполнительный механизм с подвижным штоком и вилки, взаимодействующие с подвижными шестернями, Фиг. 1 11779 1 2009.04.30 отличающаяся тем, что механизм переключения передач снабжен пластиной с профилированным пазом, штангами и штифтами, при этом исполнительный механизм установлен таким образом, что ось его штока расположена в поперечном направлении относительно осей неподвижных и подвижных шестерен, штанги установлены с возможностью перемещения относительно корпуса вдоль осей, параллельных осям неподвижных и подвижных шестерен, кроме этого, пластина связана со штоком исполнительного механизма и установлена с возможностью перемещения вдоль оси штока, вилки установлены на штангах, а штифты установлены на вилках или штангах и расположены в профилированном пазу. Изобретение относится к коробкам передач транспортных средств, а именно самоходных сельскохозяйственных уборочных машин. Известна коробка передач самоходной сельскохозяйственной уборочной машины, содержащая корпус, первичный вал с установленными на нем неподвижными шестернями,подвижные шестерни, установленные с возможностью поочередного взаимодействия с неподвижными шестернями, механизм переключения передач, включающий исполнительный механизм с подвижным штоком и вилки, взаимодействующие с подвижными шестернями (Комбайн самоходный кормоуборочный КСК-100. Техническое описание и инструкция по эксплуатации. Минск, Полымя, 1985, с. 37-41). В данной коробке передач исполнительный механизм установлен таким образом, что ось его штока расположена параллельно осям шестерен. Коробка передач снабжена дополнительным механизмом, а именно блокирующим устройством, исключающим возможность одновременного включения двух передач. Наличие дополнительного устройства усложняет конструкцию коробки, что и является ее основным недостатком. Техническая задача, решаемая заявляемым изобретением, - упрощение конструкции коробки передач. Поставленная задача достигается тем, что в коробке передач самоходной сельскохозяйственной уборочной машины, содержащей корпус, первичный вал с установленными на нем неподвижными шестернями, подвижные шестерни, установленные с возможностью поочередного взаимодействия с неподвижными шестернями, механизм переключения передач, включающий исполнительный механизм с подвижным штоком и вилки,взаимодействующие с подвижными шестернями, механизм переключения передач снабжен пластиной с профилированным пазом, штангами и штифтами, при этом исполнительный механизм установлен таким образом, что ось его штока расположена в поперечном направлении относительно осей неподвижных и подвижных шестерен, штанги установлены с возможностью перемещения относительно корпуса вдоль осей, параллельных осям неподвижных и подвижных шестерен, кроме этого, пластина связана со штоком исполнительного механизма и установлена с возможностью перемещения вдоль оси штока, вилки установлены на штангах, а штифты установлены на вилках или штангах и расположены в профилированном пазу. Изложенная сущность изобретения поясняется чертежами фиг. 1 - общий вид коробки фиг. 2 - сечение А-А на фиг. 1 фиг. 3 - схема переключения передач. Коробка передач содержит корпус 1, первичный вал 2 с установленными на нем неподвижными шестернями 3, подвижные шестерни 4, установленные с возможностью поочередного взаимодействия с неподвижными шестернями 3, и механизм 5 переключения передач. Механизм 5 включает в себя исполнительный механизм 6 с подвижным штоком 7 и вилки 8, взаимодействующие с подвижными шестернями 4. Механизм 5 переключения передач снабжен пластиной 9 с профилированным пазом 10, штангами 11 и штифтами 12. Исполнительный механизм 6 установлен таким образом, что ось его штока 7 расположена 2 11779 1 2009.04.30 в поперечном направлении относительно осей шестерен 3, 4. Штанги 11 установлены с возможностью перемещения относительно корпуса 1 вдоль осей, параллельных осям шестерен 3, 4. Данная возможность осуществлена за счет установки штанг 11 в направляющих 13, установленных на корпусе 1. Пластина 9 связана со штоком 7 исполнительного механизма 6 и установлена с возможностью перемещения вдоль оси штока 7. Данная возможность осуществлена за счет установки пластины 9 в направляющих 14, установленных на корпусе 1. Вилки 8 установлены на штангах 11, а штифты 12 могут быть установлены как на вилках 8, так и на штангах 11. Кроме этого, штифты 12 расположены в профилированном пазу 10. Коробка передач работает следующим образом. Переключение коробки передач производится посредством перемещения подвижного штока 7 исполнительного механизма 6 в одно из фиксированных положений. При перемещении штока 7 в направляющих 14 перемещается и пластина 9. При перемещении пластины 9 боковые грани наклонных участков профилированного паза 10, взаимодействуя со штифтами 12, перемещают вилки 8 и штанги 11 в направляющих 13. Вилки 8, в свою очередь, перемещают подвижные шестерни 4, вводя их в зацепление с неподвижными шестернями 3, установленными на первичном валу 2. Причем, как показано на фиг. 3, одна из передач будет включена, когда штифты 12 будут расположены на прямых участках паза 10. Перемещение пластины 9 и подвижных шестерен 4 во взаимоперпендикулярных направлениях, а также размещение при включенной передаче штифтов 12 на прямых участках паза 10 гарантированно исключает самопроизвольное включение передачи. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
