Шлакообразующая смесь

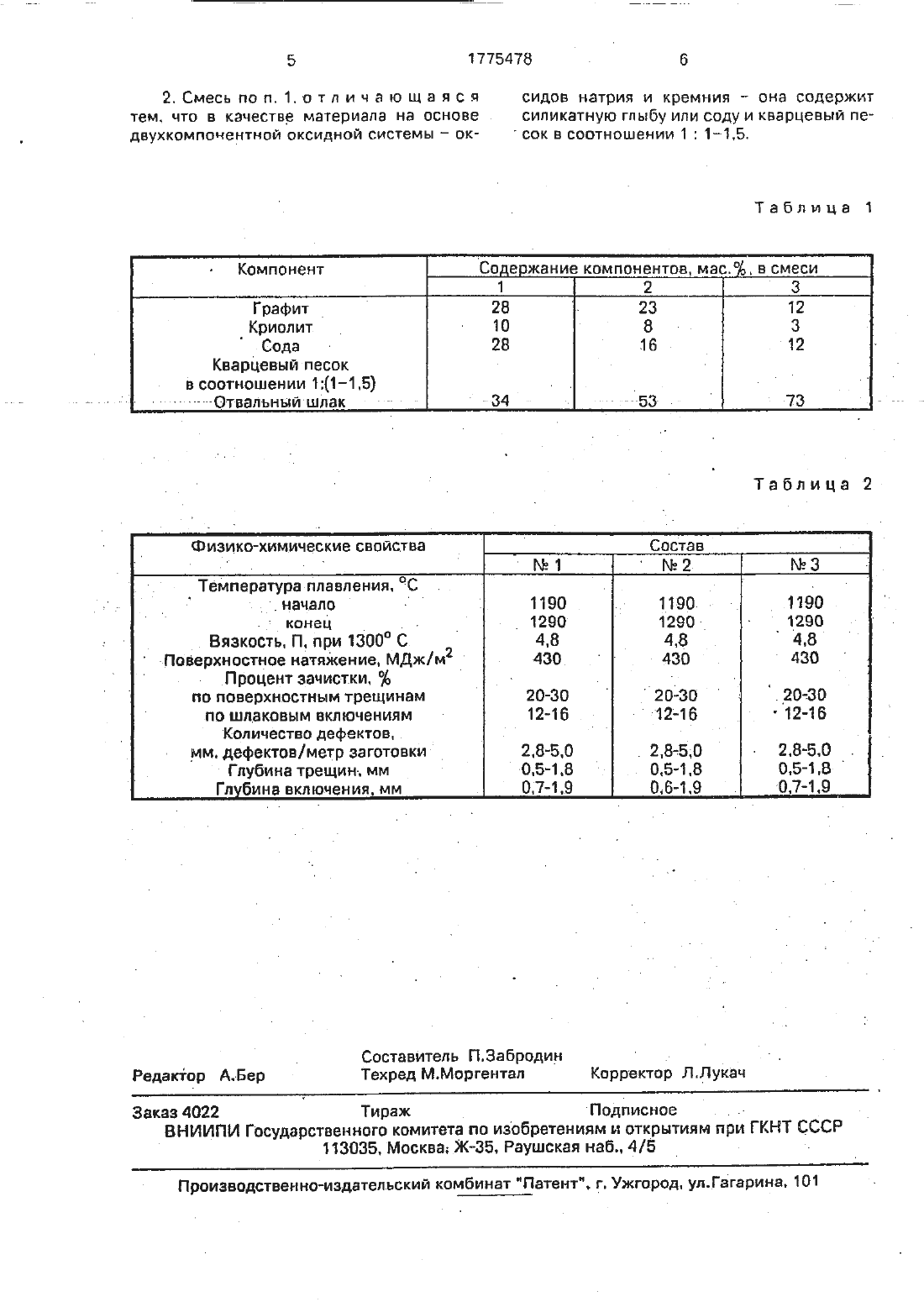

союз советских СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК кгосчддтзственньти коълитетк по изоеввтвниям и открытиям при гкнт СССР(56) Авторское свидетельство СССР Мг 503918. кл. С 21 С 5/54 1973. о к Авторское свидетельствоСССРметалла при непрерывной расписке стали. Сущность изобретения - повышения квчест 4 ва непрерывно-литой ЗЭГОТОВКИ эа СЧВТ СНИЖЕНИЯ брака по продольным трещинам, повышение ассимилирующей способностипо отношению к неметаллическим включат ниям И улучшение макроструктурыметаллакриолит И МЕТВРИЗП на ОСНОВЕ ДВУХКОМПО НЕНТНОЙ СИСТВМЕЫ ОКСИДОВ натрия И кремнияс- при следующем соотношении компонен-темы оксидов натрия и кремния . 12-28.Изобретение относится к черной металлургии, в частности к составам шлакообразующих смесей. испопьзуемыхдля защиты металла при непрерывной раэпивке стали. яЦепь изобретения- снижение поражениости литой заготовки поверхностными депфактами. повышение ассимилирующей СПОСОБНОСТИ ПО СООТНОШВНИЛО К НВМЗТЗЛПИческим включениям иулучшение макро структуры. данная цель достигается тем. что смесьо дополнительно содержит криолит и матери-тап на основе двухкомпонентной системы оксидов натрия и кремния -при следующем соотношении компонентов. мас. 6 Графит 12-28 Крнрлтлт 3-10 Материал на основе двух- компонентной . системьт оксидов натрия и кремния т. Отвальный шлак низкоуглеродистого у феррохрома дОстальнсое Кроме того.е предлагаемая шлакообразующая смесь в качестве материала неоснове двухкомпонентной системы оксидов натрия и кремния содержит силикатнуто глыбу или соду и кварцевый песок в соотно шении 1 (17-1.5. -мой шлакообразудощей смеси является то.что графит вводится а состав шлакообразу- ющей смеси в количестве 12-28 6 для уве ЛИЧВНИЯ ТЕПЛОИЗОЛНПУЮЩНХ СВОЙСТВ ШЛЗКЭ. СОЭДЗВЗЯ при ЭТОМ ВОССТЗНОБИТВПЬНУЮ ЭТ МОСФВРУ НЗД ЗВПКВЛОМ металла И УСТПВНЯЯвозможность пенитраьтии шлакового гарниссажа На стенках КПИСТЗЛПИЗЭТОПЭ.Минимальное значение содержания графита ограничено ТЕМ. ЧТО при УМВНЬШВ нии его величины не достигается необходимый положительный эффект. При увеличении содержания свыше 28 резко возрастает науглероживание металла заготовок. что резко сказывается на качестве МЭТЗЛПЗ.Криолит необходим в составе смеси в количестве 310 для получения в составе шлака фтора. который снижает вязкость и температуру плавления шлака за счет образования легкоплавких растворов на основе НадЗЮгМаАП 513031000 З 20 зСаА 52 З 12 Ов с частичной заменой кислорода фтором.При повышении содержания криолита выше верхнего предела начинается энергичное выделение летучих фторидов щелочных металлов. что отрицательно сказывается на санитарнтгигиенических условиях работы на рабочей площадке.В качестве материала на основе двухкомпонентной оксидной системы оксидов натрия и кремния шлакообразующая смесь содержит силикатную глыбу или соду и кварцевый песок в соотношении 1 (1-1.б).Кварцевый песок вводят в состав смеси для создания основности шлакообразующей смеси. близкой к единице и получениястекловидного шлака. Снижения содержа ния кварцевого песка ниже нижнего предела приводит к увеличению основности шлака. уменьшению интервала плавления и. как следствие. большой пораженности поверхности литой заготовки шнековыми включениями. Повышение содержания кварцевого песка выше верхнего предела приводит к снижению основности-увеличению вязкости при температуре разливки и. как следствие. к пораженности поверхности литой заготовки продольными трещинами. Содержащаяся в составе шлакообравутощей смеси сода содержит оксиды натрия и калия. которые снижают поверхностное натяжение шлака увеличивают его жидкотекучесть. что положительно сказывается наПредел ы содержания силикатной глыбы или ткварцевого песка и соды установлены экспериментально. причем более высоким значениям скорости вытягивания соответствует большее содержание соды. уОтвальный шлак производства низкоугпородистого феррохрома служит источником оксидов кальция. кремния. магния,алюминия. Его количество 34-73 34. обеспечивает получение у шлака необходимой ас 10симилирующей способности свойств и необходимой основности.В составе шлакообразующей смеси использовался отвальный шлак следующего химического состава. мас. 34 СаО - 44.0 М 90 5.3 502 21.3 МпО 4.8 41203 4.2 З 0.14 Ре 20 з 17.9 Р 2 Ов 0.4.Отвальный шлак имеет следующие физико-механические свойстваУстойчивость структуры, 4, Содержание металли ческих примесей. д, 46Образующийся в результате расплавления смеси шлак имеет температуру плавлеЧТО ПОЗВОЛЯЕТ ОбВСПеЧИТЬ ВЫСОКОЕ КЗЧВСТВО ОТЛИВВВМЫХ СЛИТКОВ.В табл. 1 приведены некоторые составы шлакообразугощих смесей. а ик физико-чалмические свойства в табл.г 2.Смесь опробовали при отливке блюмоа 250 х 300 из стали марок СПИ Ст 35 ОК ТОКК ЕОХТН М 40 М ФА-при скорости вытягивания до 0.8 м/мин. Процесс разливкигазов не отмечается.- Отлитые заготовки имеют бездефектную поверхность и отличаются высокой чистотой металла по неметаллическим вкпючениям. Применение данной смеси позволяет повысить качество непрерывнолитой заготовки и снизить стоимость смеси по сравнениго с известной смесью. Формула изобретения 1. Шпакообразующая смесь для разливки стали, включающая графит. отвапьный шлак производства низкоуглеродистого феррохрома. о т л и ч а то щ а И с я тем. что. с цепью снижения пораженности литой заготовки поверхностными дефектами. повышения ассимилирующей способности по отношению к неметаллическим включениям и улучшения макроструктуры. она дополнительно содержит криолит и материал на ос-ч нове двухкомпонентной системы 4 оксидов натрия и кремния т при следующем сортношении компонентов, мас. ЭВ Графит криолит Материал на основе двухкомпонентной системы - оксидов натрия и кремния Отвальный шлак низкоуглеродистого феррохрома2. Смесь по п. 1. о т л и ч а ю щ а я с я сидов натрия и кремния - она содержит тем, что в качестве материала на основе силикатную глыбу или соду и кварцевый педвухкомпонентной оксидной системы ок- сок в соотношении 1 11.5.Сода Кварцевый песок в соотношении 1(11.5) п-п-п-От-вальныиршпакТемпература плавления. С . т . начало конец т Вязкость. П. при 1 З 00 С Поверхностное натяжение. Мдж/мд к Процент зачистки. 36 по поверхностным трещинам по шпаковым аключениям Количество дефектов. мм. дефектов/метр заготовки Глубина трещин-. мм Гл бина включения. мм. Составитель Пзабродин к Редактор А.Бер Текред Мморгентал Корректор ЛлукачЗаказ 4022 Тираж Подписное . . о ВНИИПИ Государственного комитета по изобретениям и открытиям при Г КНТ СССР 113035. Москва Ж-Зб. Раушская наб 4/5 - Производственно-издатептьский комбинат Патент, т. Ужгород. уп.Гагарина. 101
