Способ синхронизации с компенсацией задержки между базовым блоком и радиочастотным блоком

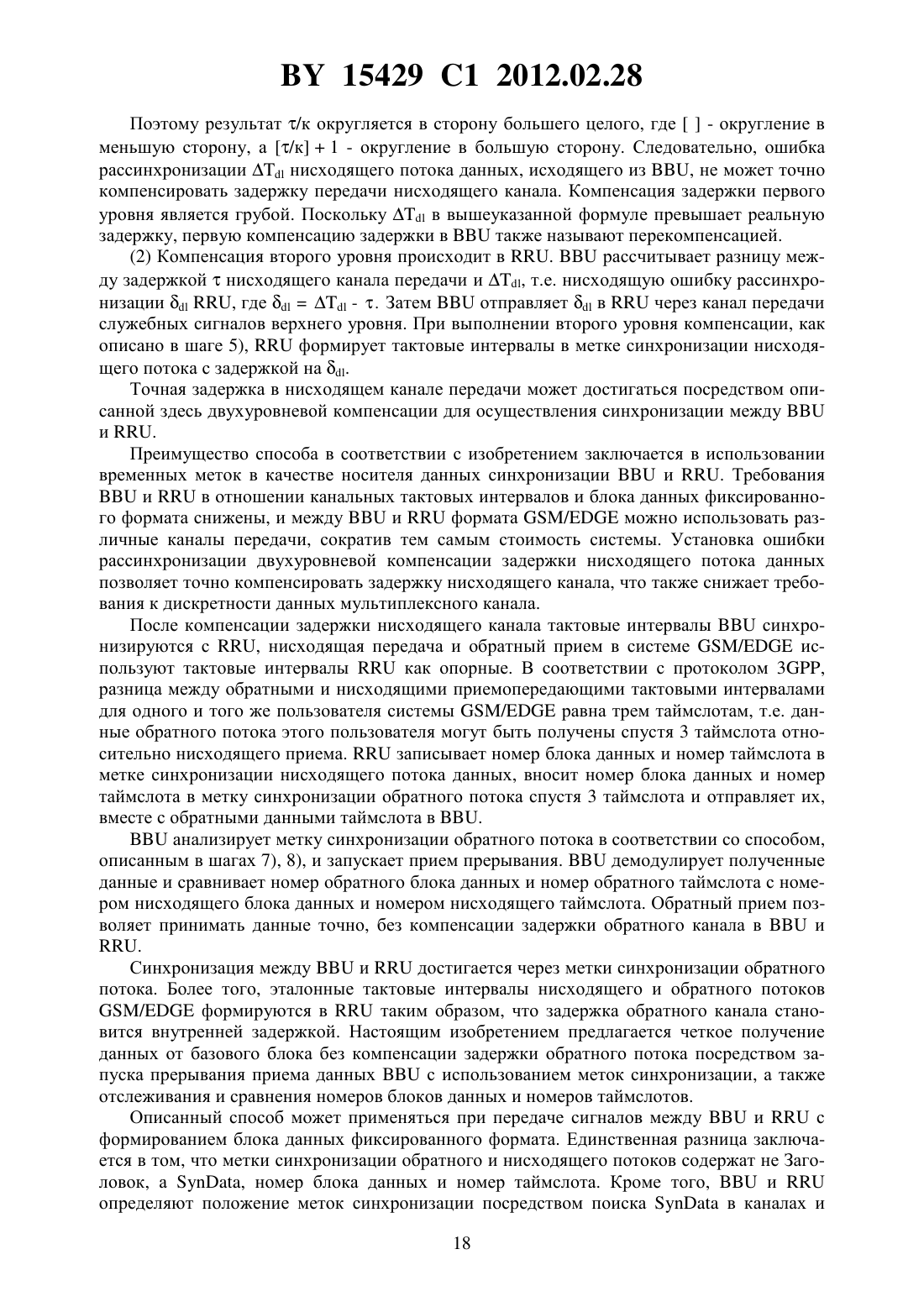

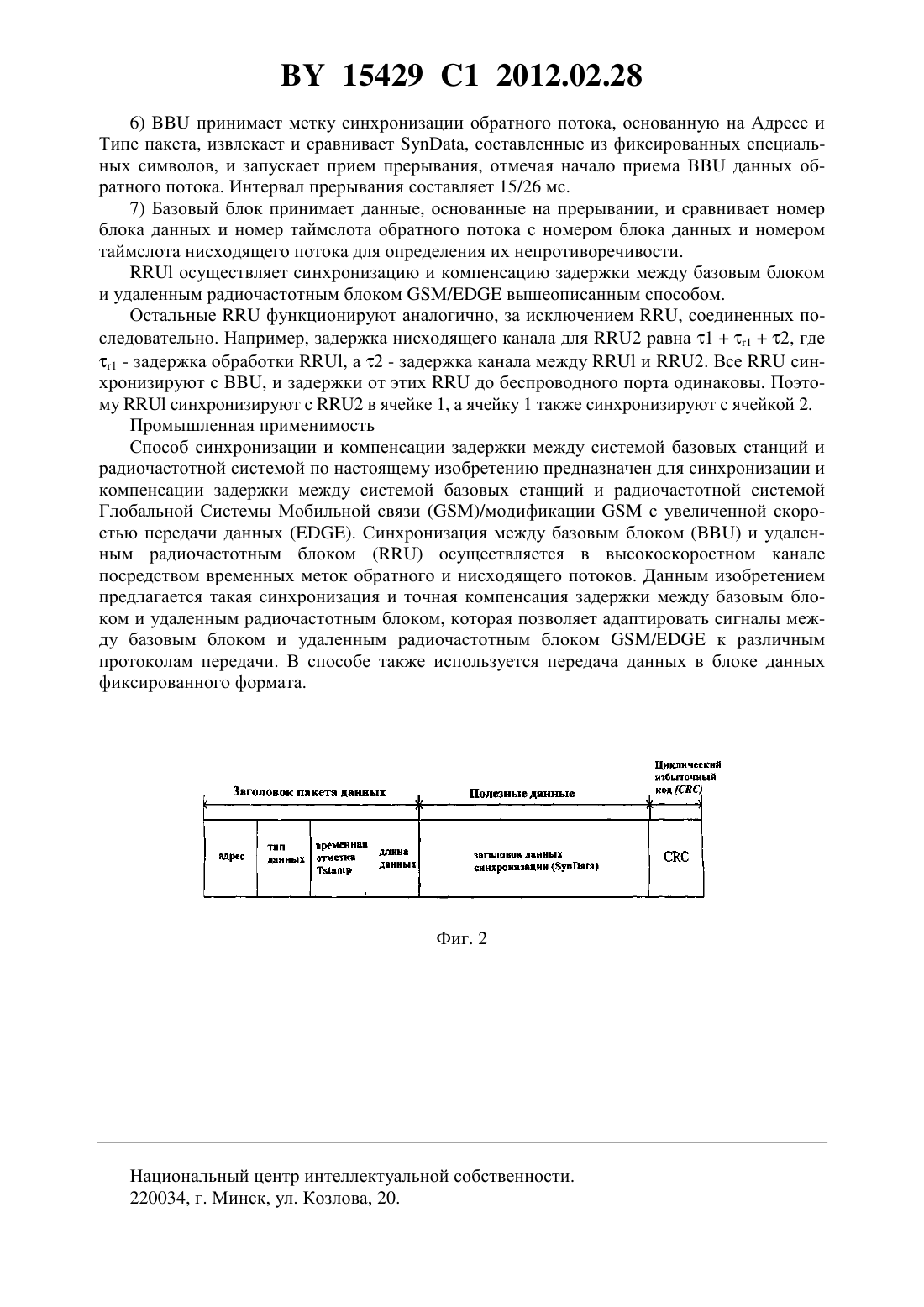

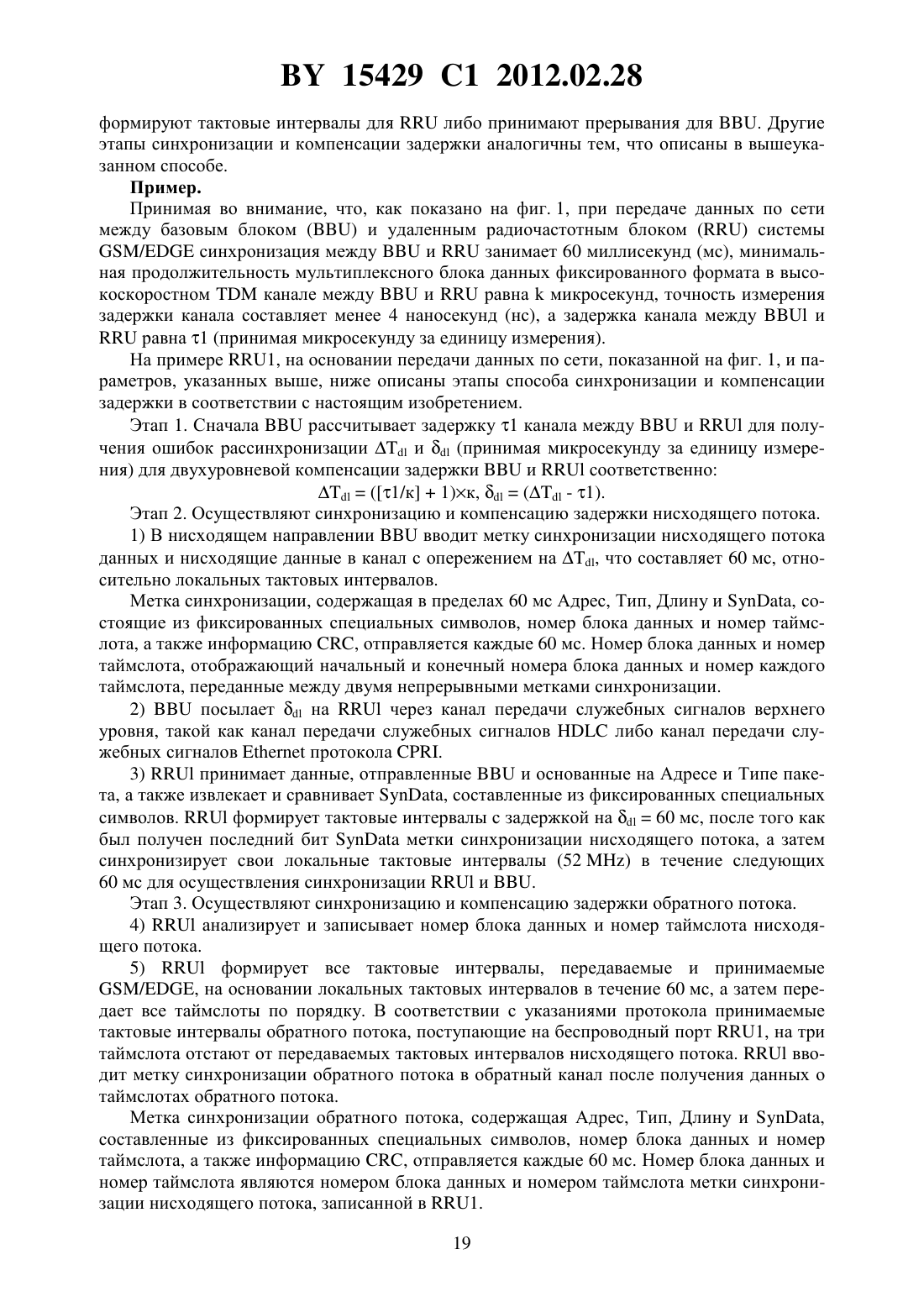

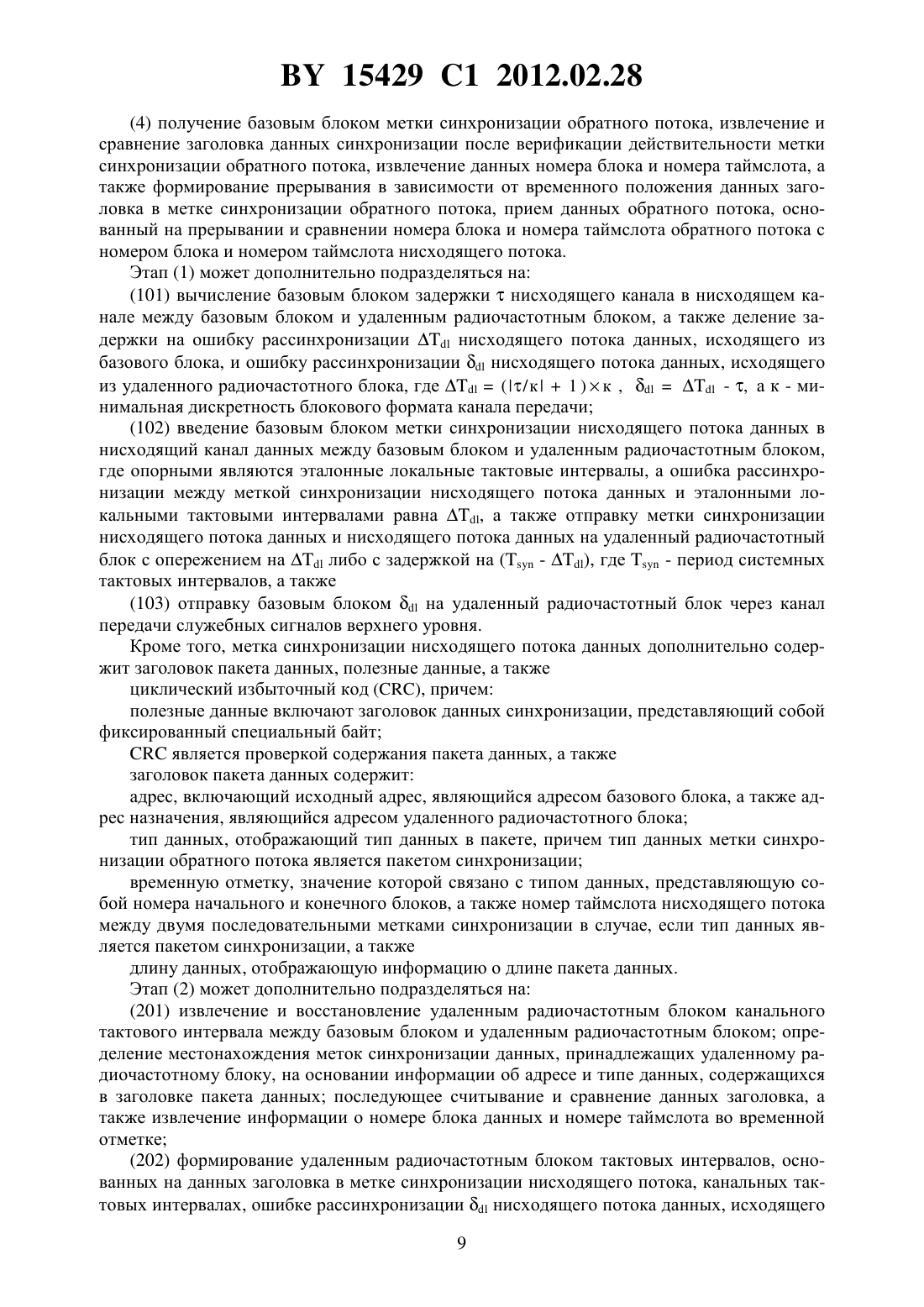

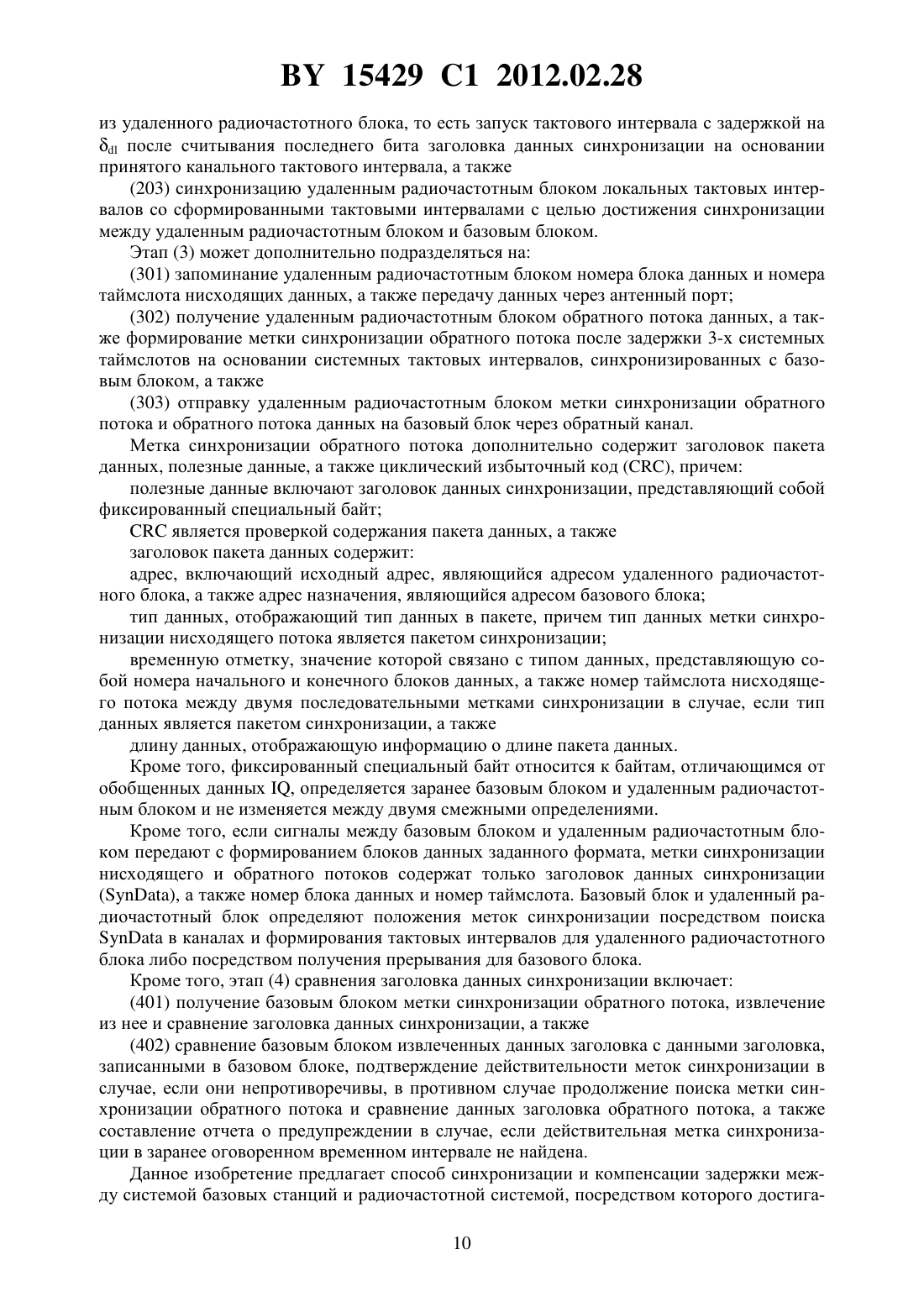

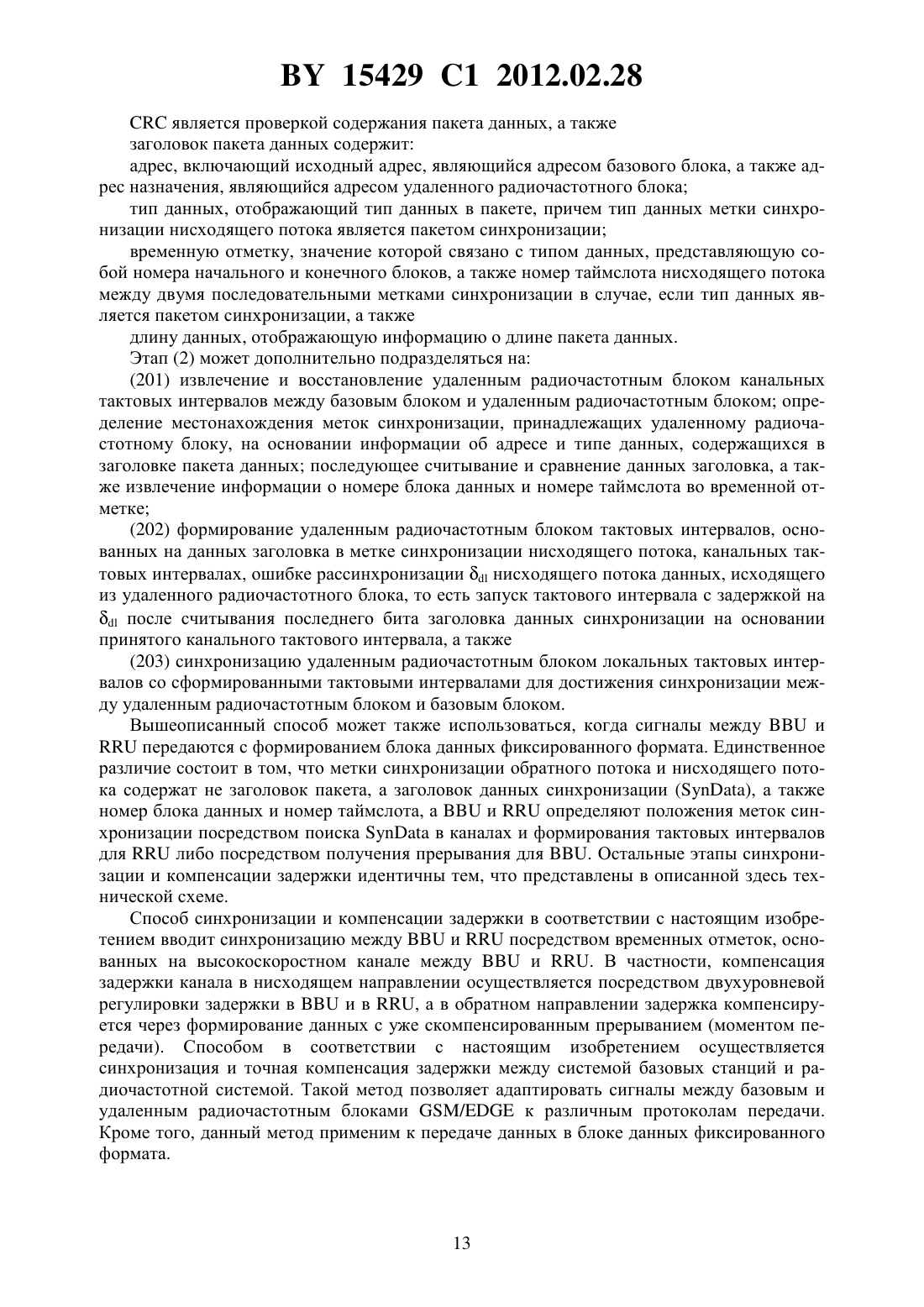

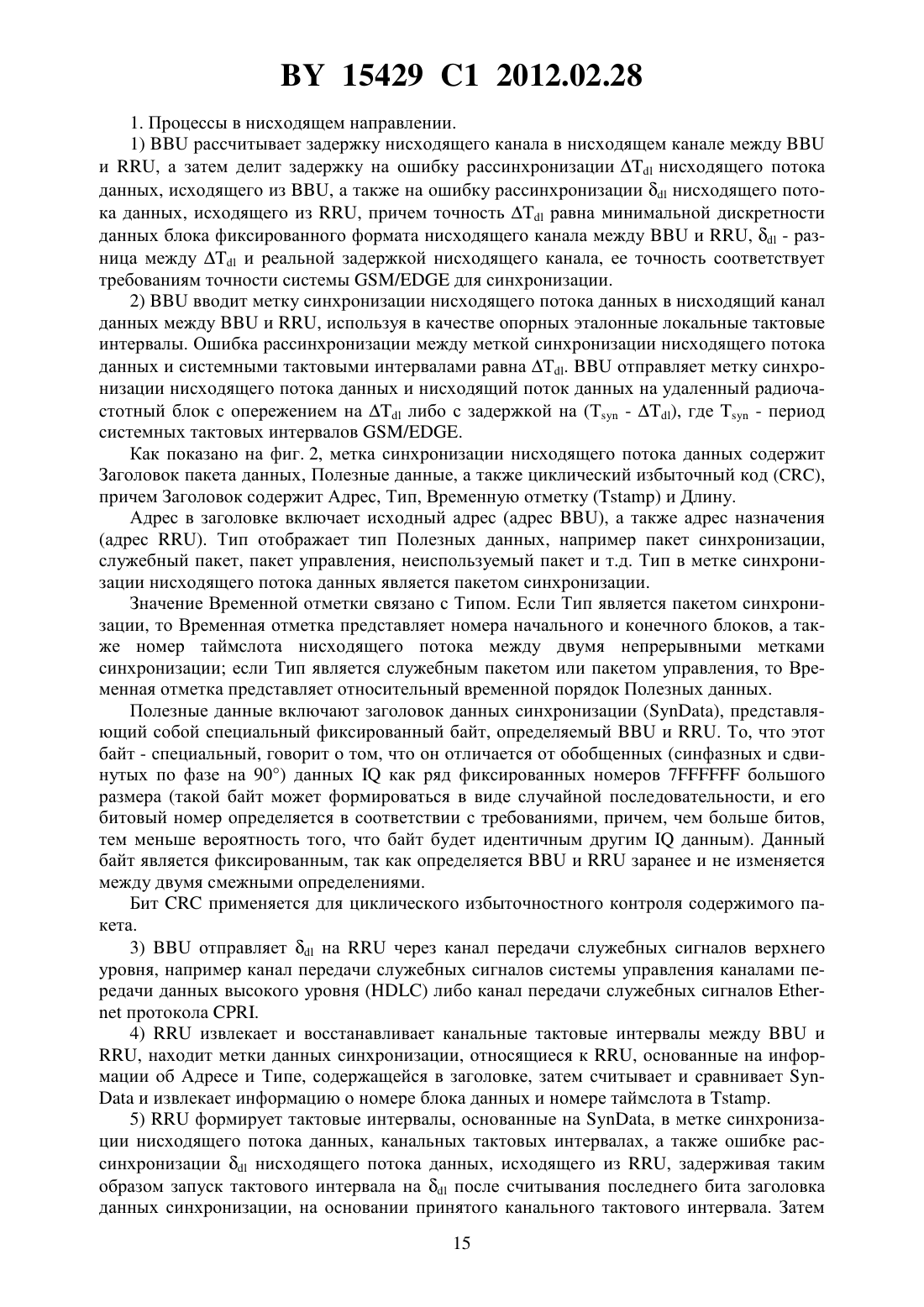

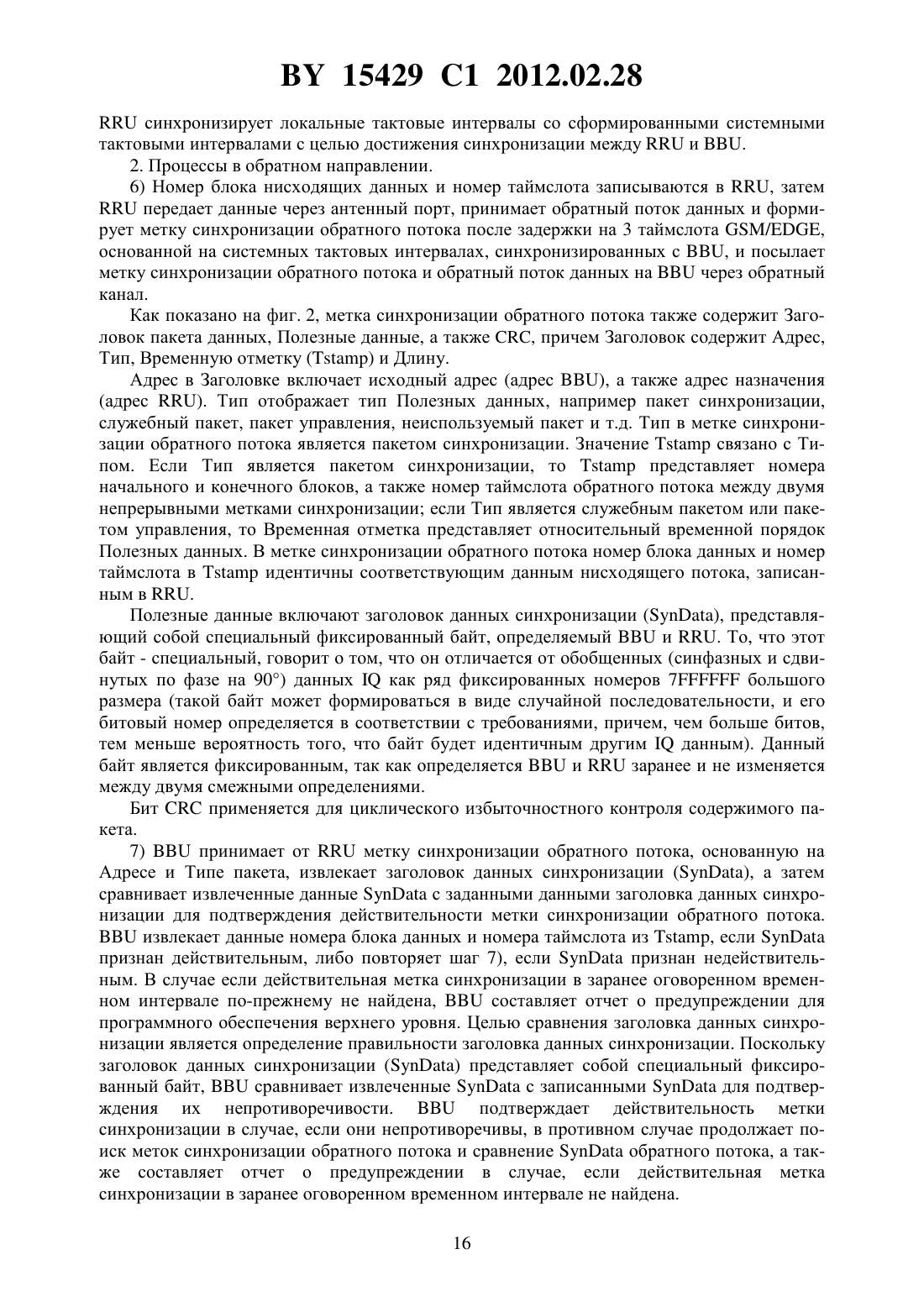

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ СИНХРОНИЗАЦИИ С КОМПЕНСАЦИЕЙ ЗАДЕРЖКИ МЕЖДУ БАЗОВЫМ БЛОКОМ И РАДИОЧАСТОТНЫМ БЛОКОМ(57) 1. Способ синхронизации с компенсацией задержки между системой базовых станций и радиочастотной системой для достижения синхронизации и компенсации задержки потоков данных между базовым блокоми множеством связанных с ним удаленных радиочастотных блоков , при котором вычисляют базовым блокомошибку рассинхронизациинисходящего потока данных, исходящего из базового блока , а также ошибку рассинхронизациинисходящего потока данных, исходящего из удаленного радиочастотного блока ,где в качестве опорных используют эталонные локальные тактовые интервалы, вводят метку синхронизации нисходящего потока данных в канал передачи нисходящих данных и отправляют упомянутую метку и нисходящие данные на удаленный радиочастотный блокс опережением наили с задержкой на (-), где- период системных тактовых интервалов, отправляютна удаленный радиочастотный блокчерез канал передачи служебных сигналов верхнего уровня 15429 1 2012.02.28 извлекают и восстанавливают удаленным радиочастотным блокомканальный тактовый интервал между базовым блокоми удаленным радиочастотным блоком, принимают упомянутую метку и , осуществляют формирование тактового интервала и задержку его запуска напосле считывания последнего бита заголовка данных синхронизации в упомянутой метке на основании принятого канального тактового интервала для синхронизации локальных тактовых интервалов со сформированными системными тактовыми интервалами передают удаленным радиочастотным блокомчерез антенный порт нисходящий поток данных после запоминания номера блока нисходящих данных и номера таймслота, получают удаленным радиочастотным блокомобратный поток данных,вводят запомненные номера блока нисходящих данных и таймслота в метку синхронизации обратного потока данных после задержки на 3 системных таймслота на основании системных тактовых интервалов, синхронизированных с базовым блоком , и отправляют упомянутую метку и обратный поток данных на базовый блокчерез обратный канал получают базовым блокомупомянутую метку, извлекают заголовок данных синхронизации и сравнивают с заданными данными заголовка данных синхронизации для верификации действительности метки синхронизации обратного потока, после верификации извлекают данные о номере блока данных и номере таймслота и формируют прерывание приема данных в зависимости от временного положения заголовка данных синхронизации в упомянутой метке, принимают данные обратного потока, основанные на прерывании, и сравнивают номер блока данных и номер таймслота обратного потока с номером блока данных и номером таймслота нисходящего потока данных. 2. Способ по п. 1, отличающийся тем, что дополнительно вычисляют базовым блокомзадержкупотоков данных в нисходящем канале между базовым блокоми удаленным радиочастотным блокоми разделяютна , где(/к 1)к, где к - минимальная дискретность блокового формата канала передачи, и на , гдевводят базовым блокомметку синхронизации нисходящего потока данных в нисходящий канал данных между базовым блокоми удаленным радиочастотным блоком , где в качестве опорных используют эталонные локальные тактовые интервалы, аравна ошибке рассинхронизации между упомянутой меткой и эталонными локальными тактовыми интервалами, отправляют упомянутую метку и нисходящие данные на удаленный радиочастотный блокс опережением наили с задержкой на(-) отправляют базовым блокомна удаленный радиочастотный блокчерез канал передачи служебных сигналов верхнего уровня. 3. Способ по п. 2, отличающийся тем, что метка синхронизации нисходящего потока данных содержит заголовок пакета данных, полезные данные и циклический избыточный код , причем полезные данные включают заголовок данных синхронизации, представляющий собой фиксированный специальный байт циклический избыточный кодслужит для проверки содержания пакета данных заголовок пакета данных содержит адрес, включающий исходный адрес базового блока , а также адрес назначения,являющийся адресом удаленного радиочастотного блокатип данных, отображающий тип данных в пакете, причем тип данных упомянутой метки является пакетом синхронизации временную отметку, значение которой связано с типом данных, представляющую собой номера начального и конечного блоков, а также номер таймслота нисходящего потока 2 15429 1 2012.02.28 между двумя последовательными упомянутыми метками в случае, если тип данных является пакетом синхронизации длину данных, отображающую информацию о длине пакета данных. 4. Способ по п. 1, отличающийся тем, что дополнительно извлекают и восстанавливают удаленным радиочастотным блокомканальный тактовый интервал между базовым блокоми удаленным радиочастотным блоком, определяют местонахождение меток синхронизации данных, принадлежащих удаленному радиочастотному блокуна основании информации об адресе и типе данных, содержащихся в заголовке пакета данных, считывают и сравнивают информацию заголовка данных синхронизации и извлекают номер блока данных и номер таймслота во временной отметке формируют удаленным радиочастотным блокомтактовые интервалы, основанные на информации заголовка данных синхронизации в метке синхронизации нисходящего потока, канальных тактовых интервалах и , задерживая таким образом запуск тактового интервала напосле считывания последнего бита заголовка данных синхронизации на основании принятого канального тактового интервала синхронизируют удаленным радиочастотным блокомлокальные тактовые интервалы со сформированными тактовыми интервалами для достижения синхронизации между удаленным радиочастотным блокоми базовым блоком . 5. Способ по п. 1, отличающийся тем, что дополнительно запоминают удаленным радиочастотным блокомномера блоков и таймслотов нисходящих данных и передают данные через антенный порт получают посредством удаленного радиочастотного блокаобратный поток данных и формируют метку синхронизации обратного потока после задержки на 3 системных таймслота на основании системных тактовых интервалов, синхронизированных с базовым блокомотправляют удаленным радиочастотным блокомупомянутую метку и обратный поток данных на базовый блокчерез обратный канал. 6. Способ по п. 1, отличающийся тем, что метка синхронизации обратного потока данных содержит заголовок пакета данных, полезные данные и циклический избыточный код , причем полезные данные включают заголовок данных синхронизации, представляющий собой фиксированный специальный байт циклический избыточный кодслужит для проверки содержания пакета данных заголовок пакета данных содержит адрес, включающий исходный адрес удаленного радиочастотного блока , а также адрес назначения, являющийся адресом базового блокатип данных, отображающий тип данных в пакете, причем тип данных упомянутой метки является пакетом синхронизации временную отметку, значение которой связано с типом данных, представляющую собой номера начального и конечного блоков, а также номер таймслота обратного потока между двумя последовательными упомянутыми метками в случае, если тип данных является пакетом синхронизации длину данных, отображающую информацию о длине пакета данных. 7. Способ по п. 3 или 6, отличающийся тем, что фиксированный байт относят к байтам, отличным от обобщенных данных , определяют заранее базовым блокоми удаленным радиочастотным блокоми не изменяют между двумя смежными определениями. 8. Способ по п. 1, отличающийся тем, что если передают сигналы между базовым блокоми удаленным радиочастотным блокомс формированием в виде блоков данных заданного формата, то метки синхронизации нисходящего и обратного пото 3 15429 1 2012.02.28 ков содержат только заголовок данных синхронизации , а также номер блока данных и номер таймслота базовым блокоми удаленным радиочастотным блоком определяют положения упомянутых меток посредством поискав каналах и формируют тактовые интервалы для удаленного радиочастотного блокаили получают прерывания для базового блока . 9. Способ по п. 1 или 6, отличающийся тем, что при сравнении заголовка данных синхронизации получают базовым блокомметку синхронизации обратного потока данных, извлекают из нее и сравнивают заголовок данных синхронизации сравнивают базовым блокомизвлеченные данные заголовка с данными заголовка данных синхронизации, записанного в базовом блоке , подтверждают действительность упомянутых меток в случае, если они непротиворечивы, в противном случае продолжают поиск упомянутой метки и сравнивают заголовок данных синхронизации обратного потока, составляют отчет о предупреждении в случае, если действительная упомянутая метка в заранее установленном временном интервале не найдена. 10. Способ синхронизации с компенсацией задержки между системой базовых станций и радиочастотной системой для достижения синхронизации и компенсации задержки обратного потока данных между базовым блокоми множеством связанных с ним удаленных радиочастотных блоков , при котором записывают номер нисходящего блока данных и номер таймслота удаленным радиочастотным блоком , синхронизированным нисходящим потоком данных с базовым блоком , передают нисходящие данные после их получения через антенный порт,получают обратный поток данных и вводят записанный номер блока данных и номер таймслота в метку синхронизации обратного потока данных после задержки на 3 системных таймслота, основанной на системных тактовых интервалах, и отправляют упомянутую метку и данные обратного потока на базовый блокчерез обратный канал получают базовым блокомметку синхронизации обратного потока данных, извлекают и сравнивают заголовок данных синхронизации, после верификации действительности упомянутой метки извлекают информацию о номере блока данных и номере таймслота, формируют прерывание в зависимости от временного положения заголовка данных синхронизации в упомянутой метке, принимают обратный поток данных, основанных на прерывании, и сравнивают номер блока данных и номер таймслота обратного потока с номером блока данных и номером таймслота нисходящего потока данных. 11. Способ по п. 10, отличающийся тем, что метка синхронизации обратного потока данных содержит заголовок пакета данных, полезные данные и циклический избыточный код , причем полезные данные включают заголовок данных синхронизации, представляющий собой фиксированный специальный байт циклический избыточный кодслужит для проверки содержания пакета данных заголовок пакета данных содержит адрес, включающий исходный адрес удаленного радиочастотного блока , а также адрес назначения, являющийся адресом базового блокатип данных, отображающий тип данных в пакете, причем тип данных упомянутой метки является пакетом синхронизации временную отметку, значение которой связано с типом данных, представляющую собой номера начального и конечного блоков, а также номер таймслота обратного потока между двумя последовательными упомянутыми метками в случае, если тип данных является пакетом синхронизации длину данных, отображающую информацию о длине пакета данных. 12. Способ по п. 10, отличающийся тем, что при сравнении заголовка данных синхронизации 4 15429 1 2012.02.28 получают базовым блокомметку синхронизации обратного потока данных, извлекают из нее и сравнивают заголовок данных синхронизации сравнивают базовым блокомизвлеченные данные заголовка с данными заголовка данных синхронизации, записанного в базовом блоке , подтверждают действительность упомянутых меток в случае, если они непротиворечивы, в противном случае продолжают поиск упомянутой метки и сравнивают заголовок данных синхронизации обратного потока, составляют отчет о предупреждении в случае, если действительная упомянутая метка в заранее установленном временном интервале не найдена. 13. Способ по п. 10, отличающийся тем, что если передают сигналы между базовым блокоми удаленным радиочастотным блокомс формированием в виде блоков данных фиксированного формата, то метка синхронизации обратного потока содержит только заголовок данных синхронизации , а также номер блока данных и номер таймслота, при этом базовым блокоми удаленным радиочастотным блоком определяют положения упомянутых меток посредством поискав каналах и формируют тактовые интервалы для удаленного радиочастотного блокаили получают прерывания для базового блока . 14. Способ по п. 11, отличающийся тем, что фиксированный байт относят к байтам,отличным от обобщенных данных , определяют заранее базовым блокоми удаленным радиочастотным блокоми не изменяют между двумя смежными определениями. 15. Способ синхронизации с компенсацией задержки между системой базовых станций и радиочастотной системой для достижения синхронизации и компенсации задержки нисходящего потока данных между базовым блокоми множеством связанных с ним удаленных радиочастотных блоков , при котором вычисляют базовым блокомошибку рассинхронизациинисходящего потока данных, исходящего из базового блока , а также ошибку рассинхронизациинисходящего потока данных, исходящего из удаленного радиочастотного блока ,где в качестве опорных используют эталонные локальные тактовые интервалы, вводят метку синхронизации нисходящего потока данных в канал передачи нисходящих данных и отправляют упомянутую метку и нисходящие данные на удаленный радиочастотный блокс опережением наили с задержкой на (-), где- период системных тактовых интервалов, отправляютна удаленный радиочастотный блокчерез канал передачи служебных сигналов верхнего уровня извлекают и восстанавливают удаленным радиочастотным блокомканальные тактовые интервалы между базовым блокоми удаленным радиочастотным блоком, принимают упомянутую метку и , осуществляют формирование тактового интервала и задержку его запуска напосле считывания последнего бита заголовка данных синхронизации в упомянутой метке на основании принятого канального тактового интервала для синхронизации локальных тактовых интервалов со сформированными системными тактовыми интервалами. 16. Способ по п. 15, отличающийся тем, что дополнительно вычисляют базовым блокомзадержкунисходящего канала между базовым блокоми удаленным радиочастотным блокоми разделяютна , где(/к 1)к, где к - минимальная дискретность блокового формата канала передачи,и на , гдевводят базовым блокомметку синхронизации нисходящего потока данных в нисходящий канал данных между базовым блокоми удаленным радиочастотным блоком , где в качестве опорных используют эталонные локальные тактовые интервалы, аравна ошибке рассинхронизации между меткой синхронизации нисходящего потока данных и эталонными локальными тактовыми интервалами, отправляют упомяну 5 15429 1 2012.02.28 тую метку и нисходящий поток данных на удаленный радиочастотный блокс опережением наили с задержкой на (-) отправляют базовым блокомна удаленный радиочастотный блокчерез канал передачи служебных сигналов верхнего уровня. 17. Способ по п. 15 или 16, отличающийся тем, что метка синхронизации нисходящего потока данных содержит заголовок пакета данных, полезные данные и циклический избыточный код , причем полезные данные включают заголовок данных синхронизации, представляющий собой фиксированный специальный байт циклический избыточный кодслужит для проверки содержания пакета данных заголовок пакета данных содержит адрес, включающий исходный адрес базового блока , а также адрес назначения,являющийся адресом удаленного радиочастотного блокатип данных, отображающий тип данных в пакете, причем тип данных упомянутой метки является пакетом синхронизации временную отметку, значение которой связано с типом данных, представляющую собой номера начального и конечного блоков, а также номер таймслота нисходящего потока между двумя последовательными упомянутыми метками синхронизации в случае, если тип данных является пакетом синхронизации длину данных, отображающую информацию о длине пакета данных. 18. Способ по п. 15, отличающийся тем, что дополнительно извлекают и восстанавливают удаленным радиочастотным блокомканальные тактовые интервалы между базовым блокоми удаленным радиочастотным блоком, определяют местонахождение меток синхронизации данных, принадлежащих удаленному радиочастотному блокуна основании информации об адресе и типе данных, содержащихся в заголовке пакета данных, считывают и сравнивают информацию заголовка данных синхронизации и извлекают номер блока данных и номер таймслота во временной отметке формируют удаленным радиочастотным блокомтактовые интервалы, основанные на информации заголовка данных синхронизации в метке синхронизации нисходящего потока, канальных тактовых интервалах и , задерживая таким образом запуск тактового интервала напосле считывания последнего бита заголовка данных синхронизации на основании принятого канального тактового интервала синхронизируют удаленным радиочастотным блокомлокальные тактовые интервалы со сформированными тактовыми интервалами для достижения синхронизации между удаленным радиочастотным блокоми базовым блоком . Область техники Настоящее изобретение относится к системам беспроводной связи в области коммуникаций, а частности к способу синхронизации и компенсации задержки между системой базовых станций и радиочастотной системой Глобальной Системы Мобильной связи/модификациис увеличенной скоростью передачи данных . Уровень техники/ является системой мультиплексной передачи с временным разделением. Прием и передача данных осуществляются беспроводными портами по таймслотам- частям мультиплексируемого канала, выделенным для передачи одному подканалу. Несмотря на то что протокол 3-го поколения Соглашения о Сотрудничестве (3 ) не требует жесткой синхронизации таймслотов во всей сети, беспроводные порты должны поддерживать синхронизацию таймслотов в ячейке либо ячейке синхронизации. В целом 6 15429 1 2012.02.28 базовая станция /, имеющая несколько приемопередатчиков, реализует источник синхронизирующих импульсов разными способами, как то от внешней сети генераторов, синхронизацией с глобальной сетью определения местоположениялибо методом свободных колебаний для обеспечения четкой синхронизации таймслотов всех приемопередатчиков в одной и той же ячейке либо ячейке синхронизации. Заявленная базовая станция отличается от традиционной базовой станции тем, что групповой спектр и радиочастота разделены. Базовый и радиочастотный блоки традиционной базовой станции выполняются совмещенными, задержка между ними так незначительно мала, что синхронизация данных между базовым блоком и удаленным радиочастотным блоком может достигаться посредством передачи синхронизированных сигналов по линии передачи синхронизирующего сигнала, а задержкой можно пренебречь, в то время как базовые блоки заявленной базовой станции представляют собой пул базовых блоков для связи с множеством удаленных радиочастотных блоков , находящихся далеко друг от друга, причем задержка между базовыми блоками и множеством удаленных радиочастотных блоков больше, следовательно, в такой структуре необходимо предусмотреть синхронизацию данных и компенсацию задержки. В настоящее время передача данных между базовым блоком и удаленным радиочастотным блоком радиочастотной системы обычно осуществляется посредством высокоскоростной мультиплексной передачи с временным разделением . Существуют два типа режимов передачи данных. Первый режим заключается в определении ряда форматов блоков данных. Базовый блоки удаленный радиочастотный блокзаписывают и считывают данные,анализируя форматы блоков данных, например, в рамках протокола общего открытого интерфейса . Второй режим заключается в создании пакета мультиплексной передачи с временным разделением .ичетко записывают и считывают данные, идентифицируют заголовок пакета, например, в рамках протокола инициативы открытой архитектуры базовой станции . Методы синхронизации для этих двух режимов осуществляются исключительно посредством канального тактового интервалатаким образом, что сначала канальный тактовый интервал синхронизируют с , затемсинхронизируют с канальным тактовым интервалом для того, чтобы в итоге осуществить синхронизациюс . Такой протокол, однако, предназначен только для измерения задержки и синхронизации, в нем не указывается, каким образом компенсировать задержку, особенно это касается задержки в системе /. Обычно компенсацию задержки можно осуществить посредством передачи данных с опережением либо приема данных с задержкой. Однако формат протокола передачи междуиимеет тенденцию к уменьшению точности компенсации задержки для минимальных требований дискретности данных. Особенно очевидно такое уменьшение при мультиплексировании множества несущих частот в одном канале. Например, если элементарным блоком в блоковом формате протоколаявляется один элементарный сигнал, то минимальная дискретность относительной задержки между различными несущими должна быть равна одному элементарному сигналу, чтобы точность компенсации задержки могла достичь порядка одного элементарного сигнала. При передаче сигнала междуимогут использоваться другие протоколы передачи, и разница между их канальными тактовыми интервалами и блоковыми форматами может быть большей. В этом случае осуществление синхронизации посредством канального тактового интервала либо просто регулировка времени передачи или приема данных не могут точно компенсировать задержку канала междуии не могут соответствовать требованиям системы к точности компенсации задержки. 15429 1 2012.02.28 Для решения проблем, описанных выше, необходим такой способ синхронизации и компенсации задержки между системой базовых станций и радиочастотной системой Глобальной Системы Мобильной связи /, при котором передача сигнала между системой базовых станций и радиочастотной системой Глобальной Системы Мобильной связи / становится адаптированной к различным протоколам передачи и может достигаться высокая точность компенсации задержки. Сущность изобретения Техническая задача, решенная настоящим изобретением, заключается в создании такого способа синхронизации и компенсации задержки между системой базовых станций и радиочастотной системой, при котором осуществляется синхронизация между системой базовых станций и радиочастотной системой и достигается точная компенсация задержки. Тем самым разрешается противоречие известного уровня техники, заключающееся в невозможности адаптации различных протоколов передачи, а также в низкой точности компенсации задержки. Базовый блокв соответствии с настоящим изобретением использует унифицированные эталонные локальные тактовые интервалы, синхронизированные как с системными тактовыми интервалами , так и с тактовым интервалом высокоскоростного канала междуи . Для способа в соответствии с настоящим изобретением не имеется существенной разницы, передавать ли сигналы базовой станции и радиосигналы по -каналу с формированием блока данных фиксированного формата или с формированием пакета. Таким образом, описанный здесь способ передачи данных посредством переноса пакета по каналутакже применим и для передачи данных в блоках фиксированного формата. В настоящем изобретении заявлен способ синхронизации и компенсации задержки между системой базовых станций и радиочастотной системой с целью достижения синхронизации компенсации задержки между базовым блоком и множеством связанных с ним удаленных радиочастотных блоков, данный способ включает следующие этапы(1) вычисление базовым блоком ошибки рассинхронизациинисходящего потока данных, исходящего из базового блока, а также ошибки рассинхронизациинисходящего потока данных, исходящего из удаленного радиочастотного блока, где опорными являются унифицированные эталонные локальные тактовые интервалы, аявляется ошибкой рассинхронизации введение метки синхронизации потока нисходящих данных в канал передачи нисходящих данных, а также отправку метки синхронизации потока нисходящих данных и нисходящих данных на удаленный радиочастотный блок с опережением налибо с задержкой на ( - ), а также отправкуна удаленный радиочастотный блок через канал передачи служебных сигналов верхнего уровня, где- период системных тактовых интервалов(2) извлечение и восстановление удаленным радиочастотным блоком канального тактового интервала между базовым блоком и удаленным радиочастотным блоком прием метки синхронизации нисходящего потока данных и ошибки рассинхронизациинисходящего потока данных, исходящего из удаленного радиочастотного блока задержку запуска тактового интервала напосле считывания последнего бита заголовка данных синхронизации в метке синхронизации нисходящего потока данных на основании принятого канального тактового интервала для синхронизации локальных системных тактовых интервалов со сформированными тактовыми интервалами(3) передачу удаленным радиочастотным блоком нисходящего потока данных после запоминания нисходящего номера блока и номера таймслота, получение обратного потока данных, введение запомненного номера блока и номера таймслота в метку синхронизации обратного потока после задержки 3-х системных таймслотов на основании системных тактовых интервалов, а также отправку метки синхронизации обратного потока и обратного потока данных на базовый блок через обратный канал, а также 8(4) получение базовым блоком метки синхронизации обратного потока, извлечение и сравнение заголовка данных синхронизации после верификации действительности метки синхронизации обратного потока, извлечение данных номера блока и номера таймслота, а также формирование прерывания в зависимости от временного положения данных заголовка в метке синхронизации обратного потока, прием данных обратного потока, основанный на прерывании и сравнении номера блока и номера таймслота обратного потока с номером блока и номером таймслота нисходящего потока. Этап (1) может дополнительно подразделяться на(101) вычисление базовым блоком задержкинисходящего канала в нисходящем канале между базовым блоком и удаленным радиочастотным блоком, а также деление задержки на ошибку рассинхронизациинисходящего потока данных, исходящего из базового блока, и ошибку рассинхронизациинисходящего потока данных, исходящего из удаленного радиочастотного блока, где(/к 1 )к ,- , а к - минимальная дискретность блокового формата канала передачи(102) введение базовым блоком метки синхронизации нисходящего потока данных в нисходящий канал данных между базовым блоком и удаленным радиочастотным блоком,где опорными являются эталонные локальные тактовые интервалы, а ошибка рассинхронизации между меткой синхронизации нисходящего потока данных и эталонными локальными тактовыми интервалами равна , а также отправку метки синхронизации нисходящего потока данных и нисходящего потока данных на удаленный радиочастотный блок с опережением налибо с задержкой на ( - ), где- период системных тактовых интервалов, а также(103) отправку базовым блокомна удаленный радиочастотный блок через канал передачи служебных сигналов верхнего уровня. Кроме того, метка синхронизации нисходящего потока данных дополнительно содержит заголовок пакета данных, полезные данные, а также циклический избыточный код , причем полезные данные включают заголовок данных синхронизации, представляющий собой фиксированный специальный байтявляется проверкой содержания пакета данных, а также заголовок пакета данных содержит адрес, включающий исходный адрес, являющийся адресом базового блока, а также адрес назначения, являющийся адресом удаленного радиочастотного блока тип данных, отображающий тип данных в пакете, причем тип данных метки синхронизации обратного потока является пакетом синхронизации временную отметку, значение которой связано с типом данных, представляющую собой номера начального и конечного блоков, а также номер таймслота нисходящего потока между двумя последовательными метками синхронизации в случае, если тип данных является пакетом синхронизации, а также длину данных, отображающую информацию о длине пакета данных. Этап (2) может дополнительно подразделяться на(201) извлечение и восстановление удаленным радиочастотным блоком канального тактового интервала между базовым блоком и удаленным радиочастотным блоком определение местонахождения меток синхронизации данных, принадлежащих удаленному радиочастотному блоку, на основании информации об адресе и типе данных, содержащихся в заголовке пакета данных последующее считывание и сравнение данных заголовка, а также извлечение информации о номере блока данных и номере таймслота во временной отметке(202) формирование удаленным радиочастотным блоком тактовых интервалов, основанных на данных заголовка в метке синхронизации нисходящего потока, канальных тактовых интервалах, ошибке рассинхронизациинисходящего потока данных, исходящего 9 15429 1 2012.02.28 из удаленного радиочастотного блока, то есть запуск тактового интервала с задержкой напосле считывания последнего бита заголовка данных синхронизации на основании принятого канального тактового интервала, а также(203) синхронизацию удаленным радиочастотным блоком локальных тактовых интервалов со сформированными тактовыми интервалами с целью достижения синхронизации между удаленным радиочастотным блоком и базовым блоком. Этап (3) может дополнительно подразделяться на(301) запоминание удаленным радиочастотным блоком номера блока данных и номера таймслота нисходящих данных, а также передачу данных через антенный порт(302) получение удаленным радиочастотным блоком обратного потока данных, а также формирование метки синхронизации обратного потока после задержки 3-х системных таймслотов на основании системных тактовых интервалов, синхронизированных с базовым блоком, а также(303) отправку удаленным радиочастотным блоком метки синхронизации обратного потока и обратного потока данных на базовый блок через обратный канал. Метка синхронизации обратного потока дополнительно содержит заголовок пакета данных, полезные данные, а также циклический избыточный код , причем полезные данные включают заголовок данных синхронизации, представляющий собой фиксированный специальный байтявляется проверкой содержания пакета данных, а также заголовок пакета данных содержит адрес, включающий исходный адрес, являющийся адресом удаленного радиочастотного блока, а также адрес назначения, являющийся адресом базового блока тип данных, отображающий тип данных в пакете, причем тип данных метки синхронизации нисходящего потока является пакетом синхронизации временную отметку, значение которой связано с типом данных, представляющую собой номера начального и конечного блоков данных, а также номер таймслота нисходящего потока между двумя последовательными метками синхронизации в случае, если тип данных является пакетом синхронизации, а также длину данных, отображающую информацию о длине пакета данных. Кроме того, фиксированный специальный байт относится к байтам, отличающимся от обобщенных данных , определяется заранее базовым блоком и удаленным радиочастотным блоком и не изменяется между двумя смежными определениями. Кроме того, если сигналы между базовым блоком и удаленным радиочастотным блоком передают с формированием блоков данных заданного формата, метки синхронизации нисходящего и обратного потоков содержат только заголовок данных синхронизации, а также номер блока данных и номер таймслота. Базовый блок и удаленный радиочастотный блок определяют положения меток синхронизации посредством поискав каналах и формирования тактовых интервалов для удаленного радиочастотного блока либо посредством получения прерывания для базового блока. Кроме того, этап (4) сравнения заголовка данных синхронизации включает(401) получение базовым блоком метки синхронизации обратного потока, извлечение из нее и сравнение заголовка данных синхронизации, а также(402) сравнение базовым блоком извлеченных данных заголовка с данными заголовка,записанными в базовом блоке, подтверждение действительности меток синхронизации в случае, если они непротиворечивы, в противном случае продолжение поиска метки синхронизации обратного потока и сравнение данных заголовка обратного потока, а также составление отчета о предупреждении в случае, если действительная метка синхронизации в заранее оговоренном временном интервале не найдена. Данное изобретение предлагает способ синхронизации и компенсации задержки между системой базовых станций и радиочастотной системой, посредством которого достига 10 15429 1 2012.02.28 ется синхронизация и компенсация задержки обратного потока между базовым блоком и множеством связанных с ним удаленных радиочастотных блоков, данный способ включает следующие этапы(1) запись номера нисходящего блока данных и номера таймслота удаленным радиочастотным блоком, синхронизированным нисходящим потоком с базовым блоком, а также передача нисходящих данных после их получения, получение обратного потока данных и введение записанного номера блока данных и номера таймслота в метку синхронизации обратного потока данных после задержки на 3 системных таймслота, основанной на системных тактовых интервалах, а также отправка метки синхронизации обратного потока и данных обратного потока на базовый блок через обратный канал(2) получение базовым блоком метки синхронизации обратного потока, извлечение и сравнение заголовка данных синхронизации после верификации действительности метки синхронизации обратного потока, извлечение информации о номере блока данных и номере таймслота, а также формирование прерывания в зависимости от временного положения данных заголовка в метке синхронизации обратного потока, прием обратного потока данных, основанных на прерывании, а также сравнение номера блока данных и номера таймслота обратного потока с номером блока данных и номером таймслота нисходящего потока. Кроме того, метка синхронизации обратного потока дополнительно содержит заголовок пакета данных, полезные данные, а также циклический избыточный код , причем полезные данные включают заголовок данных синхронизации, представляющий собой фиксированный специальный байтявляется проверкой содержания пакета данных, а также заголовок пакета данных содержит адрес, включающий исходный адрес, являющийся адресом удаленного радиочастотного блока, а также адрес назначения, являющийся адресом базового блока тип данных, отображающий тип данных в пакете, причем тип данных метки синхронизации обратного потока является пакетом синхронизации временную отметку, значение которой связано с типом данных, представляющую собой начальный и конечный номера блоков данных, а также номер таймслота обратного потока между двумя последовательными метками синхронизации в случае, если типом данных является пакет синхронизации, а также длину данных, отображающую информацию о длине пакета данных. Этап (2) сравнения заголовка данных синхронизации может дополнительно подразделяться на(201) получение базовым блоком метки синхронизации обратного потока, извлечение и сравнение заголовка данных синхронизации, а также(202) сравнение базовым блоком извлеченного заголовка данных синхронизации с заголовком данных синхронизации, записанным в базовом блоке, подтверждение действительности метки синхронизации в случае, если они непротиворечивы, в противном случае продолжение поиска метки синхронизации обратного потока и сравнение заголовка данных синхронизации обратного потока, а также составление отчета о предупреждении в случае, если действительная метка синхронизации в заранее оговоренном временном интервале не найдена. Кроме того, если сигналы между базовым блоком и удаленным радиочастотным блоком передают с формированием блока данных фиксированного формата, метка синхронизации обратного потока содержит только заголовок данных синхронизации , а также номер блока данных и номер таймслота. Базовый блок и удаленный радиочастотный блок определяют положения меток синхронизации посредством поискав ка 11 15429 1 2012.02.28 налах и формирования тактовых интервалов удаленного радиочастотного блока либо посредством получения прерывания для базового блока. Кроме того, фиксированный специальный байт относится к байтам, отличающимся от обобщенных данных , определяется заранее базовым блоком и удаленным радиочастотным блоком и не изменяется между двумя смежными определениями. Данное изобретение предлагает способ синхронизации и компенсации задержки между системой базовых станций и радиочастотной системой, посредством которого достигается синхронизация и компенсация нисходящей задержки между базовым блоком и множеством связанных с ним удаленных радиочастотных блоков, данный способ включает следующие этапы(1) вычисление базовым блоком ошибки рассинхронизациинисходящего потока данных, исходящего из базового блока, а также ошибки рассинхронизациинисходящего потока данных, исходящего из удаленного радиочастотного блока, где опорными являются эталонные локальные тактовые интервалы, аявляется ошибкой рассинхронизации введение метки синхронизации нисходящего потока данных в канал передачи нисходящих данных, а также отправку метки синхронизации нисходящего потока данных и нисходящих данных на удаленный радиочастотный блок с опережением налибо с задержкой на ( - ), а также отправкуна удаленный радиочастотный блок через канал передачи служебных сигналов верхнего уровня, где- период системных тактовых интервалов, а также(2) извлечение и восстановление удаленным радиочастотным блоком канальных тактовых интервалов между базовым блоком и удаленным радиочастотным блоком прием метки синхронизации нисходящего потока данных и ошибки рассинхронизациинисходящего потока данных, исходящего из удаленного радиочастотного блока задержку запуска тактового интервала напосле считывания последнего бита заголовка данных синхронизации в метке синхронизации нисходящего потока данных на основании принятого канального тактового интервала для синхронизации локальных тактовых интервалов со сформированными тактовыми интервалами. Этап (1) может дополнительно подразделяться на(1) вычисление базовым блоком задержкинисходящего канала в нисходящем канале между базовым блоком и удаленным радиочастотным блоком, а также деление задержки на ошибку рассинхронизациинисходящего потока данных, исходящего из базового блока, а также на ошибку рассинхронизациинисходящего потока данных, исходящего из удаленного радиочастотного блока, где(/к 1)к,- , а к - минимальная дискретность блока данных фиксированного формата канала передачи(102) введение базовым блоком метки синхронизации нисходящего потока данных в нисходящий канал данных между базовым блоком и удаленным радиочастотным блоком,где опорными являются эталонные локальные тактовые интервалы, а ошибка рассинхронизации между меткой синхронизации нисходящего потока данных и эталонными локальными тактовыми интервалами равнаотправку метки синхронизации нисходящего потока данных и нисходящего потока данных на удаленный радиочастотный блок с опережением налибо с задержкой на ( - ), где- период системных тактовых интервалов, а также(103) отправку базовым блокомна удаленный радиочастотный блок через канал передачи служебных сигналов верхнего уровня. Кроме того, метка синхронизации нисходящего потока данных дополнительно содержит заголовок пакета данных, полезные данные, а также циклический избыточный код, причем полезные данные включают заголовок данных синхронизации, представляющий собой фиксированный специальный байт 12 15429 1 2012.02.28 является проверкой содержания пакета данных, а также заголовок пакета данных содержит адрес, включающий исходный адрес, являющийся адресом базового блока, а также адрес назначения, являющийся адресом удаленного радиочастотного блока тип данных, отображающий тип данных в пакете, причем тип данных метки синхронизации нисходящего потока является пакетом синхронизации временную отметку, значение которой связано с типом данных, представляющую собой номера начального и конечного блоков, а также номер таймслота нисходящего потока между двумя последовательными метками синхронизации в случае, если тип данных является пакетом синхронизации, а также длину данных, отображающую информацию о длине пакета данных. Этап (2) может дополнительно подразделяться на(201) извлечение и восстановление удаленным радиочастотным блоком канальных тактовых интервалов между базовым блоком и удаленным радиочастотным блоком определение местонахождения меток синхронизации, принадлежащих удаленному радиочастотному блоку, на основании информации об адресе и типе данных, содержащихся в заголовке пакета данных последующее считывание и сравнение данных заголовка, а также извлечение информации о номере блока данных и номере таймслота во временной отметке(202) формирование удаленным радиочастотным блоком тактовых интервалов, основанных на данных заголовка в метке синхронизации нисходящего потока, канальных тактовых интервалах, ошибке рассинхронизациинисходящего потока данных, исходящего из удаленного радиочастотного блока, то есть запуск тактового интервала с задержкой напосле считывания последнего бита заголовка данных синхронизации на основании принятого канального тактового интервала, а также(203) синхронизацию удаленным радиочастотным блоком локальных тактовых интервалов со сформированными тактовыми интервалами для достижения синхронизации между удаленным радиочастотным блоком и базовым блоком. Вышеописанный способ может также использоваться, когда сигналы междуипередаются с формированием блока данных фиксированного формата. Единственное различие состоит в том, что метки синхронизации обратного потока и нисходящего потока содержат не заголовок пакета, а заголовок данных синхронизации , а также номер блока данных и номер таймслота, аиопределяют положения меток синхронизации посредством поискав каналах и формирования тактовых интервалов длялибо посредством получения прерывания для . Остальные этапы синхронизации и компенсации задержки идентичны тем, что представлены в описанной здесь технической схеме. Способ синхронизации и компенсации задержки в соответствии с настоящим изобретением вводит синхронизацию междуипосредством временных отметок, основанных на высокоскоростном канале междуи . В частности, компенсация задержки канала в нисходящем направлении осуществляется посредством двухуровневой регулировки задержки ви в , а в обратном направлении задержка компенсируется через формирование данных с уже скомпенсированным прерыванием (моментом передачи). Способом в соответствии с настоящим изобретением осуществляется синхронизация и точная компенсация задержки между системой базовых станций и радиочастотной системой. Такой метод позволяет адаптировать сигналы между базовым и удаленным радиочастотным блоками / к различным протоколам передачи. Кроме того, данный метод применим к передаче данных в блоке данных фиксированного формата. 15429 1 2012.02.28 Краткое описание чертежей На фиг. 1 схематично представлена диаграмма синхронизации и компенсации задержки между базовым блокоми удаленным радиочастотным блокомв соответствии с одним из примеров реализации настоящего изобретения. На фиг. 2 схематично представлен формат метки синхронизации в соответствии с одним из примеров реализации настоящего изобретения. Предпочтительные примеры реализации изобретения Ниже приводится описание способа синхронизации и компенсации задержки в соответствии с настоящим изобретением, в соответствии с прилагаемыми чертежами и конкретными примерами реализации. Способ синхронизации и компенсации задержки в соответствии с настоящим изобретением вводит синхронизацию междуипосредством временных отметок, основанных на высокоскоростном канале междуи . В частности, компенсация задержки канала в нисходящем направлении осуществляется посредством двухуровневой регулировки задержкии , а в обратном направлении компенсация задержки канала осуществляется формированием прерывания, получаемого при направлении данных базовым блоком. Способом в соответствии с настоящим изобретением осуществляется синхронизация и точная компенсация задержки между системой базовых станций и радиочастотной системой. Такой метод позволяет адаптировать сигналы между базовым и удаленным радиочастотным блоками / к различным протоколам передачи. В архитектуре, где базовый блок и удаленный радиочастотный блок разделены, полоса пропускания велика и один базовый блок или пул базовых блоков может быть соединен с множеством удаленных радиочастотных блоков, которые находятся в различных зонах и соединяются с базовым блоком через высокоскоростной канал . , расположенные в различных местах, могут быть, в соответствии с требованиями, выполнены в виде синхронизированных ячеек либо несинхронизированных ячеек. Диаграмма, схематично иллюстрирующая связь базового блокас множеством удаленных радиочастотных блоков , показана на фиг. 1. На фиг. 1 1, 2 и 3 включены последовательно и соединены соптоволоконными кабелями, 4 и 5 соединены снепосредственно. Конечно, конфигурация сети междуиможет иметь и другие формы, например кольцевую либо древовидную. Вследствие того что длина оптоволокна междуии длина отрезков оптоволокна между последовательно включеннымиразличны, задержки, создаваемые оптоволоконными каналами, различны. Существует большое количество способов измерения задержки междуи . Например, некоторые организации, такие каки , предлагают способы измерения задержки. Данное изобретение предлагает не измерение задержки. Задержка оптоволоконного канала междуи , задержка обработки ви задержки между оптическими портами, а также между оптическим портом и антенным портомсчитаются известными величинами и могут быть измерены уже существующими способами измерения, которые не являются предметом обсуждения настоящего изобретения. В соответствии с изобретениемиспользует эталонные локальные тактовые интервалы, синхронизированные как с системными тактовыми интервалами , так и с системными тактовыми интервалами высокоскоростного канала междуи . Для способа в соответствии с настоящим изобретением нет большой разницы, передаются ли сигналы базовой станции и радиосигналы по -каналу с формированием блока данных фиксированного формата либо с формированием пакета. Таким образом, описанный здесь способ передачи данных посредством переноса пакета по каналутакже применим и для передачи данных в блоке данных фиксированного формата. Ниже описаны конкретные нисходящие и обратные процессы в соответствии со способом синхронизации и компенсации задержки между системой базовых станций и радиочастотной системой по настоящему изобретению. 14 15429 1 2012.02.28 1. Процессы в нисходящем направлении. 1)рассчитывает задержку нисходящего канала в нисходящем канале междуи , а затем делит задержку на ошибку рассинхронизациинисходящего потока данных, исходящего из , а также на ошибку рассинхронизациинисходящего потока данных, исходящего из , причем точностьравна минимальной дискретности данных блока фиксированного формата нисходящего канала междуи ,- разница междуи реальной задержкой нисходящего канала, ее точность соответствует требованиям точности системы / для синхронизации. 2)вводит метку синхронизации нисходящего потока данных в нисходящий канал данных междуи , используя в качестве опорных эталонные локальные тактовые интервалы. Ошибка рассинхронизации между меткой синхронизации нисходящего потока данных и системными тактовыми интервалами равна .отправляет метку синхронизации нисходящего потока данных и нисходящий поток данных на удаленный радиочастотный блок с опережением налибо с задержкой на ( - ), где- период системных тактовых интервалов /. Как показано на фиг. 2, метка синхронизации нисходящего потока данных содержит Заголовок пакета данных, Полезные данные, а также циклический избыточный код ,причем Заголовок содержит Адрес, Тип, Временную отметкуи Длину. Адрес в заголовке включает исходный адрес (адрес ), а также адрес назначения(адрес ). Тип отображает тип Полезных данных, например пакет синхронизации,служебный пакет, пакет управления, неиспользуемый пакет и т.д. Тип в метке синхронизации нисходящего потока данных является пакетом синхронизации. Значение Временной отметки связано с Типом. Если Тип является пакетом синхронизации, то Временная отметка представляет номера начального и конечного блоков, а также номер таймслота нисходящего потока между двумя непрерывными метками синхронизации если Тип является служебным пакетом или пакетом управления, то Временная отметка представляет относительный временной порядок Полезных данных. Полезные данные включают заголовок данных синхронизации , представляющий собой специальный фиксированный байт, определяемыйи . То, что этот байт - специальный, говорит о том, что он отличается от обобщенных (синфазных и сдвинутых по фазе на 90) данныхкак ряд фиксированных номеров 7 большого размера (такой байт может формироваться в виде случайной последовательности, и его битовый номер определяется в соответствии с требованиями, причем, чем больше битов,тем меньше вероятность того, что байт будет идентичным другимданным). Данный байт является фиксированным, так как определяетсяизаранее и не изменяется между двумя смежными определениями. Битприменяется для циклического избыточностного контроля содержимого пакета. 3)отправляетначерез канал передачи служебных сигналов верхнего уровня, например канал передачи служебных сигналов системы управления каналами передачи данных высокого уровнялибо канал передачи служебных сигналовпротокола . 4)извлекает и восстанавливает канальные тактовые интервалы междуи, находит метки данных синхронизации, относящиеся к , основанные на информации об Адресе и Типе, содержащейся в заголовке, затем считывает и сравниваети извлекает информацию о номере блока данных и номере таймслота в . 5)формирует тактовые интервалы, основанные на , в метке синхронизации нисходящего потока данных, канальных тактовых интервалах, а также ошибке рассинхронизациинисходящего потока данных, исходящего из , задерживая таким образом запуск тактового интервала напосле считывания последнего бита заголовка данных синхронизации, на основании принятого канального тактового интервала. Затем 15 15429 1 2012.02.28 синхронизирует локальные тактовые интервалы со сформированными системными тактовыми интервалами с целью достижения синхронизации междуи . 2. Процессы в обратном направлении. 6) Номер блока нисходящих данных и номер таймслота записываются в , затемпередает данные через антенный порт, принимает обратный поток данных и формирует метку синхронизации обратного потока после задержки на 3 таймслота /,основанной на системных тактовых интервалах, синхронизированных с , и посылает метку синхронизации обратного потока и обратный поток данных начерез обратный канал. Как показано на фиг. 2, метка синхронизации обратного потока также содержит Заголовок пакета данных, Полезные данные, а также , причем Заголовок содержит Адрес,Тип, Временную отметкуи Длину. Адрес в Заголовке включает исходный адрес (адрес ), а также адрес назначения(адрес ). Тип отображает тип Полезных данных, например пакет синхронизации,служебный пакет, пакет управления, неиспользуемый пакет и т.д. Тип в метке синхронизации обратного потока является пакетом синхронизации. Значениесвязано с Типом. Если Тип является пакетом синхронизации, топредставляет номера начального и конечного блоков, а также номер таймслота обратного потока между двумя непрерывными метками синхронизации если Тип является служебным пакетом или пакетом управления, то Временная отметка представляет относительный временной порядок Полезных данных. В метке синхронизации обратного потока номер блока данных и номер таймслота видентичны соответствующим данным нисходящего потока, записанным в . Полезные данные включают заголовок данных синхронизации , представляющий собой специальный фиксированный байт, определяемыйи . То, что этот байт - специальный, говорит о том, что он отличается от обобщенных (синфазных и сдвинутых по фазе на 90) данныхкак ряд фиксированных номеров 7 большого размера (такой байт может формироваться в виде случайной последовательности, и его битовый номер определяется в соответствии с требованиями, причем, чем больше битов,тем меньше вероятность того, что байт будет идентичным другимданным). Данный байт является фиксированным, так как определяетсяизаранее и не изменяется между двумя смежными определениями. Битприменяется для циклического избыточностного контроля содержимого пакета. 7)принимает отметку синхронизации обратного потока, основанную на Адресе и Типе пакета, извлекает заголовок данных синхронизации , а затем сравнивает извлеченные данныес заданными данными заголовка данных синхронизации для подтверждения действительности метки синхронизации обратного потока.извлекает данные номера блока данных и номера таймслота из , еслипризнан действительным, либо повторяет шаг 7), еслипризнан недействительным. В случае если действительная метка синхронизации в заранее оговоренном временном интервале по-прежнему не найдена,составляет отчет о предупреждении для программного обеспечения верхнего уровня. Целью сравнения заголовка данных синхронизации является определение правильности заголовка данных синхронизации. Поскольку заголовок данных синхронизациипредставляет собой специальный фиксированный байт,сравнивает извлеченныес записаннымидля подтверждения их непротиворечивости.подтверждает действительность метки синхронизации в случае, если они непротиворечивы, в противном случае продолжает поиск меток синхронизации обратного потока и сравнениеобратного потока, а также составляет отчет о предупреждении в случае, если действительная метка синхронизации в заранее оговоренном временном интервале не найдена. 16 15429 1 2012.02.28 8)формирует прерывание в зависимости от временного положенияв метке синхронизации обратного потока. Базовый блок принимает обратный поток данных,а также данные номера блока данных и номера таймслота, основанных на прерывании, и сравнивает номер блока данных и номер таймслота обратного потока с номером блока данных и номером таймслота нисходящего потока. Номер блока данных и номер таймслота непрерывны и периодичны. Задачей извлечения номеров блоков данных, а также номеров таймслотов обратного и нисходящего потоков данных является обеспечение длявозможности иметь информацию о соответствующих соотношениях между таймслотами обратных и нисходящих потоков данных. В соответствии с протоколом / данные о числе пользователей переносятся посредством таймслотов в беспроводных портах, причем каждый отдельный таймслот либо каждые несколько таймслотов несут служебную информацию для одного пользователя. Таймслот обратного потока данных, несущий служебные данные для одного пользователя, появляется на 3 таймслота позже нисходящего таймслота, несущего служебные данные этому же пользователю. Например, если -ный таймслот М-ного блока в нисходящем направлении беспроводного порта базовой станции (в настоящем изобретении - ) несет служебные данные для пользователя А, таймслот обратного потока,принятый 3-мя таймслотами позднее, должен нести обратные служебные данные пользователя А. Для того чтобы идентифицировать и различать различные случаи, когда данные пользователя переносятся посредством таймслотов нисходящих и обратных потоков данных, в протоколе / прописано, что относительно таймслота нисходящего потока данных таймслот обратного потока данных (таймслот, заполненный рабочими данными пользователя А), полученный 3-мя таймслотами позднее, по-прежнему представлен ным таймслотом М-ного блока данных. В настоящем изобретении номера блока данных и номер таймслота обратного и нисходящего потока данных помещены в , при этомотправляет наномер блока данных и номер таймслота нисходящего блока данных либо начальный и конечный номера блока данных и номера таймслотов из множества таймслотов посредством ,записывает номера блока данных и таймслотов, а также передает таймслот нисходящего потока данных через беспроводной порт. Таймслот обратного потока данных получают 3-мя таймслотами позднее таймслота нисходящего потока данных и затем к нему добавляют метку синхронизации обратного потока данных,в которой номер блока данных и номер таймслота вявляются номером блока данных и номером таймслота нисходящего блока данных, записанными в . В соответствии с описанными процессами в нисходящем направлении синхронизацияидостигается посредством метки синхронизации нисходящего потока данных,в частностиформирует тактовые интервалы после приема метки синхронизации нисходящего потока данных, а затем локальные тактовые интервалысинхронизируются с указанными тактовыми интервалами, тем самым осуществляя синхронизацию междуи . Компенсация нисходящей задержки осуществляется посредством двухуровневой регулировки времени, как описано ниже.(1) Регулировка первого уровня происходит в . Как описано в этапе 2),регулирует ошибку рассинхронизациинисходящего потока данных, которая рассчитывается на основании задержки нисходящего канала передачи данных междуи .посылает метку синхронизации нисходящего потока данных и данныес опережением или с задержкой и компенсирует задержку канала передачи. Вследствие ограничения минимальной дискретности блокового формата в канале передачи и мультиплексирования несущей, реальная задержка канала передачиможет быть не кратна целому числу минимальной дискретности к блока данных фиксированного формата в канале передачи. В соответствии с изобретениемопределяется следующим образом(/к 1)к. 17 15429 1 2012.02.28 Поэтому результат /к округляется в сторону большего целого, где- округление в меньшую сторону, а /к 1 - округление в большую сторону. Следовательно, ошибка рассинхронизациинисходящего потока данных, исходящего из , не может точно компенсировать задержку передачи нисходящего канала. Компенсация задержки первого уровня является грубой. Посколькув вышеуказанной формуле превышает реальную задержку, первую компенсацию задержки втакже называют перекомпенсацией.(2) Компенсация второго уровня происходит в .рассчитывает разницу между задержкойнисходящего канала передачи и , т.е. нисходящую ошибку рассинхронизации, где- . Затемотправляетвчерез канал передачи служебных сигналов верхнего уровня. При выполнении второго уровня компенсации, как описано в шаге 5),формирует тактовые интервалы в метке синхронизации нисходящего потока с задержкой на . Точная задержка в нисходящем канале передачи может достигаться посредством описанной здесь двухуровневой компенсации для осуществления синхронизации междуи . Преимущество способа в соответствии с изобретением заключается в использовании временных меток в качестве носителя данных синхронизациии . Требованияив отношении канальных тактовых интервалов и блока данных фиксированного формата снижены, и междуиформата / можно использовать различные каналы передачи, сократив тем самым стоимость системы. Установка ошибки рассинхронизации двухуровневой компенсации задержки нисходящего потока данных позволяет точно компенсировать задержку нисходящего канала, что также снижает требования к дискретности данных мультиплексного канала. После компенсации задержки нисходящего канала тактовые интервалысинхронизируются с , нисходящая передача и обратный прием в системе / используют тактовые интервалыкак опорные. В соответствии с протоколом 3,разница между обратными и нисходящими приемопередающими тактовыми интервалами для одного и того же пользователя системы / равна трем таймслотам, т.е. данные обратного потока этого пользователя могут быть получены спустя 3 таймслота относительно нисходящего приема.записывает номер блока данных и номер таймслота в метке синхронизации нисходящего потока данных, вносит номер блока данных и номер таймслота в метку синхронизации обратного потока спустя 3 таймслота и отправляет их,вместе с обратными данными таймслота в .анализирует метку синхронизации обратного потока в соответствии со способом,описанным в шагах 7), 8), и запускает прием прерывания.демодулирует полученные данные и сравнивает номер обратного блока данных и номер обратного таймслота с номером нисходящего блока данных и номером нисходящего таймслота. Обратный прием позволяет принимать данные точно, без компенсации задержки обратного канала ви. Синхронизация междуидостигается через метки синхронизации обратного потока. Более того, эталонные тактовые интервалы нисходящего и обратного потоков/ формируются втаким образом, что задержка обратного канала становится внутренней задержкой. Настоящим изобретением предлагается четкое получение данных от базового блока без компенсации задержки обратного потока посредством запуска прерывания приема данныхс использованием меток синхронизации, а также отслеживания и сравнения номеров блоков данных и номеров таймслотов. Описанный способ может применяться при передаче сигналов междуис формированием блока данных фиксированного формата. Единственная разница заключается в том, что метки синхронизации обратного и нисходящего потоков содержат не Заголовок, а , номер блока данных и номер таймслота. Кроме того,иопределяют положение меток синхронизации посредством поискав каналах и 18 15429 1 2012.02.28 формируют тактовые интервалы длялибо принимают прерывания для . Другие этапы синхронизации и компенсации задержки аналогичны тем, что описаны в вышеуказанном способе. Пример. Принимая во внимание, что, как показано на фиг. 1, при передаче данных по сети между базовым блокоми удаленным радиочастотным блокомсистемы/ синхронизация междуизанимает 60 миллисекунд (мс), минимальная продолжительность мультиплексного блока данных фиксированного формата в высокоскоростномканале междуиравнамикросекунд, точность измерения задержки канала составляет менее 4 наносекунд (нс), а задержка канала междуиравна 1 (принимая микросекунду за единицу измерения). На примере 1, на основании передачи данных по сети, показанной на фиг. 1, и параметров, указанных выше, ниже описаны этапы способа синхронизации и компенсации задержки в соответствии с настоящим изобретением. Этап 1. Сначаларассчитывает задержку 1 канала междуидля получения ошибок рассинхронизациии(принимая микросекунду за единицу измерения) для двухуровневой компенсации задержкиисоответственно(1/к 1)к,( - 1). Этап 2. Осуществляют синхронизацию и компенсацию задержки нисходящего потока. 1) В нисходящем направлениивводит метку синхронизации нисходящего потока данных и нисходящие данные в канал с опережением на , что составляет 60 мс, относительно локальных тактовых интервалов. Метка синхронизации, содержащая в пределах 60 мс Адрес, Тип, Длину и , состоящие из фиксированных специальных символов, номер блока данных и номер таймслота, а также информацию , отправляется каждые 60 мс. Номер блока данных и номер таймслота, отображающий начальный и конечный номера блока данных и номер каждого таймслота, переданные между двумя непрерывными метками синхронизации. 2)посылаетначерез канал передачи служебных сигналов верхнего уровня, такой как канал передачи служебных сигналовлибо канал передачи служебных сигналовпротокола . 3)принимает данные, отправленныеи основанные на Адресе и Типе пакета, а также извлекает и сравнивает , составленные из фиксированных специальных символов.формирует тактовые интервалы с задержкой на 60 мс, после того как был получен последний битметки синхронизации нисходящего потока, а затем синхронизирует свои локальные тактовые интервалы (52 ) в течение следующих 60 мс для осуществления синхронизациии . Этап 3. Осуществляют синхронизацию и компенсацию задержки обратного потока. 4)анализирует и записывает номер блока данных и номер таймслота нисходящего потока. 5)формирует все тактовые интервалы, передаваемые и принимаемые/, на основании локальных тактовых интервалов в течение 60 мс, а затем передает все таймслоты по порядку. В соответствии с указаниями протокола принимаемые тактовые интервалы обратного потока, поступающие на беспроводный порт 1, на три таймслота отстают от передаваемых тактовых интервалов нисходящего потока.вводит метку синхронизации обратного потока в обратный канал после получения данных о таймслотах обратного потока. Метка синхронизации обратного потока, содержащая Адрес, Тип, Длину и ,составленные из фиксированных специальных символов, номер блока данных и номер таймслота, а также информацию , отправляется каждые 60 мс. Номер блока данных и номер таймслота являются номером блока данных и номером таймслота метки синхронизации нисходящего потока, записанной в 1. 19 15429 1 2012.02.28 6)принимает метку синхронизации обратного потока, основанную на Адресе и Типе пакета, извлекает и сравнивает , составленные из фиксированных специальных символов, и запускает прием прерывания, отмечая начало приемаданных обратного потока. Интервал прерывания составляет 15/26 мс. 7) Базовый блок принимает данные, основанные на прерывании, и сравнивает номер блока данных и номер таймслота обратного потока с номером блока данных и номером таймслота нисходящего потока для определения их непротиворечивости.осуществляет синхронизацию и компенсацию задержки между базовым блоком и удаленным радиочастотным блоком / вышеописанным способом. Остальныефункционируют аналогично, за исключением , соединенных последовательно. Например, задержка нисходящего канала для 2 равна 112, где 1 - задержка обработки , а 2 - задержка канала междуи 2. Всесинхронизируют с , и задержки от этихдо беспроводного порта одинаковы. Поэтомусинхронизируют с 2 в ячейке 1, а ячейку 1 также синхронизируют с ячейкой 2. Промышленная применимость Способ синхронизации и компенсации задержки между системой базовых станций и радиочастотной системой по настоящему изобретению предназначен для синхронизации и компенсации задержки между системой базовых станций и радиочастотной системой Глобальной Системы Мобильной связи /модификациис увеличенной скоростью передачи данных . Синхронизация между базовым блокоми удаленным радиочастотным блокомосуществляется в высокоскоростном канале посредством временных меток обратного и нисходящего потоков. Данным изобретением предлагается такая синхронизация и точная компенсация задержки между базовым блоком и удаленным радиочастотным блоком, которая позволяет адаптировать сигналы между базовым блоком и удаленным радиочастотным блоком / к различным протоколам передачи. В способе также используется передача данных в блоке данных фиксированного формата. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 20
