Сварное соединение с прорезным швом

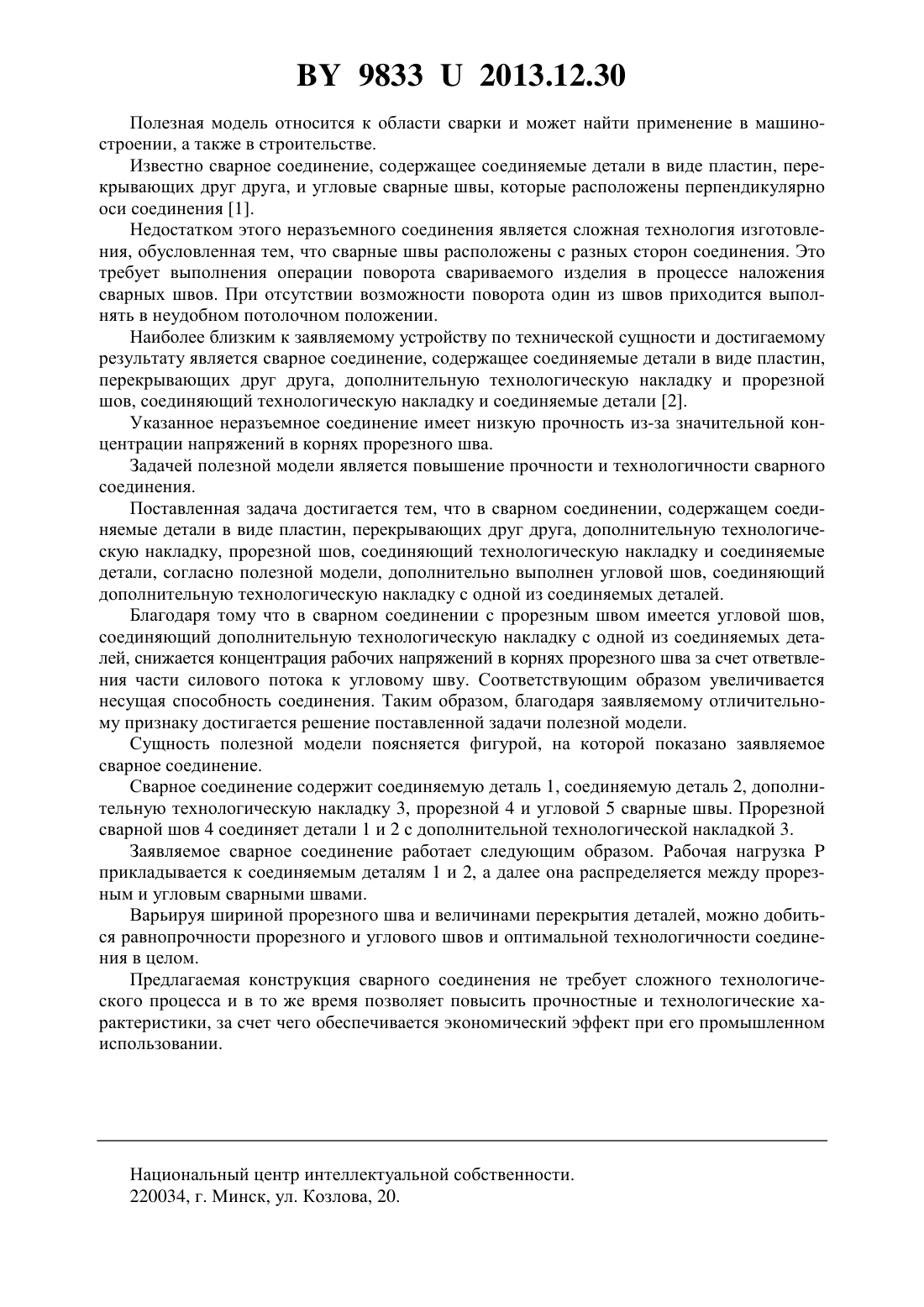

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Цумарев Юрий Александрович Шелег Валерий Константинович Цумарев Евгений Николаевич Коробицкий Михаил Александрович Перец Павел Андреевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Сварное соединение с прорезным швом, содержащее соединяемые детали в виде пластин, перекрывающих друг друга, дополнительную технологическую накладку, прорезной шов, соединяющий технологическую накладку и соединяемые детали, отличающееся тем, что дополнительно выполнен угловой шов, соединяющий дополнительную технологическую накладку с одной из соединяемых деталей.(56) 1. Майзель В.С., Навроцкий Д.И. Сварные конструкции. - Л. Машиностроение, 1973.С. 40, рисунок 2.10,а. 2. Бут В.С., Аснис А.Е. Повышение работоспособности нахлесточных сварных соединений // Автоматическая сварка. - 1986. -7. - С. 30, рис. .11 б. 98332013.12.30 Полезная модель относится к области сварки и может найти применение в машиностроении, а также в строительстве. Известно сварное соединение, содержащее соединяемые детали в виде пластин, перекрывающих друг друга, и угловые сварные швы, которые расположены перпендикулярно оси соединения 1. Недостатком этого неразъемного соединения является сложная технология изготовления, обусловленная тем, что сварные швы расположены с разных сторон соединения. Это требует выполнения операции поворота свариваемого изделия в процессе наложения сварных швов. При отсутствии возможности поворота один из швов приходится выполнять в неудобном потолочном положении. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является сварное соединение, содержащее соединяемые детали в виде пластин,перекрывающих друг друга, дополнительную технологическую накладку и прорезной шов, соединяющий технологическую накладку и соединяемые детали 2. Указанное неразъемное соединение имеет низкую прочность из-за значительной концентрации напряжений в корнях прорезного шва. Задачей полезной модели является повышение прочности и технологичности сварного соединения. Поставленная задача достигается тем, что в сварном соединении, содержащем соединяемые детали в виде пластин, перекрывающих друг друга, дополнительную технологическую накладку, прорезной шов, соединяющий технологическую накладку и соединяемые детали, согласно полезной модели, дополнительно выполнен угловой шов, соединяющий дополнительную технологическую накладку с одной из соединяемых деталей. Благодаря тому что в сварном соединении с прорезным швом имеется угловой шов,соединяющий дополнительную технологическую накладку с одной из соединяемых деталей, снижается концентрация рабочих напряжений в корнях прорезного шва за счет ответвления части силового потока к угловому шву. Соответствующим образом увеличивается несущая способность соединения. Таким образом, благодаря заявляемому отличительному признаку достигается решение поставленной задачи полезной модели. Сущность полезной модели поясняется фигурой, на которой показано заявляемое сварное соединение. Сварное соединение содержит соединяемую деталь 1, соединяемую деталь 2, дополнительную технологическую накладку 3, прорезной 4 и угловой 5 сварные швы. Прорезной сварной шов 4 соединяет детали 1 и 2 с дополнительной технологической накладкой 3. Заявляемое сварное соединение работает следующим образом. Рабочая нагрузкаприкладывается к соединяемым деталям 1 и 2, а далее она распределяется между прорезным и угловым сварными швами. Варьируя шириной прорезного шва и величинами перекрытия деталей, можно добиться равнопрочности прорезного и углового швов и оптимальной технологичности соединения в целом. Предлагаемая конструкция сварного соединения не требует сложного технологического процесса и в то же время позволяет повысить прочностные и технологические характеристики, за счет чего обеспечивается экономический эффект при его промышленном использовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
