Дистанционный хирургический измеритель

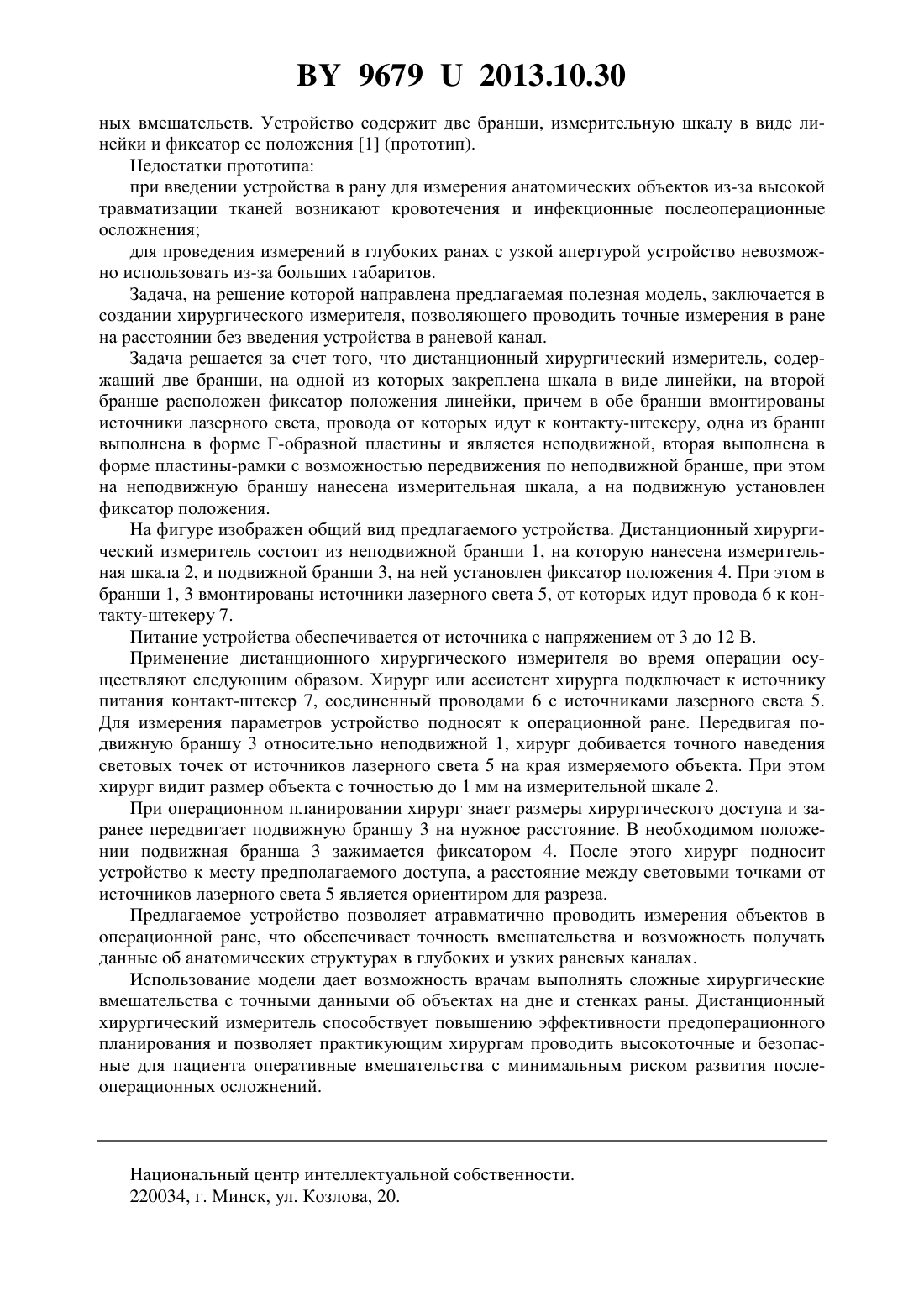

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гомельский государственный медицинский университет(72) Авторы Олизарович Михаил Владимирович Ремов Павел Сергеевич(73) Патентообладатель Учреждение образования Гомельский государственный медицинский университет(57) Дистанционный хирургический измеритель, содержащий две бранши, на одной из которых закреплена шкала в виде линейки, на второй бранше расположен фиксатор положения линейки, отличающийся тем, что в обе бранши вмонтированы источники лазерного света, провода от которых идут к контакту-штекеру, одна из бранш выполнена в форме Г-образной пластины и является неподвижной, вторая выполнена в форме пластинырамки с возможностью передвижения по неподвижной бранше, при этом на неподвижную браншу нанесена измерительная шкала, а на подвижную установлен фиксатор положения. Полезная модель относится к медицинской измерительной технике и может быть использована в хирургии для измерения анатомических объектов в операционной ране, для определения оптимальных доступов, а также для планирования хода оперативного вмешательства. Известно устройство для измерения параметров минидоступа, позволяющее измерять величину угла операционного доступа и площадь зоны доступности во время оператив 96792013.10.30 ных вмешательств. Устройство содержит две бранши, измерительную шкалу в виде линейки и фиксатор ее положения 1 (прототип). Недостатки прототипа при введении устройства в рану для измерения анатомических объектов из-за высокой травматизации тканей возникают кровотечения и инфекционные послеоперационные осложнения для проведения измерений в глубоких ранах с узкой апертурой устройство невозможно использовать из-за больших габаритов. Задача, на решение которой направлена предлагаемая полезная модель, заключается в создании хирургического измерителя, позволяющего проводить точные измерения в ране на расстоянии без введения устройства в раневой канал. Задача решается за счет того, что дистанционный хирургический измеритель, содержащий две бранши, на одной из которых закреплена шкала в виде линейки, на второй бранше расположен фиксатор положения линейки, причем в обе бранши вмонтированы источники лазерного света, провода от которых идут к контакту-штекеру, одна из бранш выполнена в форме Г-образной пластины и является неподвижной, вторая выполнена в форме пластины-рамки с возможностью передвижения по неподвижной бранше, при этом на неподвижную браншу нанесена измерительная шкала, а на подвижную установлен фиксатор положения. На фигуре изображен общий вид предлагаемого устройства. Дистанционный хирургический измеритель состоит из неподвижной бранши 1, на которую нанесена измерительная шкала 2, и подвижной бранши 3, на ней установлен фиксатор положения 4. При этом в бранши 1, 3 вмонтированы источники лазерного света 5, от которых идут провода 6 к контакту-штекеру 7. Питание устройства обеспечивается от источника с напряжением от 3 до 12 В. Применение дистанционного хирургического измерителя во время операции осуществляют следующим образом. Хирург или ассистент хирурга подключает к источнику питания контакт-штекер 7, соединенный проводами 6 с источниками лазерного света 5. Для измерения параметров устройство подносят к операционной ране. Передвигая подвижную браншу 3 относительно неподвижной 1, хирург добивается точного наведения световых точек от источников лазерного света 5 на края измеряемого объекта. При этом хирург видит размер объекта с точностью до 1 мм на измерительной шкале 2. При операционном планировании хирург знает размеры хирургического доступа и заранее передвигает подвижную браншу 3 на нужное расстояние. В необходимом положении подвижная бранша 3 зажимается фиксатором 4. После этого хирург подносит устройство к месту предполагаемого доступа, а расстояние между световыми точками от источников лазерного света 5 является ориентиром для разреза. Предлагаемое устройство позволяет атравматично проводить измерения объектов в операционной ране, что обеспечивает точность вмешательства и возможность получать данные об анатомических структурах в глубоких и узких раневых каналах. Использование модели дает возможность врачам выполнять сложные хирургические вмешательства с точными данными об объектах на дне и стенках раны. Дистанционный хирургический измеритель способствует повышению эффективности предоперационного планирования и позволяет практикующим хирургам проводить высокоточные и безопасные для пациента оперативные вмешательства с минимальным риском развития послеоперационных осложнений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
