Соединение неразъемное гибридное

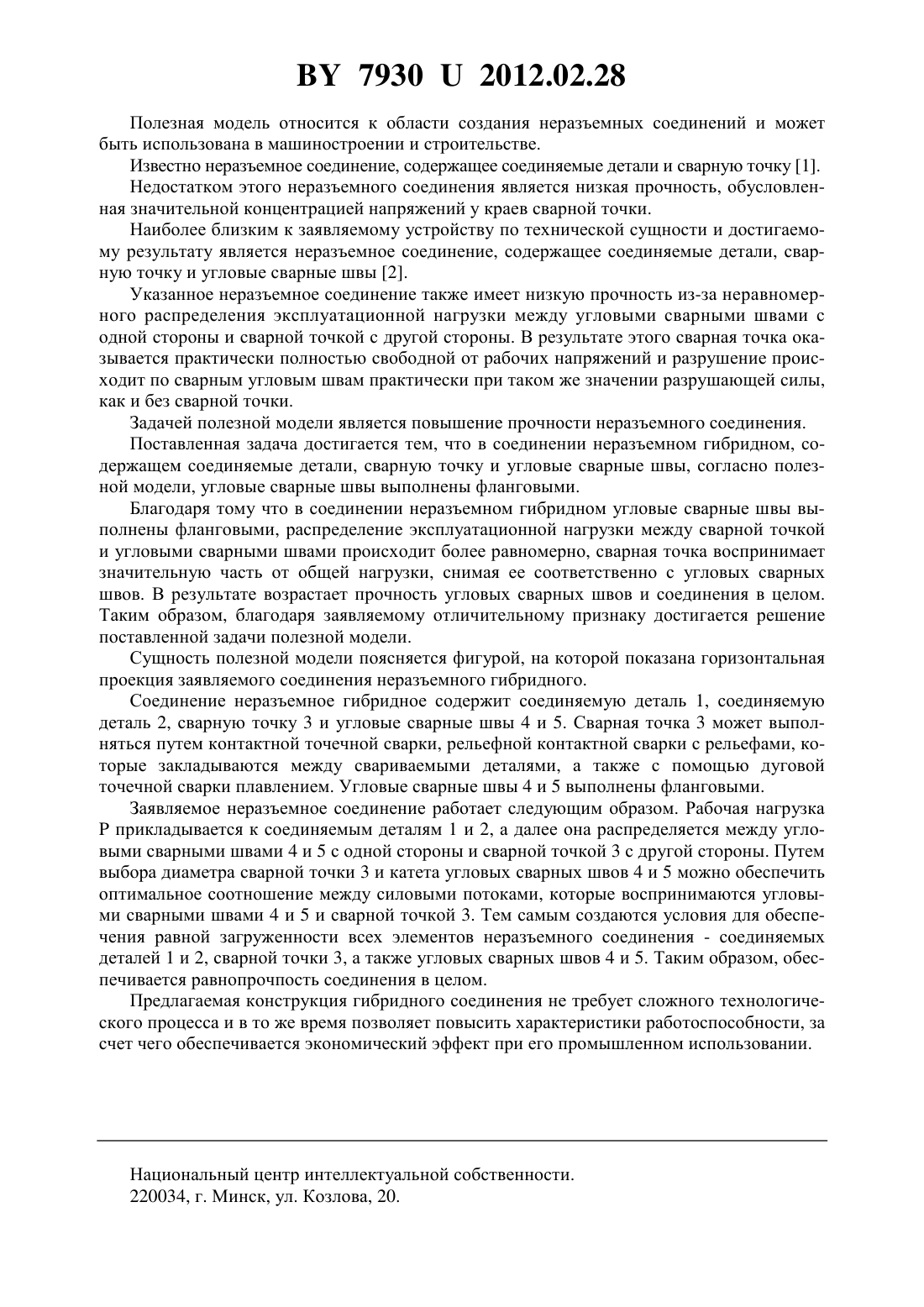

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Цумарев Юрий Алексеевич Шелег Валерий Константинович Цумарев Евгений Николаевич Олешкевич Дмитрий Анатольевич(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Соединение неразъемное гибридное, содержащее соединяемые детали, сварную точку и угловые сварные швы, отличающееся тем, что угловые сварные швы выполнены фланговыми.(56) 1. Майзель , Навроцкий Д.И. Сварные конструкции. - Л. Машиностроение, 1973. С. 107, рисунок 4.7 а. 2. Соединение неразъемное гибридное Патент Республики Беларусь 6100 ,МПК (2009)23 11/00, 33/00. Автор Цумарев Ю.А. Заявл. 15.06.09. Опубл. 30.04.2010. 79302012.02.28 Полезная модель относится к области создания неразъемных соединений и может быть использована в машиностроении и строительстве. Известно неразъемное соединение, содержащее соединяемые детали и сварную точку 1. Недостатком этого неразъемного соединения является низкая прочность, обусловленная значительной концентрацией напряжений у краев сварной точки. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является неразъемное соединение, содержащее соединяемые детали, сварную точку и угловые сварные швы 2. Указанное неразъемное соединение также имеет низкую прочность из-за неравномерного распределения эксплуатационной нагрузки между угловыми сварными швами с одной стороны и сварной точкой с другой стороны. В результате этого сварная точка оказывается практически полностью свободной от рабочих напряжений и разрушение происходит по сварным угловым швам практически при таком же значении разрушающей силы,как и без сварной точки. Задачей полезной модели является повышение прочности неразъемного соединения. Поставленная задача достигается тем, что в соединении неразъемном гибридном, содержащем соединяемые детали, сварную точку и угловые сварные швы, согласно полезной модели, угловые сварные швы выполнены фланговыми. Благодаря тому что в соединении неразъемном гибридном угловые сварные швы выполнены фланговыми, распределение эксплуатационной нагрузки между сварной точкой и угловыми сварными швами происходит более равномерно, сварная точка воспринимает значительную часть от общей нагрузки, снимая ее соответственно с угловых сварных швов. В результате возрастает прочность угловых сварных швов и соединения в целом. Таким образом, благодаря заявляемому отличительному признаку достигается решение поставленной задачи полезной модели. Сущность полезной модели поясняется фигурой, на которой показана горизонтальная проекция заявляемого соединения неразъемного гибридного. Соединение неразъемное гибридное содержит соединяемую деталь 1, соединяемую деталь 2, сварную точку 3 и угловые сварные швы 4 и 5. Сварная точка 3 может выполняться путем контактной точечной сварки, рельефной контактной сварки с рельефами, которые закладываются между свариваемыми деталями, а также с помощью дуговой точечной сварки плавлением. Угловые сварные швы 4 и 5 выполнены фланговыми. Заявляемое неразъемное соединение работает следующим образом. Рабочая нагрузкаприкладывается к соединяемым деталям 1 и 2, а далее она распределяется между угловыми сварными швами 4 и 5 с одной стороны и сварной точкой 3 с другой стороны. Путем выбора диаметра сварной точки 3 и катета угловых сварных швов 4 и 5 можно обеспечить оптимальное соотношение между силовыми потоками, которые воспринимаются угловыми сварными швами 4 и 5 и сварной точкой 3. Тем самым создаются условия для обеспечения равной загруженности всех элементов неразъемного соединения - соединяемых деталей 1 и 2, сварной точки 3, а также угловых сварных швов 4 и 5. Таким образом, обеспечивается равнопрочпость соединения в целом. Предлагаемая конструкция гибридного соединения не требует сложного технологического процесса и в то же время позволяет повысить характеристики работоспособности, за счет чего обеспечивается экономический эффект при его промышленном использовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
