Световая кисть

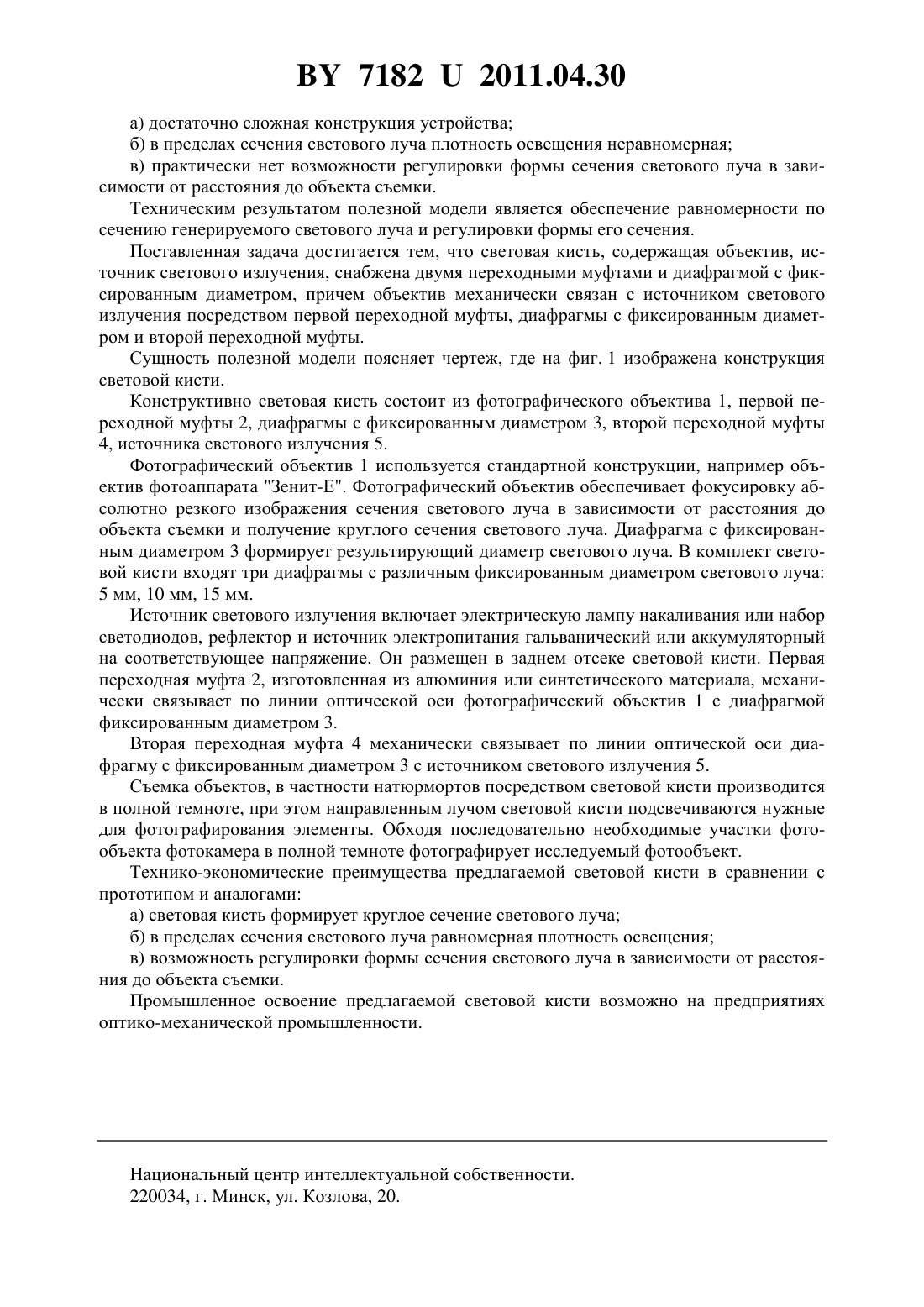

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Кочергин Сергей Николаевич Сычик Василий Андреевич(72) Авторы Кочергин Сергей Николаевич Сычик Василий Андреевич(73) Патентообладатели Кочергин Сергей Николаевич Сычик Василий Андреевич(57) Световая кисть, содержащая объектив, источник светового излучения, отличающаяся тем, что она снабжена двумя переходными муфтами и диафрагмой с фиксированным диаметром, причем объектив механически связан с источником светового излучения посредством первой переходной муфты, диафрагмы с фиксированным диаметром и второй переходной муфты. Полезная модель относится к области фототехники и может быть использована для предметной съемки. Известно устройство 1, выполняющее функции световой кисти, которое содержит блок коррекции спектрального состава падающего светового потока, ограничитель поля зрения, фотоприемник, волоконно-оптический преобразователь, призма разложения в спектр, объектив, пространственный модулятор. Однако такое устройство обладает сложной конструкцией и не позволяет осуществлять качественную предметную съемку. Прототипом предлагаемой полезной модели является светооптическое устройство 2,которое содержит установленные последовательно по ходу луча источник излучения с рефлектором, плоское наклонное зеркало с центральным отверстием, объектив, в заднем фокусе которого установлен источник светового излучения, предметный столик. Недостатки прототипа 71822011.04.30 а) достаточно сложная конструкция устройства б) в пределах сечения светового луча плотность освещения неравномерная в) практически нет возможности регулировки формы сечения светового луча в зависимости от расстояния до объекта съемки. Техническим результатом полезной модели является обеспечение равномерности по сечению генерируемого светового луча и регулировки формы его сечения. Поставленная задача достигается тем, что световая кисть, содержащая объектив, источник светового излучения, снабжена двумя переходными муфтами и диафрагмой с фиксированным диаметром, причем объектив механически связан с источником светового излучения посредством первой переходной муфты, диафрагмы с фиксированным диаметром и второй переходной муфты. Сущность полезной модели поясняет чертеж, где на фиг. 1 изображена конструкция световой кисти. Конструктивно световая кисть состоит из фотографического объектива 1, первой переходной муфты 2, диафрагмы с фиксированным диаметром 3, второй переходной муфты 4, источника светового излучения 5. Фотографический объектив 1 используется стандартной конструкции, например объектив фотоаппарата Зенит-Е. Фотографический объектив обеспечивает фокусировку абсолютно резкого изображения сечения светового луча в зависимости от расстояния до объекта съемки и получение круглого сечения светового луча. Диафрагма с фиксированным диаметром 3 формирует результирующий диаметр светового луча. В комплект световой кисти входят три диафрагмы с различным фиксированным диаметром светового луча 5 мм, 10 мм, 15 мм. Источник светового излучения включает электрическую лампу накаливания или набор светодиодов, рефлектор и источник электропитания гальванический или аккумуляторный на соответствующее напряжение. Он размещен в заднем отсеке световой кисти. Первая переходная муфта 2, изготовленная из алюминия или синтетического материала, механически связывает по линии оптической оси фотографический объектив 1 с диафрагмой фиксированным диаметром 3. Вторая переходная муфта 4 механически связывает по линии оптической оси диафрагму с фиксированным диаметром 3 с источником светового излучения 5. Съемка объектов, в частности натюрмортов посредством световой кисти производится в полной темноте, при этом направленным лучом световой кисти подсвечиваются нужные для фотографирования элементы. Обходя последовательно необходимые участки фотообъекта фотокамера в полной темноте фотографирует исследуемый фотообъект. Технико-экономические преимущества предлагаемой световой кисти в сравнении с прототипом и аналогами а) световая кисть формирует круглое сечение светового луча б) в пределах сечения светового луча равномерная плотность освещения в) возможность регулировки формы сечения светового луча в зависимости от расстояния до объекта съемки. Промышленное освоение предлагаемой световой кисти возможно на предприятиях оптико-механической промышленности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
