Изделие из композиционного полимерного конструкционного материала

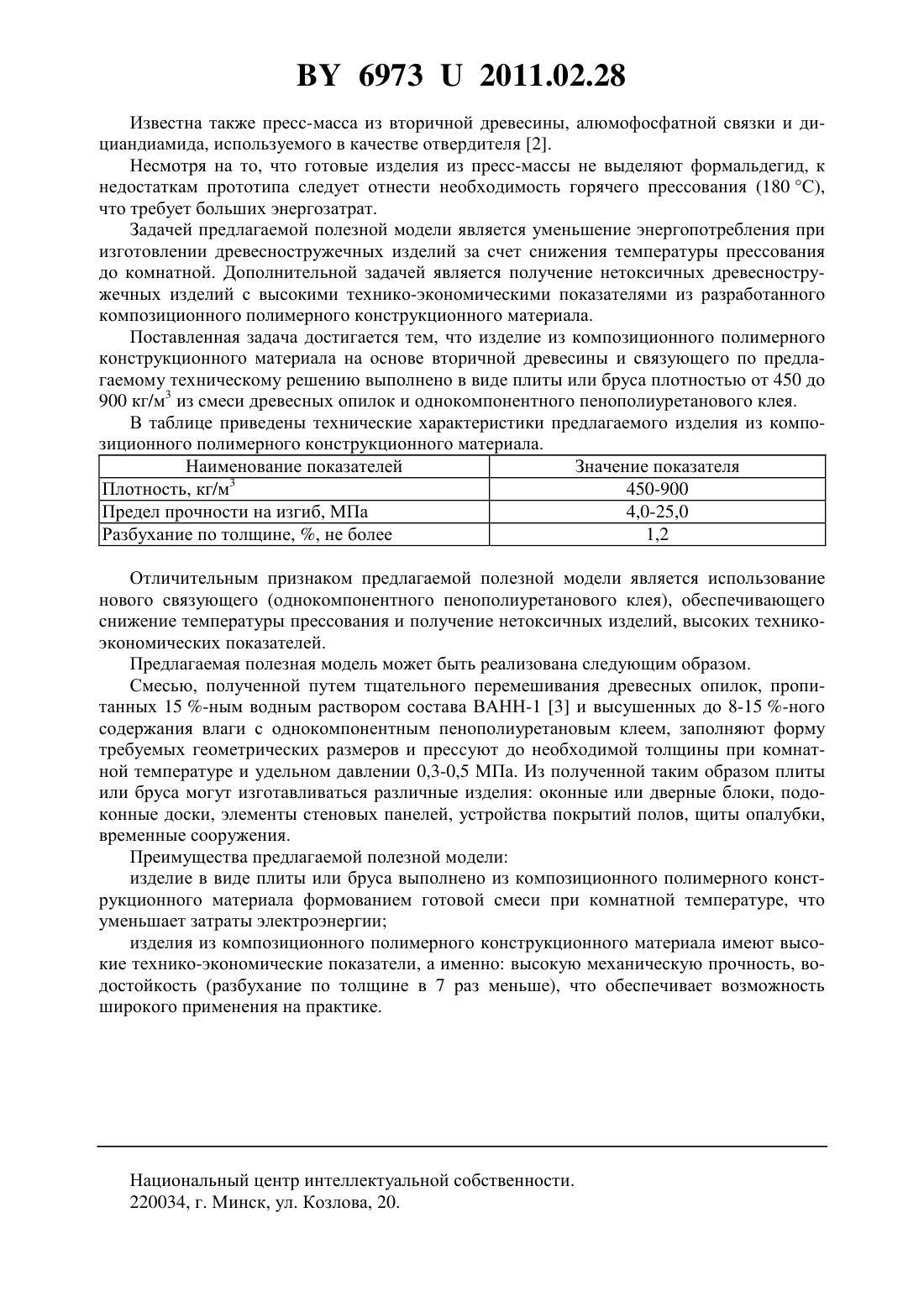

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИЗДЕЛИЕ ИЗ КОМПОЗИЦИОННОГО ПОЛИМЕРНОГО КОНСТРУКЦИОННОГО МАТЕРИАЛА(71) Заявители Научно-исследовательское учреждение Институт прикладных физических проблем имени А.Н.Севченко Белорусского государственного университета Научно-исследовательское и проектно-технологическое республиканское унитарное предприятие Институт НИПТИС им. Атаева С.С.(72) Авторы Пилипенко Владимир Митрофанович Данилевский Леонид Николаевич Ксенофонтов Михаил Александрович Островская Людмила Евгеньевна Гавриленко Олег Олегович Выдумчик Сергей Васильевич Васильева Виктория Сергеевна(73) Патентообладатели Научно-исследовательское учреждение Институт прикладных физических проблем имени А.Н.Севченко Белорусского государственного университета Научно-исследовательское и проектно-технологическое республиканское унитарное предприятие Институт НИПТИС им. Атаева С.С.(57) Изделие из композиционного полимерного конструкционного материала на основе вторичной древесины и связующего, отличающееся тем, что оно выполнено в виде плиты или бруса плотностью от 450 до 900 кг/м 3 из смеси древесных опилок и однокомпонентного пенополиуретанового клея. Предлагаемая полезная модель относится к производству древесностружечных изделий высокой плотности, предназначенных для применения в качестве конструкционных элементов при строительстве зданий и сооружений. Известна пресс-масса для получения древесностружечных плит, состоящая из вторичной древесины, формальдегидной смолы и кислотного отвердителя 1. Недостатком ее является использование в качестве связующего формальдегидсодержащих полимеров, которые являются источником эмиссии токсичного формальдегида из готовых древесностружечных плит. 69732011.02.28 Известна также пресс-масса из вторичной древесины, алюмофосфатной связки и дициандиамида, используемого в качестве отвердителя 2. Несмотря на то, что готовые изделия из пресс-массы не выделяют формальдегид, к недостаткам прототипа следует отнести необходимость горячего прессования (180 С),что требует больших энергозатрат. Задачей предлагаемой полезной модели является уменьшение энергопотребления при изготовлении древесностружечных изделий за счет снижения температуры прессования до комнатной. Дополнительной задачей является получение нетоксичных древесностружечных изделий с высокими технико-экономическими показателями из разработанного композиционного полимерного конструкционного материала. Поставленная задача достигается тем, что изделие из композиционного полимерного конструкционного материала на основе вторичной древесины и связующего по предлагаемому техническому решению выполнено в виде плиты или бруса плотностью от 450 до 900 кг/м 3 из смеси древесных опилок и однокомпонентного пенополиуретанового клея. В таблице приведены технические характеристики предлагаемого изделия из композиционного полимерного конструкционного материала. Наименование показателей Значение показателя Плотность, кг/м 3 450-900 Предел прочности на изгиб, МПа 4,0-25,0 Разбухание по толщине, , не более 1,2 Отличительным признаком предлагаемой полезной модели является использование нового связующего (однокомпонентного пенополиуретанового клея), обеспечивающего снижение температуры прессования и получение нетоксичных изделий, высоких техникоэкономических показателей. Предлагаемая полезная модель может быть реализована следующим образом. Смесью, полученной путем тщательного перемешивания древесных опилок, пропитанных 15 -ным водным раствором состава ВАНН-1 3 и высушенных до 8-15 -ного содержания влаги с однокомпонентным пенополиуретановым клеем, заполняют форму требуемых геометрических размеров и прессуют до необходимой толщины при комнатной температуре и удельном давлении 0,3-0,5 МПа. Из полученной таким образом плиты или бруса могут изготавливаться различные изделия оконные или дверные блоки, подоконные доски, элементы стеновых панелей, устройства покрытий полов, щиты опалубки,временные сооружения. Преимущества предлагаемой полезной модели изделие в виде плиты или бруса выполнено из композиционного полимерного конструкционного материала формованием готовой смеси при комнатной температуре, что уменьшает затраты электроэнергии изделия из композиционного полимерного конструкционного материала имеют высокие технико-экономические показатели, а именно высокую механическую прочность, водостойкость (разбухание по толщине в 7 раз меньше), что обеспечивает возможность широкого применения на практике. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
