Агрегат топочный

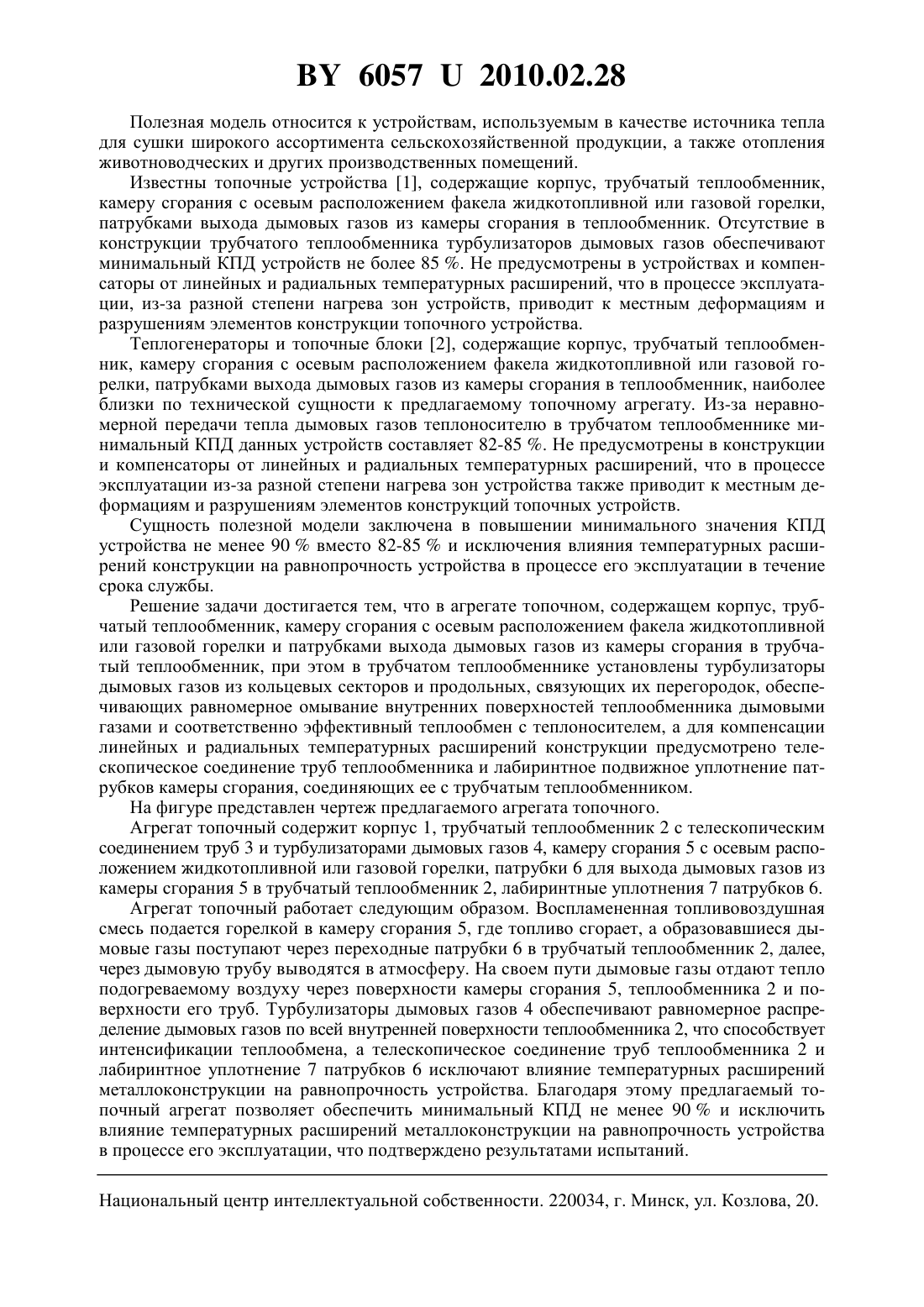

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Брестсельмаш(72) Авторы Паюк Иосиф Семенович Яскович Георгий Владимирович Баринова Лариса Константиновна Бабань Галина Николаевна(73) Патентообладатель Открытое акционерное общество Брестсельмаш(57) Агрегат топочный, содержащий корпус, трубчатый теплообменник, камеру сгорания с осевым расположением факела жидкотопливной или газовой горелки и патрубками выхода дымовых газов из камеры сгорания в трубчатый теплообменник, отличающийся тем,что в трубчатом теплообменнике установлены турбулизаторы дымовых газов из кольцевых секторов и продольных, связующих их перегородок, обеспечивающих равномерное омывание внутренних поверхностей теплообменника дымовыми газами и соответственно эффективный теплообмен с теплоносителем, а для компенсации линейных и радиальных температурных расширений конструкции предусмотрено телескопическое соединение труб теплообменника и лабиринтное подвижное уплотнение патрубков камеры сгорания,соединяющих ее с трубчатым теплообменником./2 2. Теплогенераторы ТАУМ и топочные блоки ТБМ (найдено 2009.08.24) - найдено в Интернет//./-2. 60572010.02.28 Полезная модель относится к устройствам, используемым в качестве источника тепла для сушки широкого ассортимента сельскохозяйственной продукции, а также отопления животноводческих и других производственных помещений. Известны топочные устройства 1, содержащие корпус, трубчатый теплообменник,камеру сгорания с осевым расположением факела жидкотопливной или газовой горелки,патрубками выхода дымовых газов из камеры сгорания в теплообменник. Отсутствие в конструкции трубчатого теплообменника турбулизаторов дымовых газов обеспечивают минимальный КПД устройств не более 85 . Не предусмотрены в устройствах и компенсаторы от линейных и радиальных температурных расширений, что в процессе эксплуатации, из-за разной степени нагрева зон устройств, приводит к местным деформациям и разрушениям элементов конструкции топочного устройства. Теплогенераторы и топочные блоки 2, содержащие корпус, трубчатый теплообменник, камеру сгорания с осевым расположением факела жидкотопливной или газовой горелки, патрубками выхода дымовых газов из камеры сгорания в теплообменник, наиболее близки по технической сущности к предлагаемому топочному агрегату. Из-за неравномерной передачи тепла дымовых газов теплоносителю в трубчатом теплообменнике минимальный КПД данных устройств составляет 82-85 . Не предусмотрены в конструкции и компенсаторы от линейных и радиальных температурных расширений, что в процессе эксплуатации из-за разной степени нагрева зон устройства также приводит к местным деформациям и разрушениям элементов конструкций топочных устройств. Сущность полезной модели заключена в повышении минимального значения КПД устройства не менее 90 вместо 82-85 и исключения влияния температурных расширений конструкции на равнопрочность устройства в процессе его эксплуатации в течение срока службы. Решение задачи достигается тем, что в агрегате топочном, содержащем корпус, трубчатый теплообменник, камеру сгорания с осевым расположением факела жидкотопливной или газовой горелки и патрубками выхода дымовых газов из камеры сгорания в трубчатый теплообменник, при этом в трубчатом теплообменнике установлены турбулизаторы дымовых газов из кольцевых секторов и продольных, связующих их перегородок, обеспечивающих равномерное омывание внутренних поверхностей теплообменника дымовыми газами и соответственно эффективный теплообмен с теплоносителем, а для компенсации линейных и радиальных температурных расширений конструкции предусмотрено телескопическое соединение труб теплообменника и лабиринтное подвижное уплотнение патрубков камеры сгорания, соединяющих ее с трубчатым теплообменником. На фигуре представлен чертеж предлагаемого агрегата топочного. Агрегат топочный содержит корпус 1, трубчатый теплообменник 2 с телескопическим соединением труб 3 и турбулизаторами дымовых газов 4, камеру сгорания 5 с осевым расположением жидкотопливной или газовой горелки, патрубки 6 для выхода дымовых газов из камеры сгорания 5 в трубчатый теплообменник 2, лабиринтные уплотнения 7 патрубков 6. Агрегат топочный работает следующим образом. Воспламененная топливовоздушная смесь подается горелкой в камеру сгорания 5, где топливо сгорает, а образовавшиеся дымовые газы поступают через переходные патрубки 6 в трубчатый теплообменник 2, далее,через дымовую трубу выводятся в атмосферу. На своем пути дымовые газы отдают тепло подогреваемому воздуху через поверхности камеры сгорания 5, теплообменника 2 и поверхности его труб. Турбулизаторы дымовых газов 4 обеспечивают равномерное распределение дымовых газов по всей внутренней поверхности теплообменника 2, что способствует интенсификации теплообмена, а телескопическое соединение труб теплообменника 2 и лабиринтное уплотнение 7 патрубков 6 исключают влияние температурных расширений металлоконструкции на равнопрочность устройства. Благодаря этому предлагаемый топочный агрегат позволяет обеспечить минимальный КПД не менее 90 и исключить влияние температурных расширений металлоконструкции на равнопрочность устройства в процессе его эксплуатации, что подтверждено результатами испытаний. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
