Обувной шнурок

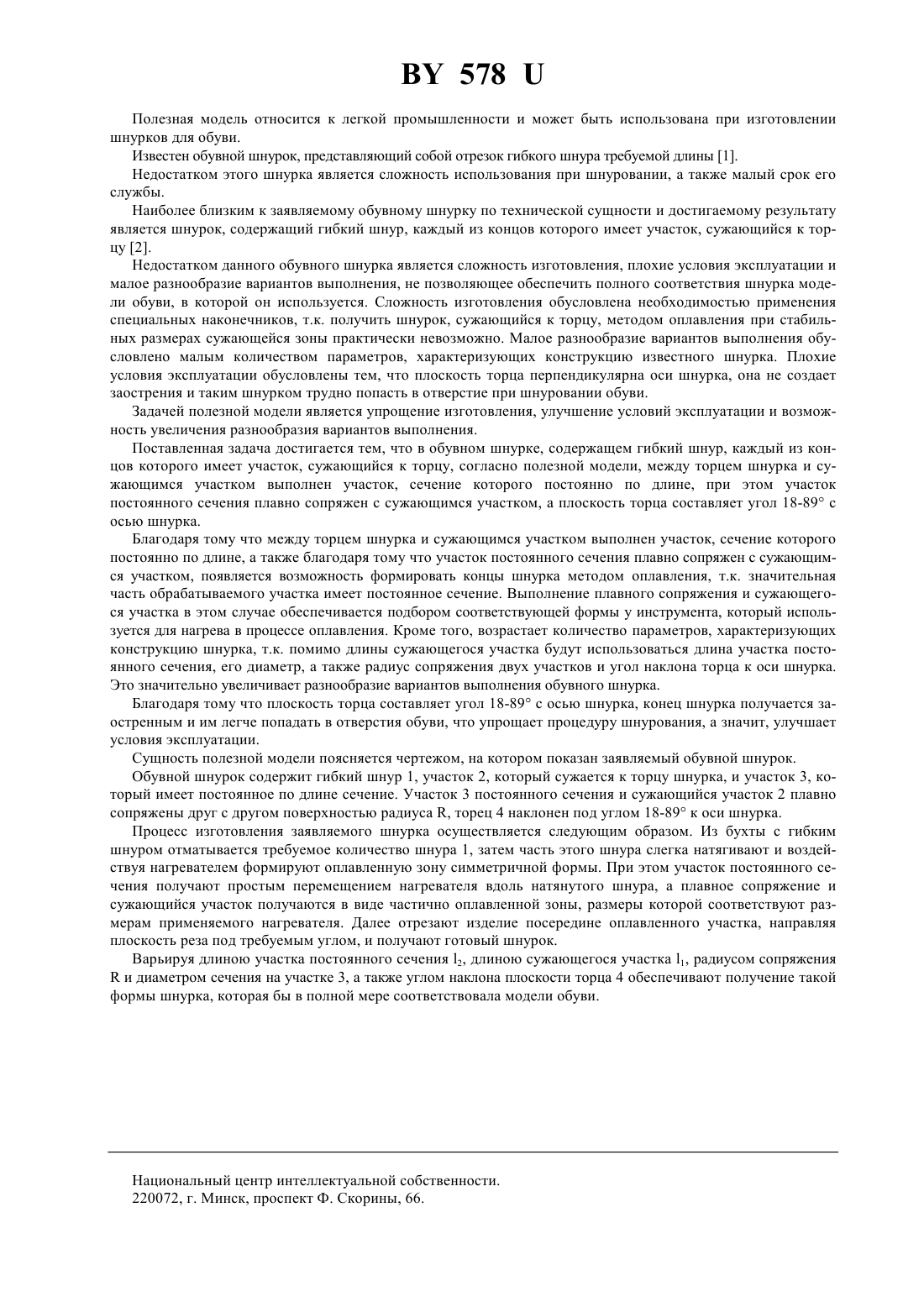

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатель Гусев Александр Сергеевич(57) Обувной шнурок, содержащий гибкий шнур, каждый из концов которого имеет участок, сужающийся к торцу, отличающийся тем, что между торцем шнурка и сужающимся участком выполнен участок, сечение которого постоянно по длине, при этом участок постоянного сечения плавно сопряжен с сужающимся участком, а плоскость торца составляет угол 18-89 с осью шнурка. 578 Полезная модель относится к легкой промышленности и может быть использована при изготовлении шнурков для обуви. Известен обувной шнурок, представляющий собой отрезок гибкого шнура требуемой длины 1. Недостатком этого шнурка является сложность использования при шнуровании, а также малый срок его службы. Наиболее близким к заявляемому обувному шнурку по технической сущности и достигаемому результату является шнурок, содержащий гибкий шнур, каждый из концов которого имеет участок, сужающийся к торцу 2. Недостатком данного обувного шнурка является сложность изготовления, плохие условия эксплуатации и малое разнообразие вариантов выполнения, не позволяющее обеспечить полного соответствия шнурка модели обуви, в которой он используется. Сложность изготовления обусловлена необходимостью применения специальных наконечников, т.к. получить шнурок, сужающийся к торцу, методом оплавления при стабильных размерах сужающейся зоны практически невозможно. Малое разнообразие вариантов выполнения обусловлено малым количеством параметров, характеризующих конструкцию известного шнурка. Плохие условия эксплуатации обусловлены тем, что плоскость торца перпендикулярна оси шнурка, она не создает заострения и таким шнурком трудно попасть в отверстие при шнуровании обуви. Задачей полезной модели является упрощение изготовления, улучшение условий эксплуатации и возможность увеличения разнообразия вариантов выполнения. Поставленная задача достигается тем, что в обувном шнурке, содержащем гибкий шнур, каждый из концов которого имеет участок, сужающийся к торцу, согласно полезной модели, между торцем шнурка и сужающимся участком выполнен участок, сечение которого постоянно по длине, при этом участок постоянного сечения плавно сопряжен с сужающимся участком, а плоскость торца составляет угол 18-89 с осью шнурка. Благодаря тому что между торцем шнурка и сужающимся участком выполнен участок, сечение которого постоянно по длине, а также благодаря тому что участок постоянного сечения плавно сопряжен с сужающимся участком, появляется возможность формировать концы шнурка методом оплавления, т.к. значительная часть обрабатываемого участка имеет постоянное сечение. Выполнение плавного сопряжения и сужающегося участка в этом случае обеспечивается подбором соответствующей формы у инструмента, который используется для нагрева в процессе оплавления. Кроме того, возрастает количество параметров, характеризующих конструкцию шнурка, т.к. помимо длины сужающегося участка будут использоваться длина участка постоянного сечения, его диаметр, а также радиус сопряжения двух участков и угол наклона торца к оси шнурка. Это значительно увеличивает разнообразие вариантов выполнения обувного шнурка. Благодаря тому что плоскость торца составляет угол 18-89 с осью шнурка, конец шнурка получается заостренным и им легче попадать в отверстия обуви, что упрощает процедуру шнурования, а значит, улучшает условия эксплуатации. Сущность полезной модели поясняется чертежом, на котором показан заявляемый обувной шнурок. Обувной шнурок содержит гибкий шнур 1, участок 2, который сужается к торцу шнурка, и участок 3, который имеет постоянное по длине сечение. Участок 3 постоянного сечения и сужающийся участок 2 плавно сопряжены друг с другом поверхностью радиуса , торец 4 наклонен под углом 18-89 к оси шнурка. Процесс изготовления заявляемого шнурка осуществляется следующим образом. Из бухты с гибким шнуром отматывается требуемое количество шнура 1, затем часть этого шнура слегка натягивают и воздействуя нагревателем формируют оплавленную зону симметричной формы. При этом участок постоянного сечения получают простым перемещением нагревателя вдоль натянутого шнура, а плавное сопряжение и сужающийся участок получаются в виде частично оплавленной зоны, размеры которой соответствуют размерам применяемого нагревателя. Далее отрезают изделие посередине оплавленного участка, направляя плоскость реза под требуемым углом, и получают готовый шнурок. Варьируя длиною участка постоянного сечения 2, длиною сужающегося участка 1, радиусом сопряженияи диаметром сечения на участке 3, а также углом наклона плоскости торца 4 обеспечивают получение такой формы шнурка, которая бы в полной мере соответствовала модели обуви. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
