Героторный насос-мотор

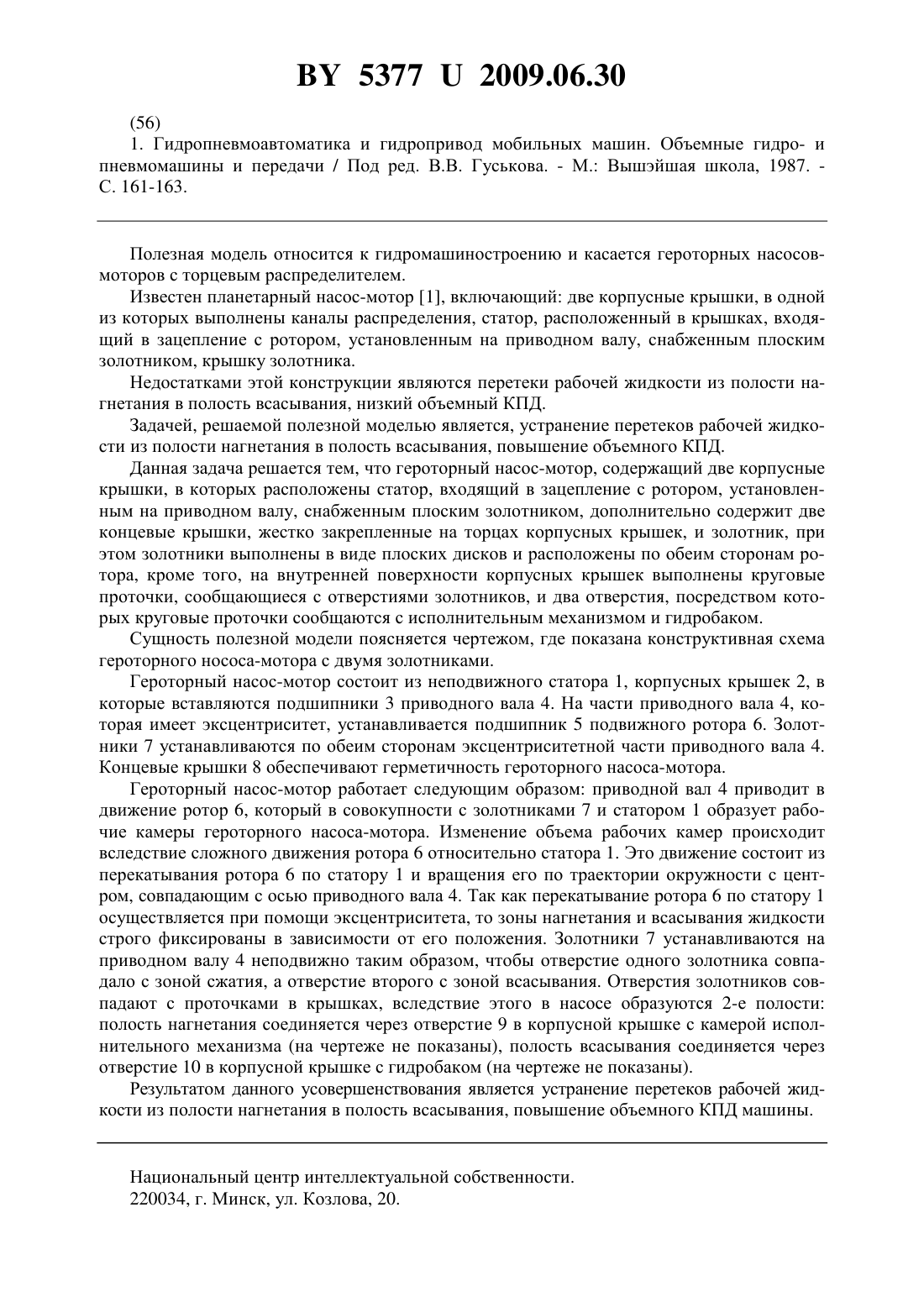

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусский национальный технический университет(72) Авторы Короленя Сергей Михайлович Веренич Иван Андреевич Страузов Александр Владимирович Швайко Владимир Владимирович Саливон Дмитрий Николаевич(73) Патентообладатель Белорусский национальный технический университет(57) Героторный насос-мотор, содержащий две корпусные крышки, в которых расположены статор, входящий в зацепление с ротором, установленным на приводном валу, снабженным плоским золотником, отличающийся тем, что дополнительно содержит две концевые крышки, жестко закрепленные на торцах корпусных крышек, и золотник, при этом золотники выполнены в виде плоских дисков и расположены по обеим сторонам ротора, кроме того, на внутренней поверхности корпусных крышек выполнены круговые проточки, сообщающиеся с отверстиями золотников, и два отверстия, посредством которых круговые проточки сообщаются с исполнительным механизмом и гидробаком.(56) 1. Гидропневмоавтоматика и гидропривод мобильных машин. Объемные гидро- и пневмомашины и передачи / Под ред. В.В. Гуськова. - М. Вышэйшая школа, 1987. С. 161-163. Полезная модель относится к гидромашиностроению и касается героторных насосовмоторов с торцевым распределителем. Известен планетарный насос-мотор 1, включающий две корпусные крышки, в одной из которых выполнены каналы распределения, статор, расположенный в крышках, входящий в зацепление с ротором, установленным на приводном валу, снабженным плоским золотником, крышку золотника. Недостатками этой конструкции являются перетеки рабочей жидкости из полости нагнетания в полость всасывания, низкий объемный КПД. Задачей, решаемой полезной моделью является, устранение перетеков рабочей жидкости из полости нагнетания в полость всасывания, повышение объемного КПД. Данная задача решается тем, что героторный насос-мотор, содержащий две корпусные крышки, в которых расположены статор, входящий в зацепление с ротором, установленным на приводном валу, снабженным плоским золотником, дополнительно содержит две концевые крышки, жестко закрепленные на торцах корпусных крышек, и золотник, при этом золотники выполнены в виде плоских дисков и расположены по обеим сторонам ротора, кроме того, на внутренней поверхности корпусных крышек выполнены круговые проточки, сообщающиеся с отверстиями золотников, и два отверстия, посредством которых круговые проточки сообщаются с исполнительным механизмом и гидробаком. Сущность полезной модели поясняется чертежом, где показана конструктивная схема героторного нососа-мотора с двумя золотниками. Героторный насос-мотор состоит из неподвижного статора 1, корпусных крышек 2, в которые вставляются подшипники 3 приводного вала 4. На части приводного вала 4, которая имеет эксцентриситет, устанавливается подшипник 5 подвижного ротора 6. Золотники 7 устанавливаются по обеим сторонам эксцентриситетной части приводного вала 4. Концевые крышки 8 обеспечивают герметичность героторного насоса-мотора. Героторный насос-мотор работает следующим образом приводной вал 4 приводит в движение ротор 6, который в совокупности с золотниками 7 и статором 1 образует рабочие камеры героторного насоса-мотора. Изменение объема рабочих камер происходит вследствие сложного движения ротора 6 относительно статора 1. Это движение состоит из перекатывания ротора 6 по статору 1 и вращения его по траектории окружности с центром, совпадающим с осью приводного вала 4. Так как перекатывание ротора 6 по статору 1 осуществляется при помощи эксцентриситета, то зоны нагнетания и всасывания жидкости строго фиксированы в зависимости от его положения. Золотники 7 устанавливаются на приводном валу 4 неподвижно таким образом, чтобы отверстие одного золотника совпадало с зоной сжатия, а отверстие второго с зоной всасывания. Отверстия золотников совпадают с проточками в крышках, вследствие этого в насосе образуются 2-е полости полость нагнетания соединяется через отверстие 9 в корпусной крышке с камерой исполнительного механизма (на чертеже не показаны), полость всасывания соединяется через отверстие 10 в корпусной крышке с гидробаком (на чертеже не показаны). Результатом данного усовершенствования является устранение перетеков рабочей жидкости из полости нагнетания в полость всасывания, повышение объемного КПД машины. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
