Гидросистема управления рабочим оборудованием фронтального погрузчика

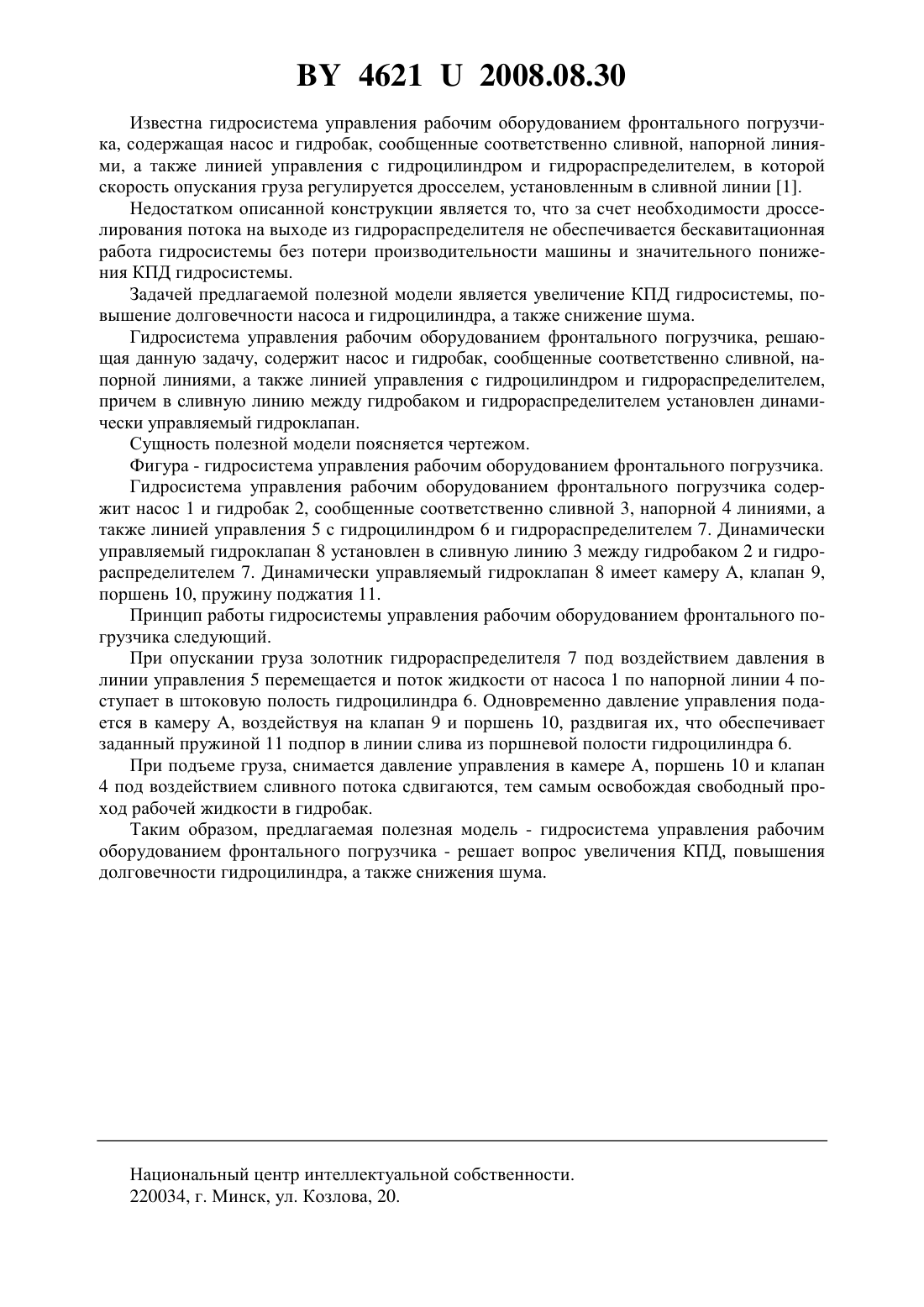

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГИДРОСИСТЕМА УПРАВЛЕНИЯ РАБОЧИМ ОБОРУДОВАНИЕМ ФРОНТАЛЬНОГО ПОГРУЗЧИКА(71) Заявитель Открытое акционерное общество Амкодор(72) Авторы Сей Василий Павлович Немаровский Юрий Васильевич(73) Патентообладатель Открытое акционерное общество Амкодор(57) Гидросистема управления рабочим оборудованием фронтального погрузчика, содержащая насос и гидробак, сообщенные соответственно сливной, напорной линиями, а также линией управления с гидроцилиндром и гидрораспределителем, отличающаяся тем,что в сливную линию между гидробаком и гидрораспределителем установлен динамически управляемый гидроклапан. Полезная модель относится к области машиностроительного гидропривода и может быть использована в гидросистеме управления рабочим оборудованием фронтального погрузчика. 46212008.08.30 Известна гидросистема управления рабочим оборудованием фронтального погрузчика, содержащая насос и гидробак, сообщенные соответственно сливной, напорной линиями, а также линией управления с гидроцилиндром и гидрораспределителем, в которой скорость опускания груза регулируется дросселем, установленным в сливной линии 1. Недостатком описанной конструкции является то, что за счет необходимости дросселирования потока на выходе из гидрораспределителя не обеспечивается бескавитационная работа гидросистемы без потери производительности машины и значительного понижения КПД гидросистемы. Задачей предлагаемой полезной модели является увеличение КПД гидросистемы, повышение долговечности насоса и гидроцилиндра, а также снижение шума. Гидросистема управления рабочим оборудованием фронтального погрузчика, решающая данную задачу, содержит насос и гидробак, сообщенные соответственно сливной, напорной линиями, а также линией управления с гидроцилиндром и гидрораспределителем,причем в сливную линию между гидробаком и гидрораспределителем установлен динамически управляемый гидроклапан. Сущность полезной модели поясняется чертежом. Фигура - гидросистема управления рабочим оборудованием фронтального погрузчика. Гидросистема управления рабочим оборудованием фронтального погрузчика содержит насос 1 и гидробак 2, сообщенные соответственно сливной 3, напорной 4 линиями, а также линией управления 5 с гидроцилиндром 6 и гидрораспределителем 7. Динамически управляемый гидроклапан 8 установлен в сливную линию 3 между гидробаком 2 и гидрораспределителем 7. Динамически управляемый гидроклапан 8 имеет камеру А, клапан 9,поршень 10, пружину поджатия 11. Принцип работы гидросистемы управления рабочим оборудованием фронтального погрузчика следующий. При опускании груза золотник гидрораспределителя 7 под воздействием давления в линии управления 5 перемещается и поток жидкости от насоса 1 по напорной линии 4 поступает в штоковую полость гидроцилиндра 6. Одновременно давление управления подается в камеру А, воздействуя на клапан 9 и поршень 10, раздвигая их, что обеспечивает заданный пружиной 11 подпор в линии слива из поршневой полости гидроцилиндра 6. При подъеме груза, снимается давление управления в камере А, поршень 10 и клапан 4 под воздействием сливного потока сдвигаются, тем самым освобождая свободный проход рабочей жидкости в гидробак. Таким образом, предлагаемая полезная модель - гидросистема управления рабочим оборудованием фронтального погрузчика - решает вопрос увеличения КПД, повышения долговечности гидроцилиндра, а также снижения шума. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
