Смешанная схема электроснабжения

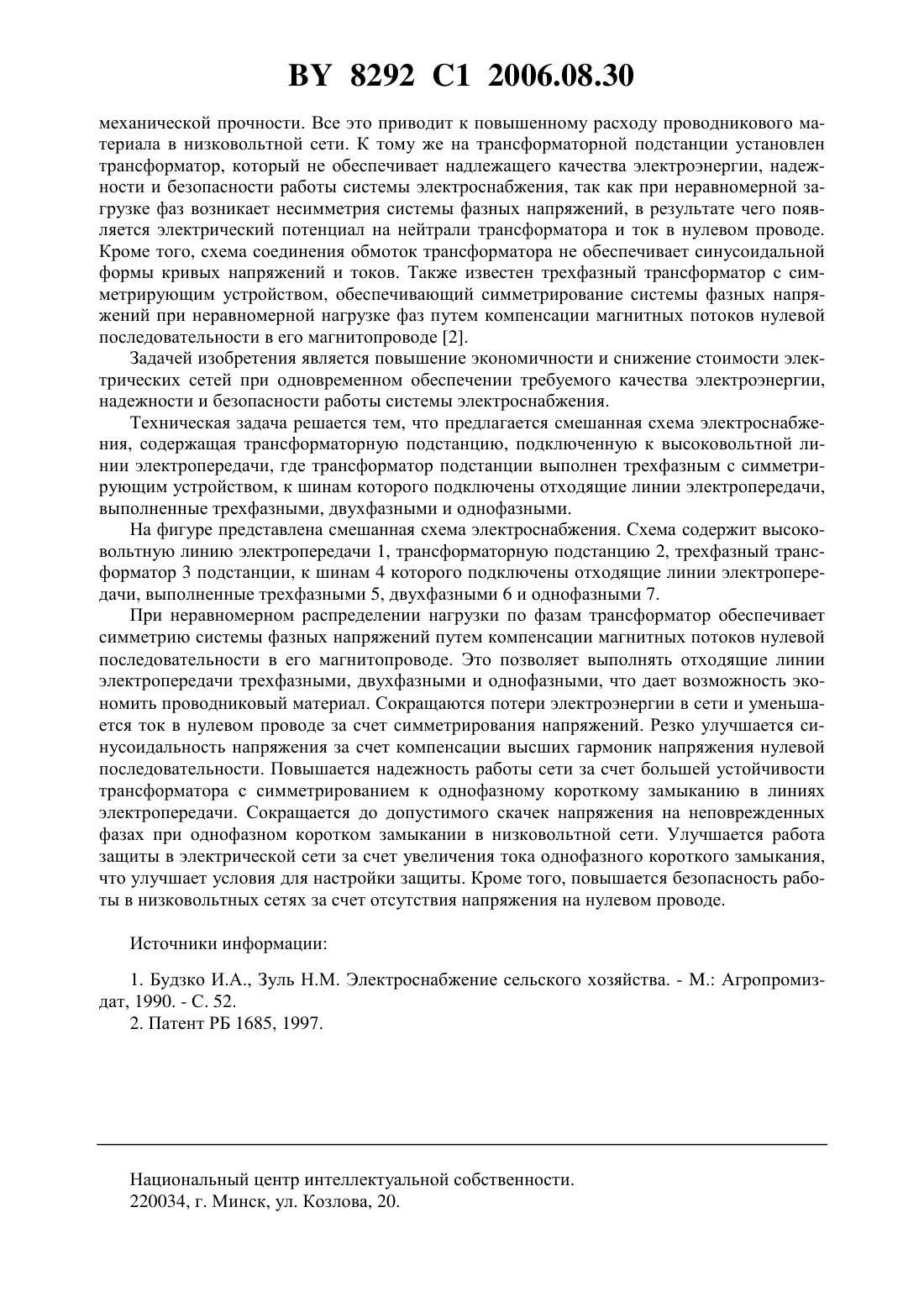

(51)02 3/00, 3/26 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Янукович Генрих Иосифович Сердешнов Анатолий Петрович Збродыго Владимир Михайлович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Смешанная схема электроснабжения, содержащая трансформаторную подстанцию,подключенную к высоковольтной линии электропередачи, отличающаяся тем, что трансформатор подстанции выполнен трехфазным с симметрирующим устройством, к шинам которого подключены отходящие линии электропередачи, выполненные трехфазными,двухфазными и однофазными. Изобретение относится к системам электроснабжения и может быть использовано при проектировании, строительстве и эксплуатации электрических сетей. Известна схема трехфазной электрической сети, которая содержит трансформаторную подстанцию, подключенную к высоковольтной линии электропередачи, и отходящие трехфазные линии электропередачи, подключенные к шинам подстанции 1. Однако при такой схеме часто приходится подводить к мелким однофазным потребителям трехфазную линию электропередачи. Сечения проводов при этом берут выше необходимых, исходя из условий потери напряжения, так как их выбирают минимально допустимыми по 8292 1 2006.08.30 механической прочности. Все это приводит к повышенному расходу проводникового материала в низковольтной сети. К тому же на трансформаторной подстанции установлен трансформатор, который не обеспечивает надлежащего качества электроэнергии, надежности и безопасности работы системы электроснабжения, так как при неравномерной загрузке фаз возникает несимметрия системы фазных напряжений, в результате чего появляется электрический потенциал на нейтрали трансформатора и ток в нулевом проводе. Кроме того, схема соединения обмоток трансформатора не обеспечивает синусоидальной формы кривых напряжений и токов. Также известен трехфазный трансформатор с симметрирующим устройством, обеспечивающий симметрирование системы фазных напряжений при неравномерной нагрузке фаз путем компенсации магнитных потоков нулевой последовательности в его магнитопроводе 2. Задачей изобретения является повышение экономичности и снижение стоимости электрических сетей при одновременном обеспечении требуемого качества электроэнергии,надежности и безопасности работы системы электроснабжения. Техническая задача решается тем, что предлагается смешанная схема электроснабжения, содержащая трансформаторную подстанцию, подключенную к высоковольтной линии электропередачи, где трансформатор подстанции выполнен трехфазным с симметрирующим устройством, к шинам которого подключены отходящие линии электропередачи,выполненные трехфазными, двухфазными и однофазными. На фигуре представлена смешанная схема электроснабжения. Схема содержит высоковольтную линию электропередачи 1, трансформаторную подстанцию 2, трехфазный трансформатор 3 подстанции, к шинам 4 которого подключены отходящие линии электропередачи, выполненные трехфазными 5, двухфазными 6 и однофазными 7. При неравномерном распределении нагрузки по фазам трансформатор обеспечивает симметрию системы фазных напряжений путем компенсации магнитных потоков нулевой последовательности в его магнитопроводе. Это позволяет выполнять отходящие линии электропередачи трехфазными, двухфазными и однофазными, что дает возможность экономить проводниковый материал. Сокращаются потери электроэнергии в сети и уменьшается ток в нулевом проводе за счет симметрирования напряжений. Резко улучшается синусоидальность напряжения за счет компенсации высших гармоник напряжения нулевой последовательности. Повышается надежность работы сети за счет большей устойчивости трансформатора с симметрированием к однофазному короткому замыканию в линиях электропередачи. Сокращается до допустимого скачек напряжения на неповрежденных фазах при однофазном коротком замыкании в низковольтной сети. Улучшается работа защиты в электрической сети за счет увеличения тока однофазного короткого замыкания,что улучшает условия для настройки защиты. Кроме того, повышается безопасность работы в низковольтных сетях за счет отсутствия напряжения на нулевом проводе. Источники информации 1. Будзко И.А., Зуль Н.М. Электроснабжение сельского хозяйства. - . Агропромиздат, 1990. - С. 52. 2. Патент РБ 1685, 1997. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
