Проходной изолятор

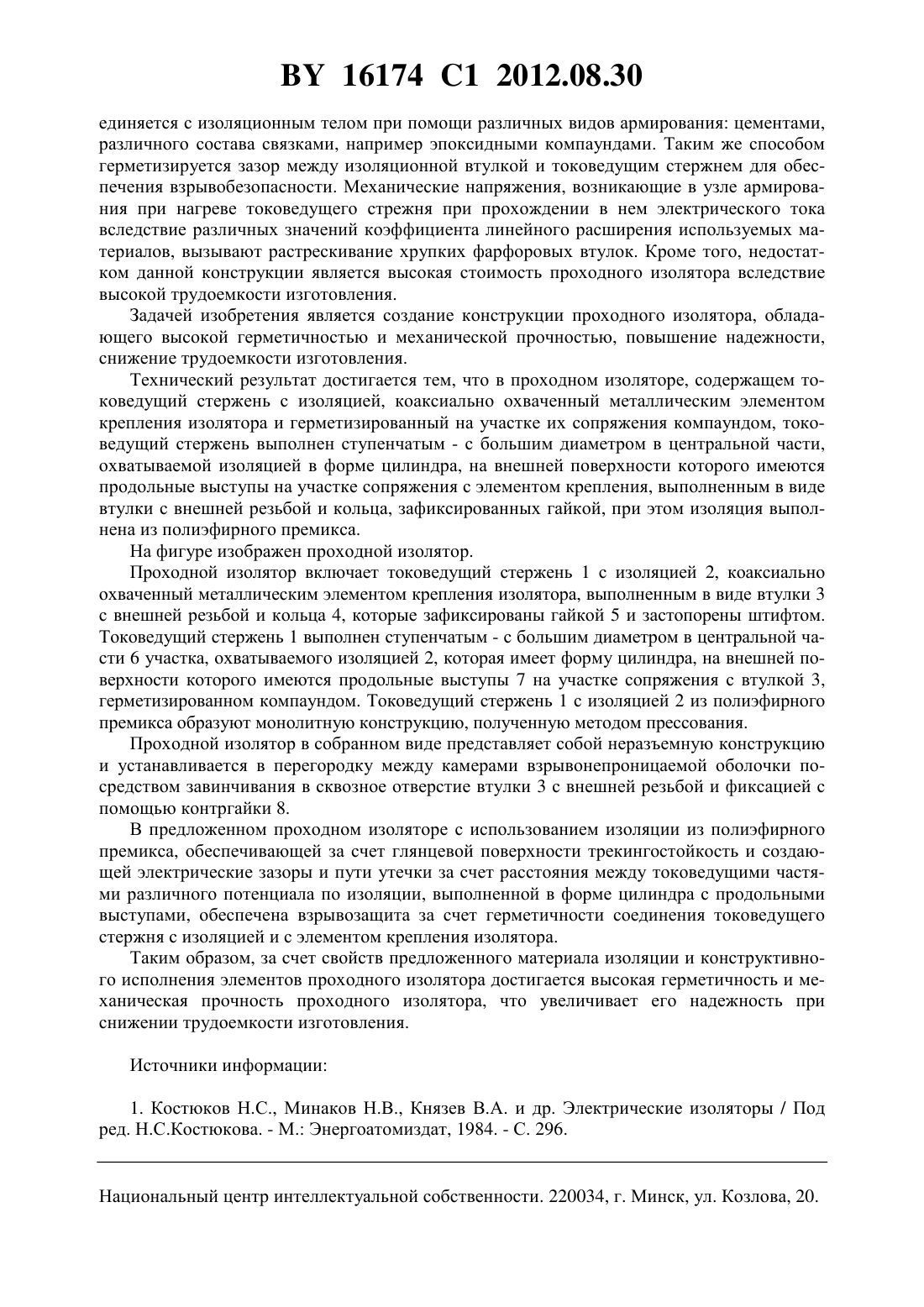

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Матанский Дмитрий Николаевич Тромпель Павел Аркадьевич Дьяков Денис Владимирович Главацкая Татьяна Владимировна Пайко Марина Леонидовна(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Проходной изолятор, содержащий токоведущий стержень с изоляцией, коаксиально охваченный металлическим элементом крепления изолятора и герметизированный на участке их сопряжения компаундом, отличающийся тем, что токоведущий стержень выполнен ступенчатым - с большим диаметром в центральной части, охватываемой изоляцией в форме цилиндра, на внешней поверхности которого имеются продольные выступы на участке сопряжения с элементом крепления, выполненным в виде втулки с внешней резьбой и кольца, зафиксированных гайкой, при этом изоляция выполнена из полиэфирного премикса. Изобретение относится к электротехнике, а именно к проходным изоляторам, и может быть использовано для изоляции и крепления токоведущих частей, передачи электрической энергии между камерами взрывонепроницаемых оболочек взрывозащищенного электрооборудования напряжением до 1140 В преимущественно в горных выработках калийных рудников опасных по газу и пыли. Известен проходной изолятор, состоящий из изоляционного тела в виде фарфоровой втулки, в которой проходит медный токоведущий стержень, и металлического фланца,предназначенного для крепления проходного изолятора 1. Металлический фланец со 16174 1 2012.08.30 единяется с изоляционным телом при помощи различных видов армирования цементами,различного состава связками, например эпоксидными компаундами. Таким же способом герметизируется зазор между изоляционной втулкой и токоведущим стержнем для обеспечения взрывобезопасности. Механические напряжения, возникающие в узле армирования при нагреве токоведущего стрежня при прохождении в нем электрического тока вследствие различных значений коэффициента линейного расширения используемых материалов, вызывают растрескивание хрупких фарфоровых втулок. Кроме того, недостатком данной конструкции является высокая стоимость проходного изолятора вследствие высокой трудоемкости изготовления. Задачей изобретения является создание конструкции проходного изолятора, обладающего высокой герметичностью и механической прочностью, повышение надежности,снижение трудоемкости изготовления. Технический результат достигается тем, что в проходном изоляторе, содержащем токоведущий стержень с изоляцией, коаксиально охваченный металлическим элементом крепления изолятора и герметизированный на участке их сопряжения компаундом, токоведущий стержень выполнен ступенчатым - с большим диаметром в центральной части,охватываемой изоляцией в форме цилиндра, на внешней поверхности которого имеются продольные выступы на участке сопряжения с элементом крепления, выполненным в виде втулки с внешней резьбой и кольца, зафиксированных гайкой, при этом изоляция выполнена из полиэфирного премикса. На фигуре изображен проходной изолятор. Проходной изолятор включает токоведущий стержень 1 с изоляцией 2, коаксиально охваченный металлическим элементом крепления изолятора, выполненным в виде втулки 3 с внешней резьбой и кольца 4, которые зафиксированы гайкой 5 и застопорены штифтом. Токоведущий стержень 1 выполнен ступенчатым - с большим диаметром в центральной части 6 участка, охватываемого изоляцией 2, которая имеет форму цилиндра, на внешней поверхности которого имеются продольные выступы 7 на участке сопряжения с втулкой 3,герметизированном компаундом. Токоведущий стержень 1 с изоляцией 2 из полиэфирного премикса образуют монолитную конструкцию, полученную методом прессования. Проходной изолятор в собранном виде представляет собой неразъемную конструкцию и устанавливается в перегородку между камерами взрывонепроницаемой оболочки посредством завинчивания в сквозное отверстие втулки 3 с внешней резьбой и фиксацией с помощью контргайки 8. В предложенном проходном изоляторе с использованием изоляции из полиэфирного премикса, обеспечивающей за счет глянцевой поверхности трекингостойкость и создающей электрические зазоры и пути утечки за счет расстояния между токоведущими частями различного потенциала по изоляции, выполненной в форме цилиндра с продольными выступами, обеспечена взрывозащита за счет герметичности соединения токоведущего стержня с изоляцией и с элементом крепления изолятора. Таким образом, за счет свойств предложенного материала изоляции и конструктивного исполнения элементов проходного изолятора достигается высокая герметичность и механическая прочность проходного изолятора, что увеличивает его надежность при снижении трудоемкости изготовления. Источники информации 1. Костюков Н.С., Минаков Н.В., Князев В.А. и др. Электрические изоляторы / Под ред. Н.С.Костюкова. - М. Энергоатомиздат, 1984. - С. 296. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
