Устройство для предотвращения раскачивания груза, подвешенного на грузовом канате

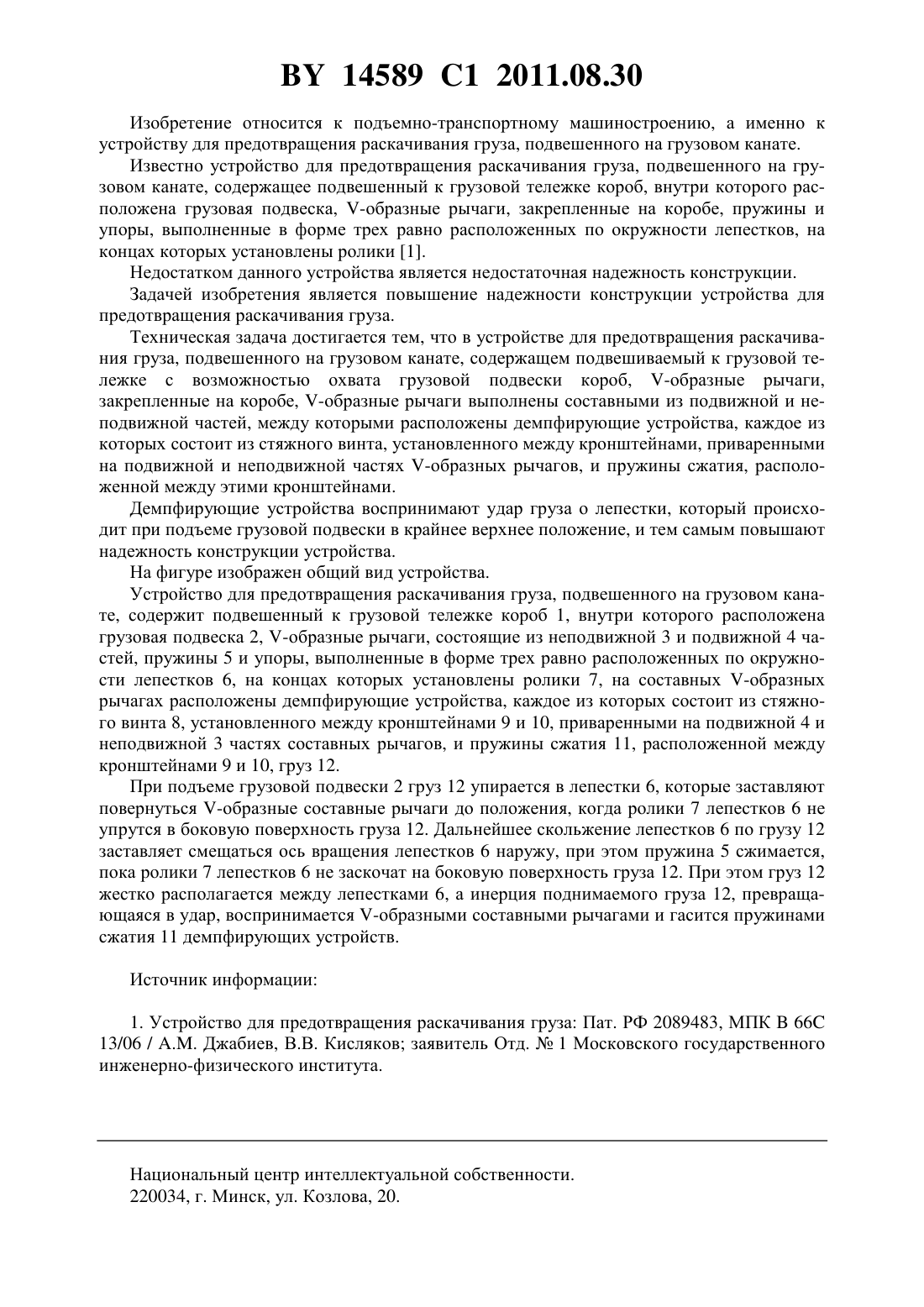

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ РАСКАЧИВАНИЯ ГРУЗА,ПОДВЕШЕННОГО НА ГРУЗОВОМ КАНАТЕ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин Владимирович Романюк Николай Николаевич Примаков Николай Станиславович Крейза Елена Владимировна Лазарь Елена Вячеславовна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для предотвращения раскачивания груза, подвешенного на грузовом канате, содержащее подвешиваемый к грузовой тележке с возможностью охвата грузовой подвески короб, -образные рычаги, закрепленные на коробе, отличающееся тем, что образные рычаги выполнены составными из подвижной и неподвижной частей, между которыми расположены демпфирующие устройства, каждое из которых состоит из стяжного винта, установленного между кронштейнами, приваренными на подвижной и неподвижной частях -образных рычагов, и пружины сжатия, расположенной между этими кронштейнами. 14589 1 2011.08.30 Изобретение относится к подъемно-транспортному машиностроению, а именно к устройству для предотвращения раскачивания груза, подвешенного на грузовом канате. Известно устройство для предотвращения раскачивания груза, подвешенного на грузовом канате, содержащее подвешенный к грузовой тележке короб, внутри которого расположена грузовая подвеска, -образные рычаги, закрепленные на коробе, пружины и упоры, выполненные в форме трех равно расположенных по окружности лепестков, на концах которых установлены ролики 1. Недостатком данного устройства является недостаточная надежность конструкции. Задачей изобретения является повышение надежности конструкции устройства для предотвращения раскачивания груза. Техническая задача достигается тем, что в устройстве для предотвращения раскачивания груза, подвешенного на грузовом канате, содержащем подвешиваемый к грузовой тележке с возможностью охвата грузовой подвески короб, -образные рычаги,закрепленные на коробе, -образные рычаги выполнены составными из подвижной и неподвижной частей, между которыми расположены демпфирующие устройства, каждое из которых состоит из стяжного винта, установленного между кронштейнами, приваренными на подвижной и неподвижной частях -образных рычагов, и пружины сжатия, расположенной между этими кронштейнами. Демпфирующие устройства воспринимают удар груза о лепестки, который происходит при подъеме грузовой подвески в крайнее верхнее положение, и тем самым повышают надежность конструкции устройства. На фигуре изображен общий вид устройства. Устройство для предотвращения раскачивания груза, подвешенного на грузовом канате, содержит подвешенный к грузовой тележке короб 1, внутри которого расположена грузовая подвеска 2, -образные рычаги, состоящие из неподвижной 3 и подвижной 4 частей, пружины 5 и упоры, выполненные в форме трех равно расположенных по окружности лепестков 6, на концах которых установлены ролики 7, на составных -образных рычагах расположены демпфирующие устройства, каждое из которых состоит из стяжного винта 8, установленного между кронштейнами 9 и 10, приваренными на подвижной 4 и неподвижной 3 частях составных рычагов, и пружины сжатия 11, расположенной между кронштейнами 9 и 10, груз 12. При подъеме грузовой подвески 2 груз 12 упирается в лепестки 6, которые заставляют повернуться -образные составные рычаги до положения, когда ролики 7 лепестков 6 не упрутся в боковую поверхность груза 12. Дальнейшее скольжение лепестков 6 по грузу 12 заставляет смещаться ось вращения лепестков 6 наружу, при этом пружина 5 сжимается,пока ролики 7 лепестков 6 не заскочат на боковую поверхность груза 12. При этом груз 12 жестко располагается между лепестками 6, а инерция поднимаемого груза 12, превращающаяся в удар, воспринимается -образными составными рычагами и гасится пружинами сжатия 11 демпфирующих устройств. Источник информации 1. Устройство для предотвращения раскачивания груза Пат. РФ 2089483, МПК 66 13/06 / Джабиев, В.В. Кисляков заявитель Отд.1 Московского государственного инженерно-физического института. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
