Гидравлический таран

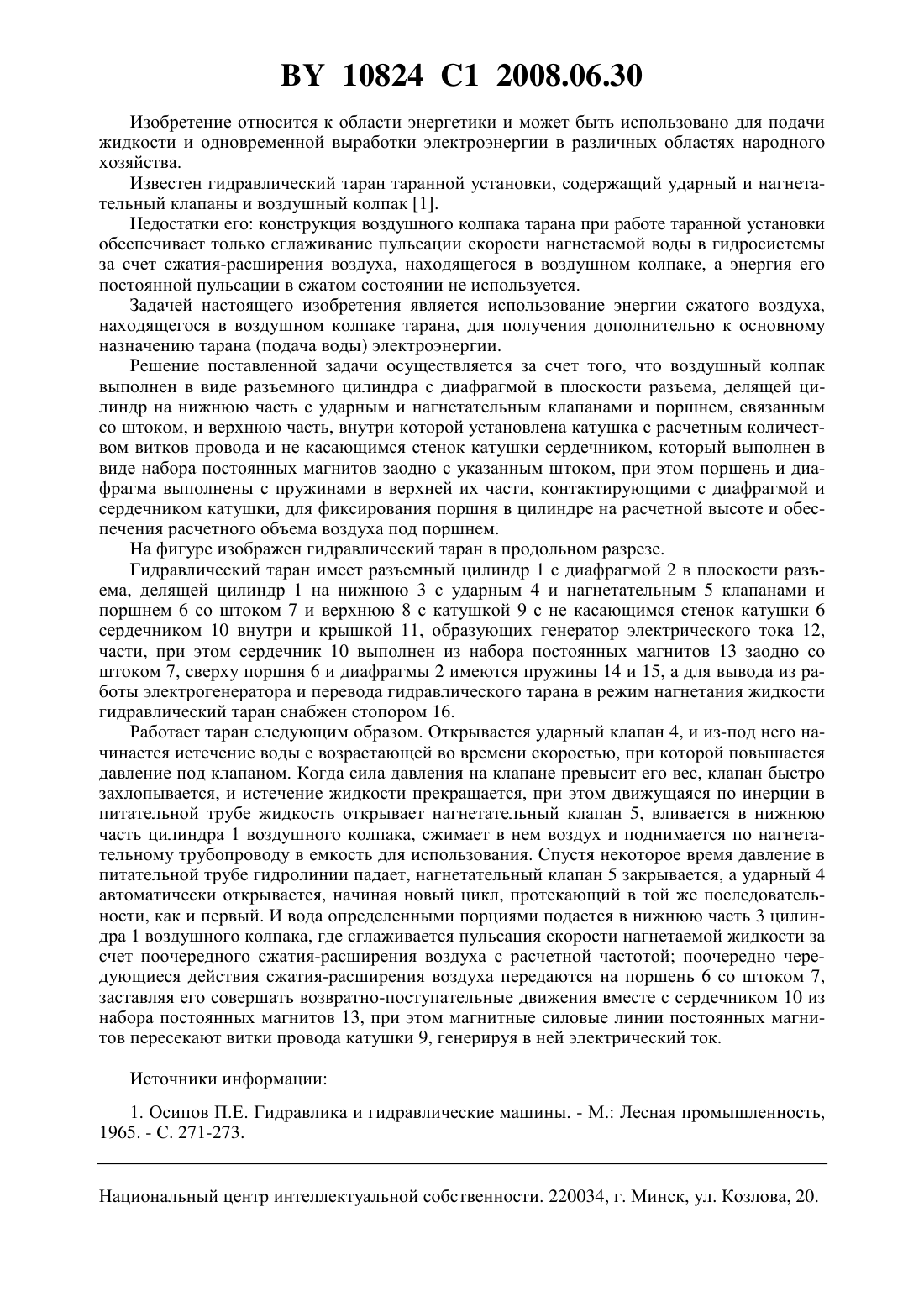

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Манкевич Эдуард Александрович(72) Авторы Манкевич Эдуард Александрович(73) Патентообладатель Манкевич Эдуард Александрович(57) Гидравлический таран, содержащий ударный и нагнетательный клапаны и воздушный колпак, отличающийся тем, что воздушный колпак выполнен в виде разъемного цилиндра с диафрагмой в плоскости разъема, делящей цилиндр на нижнюю часть с ударным и нагнетательным клапанами и поршнем, связанным со штоком, и верхнюю часть, внутри которой установлена катушка с расчетным количеством витков провода и не касающимся стенок катушки сердечником, который выполнен в виде набора постоянных магнитов заодно с указанным штоком, при этом поршень и диафрагма выполнены с пружинами в верхней их части, контактирующими с диафрагмой и сердечником катушки, для фиксирования поршня в цилиндре на расчетной высоте и обеспечения расчетного объема воздуха под поршнем. 10824 1 2008.06.30 Изобретение относится к области энергетики и может быть использовано для подачи жидкости и одновременной выработки электроэнергии в различных областях народного хозяйства. Известен гидравлический таран таранной установки, содержащий ударный и нагнетательный клапаны и воздушный колпак 1. Недостатки его конструкция воздушного колпака тарана при работе таранной установки обеспечивает только сглаживание пульсации скорости нагнетаемой воды в гидросистемы за счет сжатия-расширения воздуха, находящегося в воздушном колпаке, а энергия его постоянной пульсации в сжатом состоянии не используется. Задачей настоящего изобретения является использование энергии сжатого воздуха,находящегося в воздушном колпаке тарана, для получения дополнительно к основному назначению тарана (подача воды) электроэнергии. Решение поставленной задачи осуществляется за счет того, что воздушный колпак выполнен в виде разъемного цилиндра с диафрагмой в плоскости разъема, делящей цилиндр на нижнюю часть с ударным и нагнетательным клапанами и поршнем, связанным со штоком, и верхнюю часть, внутри которой установлена катушка с расчетным количеством витков провода и не касающимся стенок катушки сердечником, который выполнен в виде набора постоянных магнитов заодно с указанным штоком, при этом поршень и диафрагма выполнены с пружинами в верхней их части, контактирующими с диафрагмой и сердечником катушки, для фиксирования поршня в цилиндре на расчетной высоте и обеспечения расчетного объема воздуха под поршнем. На фигуре изображен гидравлический таран в продольном разрезе. Гидравлический таран имеет разъемный цилиндр 1 с диафрагмой 2 в плоскости разъема, делящей цилиндр 1 на нижнюю 3 с ударным 4 и нагнетательным 5 клапанами и поршнем 6 со штоком 7 и верхнюю 8 с катушкой 9 с не касающимся стенок катушки 6 сердечником 10 внутри и крышкой 11, образующих генератор электрического тока 12,части, при этом сердечник 10 выполнен из набора постоянных магнитов 13 заодно со штоком 7, сверху поршня 6 и диафрагмы 2 имеются пружины 14 и 15, а для вывода из работы электрогенератора и перевода гидравлического тарана в режим нагнетания жидкости гидравлический таран снабжен стопором 16. Работает таран следующим образом. Открывается ударный клапан 4, и из-под него начинается истечение воды с возрастающей во времени скоростью, при которой повышается давление под клапаном. Когда сила давления на клапане превысит его вес, клапан быстро захлопывается, и истечение жидкости прекращается, при этом движущаяся по инерции в питательной трубе жидкость открывает нагнетательный клапан 5, вливается в нижнюю часть цилиндра 1 воздушного колпака, сжимает в нем воздух и поднимается по нагнетательному трубопроводу в емкость для использования. Спустя некоторое время давление в питательной трубе гидролинии падает, нагнетательный клапан 5 закрывается, а ударный 4 автоматически открывается, начиная новый цикл, протекающий в той же последовательности, как и первый. И вода определенными порциями подается в нижнюю часть 3 цилиндра 1 воздушного колпака, где сглаживается пульсация скорости нагнетаемой жидкости за счет поочередного сжатия-расширения воздуха с расчетной частотой поочередно чередующиеся действия сжатия-расширения воздуха передаются на поршень 6 со штоком 7,заставляя его совершать возвратно-поступательные движения вместе с сердечником 10 из набора постоянных магнитов 13, при этом магнитные силовые линии постоянных магнитов пересекают витки провода катушки 9, генерируя в ней электрический ток. Источники информации 1. Осипов П.Е. Гидравлика и гидравлические машины. - М. Лесная промышленность,1965. - С. 271-273. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
