Контейнер

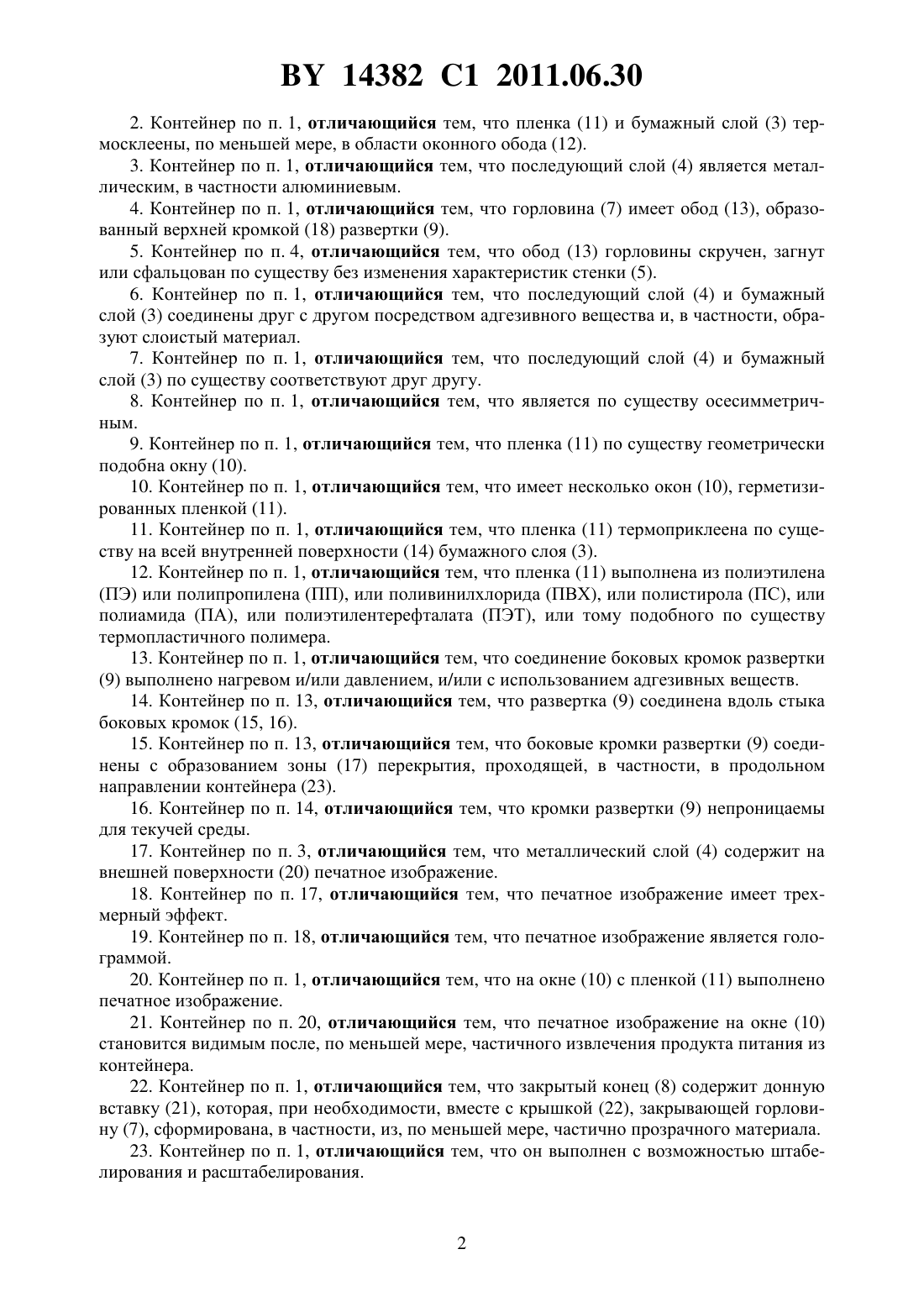

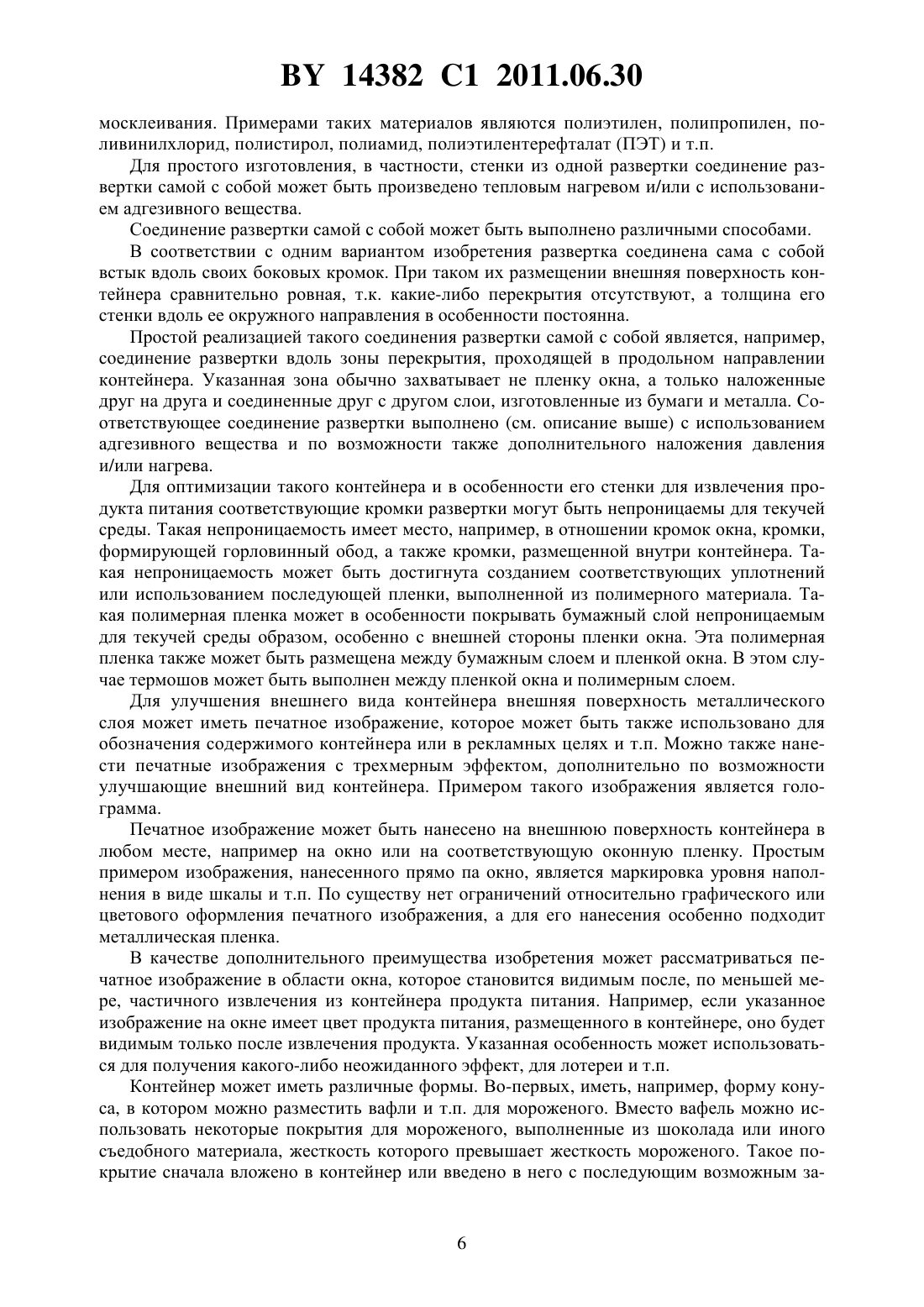

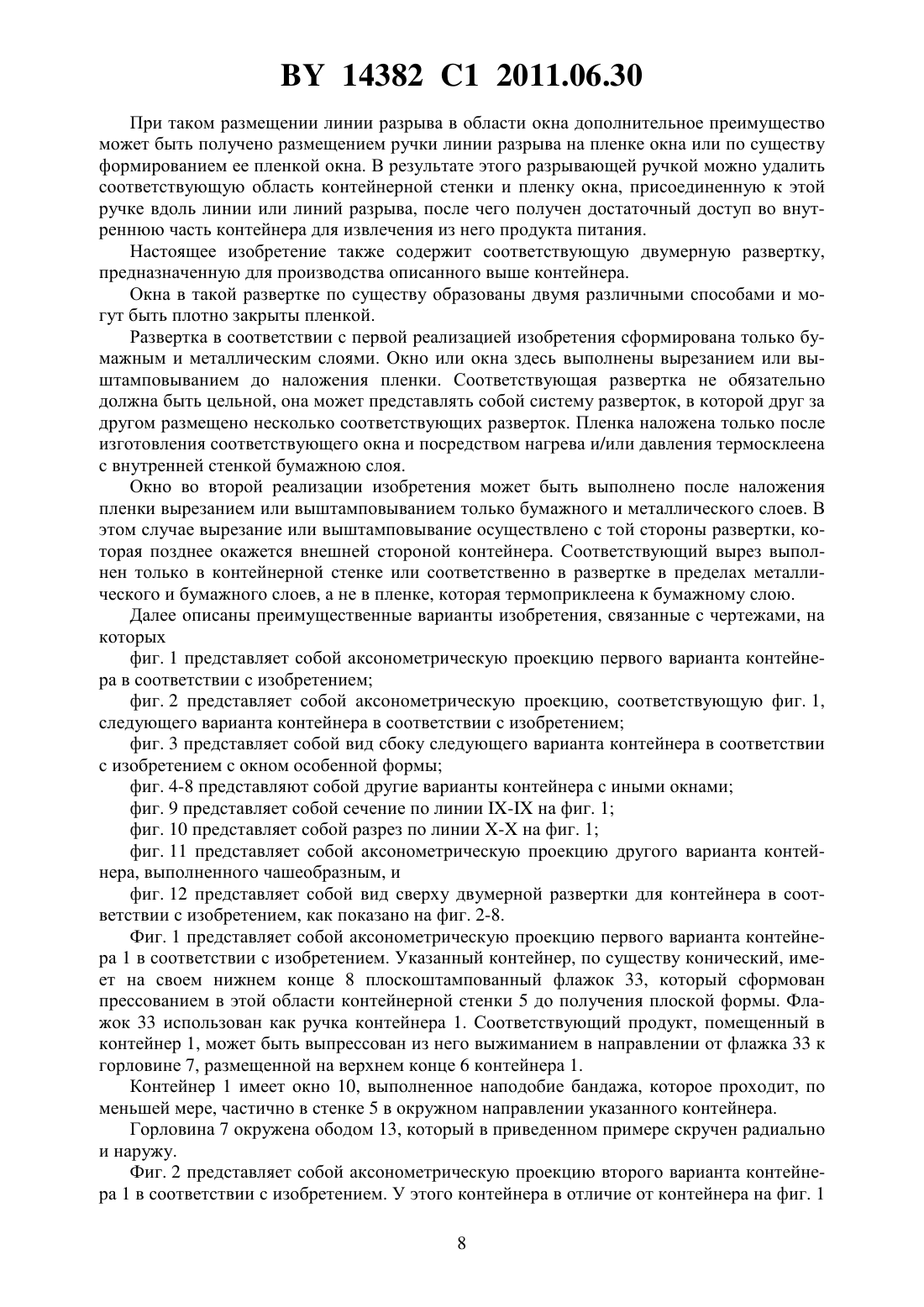

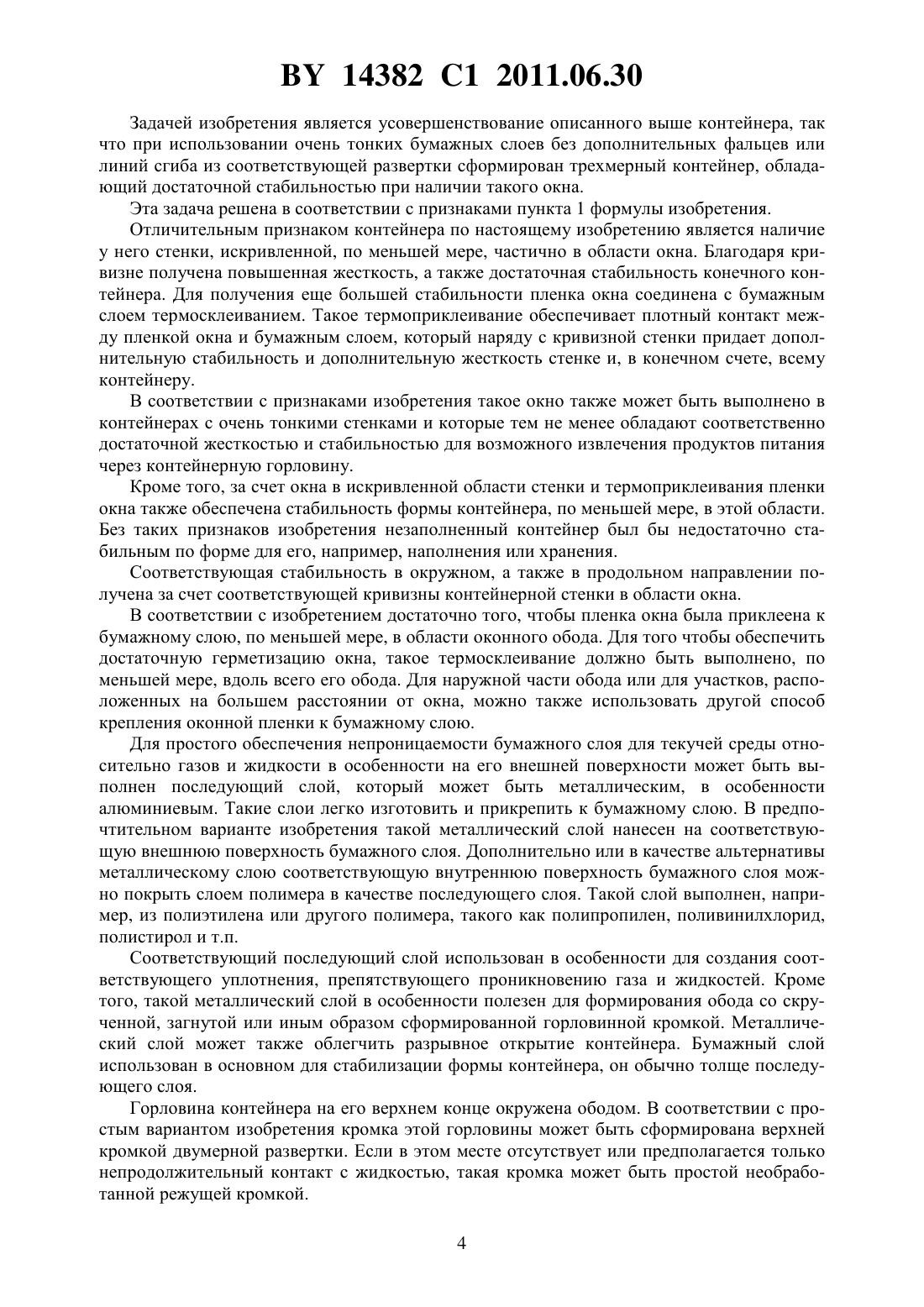

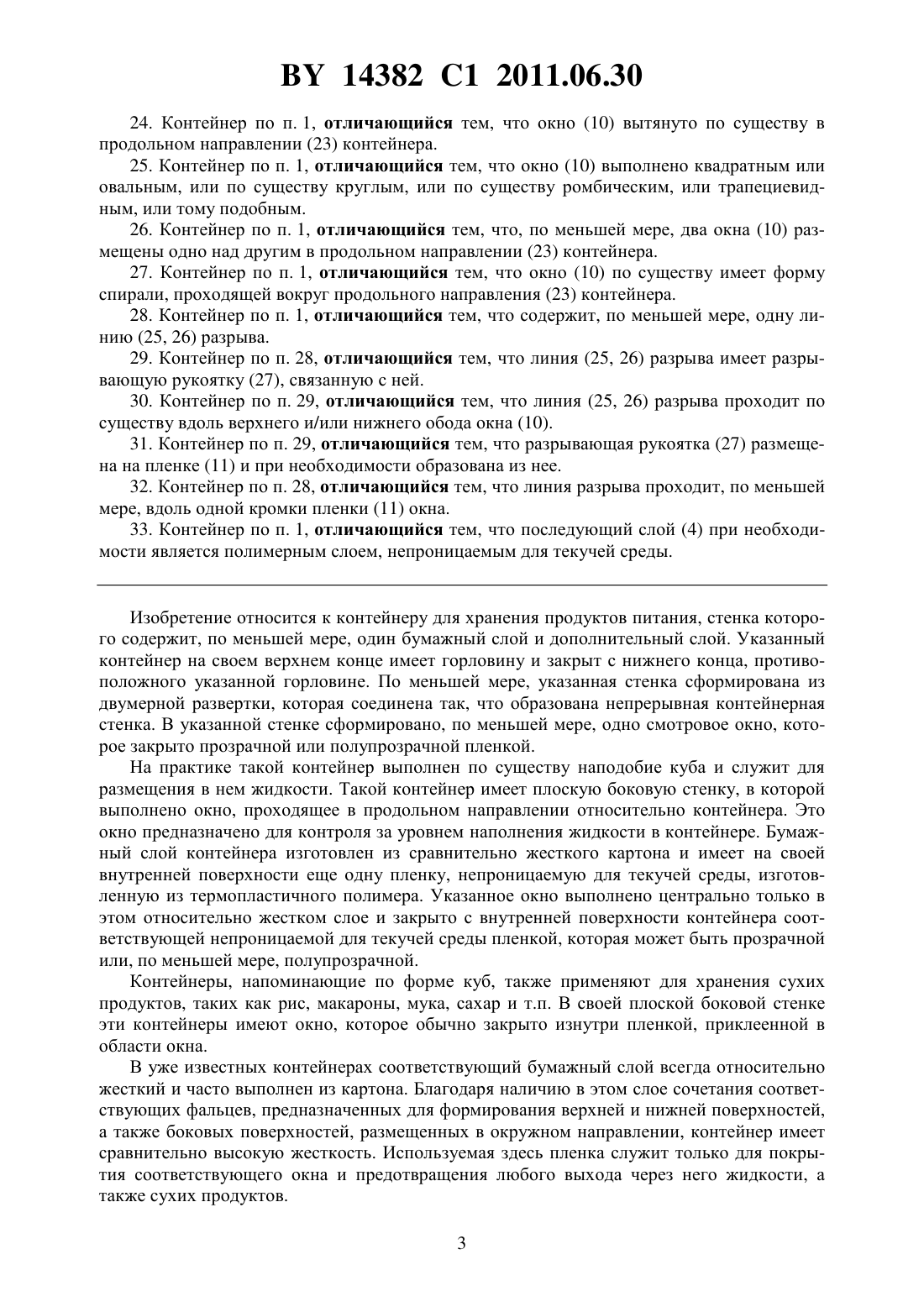

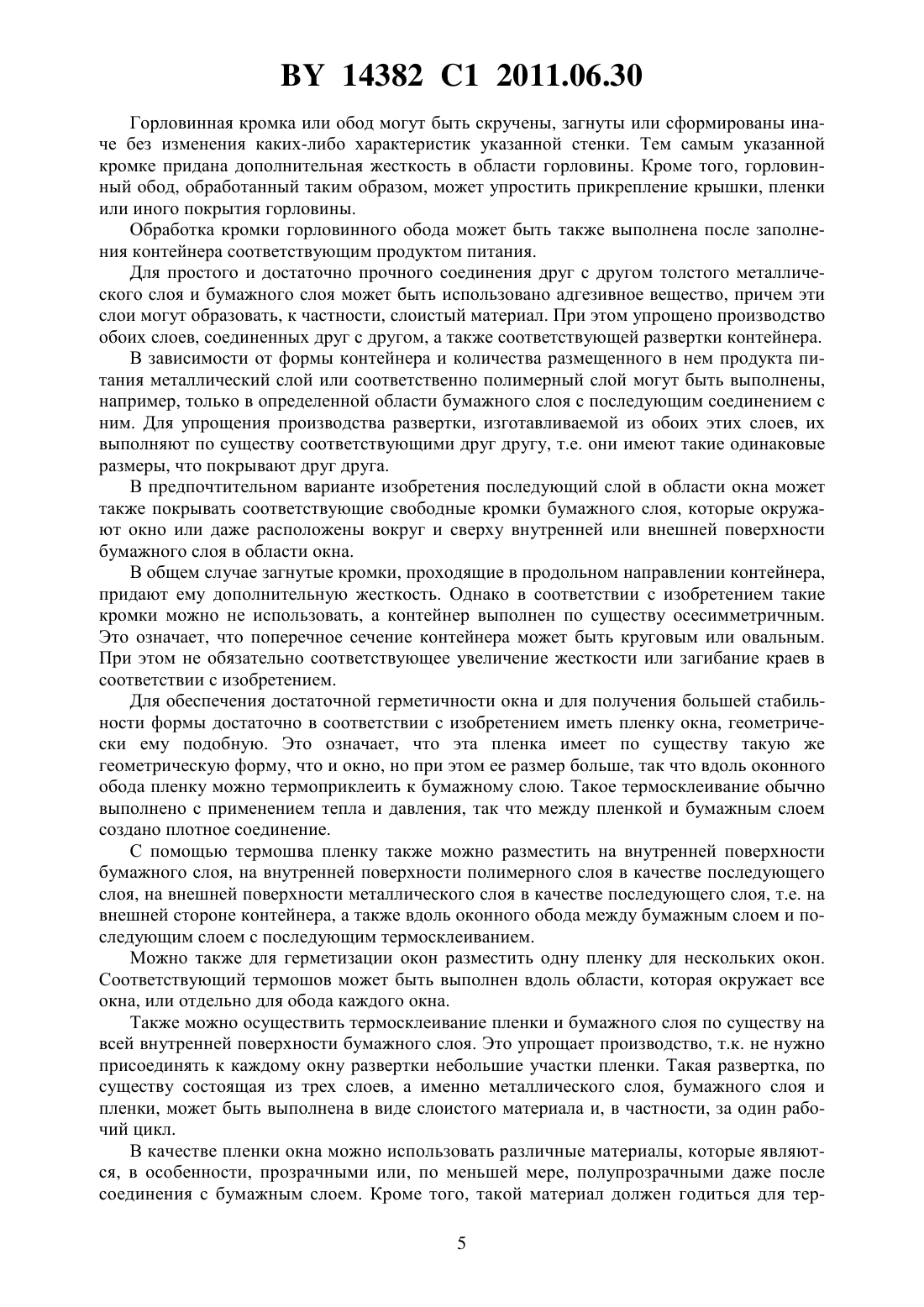

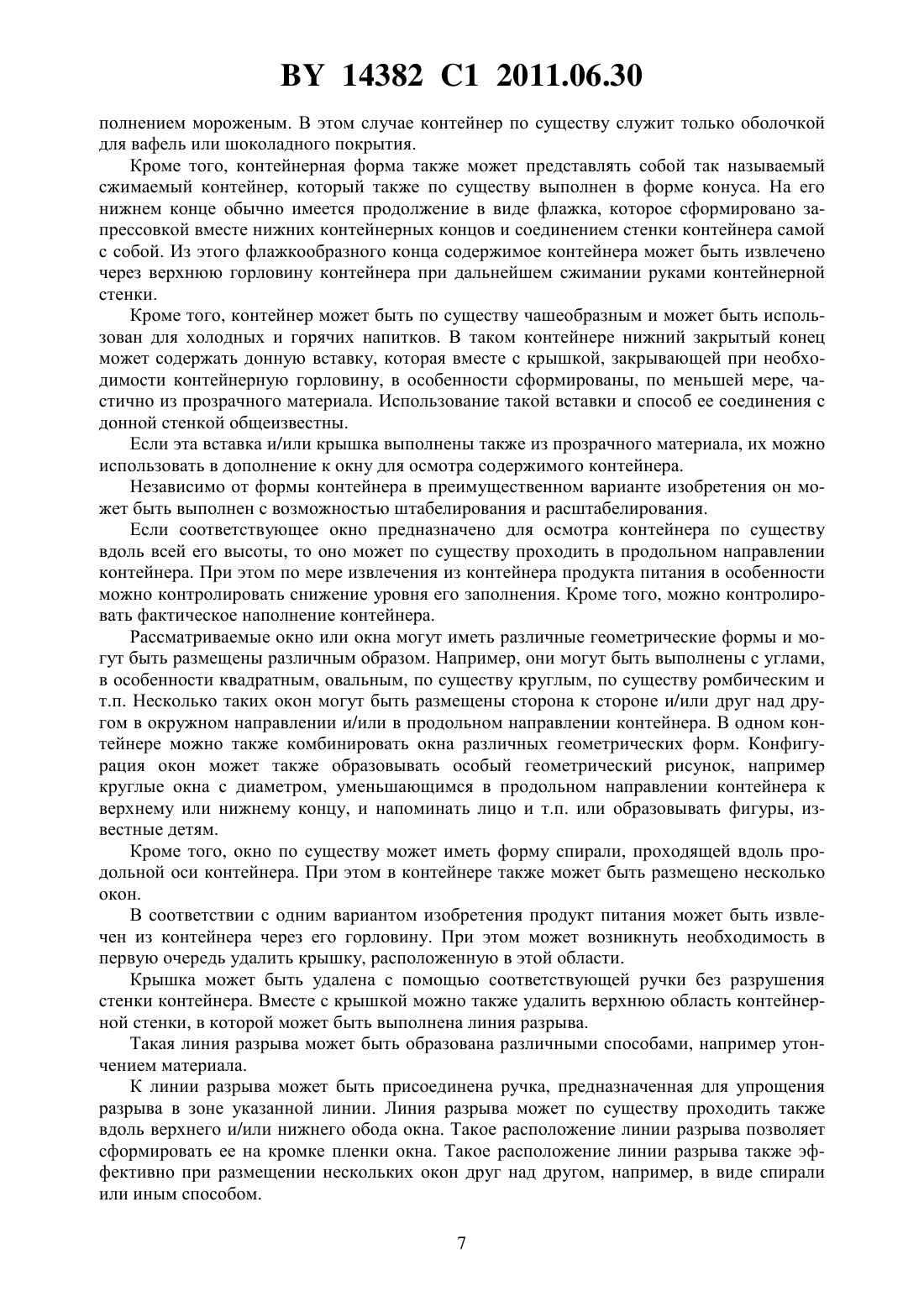

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(9), соединенной своими боковыми кромками с образованием непрерывной стенки (5), которая имеет, по меньшей мере, одно окно (10), закрытое прозрачной или полупрозрачной пленкой (11), отличающийся тем, что стенка (5) искривлена, по меньшей мере, частично в области окна (10), причем пленка (11) термосклеена с бумажным слоем (3) для герметизации окна (10). 14382 1 2011.06.30 2. Контейнер по п. 1, отличающийся тем, что пленка (11) и бумажный слой (3) термосклеены, по меньшей мере, в области оконного обода (12). 3. Контейнер по п. 1, отличающийся тем, что последующий слой (4) является металлическим, в частности алюминиевым. 4. Контейнер по п. 1, отличающийся тем, что горловина (7) имеет обод (13), образованный верхней кромкой (18) развертки (9). 5. Контейнер по п. 4, отличающийся тем, что обод (13) горловины скручен, загнут или сфальцован по существу без изменения характеристик стенки (5). 6. Контейнер по п. 1, отличающийся тем, что последующий слой (4) и бумажный слой (3) соединены друг с другом посредством адгезивного вещества и, в частности, образуют слоистый материал. 7. Контейнер по п. 1, отличающийся тем, что последующий слой (4) и бумажный слой (3) по существу соответствуют друг другу. 8. Контейнер по п. 1, отличающийся тем, что является по существу осесимметричным. 9. Контейнер по п. 1, отличающийся тем, что пленка (11) по существу геометрически подобна окну (10). 10. Контейнер по п. 1, отличающийся тем, что имеет несколько окон (10), герметизированных пленкой (11). 11. Контейнер по п. 1, отличающийся тем, что пленка (11) термоприклеена по существу на всей внутренней поверхности (14) бумажного слоя (3). 12. Контейнер по п. 1, отличающийся тем, что пленка (11) выполнена из полиэтилена(ПЭ) или полипропилена (ПП), или поливинилхлорида (ПВХ), или полистирола (ПС), или полиамида (ПА), или полиэтилентерефталата (ПЭТ), или тому подобного по существу термопластичного полимера. 13. Контейнер по п. 1, отличающийся тем, что соединение боковых кромок развертки(9) выполнено нагревом и/или давлением, и/или с использованием адгезивных веществ. 14. Контейнер по п. 13, отличающийся тем, что развертка (9) соединена вдоль стыка боковых кромок (15, 16). 15. Контейнер по п. 13, отличающийся тем, что боковые кромки развертки (9) соединены с образованием зоны (17) перекрытия, проходящей, в частности, в продольном направлении контейнера (23). 16. Контейнер по п. 14, отличающийся тем, что кромки развертки (9) непроницаемы для текучей среды. 17. Контейнер по п. 3, отличающийся тем, что металлический слой (4) содержит на внешней поверхности (20) печатное изображение. 18. Контейнер по п. 17, отличающийся тем, что печатное изображение имеет трехмерный эффект. 19. Контейнер по п. 18, отличающийся тем, что печатное изображение является голограммой. 20. Контейнер по п. 1, отличающийся тем, что на окне (10) с пленкой (11) выполнено печатное изображение. 21. Контейнер по п. 20, отличающийся тем, что печатное изображение на окне (10) становится видимым после, по меньшей мере, частичного извлечения продукта питания из контейнера. 22. Контейнер по п. 1, отличающийся тем, что закрытый конец (8) содержит донную вставку (21), которая, при необходимости, вместе с крышкой (22), закрывающей горловину (7), сформирована, в частности, из, по меньшей мере, частично прозрачного материала. 23. Контейнер по п. 1, отличающийся тем, что он выполнен с возможностью штабелирования и расштабелирования. 14382 1 2011.06.30 24. Контейнер по п. 1, отличающийся тем, что окно (10) вытянуто по существу в продольном направлении (23) контейнера. 25. Контейнер по п. 1, отличающийся тем, что окно (10) выполнено квадратным или овальным, или по существу круглым, или по существу ромбическим, или трапециевидным, или тому подобным. 26. Контейнер по п. 1, отличающийся тем, что, по меньшей мере, два окна (10) размещены одно над другим в продольном направлении (23) контейнера. 27. Контейнер по п. 1, отличающийся тем, что окно (10) по существу имеет форму спирали, проходящей вокруг продольного направления (23) контейнера. 28. Контейнер по п. 1, отличающийся тем, что содержит, по меньшей мере, одну линию (25, 26) разрыва. 29. Контейнер по п. 28, отличающийся тем, что линия (25, 26) разрыва имеет разрывающую рукоятку (27), связанную с ней. 30. Контейнер по п. 29, отличающийся тем, что линия (25, 26) разрыва проходит по существу вдоль верхнего и/или нижнего обода окна (10). 31. Контейнер по п. 29, отличающийся тем, что разрывающая рукоятка (27) размещена на пленке (11) и при необходимости образована из нее. 32. Контейнер по п. 28, отличающийся тем, что линия разрыва проходит, по меньшей мере, вдоль одной кромки пленки (11) окна. 33. Контейнер по п. 1, отличающийся тем, что последующий слой (4) при необходимости является полимерным слоем, непроницаемым для текучей среды. Изобретение относится к контейнеру для хранения продуктов питания, стенка которого содержит, по меньшей мере, один бумажный слой и дополнительный слой. Указанный контейнер на своем верхнем конце имеет горловину и закрыт с нижнего конца, противоположного указанной горловине. По меньшей мере, указанная стенка сформирована из двумерной развертки, которая соединена так, что образована непрерывная контейнерная стенка. В указанной стенке сформировано, по меньшей мере, одно смотровое окно, которое закрыто прозрачной или полупрозрачной пленкой. На практике такой контейнер выполнен по существу наподобие куба и служит для размещения в нем жидкости. Такой контейнер имеет плоскую боковую стенку, в которой выполнено окно, проходящее в продольном направлении относительно контейнера. Это окно предназначено для контроля за уровнем наполнения жидкости в контейнере. Бумажный слой контейнера изготовлен из сравнительно жесткого картона и имеет на своей внутренней поверхности еще одну пленку, непроницаемую для текучей среды, изготовленную из термопластичного полимера. Указанное окно выполнено центрально только в этом относительно жестком слое и закрыто с внутренней поверхности контейнера соответствующей непроницаемой для текучей среды пленкой, которая может быть прозрачной или, по меньшей мере, полупрозрачной. Контейнеры, напоминающие по форме куб, также применяют для хранения сухих продуктов, таких как рис, макароны, мука, сахар и т.п. В своей плоской боковой стенке эти контейнеры имеют окно, которое обычно закрыто изнутри пленкой, приклеенной в области окна. В уже известных контейнерах соответствующий бумажный слой всегда относительно жесткий и часто выполнен из картона. Благодаря наличию в этом слое сочетания соответствующих фальцев, предназначенных для формирования верхней и нижней поверхностей,а также боковых поверхностей, размещенных в окружном направлении, контейнер имеет сравнительно высокую жесткость. Используемая здесь пленка служит только для покрытия соответствующего окна и предотвращения любого выхода через него жидкости, а также сухих продуктов. 3 14382 1 2011.06.30 Задачей изобретения является усовершенствование описанного выше контейнера, так что при использовании очень тонких бумажных слоев без дополнительных фальцев или линий сгиба из соответствующей развертки сформирован трехмерный контейнер, обладающий достаточной стабильностью при наличии такого окна. Эта задача решена в соответствии с признаками пункта 1 формулы изобретения. Отличительным признаком контейнера по настоящему изобретению является наличие у него стенки, искривленной, по меньшей мере, частично в области окна. Благодаря кривизне получена повышенная жесткость, а также достаточная стабильность конечного контейнера. Для получения еще большей стабильности пленка окна соединена с бумажным слоем термосклеиванием. Такое термоприклеивание обеспечивает плотный контакт между пленкой окна и бумажным слоем, который наряду с кривизной стенки придает дополнительную стабильность и дополнительную жесткость стенке и, в конечном счете, всему контейнеру. В соответствии с признаками изобретения такое окно также может быть выполнено в контейнерах с очень тонкими стенками и которые тем не менее обладают соответственно достаточной жесткостью и стабильностью для возможного извлечения продуктов питания через контейнерную горловину. Кроме того, за счет окна в искривленной области стенки и термоприклеивания пленки окна также обеспечена стабильность формы контейнера, по меньшей мере, в этой области. Без таких признаков изобретения незаполненный контейнер был бы недостаточно стабильным по форме для его, например, наполнения или хранения. Соответствующая стабильность в окружном, а также в продольном направлении получена за счет соответствующей кривизны контейнерной стенки в области окна. В соответствии с изобретением достаточно того, чтобы пленка окна была приклеена к бумажному слою, по меньшей мере, в области оконного обода. Для того чтобы обеспечить достаточную герметизацию окна, такое термосклеивание должно быть выполнено, по меньшей мере, вдоль всего его обода. Для наружной части обода или для участков, расположенных на большем расстоянии от окна, можно также использовать другой способ крепления оконной пленки к бумажному слою. Для простого обеспечения непроницаемости бумажного слоя для текучей среды относительно газов и жидкости в особенности на его внешней поверхности может быть выполнен последующий слой, который может быть металлическим, в особенности алюминиевым. Такие слои легко изготовить и прикрепить к бумажному слою. В предпочтительном варианте изобретения такой металлический слой нанесен на соответствующую внешнюю поверхность бумажного слоя. Дополнительно или в качестве альтернативы металлическому слою соответствующую внутреннюю поверхность бумажного слоя можно покрыть слоем полимера в качестве последующего слоя. Такой слой выполнен, например, из полиэтилена или другого полимера, такого как полипропилен, поливинилхлорид,полистирол и т.п. Соответствующий последующий слой использован в особенности для создания соответствующего уплотнения, препятствующего проникновению газа и жидкостей. Кроме того, такой металлический слой в особенности полезен для формирования обода со скрученной, загнутой или иным образом сформированной горловинной кромкой. Металлический слой может также облегчить разрывное открытие контейнера. Бумажный слой использован в основном для стабилизации формы контейнера, он обычно толще последующего слоя. Горловина контейнера на его верхнем конце окружена ободом. В соответствии с простым вариантом изобретения кромка этой горловины может быть сформирована верхней кромкой двумерной развертки. Если в этом месте отсутствует или предполагается только непродолжительный контакт с жидкостью, такая кромка может быть простой необработанной режущей кромкой. 4 14382 1 2011.06.30 Горловинная кромка или обод могут быть скручены, загнуты или сформированы иначе без изменения каких-либо характеристик указанной стенки. Тем самым указанной кромке придана дополнительная жесткость в области горловины. Кроме того, горловинный обод, обработанный таким образом, может упростить прикрепление крышки, пленки или иного покрытия горловины. Обработка кромки горловинного обода может быть также выполнена после заполнения контейнера соответствующим продуктом питания. Для простого и достаточно прочного соединения друг с другом толстого металлического слоя и бумажного слоя может быть использовано адгезивное вещество, причем эти слои могут образовать, к частности, слоистый материал. При этом упрощено производство обоих слоев, соединенных друг с другом, а также соответствующей развертки контейнера. В зависимости от формы контейнера и количества размещенного в нем продукта питания металлический слой или соответственно полимерный слой могут быть выполнены,например, только в определенной области бумажного слоя с последующим соединением с ним. Для упрощения производства развертки, изготавливаемой из обоих этих слоев, их выполняют по существу соответствующими друг другу, т.е. они имеют такие одинаковые размеры, что покрывают друг друга. В предпочтительном варианте изобретения последующий слой в области окна может также покрывать соответствующие свободные кромки бумажного слоя, которые окружают окно или даже расположены вокруг и сверху внутренней или внешней поверхности бумажного слоя в области окна. В общем случае загнутые кромки, проходящие в продольном направлении контейнера,придают ему дополнительную жесткость. Однако в соответствии с изобретением такие кромки можно не использовать, а контейнер выполнен по существу осесимметричным. Это означает, что поперечное сечение контейнера может быть круговым или овальным. При этом не обязательно соответствующее увеличение жесткости или загибание краев в соответствии с изобретением. Для обеспечения достаточной герметичности окна и для получения большей стабильности формы достаточно в соответствии с изобретением иметь пленку окна, геометрически ему подобную. Это означает, что эта пленка имеет по существу такую же геометрическую форму, что и окно, но при этом ее размер больше, так что вдоль оконного обода пленку можно термоприклеить к бумажному слою. Такое термосклеивание обычно выполнено с применением тепла и давления, так что между пленкой и бумажным слоем создано плотное соединение. С помощью термошва пленку также можно разместить на внутренней поверхности бумажного слоя, на внутренней поверхности полимерного слоя в качестве последующего слоя, на внешней поверхности металлического слоя в качестве последующего слоя, т.е. на внешней стороне контейнера, а также вдоль оконного обода между бумажным слоем и последующим слоем с последующим термосклеиванием. Можно также для герметизации окон разместить одну пленку для нескольких окон. Соответствующий термошов может быть выполнен вдоль области, которая окружает все окна, или отдельно для обода каждого окна. Также можно осуществить термосклеивание пленки и бумажного слоя по существу на всей внутренней поверхности бумажного слоя. Это упрощает производство, т.к. не нужно присоединять к каждому окну развертки небольшие участки пленки. Такая развертка, по существу состоящая из трех слоев, а именно металлического слоя, бумажного слоя и пленки, может быть выполнена в виде слоистого материала и, в частности, за один рабочий цикл. В качестве пленки окна можно использовать различные материалы, которые являются, в особенности, прозрачными или, по меньшей мере, полупрозрачными даже после соединения с бумажным слоем. Кроме того, такой материал должен годиться для тер 5 14382 1 2011.06.30 москлеивания. Примерами таких материалов являются полиэтилен, полипропилен, поливинилхлорид, полистирол, полиамид, полиэтилентерефталат (ПЭТ) и т.п. Для простого изготовления, в частности, стенки из одной развертки соединение развертки самой с собой может быть произведено тепловым нагревом и/или с использованием адгезивного вещества. Соединение развертки самой с собой может быть выполнено различными способами. В соответствии с одним вариантом изобретения развертка соединена сама с собой встык вдоль своих боковых кромок. При таком их размещении внешняя поверхность контейнера сравнительно ровная, т.к. какие-либо перекрытия отсутствуют, а толщина его стенки вдоль ее окружного направления в особенности постоянна. Простой реализацией такого соединения развертки самой с собой является, например,соединение развертки вдоль зоны перекрытия, проходящей в продольном направлении контейнера. Указанная зона обычно захватывает не пленку окна, а только наложенные друг на друга и соединенные друг с другом слои, изготовленные из бумаги и металла. Соответствующее соединение развертки выполнено (см. описание выше) с использованием адгезивного вещества и по возможности также дополнительного наложения давления и/или нагрева. Для оптимизации такого контейнера и в особенности его стенки для извлечения продукта питания соответствующие кромки развертки могут быть непроницаемы для текучей среды. Такая непроницаемость имеет место, например, в отношении кромок окна, кромки,формирующей горловинный обод, а также кромки, размещенной внутри контейнера. Такая непроницаемость может быть достигнута созданием соответствующих уплотнений или использованием последующей пленки, выполненной из полимерного материала. Такая полимерная пленка может в особенности покрывать бумажный слой непроницаемым для текучей среды образом, особенно с внешней стороны пленки окна. Эта полимерная пленка также может быть размещена между бумажным слоем и пленкой окна. В этом случае термошов может быть выполнен между пленкой окна и полимерным слоем. Для улучшения внешнего вида контейнера внешняя поверхность металлического слоя может иметь печатное изображение, которое может быть также использовано для обозначения содержимого контейнера или в рекламных целях и т.п. Можно также нанести печатные изображения с трехмерным эффектом, дополнительно по возможности улучшающие внешний вид контейнера. Примером такого изображения является голограмма. Печатное изображение может быть нанесено на внешнюю поверхность контейнера в любом месте, например на окно или на соответствующую оконную пленку. Простым примером изображения, нанесенного прямо па окно, является маркировка уровня наполнения в виде шкалы и т.п. По существу нет ограничений относительно графического или цветового оформления печатного изображения, а для его нанесения особенно подходит металлическая пленка. В качестве дополнительного преимущества изобретения может рассматриваться печатное изображение в области окна, которое становится видимым после, по меньшей мере, частичного извлечения из контейнера продукта питания. Например, если указанное изображение на окне имеет цвет продукта питания, размещенного в контейнере, оно будет видимым только после извлечения продукта. Указанная особенность может использоваться для получения какого-либо неожиданного эффект, для лотереи и т.п. Контейнер может иметь различные формы. Во-первых, иметь, например, форму конуса, в котором можно разместить вафли и т.п. для мороженого. Вместо вафель можно использовать некоторые покрытия для мороженого, выполненные из шоколада или иного съедобного материала, жесткость которого превышает жесткость мороженого. Такое покрытие сначала вложено в контейнер или введено в него с последующим возможным за 6 14382 1 2011.06.30 полнением мороженым. В этом случае контейнер по существу служит только оболочкой для вафель или шоколадного покрытия. Кроме того, контейнерная форма также может представлять собой так называемый сжимаемый контейнер, который также по существу выполнен в форме конуса. На его нижнем конце обычно имеется продолжение в виде флажка, которое сформировано запрессовкой вместе нижних контейнерных концов и соединением стенки контейнера самой с собой. Из этого флажкообразного конца содержимое контейнера может быть извлечено через верхнюю горловину контейнера при дальнейшем сжимании руками контейнерной стенки. Кроме того, контейнер может быть по существу чашеобразным и может быть использован для холодных и горячих напитков. В таком контейнере нижний закрытый конец может содержать донную вставку, которая вместе с крышкой, закрывающей при необходимости контейнерную горловину, в особенности сформированы, по меньшей мере, частично из прозрачного материала. Использование такой вставки и способ ее соединения с донной стенкой общеизвестны. Если эта вставка и/или крышка выполнены также из прозрачного материала, их можно использовать в дополнение к окну для осмотра содержимого контейнера. Независимо от формы контейнера в преимущественном варианте изобретения он может быть выполнен с возможностью штабелирования и расштабелирования. Если соответствующее окно предназначено для осмотра контейнера по существу вдоль всей его высоты, то оно может по существу проходить в продольном направлении контейнера. При этом по мере извлечения из контейнера продукта питания в особенности можно контролировать снижение уровня его заполнения. Кроме того, можно контролировать фактическое наполнение контейнера. Рассматриваемые окно или окна могут иметь различные геометрические формы и могут быть размещены различным образом. Например, онимогут быть выполнены с углами,в особенности квадратным, овальным, по существу круглым, по существу ромбическим и т.п. Несколько таких окон могут быть размещены сторона к стороне и/или друг над другом в окружном направлении и/или в продольном направлении контейнера. В одном контейнере можно также комбинировать окна различных геометрических форм. Конфигурация окон может также образовывать особый геометрический рисунок, например круглые окна с диаметром, уменьшающимся в продольном направлении контейнера к верхнему или нижнему концу, и напоминать лицо и т.п. или образовывать фигуры, известные детям. Кроме того, окно по существу может иметь форму спирали, проходящей вдоль продольной оси контейнера. При этом в контейнере также может быть размещено несколько окон. В соответствии с одним вариантом изобретения продукт питания может быть извлечен из контейнера через его горловину. При этом может возникнуть необходимость в первую очередь удалить крышку, расположенную в этой области. Крышка может быть удалена с помощью соответствующей ручки без разрушения стенки контейнера. Вместе с крышкой можно также удалить верхнюю область контейнерной стенки, в которой может быть выполнена линия разрыва. Такая линия разрыва может быть образована различными способами, например утончением материала. К линии разрыва может быть присоединена ручка, предназначенная для упрощения разрыва в зоне указанной линии. Линия разрыва может по существу проходить также вдоль верхнего и/или нижнего обода окна. Такое расположение линии разрыва позволяет сформировать ее на кромке пленки окна. Такое расположение линии разрыва также эффективно при размещении нескольких окон друг над другом, например, в виде спирали или иным способом. 7 14382 1 2011.06.30 При таком размещении линии разрыва в области окна дополнительное преимущество может быть получено размещением ручки линии разрыва на пленке окна или по существу формированием ее пленкой окна. В результате этого разрывающей ручкой можно удалить соответствующую область контейнерной стенки и пленку окна, присоединенную к этой ручке вдоль линии или линий разрыва, после чего получен достаточный доступ во внутреннюю часть контейнера для извлечения из него продукта питания. Настоящее изобретение также содержит соответствующую двумерную развертку,предназначенную для производства описанного выше контейнера. Окна в такой развертке по существу образованы двумя различными способами и могут быть плотно закрыты пленкой. Развертка в соответствии с первой реализацией изобретения сформирована только бумажным и металлическим слоями. Окно или окна здесь выполнены вырезанием или выштамповыванием до наложения пленки. Соответствующая развертка не обязательно должна быть цельной, она может представлять собой систему разверток, в которой друг за другом размещено несколько соответствующих разверток. Пленка наложена только после изготовления соответствующего окна и посредством нагрева и/или давления термосклеена с внутренней стенкой бумажною слоя. Окно во второй реализации изобретения может быть выполнено после наложения пленки вырезанием или выштамповыванием только бумажного и металлического слоев. В этом случае вырезание или выштамповывание осуществлено с той стороны развертки, которая позднее окажется внешней стороной контейнера. Соответствующий вырез выполнен только в контейнерной стенке или соответственно в развертке в пределах металлического и бумажного слоев, а не в пленке, которая термоприклеена к бумажному слою. Далее описаны преимущественные варианты изобретения, связанные с чертежами, на которых фиг. 1 представляет собой аксонометрическую проекцию первого варианта контейнера в соответствии с изобретением фиг. 2 представляет собой аксонометрическую проекцию, соответствующую фиг. 1,следующего варианта контейнера в соответствии с изобретением фиг. 3 представляет собой вид сбоку следующего варианта контейнера в соответствии с изобретением с окном особенной формы фиг. 4-8 представляют собой другие варианты контейнера с иными окнами фиг. 9 представляет собой сечение по линии - на фиг. 1 фиг. 10 представляет собой разрез по линии - на фиг. 1 фиг. 11 представляет собой аксонометрическую проекцию другого варианта контейнера, выполненного чашеобразным, и фиг. 12 представляет собой вид сверху двумерной развертки для контейнера в соответствии с изобретением, как показано на фиг. 2-8. Фиг. 1 представляет собой аксонометрическую проекцию первого варианта контейнера 1 в соответствии с изобретением. Указанный контейнер, по существу конический, имеет на своем нижнем конце 8 плоскоштампованный флажок 33, который сформован прессованием в этой области контейнерной стенки 5 до получения плоской формы. Флажок 33 использован как ручка контейнера 1. Соответствующий продукт, помещенный в контейнер 1, может быть выпрессован из него выжиманием в направлении от флажка 33 к горловине 7, размещенной на верхнем конце 6 контейнера 1. Контейнер 1 имеет окно 10, выполненное наподобие бандажа, которое проходит, по меньшей мере, частично в стенке 5 в окружном направлении указанного контейнера. Горловина 7 окружена ободом 13, который в приведенном примере скручен радиально и наружу. Фиг. 2 представляет собой аксонометрическую проекцию второго варианта контейнера 1 в соответствии с изобретением. У этого контейнера в отличие от контейнера на фиг. 1 8 14382 1 2011.06.30 по существу отсутствует флажок 33 на конце 8. Продукт 2, так же как на фиг. 1, размещен в контейнере 1 до уровня 28 наполнения. В области размещения продукта 2 расположены пять окон 10, которые имеют круговую форму и сформированы в продольном направлении 23 указанного контейнера, так что радиус окна, размещенного ближе к концу 8, уступает радиусу предыдущего окна. Соответствующие окна 10 расположены по вертикали одно над другим в стенке 5. В другом варианте изобретения в контейнере 1 в соответствии с фиг. 2 могут быть выполнены дополнительные смотровые окна 10, смещенные относительно имеющихся смотровых окон в круговом направлении 24 стенки 5, например, на 90 или 180. На фиг. 3-8 проиллюстрированы другие варианты контейнера 1 в соответствии с изобретением, отличающиеся от контейнера 1, проиллюстрированного на фиг. 1, формой окон 10, их размещением и количеством. Для одинаковых деталей на каждом чертеже использованы одни и те же позиционные обозначения. На фиг. 3 проиллюстрирован вариант изобретения с двумя окнами 10 по существу четырехугольной формы, размещенными наклонно и параллельно друг другу в вертикальном направлении относительно направления 23 рассматриваемого контейнера (фиг. 2). Окно, размещенное ближе к концу 8, имеет меньшую длину в направлении 24. На фиг. 4 проиллюстрировано по существу трапециевидное окно, которое размещено в стенке 5. Его непараллельные стороны проходят параллельно стенкам указанного контейнера, имеющего форму конуса, а параллельные стороны этого окна выступают в направлении 24 (фиг. 2). В варианте изобретения, проиллюстрированном фиг. 4, в горловину 7 вставлена крышка 22. Эта крышка имеет ободочный фальц, выступающий вверх вдоль обода, который (например) приклеен к внутренней поверхности стенки 5. На фиг. 5 окно 10 имеет овальную форму, выступающую в продольном направлении контейнера. Около окна 10 на внешней поверхности 20 наружного слоя 4 контейнера 1 печатанным способом нанесена шкала 34 (фиг. 9). Соответствующее печатное изображение может быть также нанесено прямо на окно 10. Для варианта изобретения, проиллюстрированного на фиг. 5, используется крышка 22,аналогичная крышке на фиг. 4. Она отличается от описанной выше крышки 10 тем, что ее ободочный фальц размещен между загнутым внутренним ободом 13 и внутренней поверхностью 14 и закреплен там (фиг. 9). На фиг. 6 проиллюстрировано окно, которое имеет винтовую форму, проходящую вдоль продольного направления 23 указанного контейнера. В варианте изобретения, проиллюстрированном на фиг. 7, окно 10 выступает по существу в направлении 24 и смещено от зоны 17 перекрытия, а также от конца 6 и конца 8 контейнера 1 (фиг. 1 и 2). Зона 17 сформована боковыми кромками, которые частично размещены одна на другой с образованием перекрытия (фиг. 12) двумерной развертки для такого контейнера 1. В зоне 17 развертка соединена сама с собой. Для такого соединения дополнительно могут быть применены клеящие вещества. Такое соединение может быть выполнено с применением тепла и/или давления в зоне перекрытия. Наряду с таким соединением с перекрытием соответствующие боковые кромки 15 и 16 двумерной развертки 9 (фиг. 12) можно соединить встык. В варианте изобретения, проиллюстрированном на фиг. 7, стенка 5 имеет разрывающую рукоятку 27, расположенную на ее внешней поверхности. Между указанной рукояткой и видимой кромкой 15 двумерной развертки на внешней поверхности контейнера выполнены насечки 35, которые обеспечивают разрыв его стенки для его открытия. Такому разрыву могут способствовать соответствующие линии 25, 26 разрыва, вдоль которых по существу происходит сам разрыв. На фиг. 7 параллельно ободу 13 проходит верхняя линия 26, которая размещена между ним и верхней кромкой окна 10. Вторая линия 25 сначала проходит от соответствующей 9 14382 1 2011.06.30 насечки 35 наклонно к дну и по существу к нижней кромке окна 10, которая приклеена к нижней кромке пленки 11, определяющей линию 25 (фиг. 9). Другие линии 25, 26 могут быть также образованы утончением стенки 5 или частичным разрезом ее соответствующих слоев. На фиг. 8 контейнер 1 имеет плоскую крышку 22 с выступающей с наклоном вверх рукояткой 29 крышки. Эта крышка 22 прикреплена к свободной кромке обода 13 и зафиксирована на ней. Окна 10, показанные на фиг. 8, имеют различные геометрические формы. Здесь их конфигурация напоминает лицо. На фиг. 9 показано сечение, выполненное но линии - (фиг. 1). Оно в особенности проходит через окно 10. Стенка 5 в особенности образована двумя слоями. Внутренний слой 3 выполнен из бумаги, а внешний слой 4 - из металла, в особенности алюминия. Слои 3 и 4 обычно соответствуют друг другу, так что в развертке 9(фиг. 12) они накрывают друг друга. Эти слои соединены друг с другом посредством адгезивного вещества и тепла и/или давления и, в частности, образуют слоистый материал. На поверхность 20 слоя 4 может быть нанесено печатное изображение, которое можно использовать для рекламы или указания содержимого контейнера 1. Кроме того, такое изображение может быть трехмерным, голографическим, одноцветным, многоцветным и т.п. На окно 10 также может быть нанесено соответствующее печатное изображение, которое, например, видимо только при извлечении из контейнера 1 части соответствующего продукта питания в таком количестве, что оставшаяся его часть размещена ниже окна 10. Для осуществления этого, например, цвет печатного изображения 10 может совпадать с цветом помещенного в контейнер продукта питания. На поверхности 14 контейнера 1 или слое 3 вдоль ободочной зоны окна 10 размещена прозрачная или полупрозрачная пленка 11. Вдоль соответствующего обода между ней и поверхностью 14 слоя 3 в пределах области 32 создан термошов. Соответствующее окно 10 окружено режущими кромками 30, 31 слоя 4 и слоя 3. Слой 4 также может проходить вокруг соответствующей режущей кромки слоя 3, т.е. по существу по поверхности 14. На фиг. 10 показан разрез, выполненный по линии - (фиг. 1). Обод 30 скручен радиально и наружу в зоне горловины 7, в которой соответствующая стенка 5 образована из слоя 3 и слоя 4. Скручиванием обода 30 не изменены соответствующие характеристики стенки 5, такие как непроницаемость для текучей среды и т.п. На фиг. 11 проиллюстрирован другой вариант контейнера 1, который по существу является чашеобразным. Его окно 10 проходит наклонно по всей высоте контейнера 1. Контейнер 1 закрыт с конца 8 донной вставкой 21, размещенной противоположно горловине 7. Такая донная вставка обычно имеет кромочный фальц 37, проходящий перпендикулярно и вверх от донной поверхности 36. Этот фальц 37 зажат между ободом стенки 5, отогнутой вверх, и поверхностью 14 стенки 5 и удерживается между ними с уплотнением. На фиг. 12 показан вид сверху на вариант двумерной развертки 9 для контейнера,форма которого соответствует фиг. 2-8. Двумерные развертки, соответствующие фиг. 1 или фиг. 11, являются очевидными. Двумерная развертка в соответствии с фиг. 9 имеет левую и правую боковые кромки 15, 16, а также верхнюю и нижнюю кромки 19 и 18. Как указано выше, кромки 15 и 16 использованы для соединения встык или для образования зоны 17 (фиг. 7). Кромкой 18 развертки 9 образован соответствующий обод 13 (предыдущие чертежи),который может быть скручен (фиг. 10), загнут или сформован иным способом. 14382 1 2011.06.30 Три окна 10 на развертке 9 размещены по существу параллельно друг другу. Эти окна загерметизированы соответствующими пленками 11, которые термосклеены вдоль ободов 12 окна с поверхностью 14 бумажного слоя 3. В соответствии с проиллюстрированными вариантами использованы пленка 11 для окна 10 и еще одна пленка 11 для второго окна 10. Можно использовать соответствующие пленки 11 отдельно для каждого окна 10 или одну пленку 11 для всех окон 10, см. также дальнейшие варианты. В соответствующей области окна 10 и вдоль его обода 12, по меньшей мере, в соответствующих зонах выполнен термошов. Соответствующая пленка 11 может также проходить вдоль всей поверхности 14 бумажного слоя 3, при этом пленка 11 термоприклеена к бумажному слою 3, который является внешним по отношению к окнам 10. Пленка 11 для одного окна в соответствии с фиг. 12 может быть геометрически подобна окну 10. Иными словами, пленка и окно имеют одну геометрическую форму, но пленка 11 имеет больший размер, так что она выступает за окно 10 и может быть термоприклеена вдоль ободьев 12. На фиг. 12 (также фиг. 7) также показана разрывающая рукоятка 27 с соответствующими насечками 35. Во всех вариантах изобретения (фиг. 1-8, 11 и 12) окна 10 размещены в области контейнера 1, стенка 5 которого искривлена. Этим искривлением обусловлена достаточно высокая стабильность и жесткость контейнера 1 даже при тонких слоях его стенок, в особенности тонкого слоя 3 и тонкого слоя 4. Такой контейнер может быть использован для заполнения его продуктами питания и хранения их в нем. Кроме того, стабильность и жесткость контейнера увеличены термоприклеенными пленками 11, а также соответствующими окнами 10 в искривленных областях стенки 5. Кроме того, соответствующие кромки пленки 11 могут быть использованы в качестве линий 25, 26 (также фиг. 7). Соответственно, отпадает необходимость в использовании отдельных линий 25, 26 в стенке 5. Все проиллюстрированные варианты контейнера 1 являются по существу осесимметричными. Однако в особенности контейнер 1 на фиг. 1 может иметь овальное поперечное сечение, т.к. такой контейнер легче сдавливать. Для производства развертки 9 на фиг. 12 и аналогичных разверток для других вариантов форм контейнеров имеется по существу два способа. В соответствии с первым примером изготовления стенка 5 со слоями 3 и 4 представляет собой слоистый материал, в котором соответствующее окно 10 или несколько таких окон образованы резанием или штамповкой. После этого окно или окна плотно закрыты вдоль своих ободьев пленкой 11 путем термоприклеивания упомянутой пленки к ободьям. В соответствии со вторым примером изготовления использована соответствующая развертка 9 в форме контейнерной стенки из слоя 3, слоя 4 и пленки 11. Затем сформовано соответствующее окно 10 путем вырезания или выштамповывания с использованием способа -. В соответствии с этим способом окно образовано только в бумажном и металлическом слое, а пленка оставлена нетронутой. Для пленки можно использовать различные прозрачные или полупрозрачные термопластические полимеры, например полиэтилен. В соответствии с различными вариантами изобретения вставка 21 или крышка 22 также может быть, по меньшей мере, частично сформована из прозрачного или полупрозрачного материала. При этом содержимое контейнера 1 также может быть осмотрено через горловину 7 или через его дно со стороны днища. В соответствии с другими вариантами изобретения рукоятка 27, например, на фиг. 12 сформирована не слоем 3 и слоем 4, а может выступать в качестве продолжения пленки 11, что упрощает разрыв контейнерной стенки вдоль линий 25, 26, определенных кромками пленки 11. 14382 1 2011.06.30 Такая рукоятка 27, например, направлена между кромок 15 и 16 развертки 9, соединенных между собой и с внешней поверхностью контейнера 1. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 13
