Делитель потока

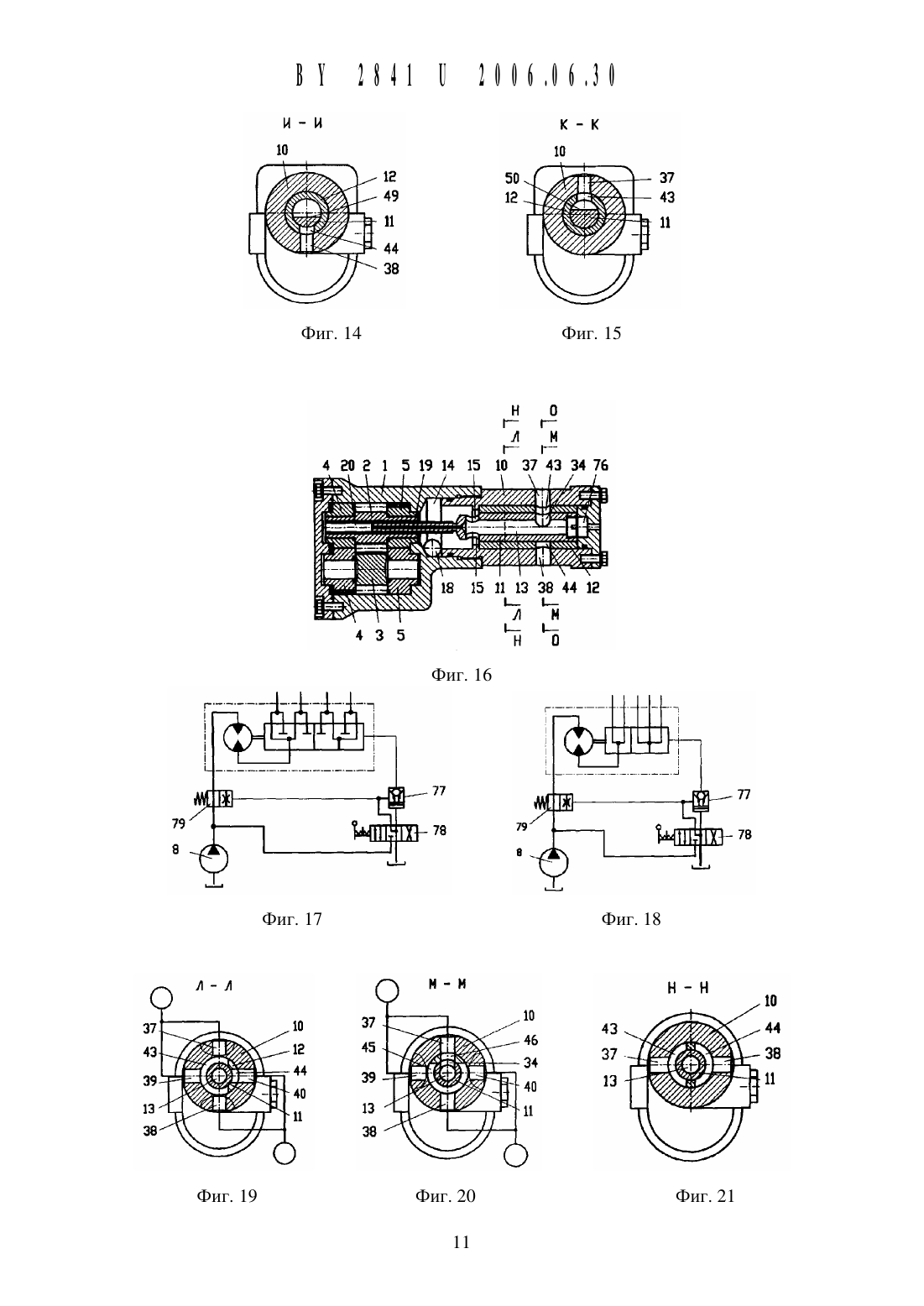

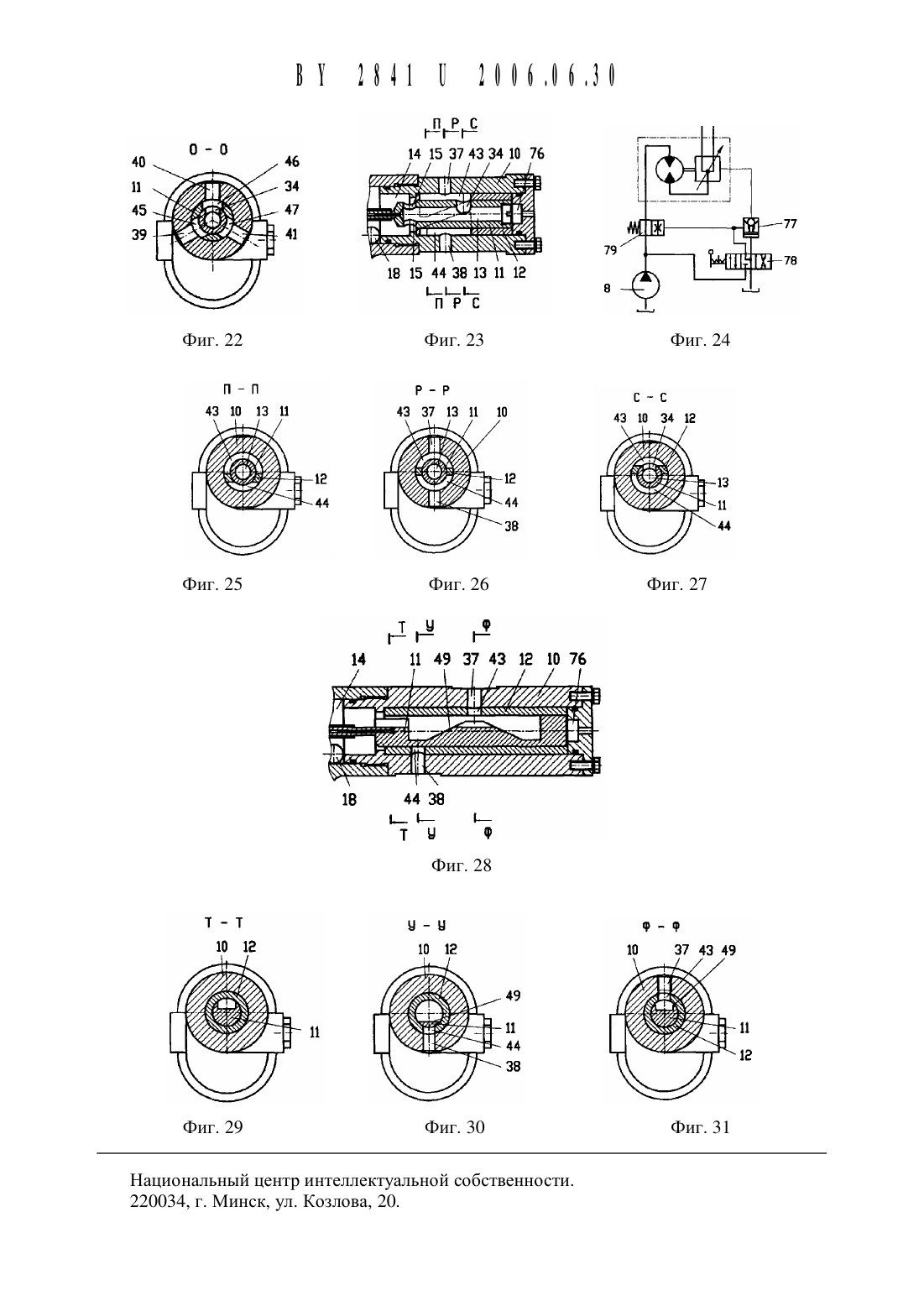

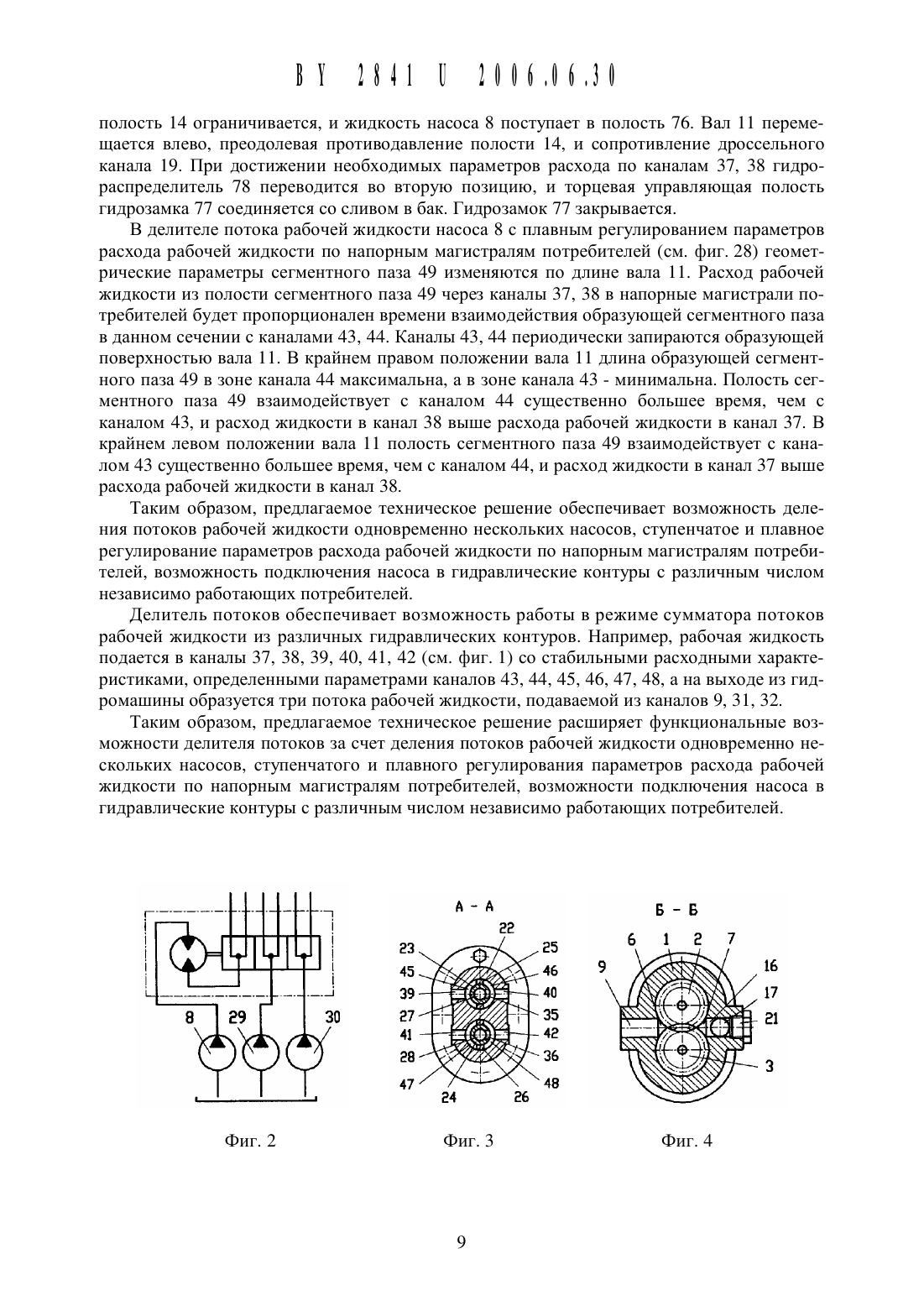

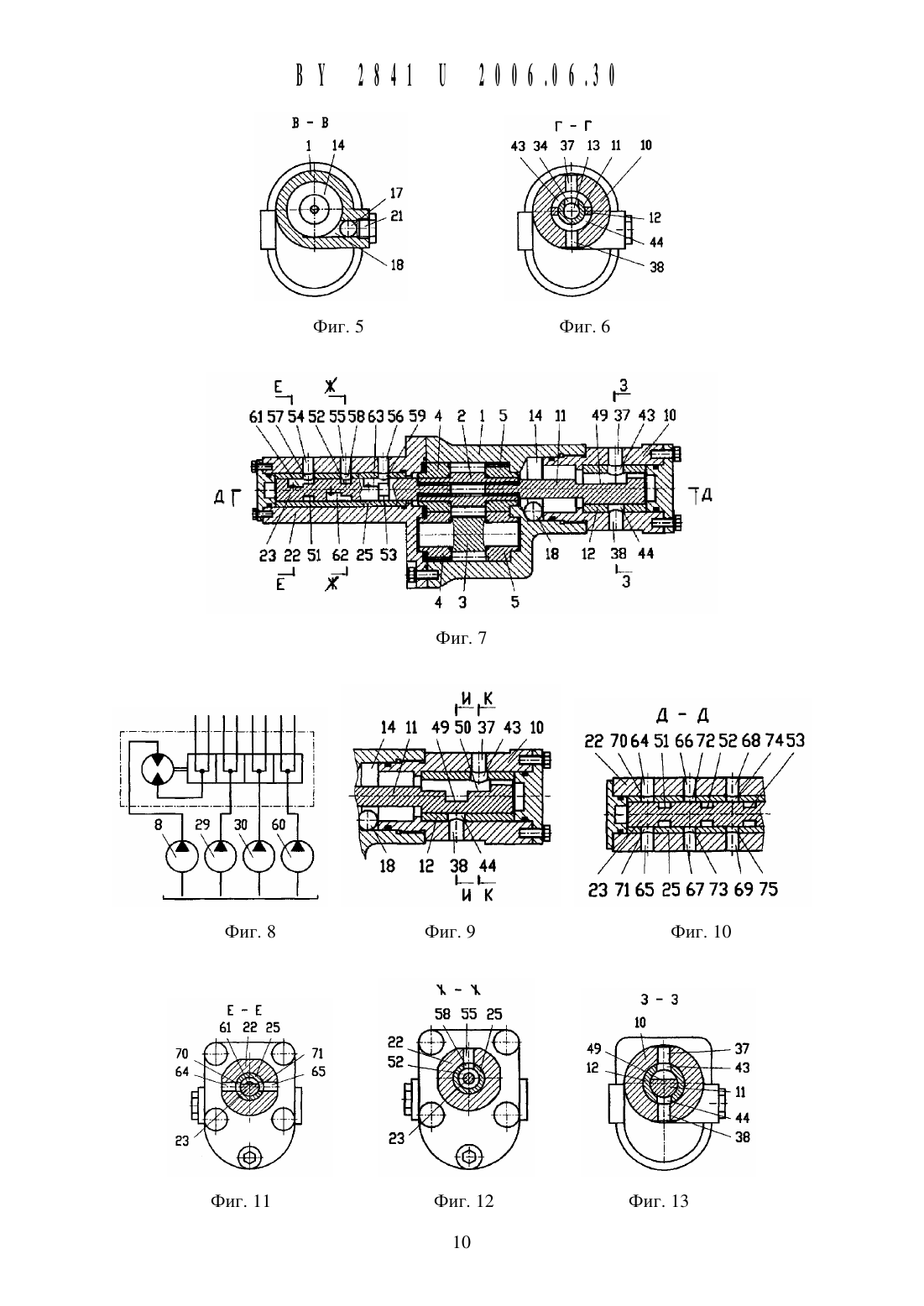

3. Делитель потоков по п. 1, отличающийся тем, что делитель потоков оснащен дополнительным гидрораспределителем с валом, установленным в подшипнике скольжения корпуса гидрораспределителя, приводимым во вращение от вала шестерни, валы оснащены сегментными пазами, полость каждого сегментного паза связана с напорной магистралью одного насоса, и каналами подключения потребителей данного насоса в подшипнике скольжения и корпусе гидрораспределителя.4. Делитель потоков по п. 1, отличающийся тем, что вал распределителеля выполнен с возможностью осевого перемещения и образует торцевую управляющую полость, запертую гидрозамком, напорная и управляющая полости которого связаны через гидрораспределитель с баком и насосом, в напорной магистрали насоса установлен двухпозиционный гидрораспределитель с торцевой управляющей полостью, связанной с напорной полостью гидрозамка, дросселирующий напорную магистраль насоса во второй позиции.5. Делитель потоков по п. 4, отличающийся тем, что в корпусе распределителя и подшипнике скольжения образованы две группы каналов подключения потребителей.6. Делитель потоков по п. 5, отличающийся тем, что геометрические параметры проходных сечений каналов подключения потребителей, образованных в подшипнике скольжения распределителя, разные.7. Делитель потоков по п. 5, отличающийся тем, что каждая группа каналов подключения потребителей включает различное количество каналов.8. Делитель потоков по п. 4, отличающийся тем, что геометрические параметры каналов подключения потребителей, выполненные в подшипнике скольжения гидрораспределителя, изменяются по длине подшипника скольжения.9. Делитель потоков по п. 4, отличающийся тем, что геометрические параметры сегментного паза вала гидрораспределителя изменяются по длине вала, и каналы подключения потребителей данного насоса в подшипнике скольжения и корпусе гидрораспределителя смещены друг относительно друга по длине вала гидрораспределителя.Полезная модель относится к гидромашиностроению и может быть использована в объемном гидроприводе машин для синхронизации перемещения исполнительных органов.Известен делитель потока шестеренный, содержащий корпус, шестерни, закрепленные на валах, установленных в подшипниках скольжения корпуса, образующие полости, низкого давления, связанную с баком гидросистемы через канал в корпусе, и высокого, связанную с напорнь 1 ми магистралями потребителей 1.Известный делитель потока шестеренный обеспечивает работу в режиме объемного делителя потоков, реализуя возможности использования в многомоторных приводах при синхронном перемещении рабочих органов.Недостатком известного делителя потока шестеренного являются ограниченные функциональные возможности и низкая надежность работы. Ограниченные функциональные возможности обусловлены тем, что известный делитель потока шестеренный может работать только с двумя, и не более, потребителями. Низкая надежность работы объясняется тем, что в предложенной конструктивной схеме полости низкого и высокого давления соединены каналами в шестернях. Это приведет к снижению объемного КПД гидромашины и гидравлической мощности.Известен делитель потоков, содержащий корпус, щестерни, образующие полости подводящую, связанную с насосом, И отводящую, связанную с напорными магистралями потребителей, и гидрораспределитель с валом, установленным в подшипнике скольжения корпуса гидрораспределителя, приводимым во вращение от вала одной из щестерен, вал оснащен полостью, связанной с отводящей полостью делителя потоков, и, последовательно,с каналами подключения потребителей в подщипнике скольжения и корпусе гидрораспределителя 2.Известный делитель потоков обеспечивает надежную работу в режимах насоса и делителя потока рабочей жидкости с контурами нескольких потребителей за счет периодического подключения контура каждого потребителя к полости высокого давления гидромащины, и разделения полостей низкого и высокого давления.Недостатком делителя потока являются ограниченные функциональные возможности. Это объясняется тем, что делитель потока работает в напорной магистрали одного насоса,и не обеспечивает деление потоков рабочей жидкости нескольких насосов. Также, для реализации алгоритмов работы насоса с различным числом потребителей, и распределением расходов рабочей жидкости по напорным магистралям потребителей необходима замена распределителя. Реализовать данные алгоритмы - подключение насоса в напорные магистрали различных потребителей, с различными параметрами расхода рабочей жидкости по напорным магистралям потребителей, и ступенчатое, либо плавное регулирование параметров расхода рабочей жидкости по напорным магистралям потребителей, в конкретной гидросистеме невозможно.Задачей, рещаемой полезной моделью, является расщирение функциональных возможностей делителя потока.Рещение поставленной задачи достигается тем, что делитель потоков, содержащий корпус, щестерни, образующие полости подводящую, связанную с насосом, и отводящую,связанную с напорными магистралями потребителей, и гидрораспределитель с валом, установленным в подщипнике скольжения корпуса гидрораспределителя, приводимым во вращение от вала одной из щестерен, вал оснащен полостью, связанной с отводящей полостью делителя потоков, и, последовательно, с каналами подключения потребителей в подщипнике скольжения и корпусе гидрораспределителя, установлен в напорных магистралях нескольких насосов, и оснащен дополнительным гидрораспределителем, с валами,установленными в подщипниках скольжения корпуса гидрораспределителя, приводимыми во вращение от валов щестерен.Рещение поставленной задачи достигается также тем, что валы дополнительного гидрораспределителя оснащены каналами, ориентированными по осям валов, связанными с напорными магистралями двух насосов, и радиальным каналом в каждом из валов, который взаимодействует последовательно с каналами подключения потребителей в подщипниках скольжения и корпусе дополнительного гидрораспределителя.Рещение поставленной задачи достигается также тем, что делитель потоков оснащен дополнительным гидрораспределителем, с валом, установленным в подщипнике скольжения корпуса гидрораспределителя, приводимым во вращение от вала щестерни, валы оснащены сегментными пазами, полость каждого сегментного паза связана с напорной магистралью одного насоса, и каналами подключения потребителей данного насоса в подщипнике скольжения и корпусе гидрораспределителя.Рещение поставленной задачи достигается также тем, что вал распределителя вь 1 полнен с возможностью осевого перемещения, и образует торцевую управляющую полость,запертую гидрозамком, напорная и управляющая полости которого связаны через гидрораспределитель с баком и насосом, в напорной магистрали насоса установлен двухпозиционный гидрораспределитель, с торцевой управляющей полостью, связанной с напорной полостью гидрозамка, дросселирующий напорную магистраль насоса во второй позиции.Рещение поставленной задачи достигается также тем, что в корпусе распределителя и подщипнике скольжения образованы две группы каналов подключения потребителей.Решение поставленной задачи достигается также тем, что геометрические параметры проходных сечений каналов подключения потребителей, образованных в подшипнике скольжения распределителя, разные.Решение поставленной задачи достигается также тем, что каждая группа каналов подключения потребителей включает различное количество каналов.Решение поставленной задачи достигается также тем, что геометрические параметры каналов подключения потребителей, выполненные в подшипнике скольжения гидрораспределителя, изменяются по длине подшипника скольжения.Решение поставленной задачи достигается также тем, что геометрические параметры сегментного паза вала гидрораспределителя изменяются по длине вала, и каналы подключения потребителей данного насоса в подшипнике скольжения и корпусе гидрораспределителя, смещены друг относительно друга по длине вала гидрораспределителя.Существенные отличительные признаки предлагаемого технического решения обеспечивают возможность деления потоков рабочей жидкости одновременно двух и более насосов, подключение насоса в напорные магистрали различных потребителей, с различными параметрами расхода рабочей жидкости по напорным магистралям потребителей в данной конкретной гидросистеме, без ее переналадки, и плавное регулирование параметров расхода рабочей жидкости по напорным магистралям потребителей при работе без предварительного отключения потребителей от насоса.На фиг. 1 представлен разрез по плоскости валов делителя потоков трех насосов на фиг. 2 - гидравлическая схема включения делителя потоков трех насосов на фиг. 3 - разрез А-А на фиг. 1 на фиг. 4 - разрез Б-Б на фиг. 1 на фиг. 5 - разрез В-В на фиг. 1 на фиг. 6 - разрез Г-Г на фиг. 1 на фиг. 7 представлен разрез по плоскости валов делителя потоков четырех насосов на фиг. 8 - гидравлическая схема включения делителя потоков четырех насосов на фиг. 9 представлен разрез по плоскости валов делителя потоков четырех насосов с различными параметрами расходов по напорным магистралям двух потребителей на фиг. 10 - разрез Д-Д на фиг. 7 на фиг. 11 - разрез Е-Е на фиг. 7 на фиг. 12 разрез Ж-Ж на фиг. 7 на фиг. 13 - разрез 3-3 на фиг. 7 на фиг. 14 - разрез И-И на фиг. 9 на фиг. 15 - разрез К-К на фиг. 9 на фиг. 16 представлен разрез по плоскости валов делителя потока насоса со ступенчатым регулированием положения вала на фиг. 17 - гидравлическая схема включения делителя потока насоса со ступенчатым регулированием параметров расхода рабочей жидкости по напорным магистралям потребителей на фиг. 18 - гидравлическая схема включения делителя потока насоса со ступенчатым переключением групп напорных магистралей потребителей на фиг. 19 - разрез Л-Л на фиг. 16 на фиг. 20 - разрез М-М на фиг. 16 на фиг. 21 - разрез Н-Н на фиг. 16 на фиг. 22 - разрез О-О на фиг. 16 на фиг. 23 представлен разрез по плоскости валов делителя потока насоса с плавным регулированием характеристик расхода рабочей жидкости по напорным магистралям потребителей с валом, оснащенным осевым и радиальным каналами на фиг. 24 гидравлическая схема включения делителя потока насоса с плавным регулированием характеристик расхода рабочей жидкости по напорным магистралям двух потребителей на фиг. 25 - разрез П-П на фиг. 23 на фиг. 26 - разрез Р-Р на фиг. 23 на фиг. 27 - разрез С-С на фиг. 23 на фиг. 28 представлен разрез по плоскости валов делителя потока насоса с плавным регулированием характеристик расхода рабочей жидкости по напорным магистралям потребителей с валом, оснащенным сегментным пазом на фиг. 29 - разрез Т-Т на фиг. 28 на фиг. 30 - разрез У-У на фиг. 28 на фиг. 31 - разрез Ф-Ф на фиг. 28.Делитель потоков содержит корпус 1, валы-шестерни 2, 3. Валы 2, 3 установлены в подшипниках скольжения 4, 5 корпуса 1. Шестерни 2, 3 образуют полости подводящую 6 и отводящую 7. Подводящая полость 6 связана с насосом 8 через канал 9 корпуса 1.Делитель потоков оснащен гидравлическими распределителями. Один из них состоит из корпуса 10, закрепленного посредством резьбового соединения на фланце корпуса 1 делителя, с валом 11, установленным в подшипнике скольжения 12 корпуса 10 распреде 4Осевой канал 13 вала 11 связан с полостью 14, образованной в корпусах 1, 10 торцевь 1 ми поверхностями подшипников скольжения 5, 12, посредством радиальных каналов 15 в валу 11. Полость 14 связана с отводящей полостью 7 посредством каналов 16, 17, 18 в корпусе 1 делителя. Вал 11 оснащен дроссельным каналом 19, связывающим канал 13 с полостью 20, образованной в валу 2.Каналы 16, 18 закрыты технологическими заглушками 21.Дополнительный гидравлический распределитель (фиг. 1) состоит из корпуса 22, закрепленного на фланце корпуса 1 делителя, с валами 23, 24, установленными в подшипниках скольжения 25, 26 корпуса 22 дополнительного распределителя соосно с валами 2, 3 делителя. Валы 23, 24 соединены с валами 2, 3 шлицевыми соединениями, выполненными в валах 2, 3.Осевые каналы 27, 28 валов 23, 24 связаны с напорными магистралями насосов 29, 30 через подводящие каналы 31, 32, образованные в крышках корпуса 22 дополнительного распределителя. Вал 24 оснащен дроссельным каналом 33, разгружающим вал 24 от осевой нагрузки.Каналы 13, 27, 28 связаны с полостями потребителей посредством радиальных каналов 34, 35, 36 в валах 11, 23, 24.В корпусах 10, 21 гидрораспределителей образованы каналы 37, 38 и 39, 40, 41, 42 подключения шести потребителей рабочей жидкости насосов 8, 29, 30, связанные с каналами 43, 44, и 45, 46, 47, 48, выполненными в подшипниках скольжения 12, 25, 26 гидрораспределителей.Конструктивно распределяющий элемент может быть выполнен в виде сегментного паза (фиг. 7), образованного на валу гидрораспределителя.На валу 11 выполнен сегментный паз 49, полость которого связана с полостью 14, и посредством каналов 43, 44, 37, 38 с напорными магистралями потребителей.При оснащении вала 11 одним сегментным пазом 49 (фиг. 7) и одинаковых параметрах каналов 43, 44, образованных в подшипнике скольжения 12, обеспечиваются одинаковые расходы рабочей жидкости по напорным магистралям потребителей насоса 8.Для обеспечения разности расходов рабочей жидкости по напорным магистралям потребителей насоса 8 вал 11 оснащается дополнительным сегментным пазом 50 (фиг. 9). Геометрические параметры сегментных пазов 49, 50 различные. Для реализации такого технического решения каналы 38, 44, взаимодействующие с полостью сегментного паза 49, и 37, 43, взаимодействующие с полостью сегментного паза 50, подключения потребителей смещены друг относительно друга по оси вала 11.Второй гидравлический распределитель состоит из корпуса 22, с валом 23, установленным в подшипнике скольжения 25 корпуса 22 распределителя соосно с валом 2 шестеренной гидромашины делителя. Вал 23 соединен с валом 2 шлицевым соединением,выполненным в валу 2. На валу 23 выполнены кольцевые канавки 51, 52, 53, связанные каналами 54, 55, 56, и 57, 58, 59 в корпусе 22, и подшипнике скольжения 25, с напорными магистралями насосов 29, 30, 60. На валу 28 образованы сегментные пазы 61, 62, 63, связанные с кольцевыми канавками 51, 52, 53.В корпусе 22 гидрораспределителя выполнены каналы 64, 65, 66, 67, 68, 69, связанные с полостями сегментных пазов 61, 62, 63, посредством каналов 70, 71, 72, 73, 74, 75 в подшипнике скольжения 25.Всасывающие магистрали насосов 8, 29, 30, 60 связаны с баком гидросистемы.Деление потока рабочей жидкости насоса по напорным магистралям различных пот ребителей, с различными параметрами расхода рабочей жидкости по напорным магистралям потребителей в данной конкретной гидросистеме достигается изменением положениявала 11 (см. фиг. 16), и взаимодействия распределяющего механизма вала в разных поло
