Устройство для горизонтальной установки и фиксации ремонтируемых панелей и/или частей панели

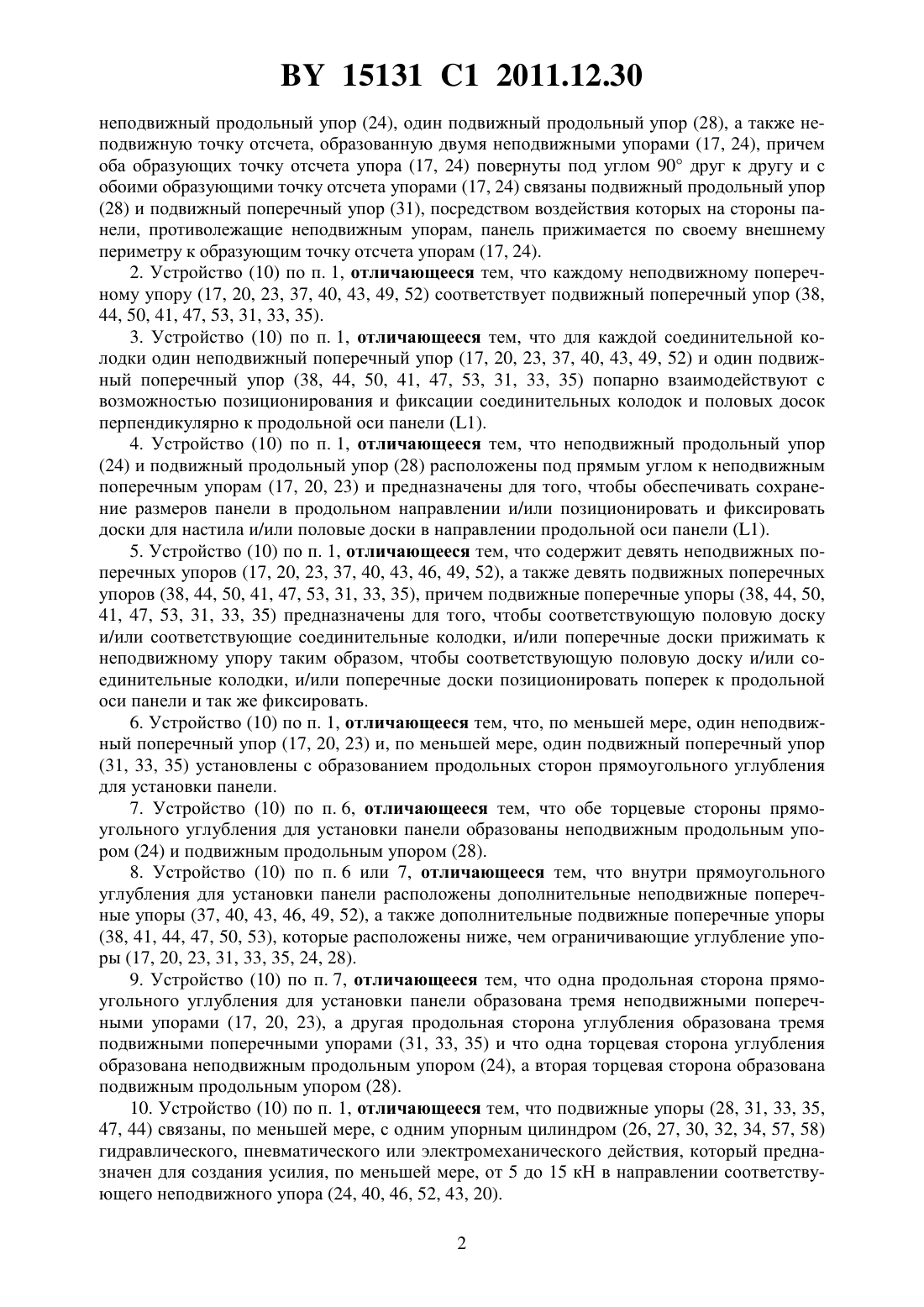

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ГОРИЗОНТАЛЬНОЙ УСТАНОВКИ И ФИКСАЦИИ РЕМОНТИРУЕМЫХ ПАНЕЛЕЙ И/ИЛИ ЧАСТЕЙ ПАНЕЛИ(71) Заявитель Холлиджер Палеттен Лоджистик АГ(73) Патентообладатель Холлиджер Палеттен Лоджистик АГ(57) 1. Устройство (10) для горизонтального выравнивания и фиксации ремонтируемой панели (1) и/или частей панели, причем панель (1) содержит множество досок (2-2) для настила, поперечных досок (3-3) и половых досок (4-4), при этом соответствующая половая доска (4) связана с поперечными досками (3-3) соединительными колодками(5-5), и названные детали панели крепятся вместе соединительными элементами (6), в частности нагелями, содержащее, по меньшей мере, один неподвижный поперечный упор(17, 20, 23, 37, 40, 43, 46, 49, 52) и один подвижный поперечный упор (38, 44, 50, 41, 47,53, 31, 33, 35) для каждой половой доски и/или каждой соединительной колодки, при этом подвижный поперечный упор (38, 44, 50, 41, 47, 53, 31, 33, 35) предназначен таким образом прижимать соответствующую половую доску и/или соответствующую соединительную колодку к соответствующему ему неподвижному упору (17, 20, 23, 37, 40, 43, 46, 49,52), чтобы соответствующая половая доска или соответствующая соединительная колодка позиционировалась, по меньшей мере, поперек к продольной оси панели (1) и так же фиксировалась, отличающееся тем, что дополнительно содержит, по меньшей мере, один 15131 1 2011.12.30 неподвижный продольный упор (24), один подвижный продольный упор (28), а также неподвижную точку отсчета, образованную двумя неподвижными упорами (17, 24), причем оба образующих точку отсчета упора (17, 24) повернуты под углом 90 друг к другу и с обоими образующими точку отсчета упорами (17, 24) связаны подвижный продольный упор(28) и подвижный поперечный упор (31), посредством воздействия которых на стороны панели, противолежащие неподвижным упорам, панель прижимается по своему внешнему периметру к образующим точку отсчета упорам (17, 24). 2. Устройство (10) по п. 1, отличающееся тем, что каждому неподвижному поперечному упору (17, 20, 23, 37, 40, 43, 49, 52) соответствует подвижный поперечный упор (38,44, 50, 41, 47, 53, 31, 33, 35). 3. Устройство (10) по п. 1, отличающееся тем, что для каждой соединительной колодки один неподвижный поперечный упор (17, 20, 23, 37, 40, 43, 49, 52) и один подвижный поперечный упор (38, 44, 50, 41, 47, 53, 31, 33, 35) попарно взаимодействуют с возможностью позиционирования и фиксации соединительных колодок и половых досок перпендикулярно к продольной оси панели (1). 4. Устройство (10) по п. 1, отличающееся тем, что неподвижный продольный упор(24) и подвижный продольный упор (28) расположены под прямым углом к неподвижным поперечным упорам (17, 20, 23) и предназначены для того, чтобы обеспечивать сохранение размеров панели в продольном направлении и/или позиционировать и фиксировать доски для настила и/или половые доски в направлении продольной оси панели (1). 5. Устройство (10) по п. 1, отличающееся тем, что содержит девять неподвижных поперечных упоров (17, 20, 23, 37, 40, 43, 46, 49, 52), а также девять подвижных поперечных упоров (38, 44, 50, 41, 47, 53, 31, 33, 35), причем подвижные поперечные упоры (38, 44, 50,41, 47, 53, 31, 33, 35) предназначены для того, чтобы соответствующую половую доску и/или соответствующие соединительные колодки, и/или поперечные доски прижимать к неподвижному упору таким образом, чтобы соответствующую половую доску и/или соединительные колодки, и/или поперечные доски позиционировать поперек к продольной оси панели и так же фиксировать. 6. Устройство (10) по п. 1, отличающееся тем, что, по меньшей мере, один неподвижный поперечный упор (17, 20, 23) и, по меньшей мере, один подвижный поперечный упор(31, 33, 35) установлены с образованием продольных сторон прямоугольного углубления для установки панели. 7. Устройство (10) по п. 6, отличающееся тем, что обе торцевые стороны прямоугольного углубления для установки панели образованы неподвижным продольным упором (24) и подвижным продольным упором (28). 8. Устройство (10) по п. 6 или 7, отличающееся тем, что внутри прямоугольного углубления для установки панели расположены дополнительные неподвижные поперечные упоры (37, 40, 43, 46, 49, 52), а также дополнительные подвижные поперечные упоры(38, 41, 44, 47, 50, 53), которые расположены ниже, чем ограничивающие углубление упоры (17, 20, 23, 31, 33, 35, 24, 28). 9. Устройство (10) по п. 7, отличающееся тем, что одна продольная сторона прямоугольного углубления для установки панели образована тремя неподвижными поперечными упорами (17, 20, 23), а другая продольная сторона углубления образована тремя подвижными поперечными упорами (31, 33, 35) и что одна торцевая сторона углубления образована неподвижным продольным упором (24), а вторая торцевая сторона образована подвижным продольным упором (28). 10. Устройство (10) по п. 1, отличающееся тем, что подвижные упоры (28, 31, 33, 35,47, 44) связаны, по меньшей мере, с одним упорным цилиндром (26, 27, 30, 32, 34, 57, 58) гидравлического, пневматического или электромеханического действия, который предназначен для создания усилия, по меньшей мере, от 5 до 15 кН в направлении соответствующего неподвижного упора (24, 40, 46, 52, 43, 20). 2 15131 1 2011.12.30 Предлагаемое изобретение касается устройства для горизонтальной установки, выравнивания и фиксации ремонтируемых панелей и/или частей панели согласно ограничительной части пункта 1 патентной формулы. Из 43 08 580 известен способ, а также устройство для ремонта поврежденных панелей. Для этого поврежденную панель позиционируют и фиксируют на машинном столе в повернутом вверх положении. Затем с помощью разделяющего устройства, установленного с возможностью перемещения по трем координатным осям, отделяют поврежденные несущие колодки и планки. Разделительное устройство содержит машинную головку, выполненную с вертикальным приводом, на конце которого установлена дисковая пила. Диаметр дисковой пилы выбирается так, чтобы он был меньше ширины в свету между рядами несущих колодок, проходящими в продольном направлении. Благодаря этому дисковую пилу можно установить между рядами несущих колодок, проходящими в продольном направлении, так, что поврежденные детали панели можно целенаправленно выпилить. При отделении поврежденных деталей средства крепления - нагели - отделяются. После отделения поврежденных деталей панель подводят к загрузочной и крепежной станции, где заменяемые детали подают в соответствующее положение и позиционируют. Собственно крепление новых деталей осуществляется двумя устройствами, которые одновременно забивают нагели снизу и сверху. Из 198 22 229 также известны способ и устройство для ремонта поврежденных панелей из дерева. Здесь в первую рабочую операцию отделяют поврежденные доски и/или планки от ремонтируемой панели. В следующей рабочей операции новые детали ориентируют на панели и затем сбивают нагелями. В следующей рабочей операции панели сжимают, так что в любом случае выступающие нагели, а также неплотно прилегающие доски прижимаются. Устройство для осуществления этих операций способа включает устройство подачи для подвода панелей, устройство для разделения панелей, станции демонтажа для избирательного отделения дефектных деталей, станцию оснащения для замены дефектных деталей, станцию центрирования и забивки нагелей для крепления заменяемых деталей, а также станцию прессования для прижима выступающих нагелей и неплотно прилегающих досок. Станция центрирования и забивки нагелей служит, среди прочего, для точного позиционирования замененных реек или досок для настила. Для этой цели станция центрирования и забивки нагелей выполнена с тремя центрирующими каналами для установки трех реек одной панели. Правый центрирующий канал предусмотрен с одной неподвижной наружной стеной и внутренней подвижной стеной благодаря подпружиненным толкателям, а средний центрирующий канал имеет две подвижные боковые стенки, которые подпружиненными толкателями прижимаются вовнутрь. Усилия пружин толкателей, воздействующих на боковые стенки, таковы, что средняя рейка позиционируется относительно неподвижной правой наружной стены. Наконец, левый центрирующий канал имеет по одной подвижной внутренней и наружной стене благодаря подпружиненным толкателям, последняя из которых выше панели. Благодаря этому должно достигаться прижатие всей панели вместе с ее левой рейкой к неподвижной наружной стене, и таким образом осуществляется позиционирование. Изобретение ставит своей целью усовершенствовать устройство для горизонтальной установки и выравнивания с фиксацией ремонтируемых панелей и/или частей панели согласно ограничительной части пункта 1 патентной формулы таким образом, чтобы новые устанавливаемые на панели части панели и/или только сдвинутые, и/или поврежденные части панели, в частности половые доски и/или соединительные колодки, правильно по месту ориентировались и фиксировались так, чтобы их можно было быстро и просто закрепить в заданном положении установкой новых соединительных элементов. Для решения этой задачи представлено устройство, имеющее признаки, приведенные в отличительной части пункта 1 патентной формулы. Другая задача изобретения заключается в том, чтобы устройство надежно обеспечивало наружный размер панели в пределах 15131 1 2011.12.30 заданного номинального размера. Эта задача решается устройством, содержащим признаки, приведенные в отличительной части пункта 4 патентной формулы. Другие предпочтительные формы выполнения устройства описаны в пунктах 2, 3 и с 5 по 10. Предпочтительный пример выполнения устройства согласно изобретению далее подробнее объясняется со ссылкой на прилагаемые чертежи. На них показаны фиг. 1 - панель 1 в перспективном изображении фиг. 2 - частично демонтированная панель вместе с новой рейкой фиг. 3 - перспективное изображение устройства для горизонтальной установки и фиксации ремонтируемой панели и элементов панели фиг. 4 - устройство согласно фиг. 3 в перспективном изображении вместе с установленной панелью фиг. 5 - поперечное сечение устройства согласно фиг. 3 фиг. 6 - продольное сечение устройства согласно фиг. 3 фиг. 7 - поперечное сечение устройства в исходном состоянии с установленной на нем панелью фиг. 8 - продольное сечение находящегося в исходном состоянии устройства с установленной на нем панелью фиг. 9 - поперечное сечение устройства в рабочем состоянии с установленной в нем панелью и фиг. 10 - продольное сечение находящегося в рабочем состоянии устройства с установленной в нем панелью. Решение задачи изобретения достигается устройством (10) для горизонтального выравнивания и фиксации ремонтируемой панели (1) и/или частей панели, причем панель (1) содержит множество досок (2-2 е) для настила, поперечных досок (3-3) и половых досок (4-4), при этом соответствующая половая доска (4) связана с поперечными досками(3-3) соединительными колодками (5-5), и названные детали панели крепятся вместе соединительными элементами (6), в частности нагелями. Указанное устройство содержит,по меньшей мере, один неподвижный поперечный упор (17, 20, 23, 37, 40, 43, 46, 49, 52) и один подвижный поперечный упор (38, 44, 50, 41, 47, 53, 31, 33, 35) для каждой половой доски и/или каждой соединительной колодки, при этом подвижный поперечный упор (38,44, 50, 41, 47, 53, 31, 33, 35) предназначен таким образом прижимать соответствующую половую доску и/или соответствующую соединительную колодку к соответствующему ему неподвижному упору (17, 20, 23, 37, 40, 43, 46, 49, 52), чтобы соответствующая половая доска или соответствующая соединительная колодка позиционировалась, по меньшей мере, поперек к продольной оси панели (1) и так же фиксировалась. Отличие устройства,согласно изобретению, в том, что оно дополнительно содержит, по меньшей мере, один неподвижный продольный упор (24), один подвижный продольный упор (28), а также неподвижную точку отсчета, образованную двумя неподвижными упорами (17, 24), причем оба образующих точку отсчета упора (17, 24) повернуты под углом 90 друг к другу и с обоими образующими точку отсчета упорами (17, 24) связаны подвижный продольный упор (28) и подвижный поперечный упор (31), посредством воздействия которых на стороны панели, противолежащие неподвижным упорам, панель прижимается по своему внешнему периметру к образующим точку отсчета упорам (17, 24). На фиг. 1 показана панель 1 в перспективном изображении. Представленная здесь европанель изготовлена исключительно из деревянных деталей и состоит из пяти продольных водоотталкивающих досок для настила 2-2, трех расположенных под ними поперечных досок 3-3, а также продольных трех половых досок 4-4. Каждая доска 4-4 связана с тремя поперечными досками 3-3 с помощью трех соединительных колодок 5-5. Из пяти досок для настила обе расположенные внутри доски 2, 2 выполнены уже обеих наружных и средней доски 2, 2, 2. Отдельные детали панели соединены друг с другом 4 15131 1 2011.12.30 соединительными элементами в форме нагелей 6, причем нагели забиты как с верхней, так и с нижней стороны. Забитые с верхней стороны нагели 6 соединяют каждую доску 2-2 с находящейся под ней поперечной доской 3-3, а также с относящейся соединительной колодкой, а забитые с нижней стороны нагели соединяют каждую половую доску 4-4 с соответствующей соединительной колодкой. То есть забитый сверху нагель пронизывает и каждую доску для настила, и поперечную доску и закреплен в соединительной колодке,а забитый снизу нагель пронизывает соответствующую половую доску и закреплен в соединительной колодке. Забитые снизу нагели на изображении не видны. Продольная ось панели обозначена 1. На фиг. 2 показана панель 1 в частично демонтированном состоянии. Главным образом, отсутствует рейка, которая была удалена в предыдущей операции, например, путем разделения нагелей под тремя поперечными досками 3, 3, 3. Отдельно показана новая рейка 8, заменяющая отделенную рейку. На фиг. 3 показано в перспективе устройство 10, которое служит для горизонтальной установки и фиксации панели и элементов (частей) панели. Показанное здесь устройство пригодно в особенности для горизонтальной установки и фиксации деревянных европанелей, а также их элементов. Устройство, с одной стороны, служит для того, чтобы точно позиционировать ремонтируемую панель, а также при случае устанавливаемые на ней заново элементы и фиксировать, чтобы можно было укрепить новые элементы на панели с помощью соединительных элементов - нагелей и/или можно было разместить дополнительные соединительные элементы для стабилизации панели. Но устройство может применяться и для того, чтобы ориентировать отдельные части панели, в частности половые доски и/или соединительные колодки, на соответствующей опоре и зафиксировать так,чтобы они установкой новых соединительных элементов могли быть зафиксированы на панели в правильной позиции. Это может быть предпочтительно, например, для ремонта так называемых небрежных панелей. Показанное в исходном состоянии устройство 10 состоит из основания, содержащего среди прочего четыре стойки, две продольные балки 11, 13, а также три поперечные балки 15, 18, 21. Данная поперечная балка 15, 18, 21 выполнена в основном в -форме, при этом соответствующая базисная часть 16, 19, 22 простирается в вертикальном направлении и образует неподвижный поперечный упор 17, 20, 23, к которому может прилегать своей продольной стороной панель. Собственно поперечный упор 17, 20, 23 образуется соответственно прямоугольной плитой. Верхние стороны поперечных балок 15, 18, 21 образуют одновременно опорные поверхности для половых досок панелей, как поясняется далее еще. На самой передней поперечной балке 15 неподвижно расположен продольный упор 24 в форме планки, которая проходит под прямым углом к вышеназванным поперечным упорам 17, 20, 23. Этот продольный упор 24 образует неподвижный упор для торцевой стороны панели. Передний поперечный упор 17 образует вместе с названным продольным упором 24 к тому же опорную точку для устанавливаемой панели. Обе продольные балки 11, 13 выполнены в основном в -форме, причем на соответствующих базисных деталях 12, 14 укреплено по одному упорному гидроцилиндру 26, 27. На гидроцилиндрах 26, 27 укреплен подвижный продольный упор 28 в форме другой планки, которой панель может прижиматься в направлении продольного упора 24. На конце соответствующей поперечной балки 15, 18, 21, противолежащем неподвижному упору 17, 20, 23, расположен подвижный поперечный упор 31, 33, 35, задействуемый соответственно гидроцилиндром 30, 32, 34 и образованный и в этом случае прямоугольной плитой. Таким образом, названные три неподвижных поперечных упора 17, 20, 23 вместе с тремя подвижными поперечными упорами 31, 33, 35 и с неподвижным и подвижным продольными упорами 24, 28 ограничивают прямоугольную выемку для установки панели. 5 15131 1 2011.12.30 Наряду с тремя упомянутыми неподвижными поперечными упорами 17, 20, 23 на концах соответствующих поперечных балок 15, 18, 21 устройство содержит еще шесть других неподвижных поперечных упоров 37, 40, 43, 46, 49, 52. Таким образом, всего предусмотрено девять неподвижных поперечных упоров 17, 20, 23, 37, 40, 43, 46, 49, 52,положение которых настроено на всего девять соединительных колодок панели. Каждому из этих девяти неподвижных поперечных упоров 17, 20, 23, 37, 40, 43, 49, 52 соответствует подвижный поперечный упор 31, 33, 35, 38, 41, 44, 47, 50, 53, который может сдвигаться соответственно упорным цилиндром. Попарным расположением неподвижного с подвижным поперечным упором должно обеспечиваться то, что и три половые доски, и девять соединительных колодок панели могут устанавливаться параллельно друг другу и фиксироваться. Так как к тому же каждая половая доска, как и три относящиеся соединительные колодки, может прижиматься к неподвижному поперечному упору 17, 20, 23, 37,40, 43, 46, 49, 52, три половые доски и девять соединительных колодок устанавливаются не только параллельно друг другу, а их позиция также устанавливается абсолютно поперек к продольной средней оси панели. Поэтому устройство, с одной стороны, пригодно для ремонта так называемых небрежных панелей, в которых положение половых досок,как и соединительных колодок, должно контролироваться, в ином случае - устанавливаться или корректироваться. С другой стороны, устройство пригодно, прежде всего, для точной позиционной установки половых досок, и/или соединительных колодок, и/или реек,так как названные элементы с помощью всего девяти подвижных упоров как зажимаются,так и позиционируются поперек к продольной средней оси. Разумеется, устройство пригодно и для установки поперечных досок и досок для настила. Над шестью расположенными внутри выемки гидроцилиндрами для сдвигания подвижных поперечных упоров 38, 41, 44, 47, 50, 53 расположено по одной опорной плите 39, 42, 45, 48, 51, на которые может опираться панель своими поперечными досками. У заднего поперечного упора 53 опорная плита не начерчена, чтобы показать гидроцилиндр 54, предусмотренный для сдвигания поперечного упора 53. Указанные упорные цилиндры, а по меньшей мере цилиндры 26, 27, 30, 32, 34, 57, 58,могут быть гидравлического, пневматического или электромеханического действия и должны обеспечивать усилие в направлении соответствующего упора, по крайней мере, от 5 до 15 кН, чтобы можно было прижать сдвинутую и/или поврежденную часть панели, в частности соединительные колодки и/или половые доски, в заданное положение. Другая задача изобретения, а именно надежное обеспечение наружного размера панели в пределах заданного номинального размера, решается тем, что неподвижный продольный упор 24 и подвижный продольный упор 28 расположены под прямым углом к неподвижным поперечным упорам 17, 20, 23 и предназначены для того, чтобы обеспечивать сохранение размеров панели в продольном направлении и/или позиционировать и фиксировать доски для настила и/или половые доски в направлении продольной оси панели 1. На фиг. 4 показано устройство 10 с установленной в нем панелью 1 в рабочем состоянии, когда панель 1 зажата в устройстве, причем все сдвигаемые упоры приведены соответствующими упорными цилиндрами в рабочее положение. Как видно, панель 1 тремя подвижными поперечными упорами 31, 33, 35, которые прижимают панель 1 в поперечном направлении к трем неподвижным поперечным упорам 17, 20, 23, вместе с подвижным продольным упором 28, которым панель прижимается в продольном направлении к продольному упору 24, вдоль ее периметра фиксируется или ориентируется так, что могут обеспечиваться наружные размеры панели в пределах заданного номинального размера. Для контроля наружных размеров панели могут быть предусмотрены в соответствующем случае дополнительные датчики. Разумеется, в рабочем состоянии сдвинуты и другие, невидимые на этом изображении подвижные поперечные упоры в их соответствующее рабочее положение. К тому же взаимодействием подвижных с неподвижными поперечными 6 15131 1 2011.12.30 упорами обеспечивается ориентация в правильном положении, по меньшей мере, поперек к продольной оси панели как половых досок, так и соединительных колодок и фиксация. В закрепленном состоянии отдельные детали панели могут фиксироваться в заданном положении установкой новых соединительных элементов. Вместе с тем устройством в связи с размещением новых соединительных элементов можно способствовать тому, что наружные размеры панели лежат в пределах заданного номинального размера и все половые доски, как и соединительные колодки, ориентированы параллельно друг другу и, по меньшей мере, позиционированы в правильном положении поперек продольной оси панели. Преимущественно заменяются не в отдельности дефектные половые доски, а всегда в форме реек, что имеет то преимущество, что новые соединительные элементы могут устанавливаться исключительно с верхней стороны панели. Из фиг. 5, на которой показано устройство согласно фиг. 3 в проходящем через среднюю поперечную балку 18 разрезе,видны, в частности, три подвижных поперечных упора 33, 47, 44 с соответствующими гидравлическими упорными цилиндрами 32, 57, 58, а также три неподвижных поперечных упора 46, 43, 20. Подвижные поперечные упоры 33, 47, 44, а также неподвижные поперечные упоры 46, 43, 20 расположены в один ряд так, что соответственно один подвижный поперечный упор взаимодействует попарно с одним неподвижным поперечным упором 33, 46, 47, 43, 44, 20. В этом изображении подвижные поперечные упоры 33, 47, 44 показаны в отведенном назад положении покоя. Когда поперечные упоры 33, 47, 44 находятся в положении покоя, панель может укладываться в устройство. Если необходимо, например, заменить половую доску или рейку, то сначала половую доску или рейку вставляют в предусмотренном месте в устройство и затем частично демонтированную панель. В дальнейшем очевидно, что внутренние поперечные упоры 46, 47, 43, 44 выполнены немного ниже, чем наружные поперечные упоры 33, 20. В предлагаемом примере внутренние поперечные упоры 46, 47, 43, 44, по меньшей мере, на высоту доски для настила и поперечной доски панели выполнены меньше по высоте, чем наружные поперечные упоры 33, 20. К тому же заметно, что соответствующий гидроцилиндр 57, 58 задней стенкой опирается на неподвижный поперечный упор 46, 43. На фиг. 6 показано устройство согласно фиг. 3 в продольном разрезе, проходящем через заднюю продольную балку 13. В этом изображении заметно, что верхняя сторона 15,18, 21 соответствующей поперечной балки образует одновременно опорную поверхность, на которую может опираться панель своими половыми досками. В дальнейшем видны неподвижный продольный упор 24, а также подвижный продольный упор 28, приводимый в движение двумя гидроцилиндрами 27, 28 (фиг. 3). На фиг. 7 показано устройство в поперечном разрезе согласно фиг. 5 вместе с установленной в нем панелью 1. Так как подвижные поперечные упоры 33, 47, 44 находятся в отведенном назад положении покоя - исходном состоянии, то между соответствующим поперечным упором 33, 47, 44 и соответствующей частью панели возникает соответственно зазор 51, 52, 53. На фиг. 8 показан продольный разрез устройства, находящегося в исходном состоянии, с установленной в нем панелью. Между торцевой стороной панели 1 и поперечным упором 28, находящимся в состоянии покоя, в свою очередь возникает зазор 4. На фиг. 9 показан поперечный разрез находящегося в рабочем состоянии устройства с установленной в нем панелью. В этом изображении заметно, что оба расположенных внутри подвижных поперечных упора 47, 44 соответственно прижимают половую доску 4, 4, а также соединительную колодку 5, 5 к неподвижному относящемуся поперечному упору 43, 20, в то время как наружный подвижный поперечный упор 33 прижимает одну половую доску 4, а также относящуюся соединительную колодку 5 к соседнему неподвижному поперечному упору 46, а также одну поперечную доску 3 - к наружному неподвижному поперечному упору 20. Благодаря этому три соединительные колодки 5,7 15131 1 2011.12.30 5, 5 вместе с тремя половыми досками 4, 4, 4 фиксируются поперек к продольной оси панели и позиционируются. На фиг. 10 показан продольный разрез находящегося в рабочем состоянии устройства с установленной в нем панелью. Как видно, продольный подвижный упор 28 прижимает как соответствующую половую доску 4, так и соответствующую доску для настила 2 к неподвижному продольному упору 24. К тому же и с краевой стороны соединительные колодки 5, 5, а также обе снаружи расположенные поперечные доски 3, 3 нагружены так, что они не выступают наружу. Обобщая, можно утверждать, что дефектную панель можно просто и быстро отремонтировать с помощью этого устройства благодаря тому, что с помощью устройства заменяемые части панели можно ориентировать относительно частично демонтированной панели и зафиксировать. К тому же обеспечивается то, что существенные для безупречного состояния панели элементы панели, а именно половые доски, а также соединительные колодки, с помощью устройства ориентируются в правильном положении и фиксируются так, что названные части панели путем установки новых соединительных элементов в заданной позиции могут неподвижно прошиваться нагелями или соединяться с соответствующими элементами панели. Таким же образом пригодно устройство для ремонта так называемых небрежных панелей, в которых не должны заменяться элементы, а отдельные элементы панели необходимо по обстоятельствам заново позиционировать и в заданном положении фиксировать установкой новых соединительных элементов. В любом случае неподвижные упоры следует согласовать с неподвижными упорами устройства таким образом, чтобы только сдвинутые и/или повернутые детали панели, в частности половые доски и/или соединительные колодки, ориентировать в правильном положении так, чтобы они после установки новых соединительных элементов фиксировались в заданном положении. Предпочтительно к устройству 10 отнести крепежное устройство, с помощью которого можно устанавливать новые соединительные элементы. Такое крепежное устройство может состоять, например, из простого пневматического аппарата для забивки нагелей,задействуемого вручную. Также можно, разумеется, предусмотреть полностью автоматический крепежный робот (гвоздильный пресс-автомат). Перечень позиций на фигурах и их название 1. панель 2. доски для настила 3. поперечные доски 4. половые доски 5. соединительная колодка 6. нагель 10. устройство 11. передняя продольная балка 12. базовая деталь 13. задняя продольная балка 14. базовая деталь 15. передняя поперечная балка 16. базовая деталь 17. неподвижный поперечный упор 18. средняя поперечная балка 19. базовая деталь 20. неподвижный поперечный упор 21. задняя поперечная балка 22. базовая деталь 23. неподвижный поперечный упор 8 неподвижный продольный упор гидроцилиндр гидроцилиндр подвижный продольный упор гидроцилиндр подвижный поперечный упор гидроцилиндр подвижный поперечный упор гидроцилиндр подвижный поперечный упор неподвижный поперечный упор подвижный поперечный упор опорная плита неподвижный поперечный упор подвижный поперечный упор опорная плита неподвижный поперечный упор подвижный поперечный упор опорная плита неподвижный поперечный упор подвижный поперечный упор опорная плита неподвижный поперечный упор подвижный поперечный упор опорная плита неподвижный поперечный упор подвижный поперечный упор гидравлический цилиндр гидравлический цилиндр гидравлический цилиндр Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 10
