Система алюминиево-деревянных оконных профилей и внутренний алюминиевый профиль этой системы

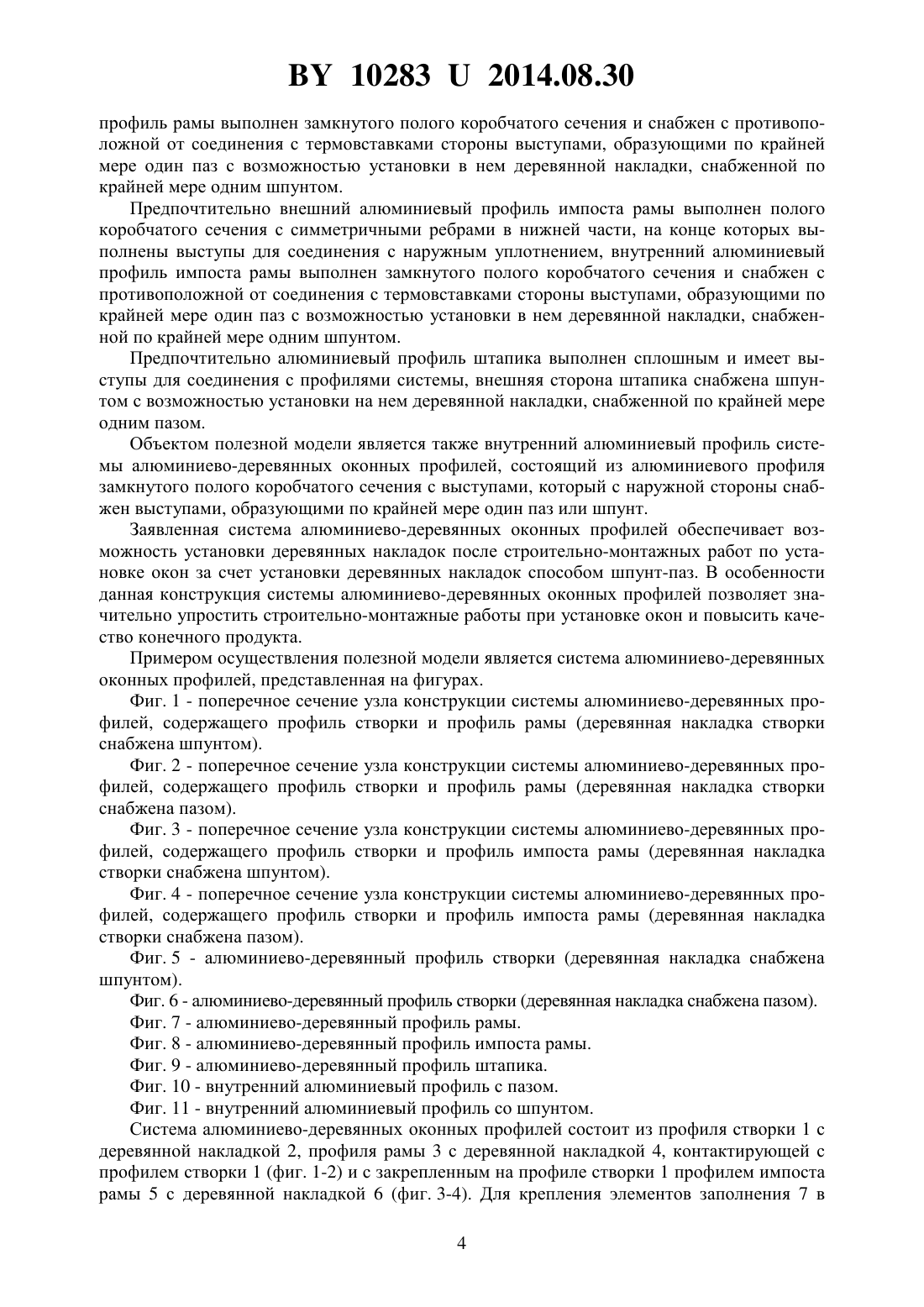

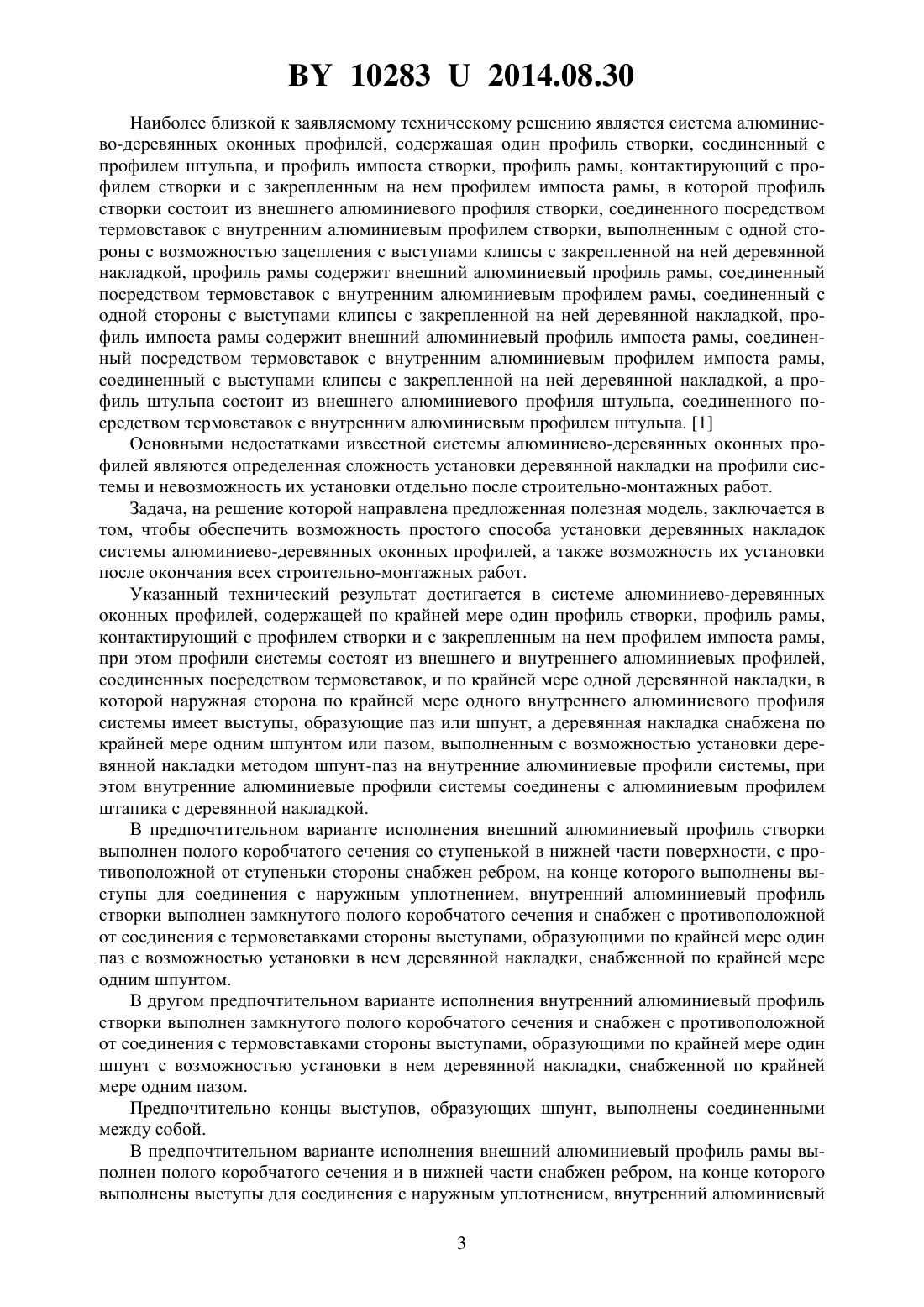

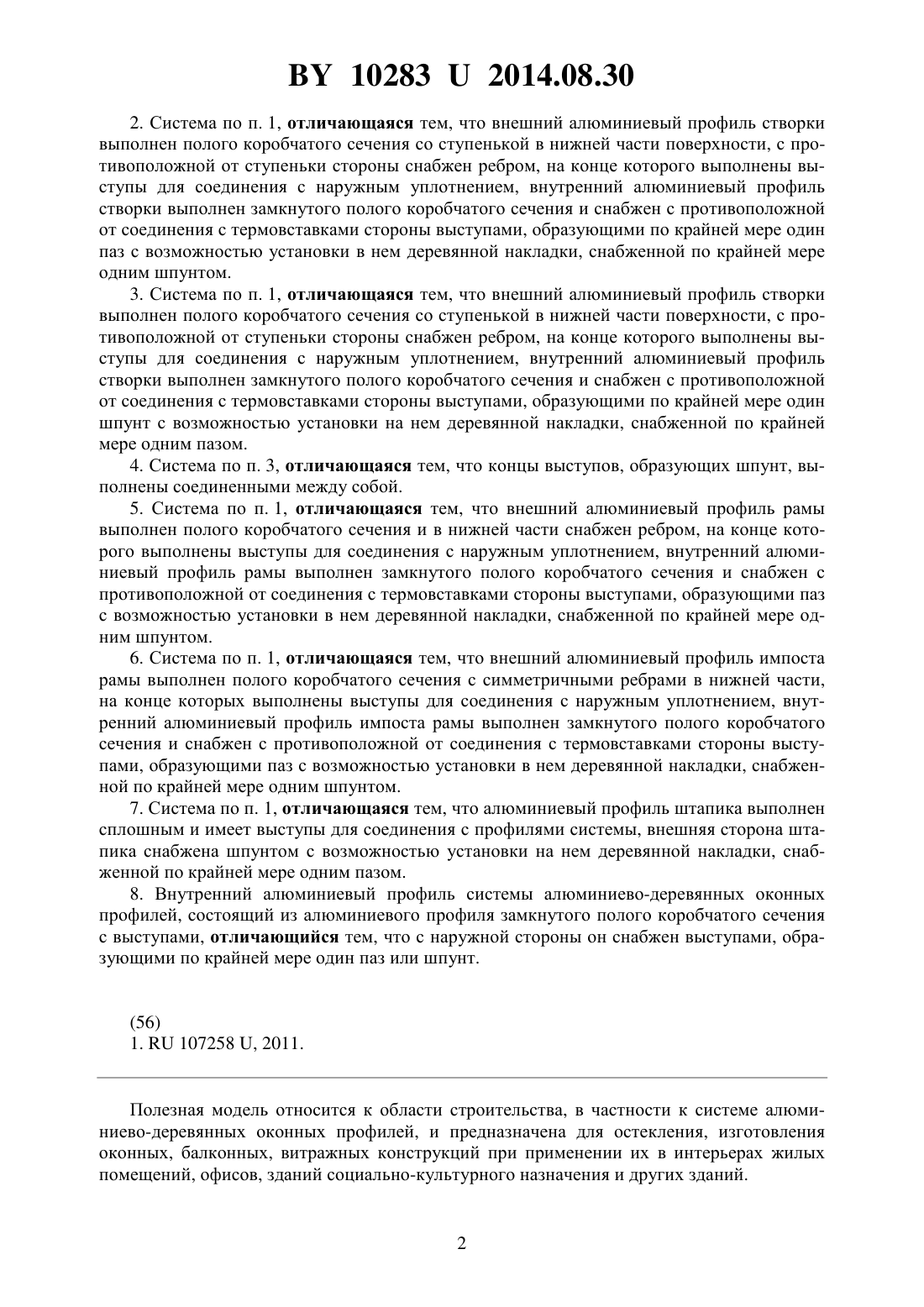

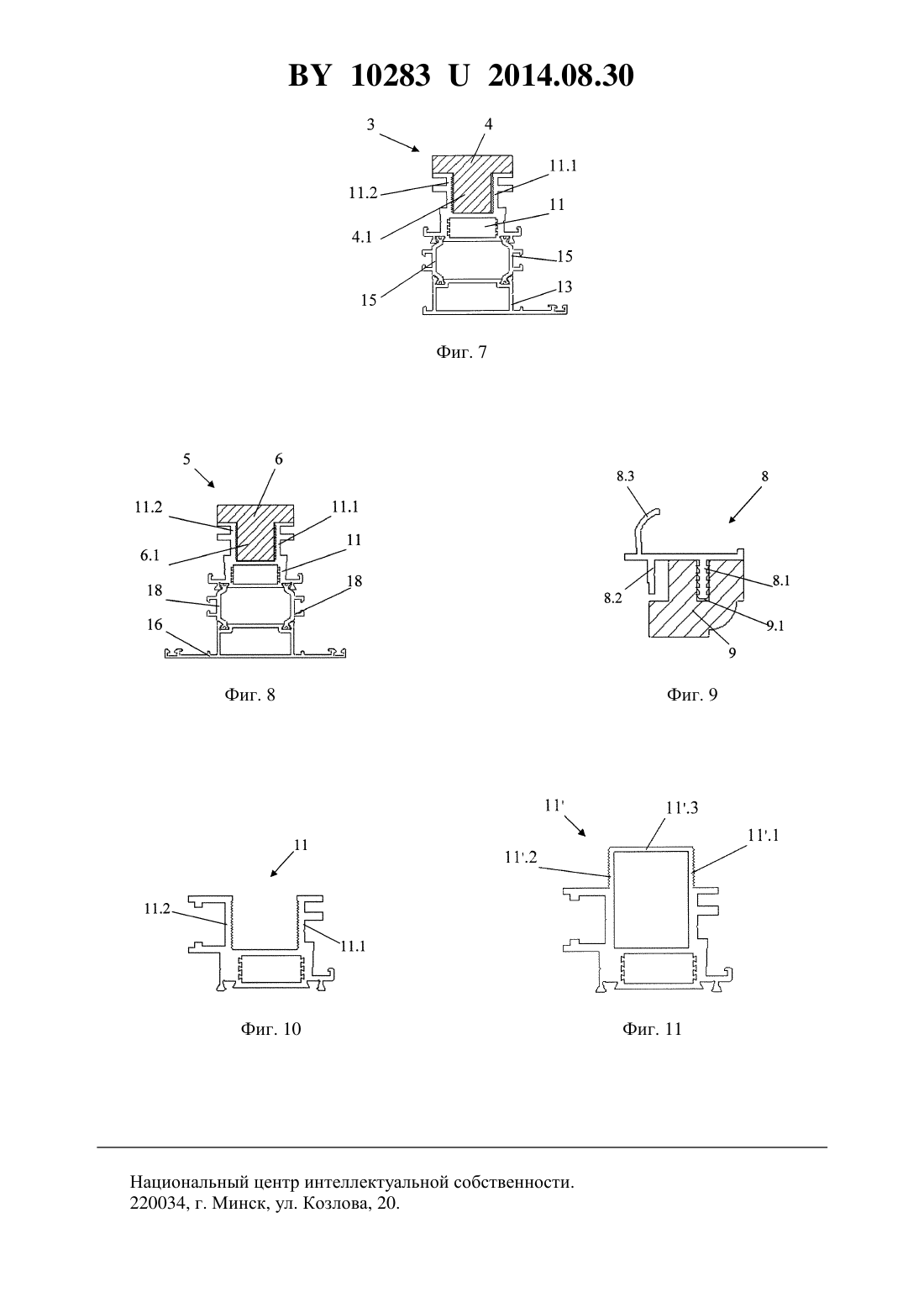

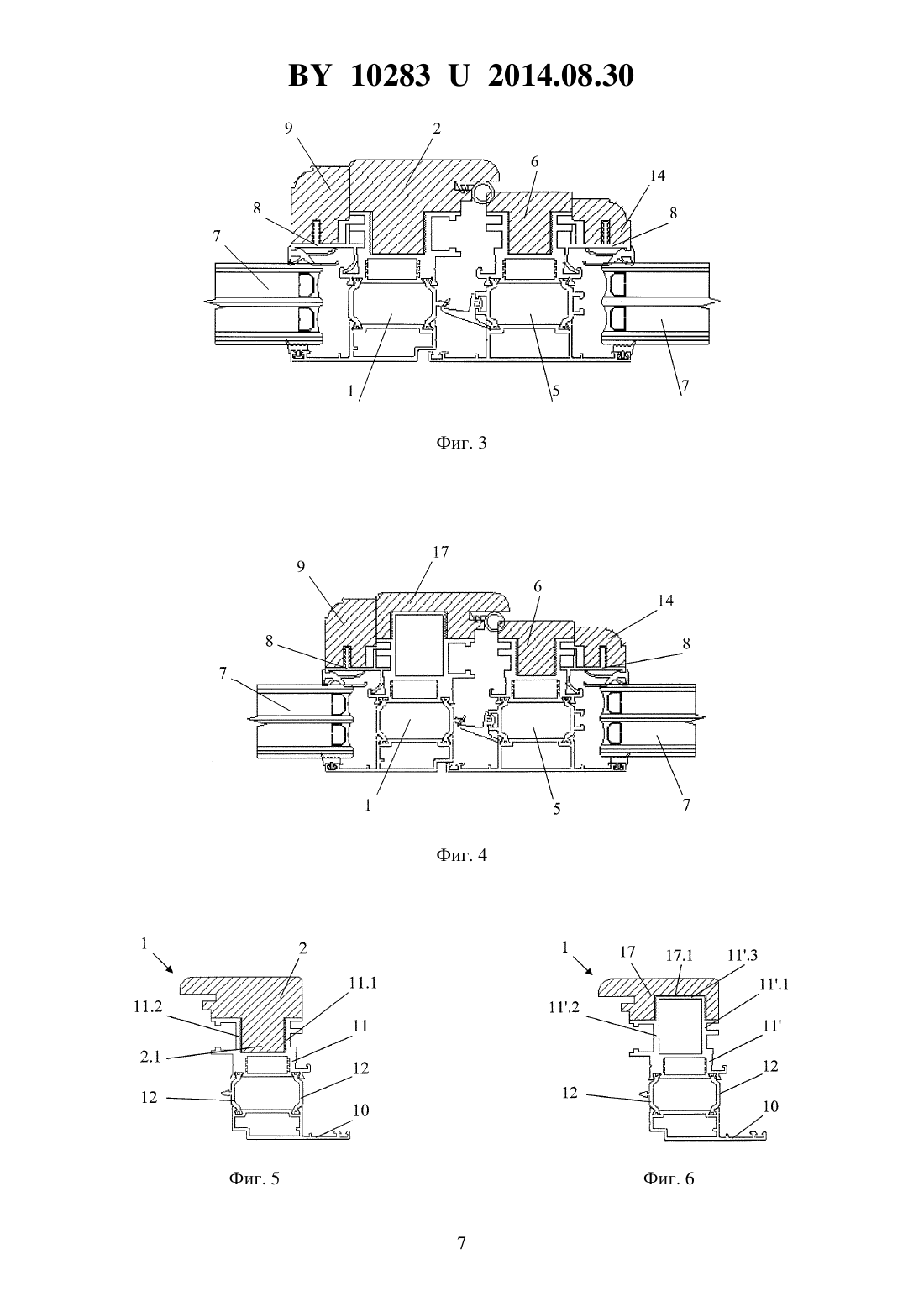

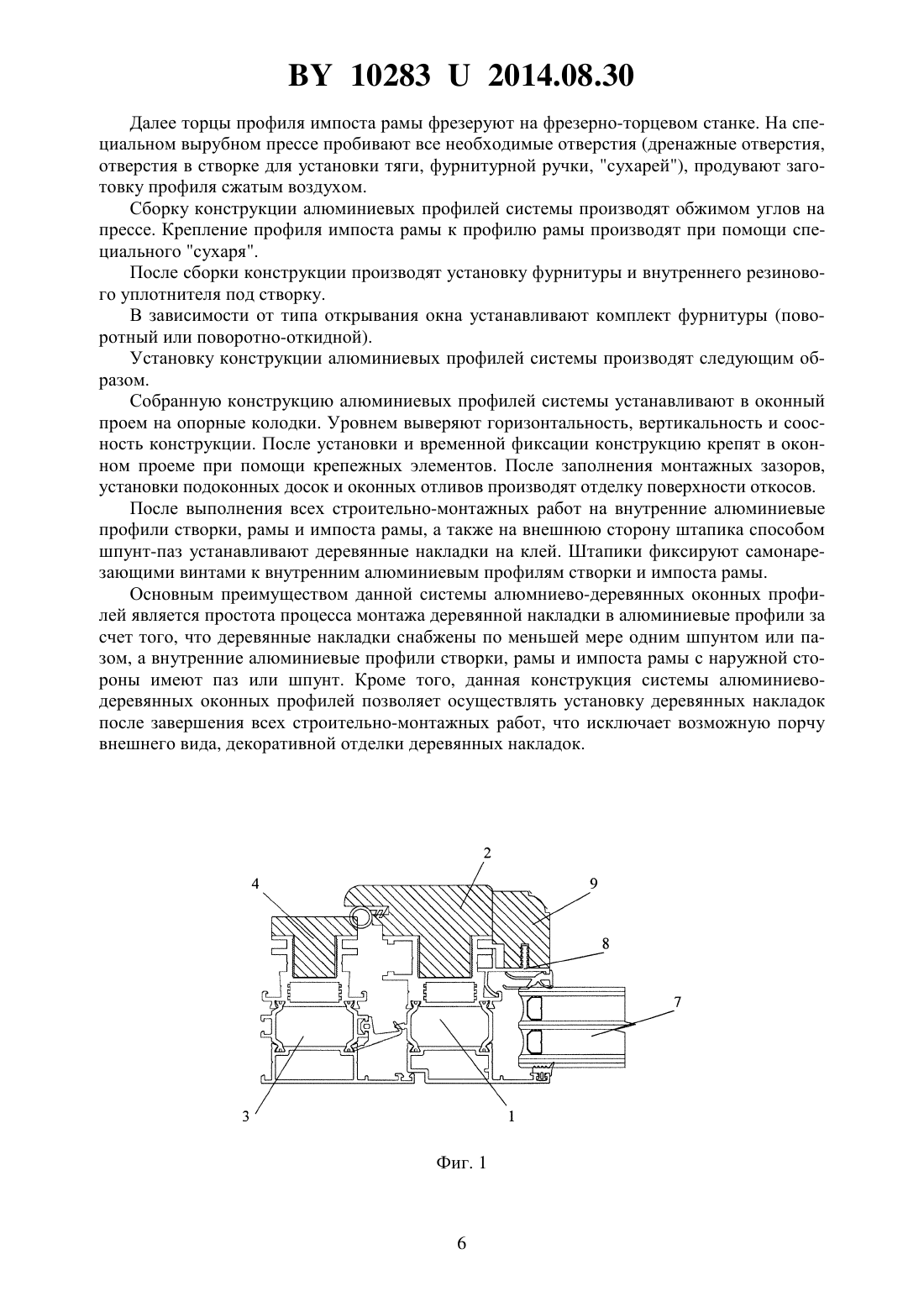

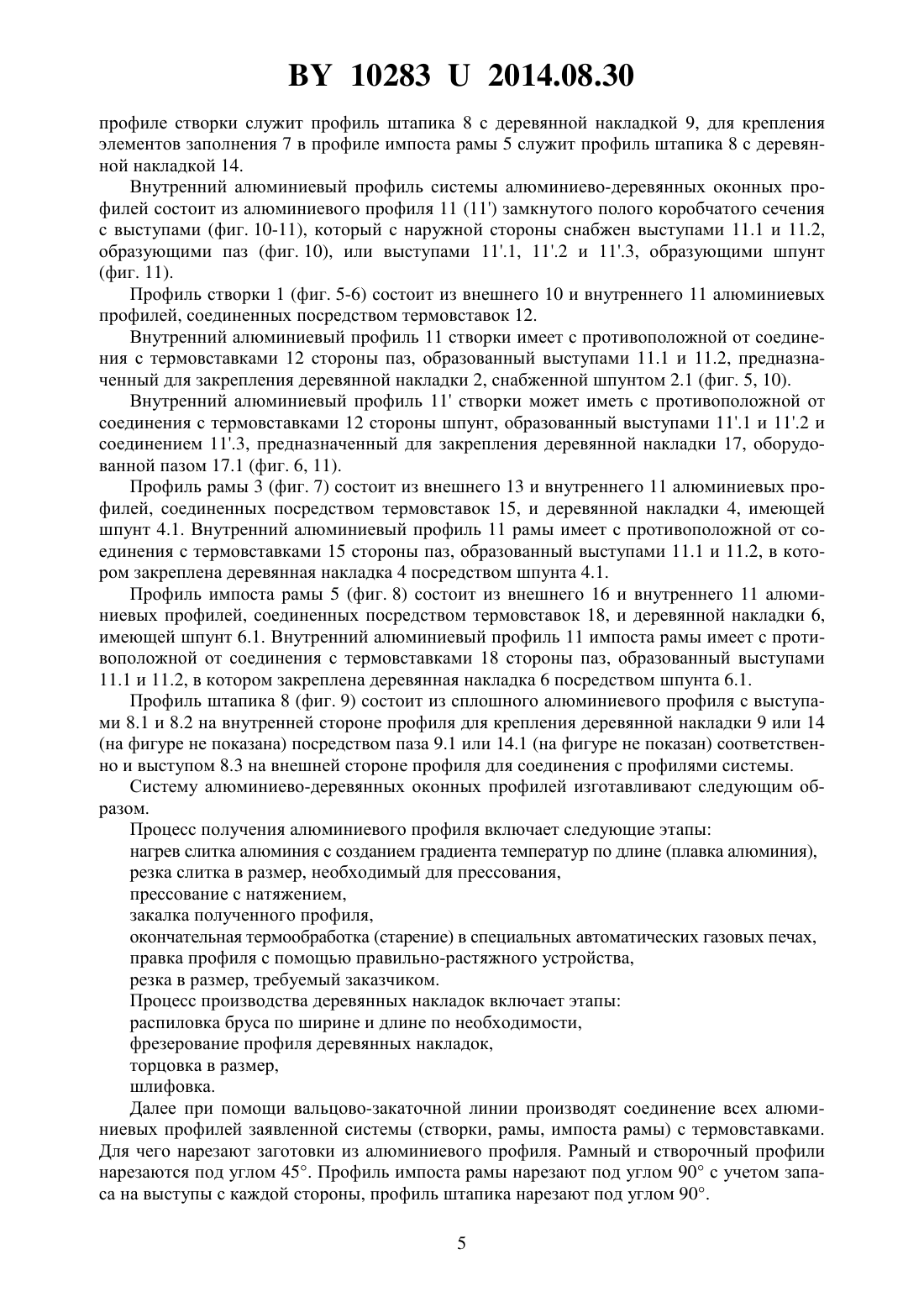

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА АЛЮМИНИЕВО-ДЕРЕВЯННЫХ ОКОННЫХ ПРОФИЛЕЙ И ВНУТРЕННИЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ ЭТОЙ СИСТЕМЫ(71) Заявитель Общество с ограниченной ответственностью Минский Дом Окон(72) Авторы Бардун Валерий Иванович Мамонтов Валерий Николаевич Танасийчук Олег Ярославович(73) Патентообладатель Общество с ограниченной ответственностью Минский Дом Окон(57) 1. Система алюминиево-деревянных оконных профилей, содержащая по крайней мере один профиль створки, профиль рамы, контактирующий с профилем створки и с закрепленным на нем профилем импоста рамы, при этом профили системы состоят из внешнего и внутреннего алюминиевых профилей, соединенных посредством термовставок, и по крайней мере одной деревянной накладки, отличающаяся тем, что наружная сторона по крайней мере одного внутреннего алюминиевого профиля системы имеет выступы, образующие паз или шпунт, а деревянная накладка снабжена по крайней мере одним шпунтом или пазом, выполненным с возможностью установки деревянной накладки методом шпунт-паз на внутренние алюминиевые профили системы, при этом внутренние алюминиевые профили системы соединены с алюминиевым профилем штапика с деревянной накладкой. 102832014.08.30 2. Система по п. 1, отличающаяся тем, что внешний алюминиевый профиль створки выполнен полого коробчатого сечения со ступенькой в нижней части поверхности, с противоположной от ступеньки стороны снабжен ребром, на конце которого выполнены выступы для соединения с наружным уплотнением, внутренний алюминиевый профиль створки выполнен замкнутого полого коробчатого сечения и снабжен с противоположной от соединения с термовставками стороны выступами, образующими по крайней мере один паз с возможностью установки в нем деревянной накладки, снабженной по крайней мере одним шпунтом. 3. Система по п. 1, отличающаяся тем, что внешний алюминиевый профиль створки выполнен полого коробчатого сечения со ступенькой в нижней части поверхности, с противоположной от ступеньки стороны снабжен ребром, на конце которого выполнены выступы для соединения с наружным уплотнением, внутренний алюминиевый профиль створки выполнен замкнутого полого коробчатого сечения и снабжен с противоположной от соединения с термовставками стороны выступами, образующими по крайней мере один шпунт с возможностью установки на нем деревянной накладки, снабженной по крайней мере одним пазом. 4. Система по п. 3, отличающаяся тем, что концы выступов, образующих шпунт, выполнены соединенными между собой. 5. Система по п. 1, отличающаяся тем, что внешний алюминиевый профиль рамы выполнен полого коробчатого сечения и в нижней части снабжен ребром, на конце которого выполнены выступы для соединения с наружным уплотнением, внутренний алюминиевый профиль рамы выполнен замкнутого полого коробчатого сечения и снабжен с противоположной от соединения с термовставками стороны выступами, образующими паз с возможностью установки в нем деревянной накладки, снабженной по крайней мере одним шпунтом. 6. Система по п. 1, отличающаяся тем, что внешний алюминиевый профиль импоста рамы выполнен полого коробчатого сечения с симметричными ребрами в нижней части,на конце которых выполнены выступы для соединения с наружным уплотнением, внутренний алюминиевый профиль импоста рамы выполнен замкнутого полого коробчатого сечения и снабжен с противоположной от соединения с термовставками стороны выступами, образующими паз с возможностью установки в нем деревянной накладки, снабженной по крайней мере одним шпунтом. 7. Система по п. 1, отличающаяся тем, что алюминиевый профиль штапика выполнен сплошным и имеет выступы для соединения с профилями системы, внешняя сторона штапика снабжена шпунтом с возможностью установки на нем деревянной накладки, снабженной по крайней мере одним пазом. 8. Внутренний алюминиевый профиль системы алюминиево-деревянных оконных профилей, состоящий из алюминиевого профиля замкнутого полого коробчатого сечения с выступами, отличающийся тем, что с наружной стороны он снабжен выступами, образующими по крайней мере один паз или шпунт.(56) 1.107258 , 2011. Полезная модель относится к области строительства, в частности к системе алюминиево-деревянных оконных профилей, и предназначена для остекления, изготовления оконных, балконных, витражных конструкций при применении их в интерьерах жилых помещений, офисов, зданий социально-культурного назначения и других зданий. 102832014.08.30 Наиболее близкой к заявляемому техническому решению является система алюминиево-деревянных оконных профилей, содержащая один профиль створки, соединенный с профилем штульпа, и профиль импоста створки, профиль рамы, контактирующий с профилем створки и с закрепленным на нем профилем импоста рамы, в которой профиль створки состоит из внешнего алюминиевого профиля створки, соединенного посредством термовставок с внутренним алюминиевым профилем створки, выполненным с одной стороны с возможностью зацепления с выступами клипсы с закрепленной на ней деревянной накладкой, профиль рамы содержит внешний алюминиевый профиль рамы, соединенный посредством термовставок с внутренним алюминиевым профилем рамы, соединенный с одной стороны с выступами клипсы с закрепленной на ней деревянной накладкой, профиль импоста рамы содержит внешний алюминиевый профиль импоста рамы, соединенный посредством термовставок с внутренним алюминиевым профилем импоста рамы,соединенный с выступами клипсы с закрепленной на ней деревянной накладкой, а профиль штульпа состоит из внешнего алюминиевого профиля штульпа, соединенного посредством термовставок с внутренним алюминиевым профилем штульпа. 1 Основными недостатками известной системы алюминиево-деревянных оконных профилей являются определенная сложность установки деревянной накладки на профили системы и невозможность их установки отдельно после строительно-монтажных работ. Задача, на решение которой направлена предложенная полезная модель, заключается в том, чтобы обеспечить возможность простого способа установки деревянных накладок системы алюминиево-деревянных оконных профилей, а также возможность их установки после окончания всех строительно-монтажных работ. Указанный технический результат достигается в системе алюминиево-деревянных оконных профилей, содержащей по крайней мере один профиль створки, профиль рамы,контактирующий с профилем створки и с закрепленным на нем профилем импоста рамы,при этом профили системы состоят из внешнего и внутреннего алюминиевых профилей,соединенных посредством термовставок, и по крайней мере одной деревянной накладки, в которой наружная сторона по крайней мере одного внутреннего алюминиевого профиля системы имеет выступы, образующие паз или шпунт, а деревянная накладка снабжена по крайней мере одним шпунтом или пазом, выполненным с возможностью установки деревянной накладки методом шпунт-паз на внутренние алюминиевые профили системы, при этом внутренние алюминиевые профили системы соединены с алюминиевым профилем штапика с деревянной накладкой. В предпочтительном варианте исполнения внешний алюминиевый профиль створки выполнен полого коробчатого сечения со ступенькой в нижней части поверхности, с противоположной от ступеньки стороны снабжен ребром, на конце которого выполнены выступы для соединения с наружным уплотнением, внутренний алюминиевый профиль створки выполнен замкнутого полого коробчатого сечения и снабжен с противоположной от соединения с термовставками стороны выступами, образующими по крайней мере один паз с возможностью установки в нем деревянной накладки, снабженной по крайней мере одним шпунтом. В другом предпочтительном варианте исполнения внутренний алюминиевый профиль створки выполнен замкнутого полого коробчатого сечения и снабжен с противоположной от соединения с термовставками стороны выступами, образующими по крайней мере один шпунт с возможностью установки в нем деревянной накладки, снабженной по крайней мере одним пазом. Предпочтительно концы выступов, образующих шпунт, выполнены соединенными между собой. В предпочтительном варианте исполнения внешний алюминиевый профиль рамы выполнен полого коробчатого сечения и в нижней части снабжен ребром, на конце которого выполнены выступы для соединения с наружным уплотнением, внутренний алюминиевый 3 102832014.08.30 профиль рамы выполнен замкнутого полого коробчатого сечения и снабжен с противоположной от соединения с термовставками стороны выступами, образующими по крайней мере один паз с возможностью установки в нем деревянной накладки, снабженной по крайней мере одним шпунтом. Предпочтительно внешний алюминиевый профиль импоста рамы выполнен полого коробчатого сечения с симметричными ребрами в нижней части, на конце которых выполнены выступы для соединения с наружным уплотнением, внутренний алюминиевый профиль импоста рамы выполнен замкнутого полого коробчатого сечения и снабжен с противоположной от соединения с термовставками стороны выступами, образующими по крайней мере один паз с возможностью установки в нем деревянной накладки, снабженной по крайней мере одним шпунтом. Предпочтительно алюминиевый профиль штапика выполнен сплошным и имеет выступы для соединения с профилями системы, внешняя сторона штапика снабжена шпунтом с возможностью установки на нем деревянной накладки, снабженной по крайней мере одним пазом. Объектом полезной модели является также внутренний алюминиевый профиль системы алюминиево-деревянных оконных профилей, состоящий из алюминиевого профиля замкнутого полого коробчатого сечения с выступами, который с наружной стороны снабжен выступами, образующими по крайней мере один паз или шпунт. Заявленная система алюминиево-деревянных оконных профилей обеспечивает возможность установки деревянных накладок после строительно-монтажных работ по установке окон за счет установки деревянных накладок способом шпунт-паз. В особенности данная конструкция системы алюминиево-деревянных оконных профилей позволяет значительно упростить строительно-монтажные работы при установке окон и повысить качество конечного продукта. Примером осуществления полезной модели является система алюминиево-деревянных оконных профилей, представленная на фигурах. Фиг. 1 - поперечное сечение узла конструкции системы алюминиево-деревянных профилей, содержащего профиль створки и профиль рамы (деревянная накладка створки снабжена шпунтом). Фиг. 2 - поперечное сечение узла конструкции системы алюминиево-деревянных профилей, содержащего профиль створки и профиль рамы (деревянная накладка створки снабжена пазом). Фиг. 3 - поперечное сечение узла конструкции системы алюминиево-деревянных профилей, содержащего профиль створки и профиль импоста рамы (деревянная накладка створки снабжена шпунтом). Фиг. 4 - поперечное сечение узла конструкции системы алюминиево-деревянных профилей, содержащего профиль створки и профиль импоста рамы (деревянная накладка створки снабжена пазом). Фиг. 5 - алюминиево-деревянный профиль створки (деревянная накладка снабжена шпунтом). Фиг. 6 - алюминиево-деревянный профиль створки (деревянная накладка снабжена пазом). Фиг. 7 - алюминиево-деревянный профиль рамы. Фиг. 8 - алюминиево-деревянный профиль импоста рамы. Фиг. 9 - алюминиево-деревянный профиль штапика. Фиг. 10 - внутренний алюминиевый профиль с пазом. Фиг. 11 - внутренний алюминиевый профиль со шпунтом. Система алюминиево-деревянных оконных профилей состоит из профиля створки 1 с деревянной накладкой 2, профиля рамы 3 с деревянной накладкой 4, контактирующей с профилем створки 1 (фиг. 1-2) и с закрепленным на профиле створки 1 профилем импоста рамы 5 с деревянной накладкой 6 (фиг. 3-4). Для крепления элементов заполнения 7 в 4 102832014.08.30 профиле створки служит профиль штапика 8 с деревянной накладкой 9, для крепления элементов заполнения 7 в профиле импоста рамы 5 служит профиль штапика 8 с деревянной накладкой 14. Внутренний алюминиевый профиль системы алюминиево-деревянных оконных профилей состоит из алюминиевого профиля 11 (11) замкнутого полого коробчатого сечения с выступами (фиг. 10-11), который с наружной стороны снабжен выступами 11.1 и 11.2,образующими паз (фиг. 10), или выступами 11.1, 11.2 и 11.3, образующими шпунт(фиг. 11). Профиль створки 1 (фиг. 5-6) состоит из внешнего 10 и внутреннего 11 алюминиевых профилей, соединенных посредством термовставок 12. Внутренний алюминиевый профиль 11 створки имеет с противоположной от соединения с термовставками 12 стороны паз, образованный выступами 11.1 и 11.2, предназначенный для закрепления деревянной накладки 2, снабженной шпунтом 2.1 (фиг. 5, 10). Внутренний алюминиевый профиль 11 створки может иметь с противоположной от соединения с термовставками 12 стороны шпунт, образованный выступами 11.1 и 11.2 и соединением 11.3, предназначенный для закрепления деревянной накладки 17, оборудованной пазом 17.1 (фиг. 6, 11). Профиль рамы 3 (фиг. 7) состоит из внешнего 13 и внутреннего 11 алюминиевых профилей, соединенных посредством термовставок 15, и деревянной накладки 4, имеющей шпунт 4.1. Внутренний алюминиевый профиль 11 рамы имеет с противоположной от соединения с термовставками 15 стороны паз, образованный выступами 11.1 и 11.2, в котором закреплена деревянная накладка 4 посредством шпунта 4.1. Профиль импоста рамы 5 (фиг. 8) состоит из внешнего 16 и внутреннего 11 алюминиевых профилей, соединенных посредством термовставок 18, и деревянной накладки 6,имеющей шпунт 6.1. Внутренний алюминиевый профиль 11 импоста рамы имеет с противоположной от соединения с термовставками 18 стороны паз, образованный выступами 11.1 и 11.2, в котором закреплена деревянная накладка 6 посредством шпунта 6.1. Профиль штапика 8 (фиг. 9) состоит из сплошного алюминиевого профиля с выступами 8.1 и 8.2 на внутренней стороне профиля для крепления деревянной накладки 9 или 14(на фигуре не показана) посредством паза 9.1 или 14.1 (на фигуре не показан) соответственно и выступом 8.3 на внешней стороне профиля для соединения с профилями системы. Систему алюминиево-деревянных оконных профилей изготавливают следующим образом. Процесс получения алюминиевого профиля включает следующие этапы нагрев слитка алюминия с созданием градиента температур по длине (плавка алюминия),резка слитка в размер, необходимый для прессования,прессование с натяжением,закалка полученного профиля,окончательная термообработка (старение) в специальных автоматических газовых печах,правка профиля с помощью правильно-растяжного устройства,резка в размер, требуемый заказчиком. Процесс производства деревянных накладок включает этапы распиловка бруса по ширине и длине по необходимости,фрезерование профиля деревянных накладок,торцовка в размер,шлифовка. Далее при помощи вальцово-закаточной линии производят соединение всех алюминиевых профилей заявленной системы (створки, рамы, импоста рамы) с термовставками. Для чего нарезают заготовки из алюминиевого профиля. Рамный и створочный профили нарезаются под углом 45. Профиль импоста рамы нарезают под углом 90 с учетом запаса на выступы с каждой стороны, профиль штапика нарезают под углом 90. 5 102832014.08.30 Далее торцы профиля импоста рамы фрезеруют на фрезерно-торцевом станке. На специальном вырубном прессе пробивают все необходимые отверстия (дренажные отверстия,отверстия в створке для установки тяги, фурнитурной ручки, сухарей), продувают заготовку профиля сжатым воздухом. Сборку конструкции алюминиевых профилей системы производят обжимом углов на прессе. Крепление профиля импоста рамы к профилю рамы производят при помощи специального сухаря. После сборки конструкции производят установку фурнитуры и внутреннего резинового уплотнителя под створку. В зависимости от типа открывания окна устанавливают комплект фурнитуры (поворотный или поворотно-откидной). Установку конструкции алюминиевых профилей системы производят следующим образом. Собранную конструкцию алюминиевых профилей системы устанавливают в оконный проем на опорные колодки. Уровнем выверяют горизонтальность, вертикальность и соосность конструкции. После установки и временной фиксации конструкцию крепят в оконном проеме при помощи крепежных элементов. После заполнения монтажных зазоров,установки подоконных досок и оконных отливов производят отделку поверхности откосов. После выполнения всех строительно-монтажных работ на внутренние алюминиевые профили створки, рамы и импоста рамы, а также на внешнюю сторону штапика способом шпунт-паз устанавливают деревянные накладки на клей. Штапики фиксируют самонарезающими винтами к внутренним алюминиевым профилям створки и импоста рамы. Основным преимуществом данной системы алюмниево-деревянных оконных профилей является простота процесса монтажа деревянной накладки в алюминиевые профили за счет того, что деревянные накладки снабжены по меньшей мере одним шпунтом или пазом, а внутренние алюминиевые профили створки, рамы и импоста рамы с наружной стороны имеют паз или шпунт. Кроме того, данная конструкция системы алюминиеводеревянных оконных профилей позволяет осуществлять установку деревянных накладок после завершения всех строительно-монтажных работ, что исключает возможную порчу внешнего вида, декоративной отделки деревянных накладок. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 8
