Cпособ получения губчатого железа
Номер патента: 5778
Опубликовано: 30.12.2003
Авторы: КЕППЛИНГЕР, Леопольд, Вернер, ДЖЕННАРИ, Удо, ВАЛЛНЕР, Феликс
Текст

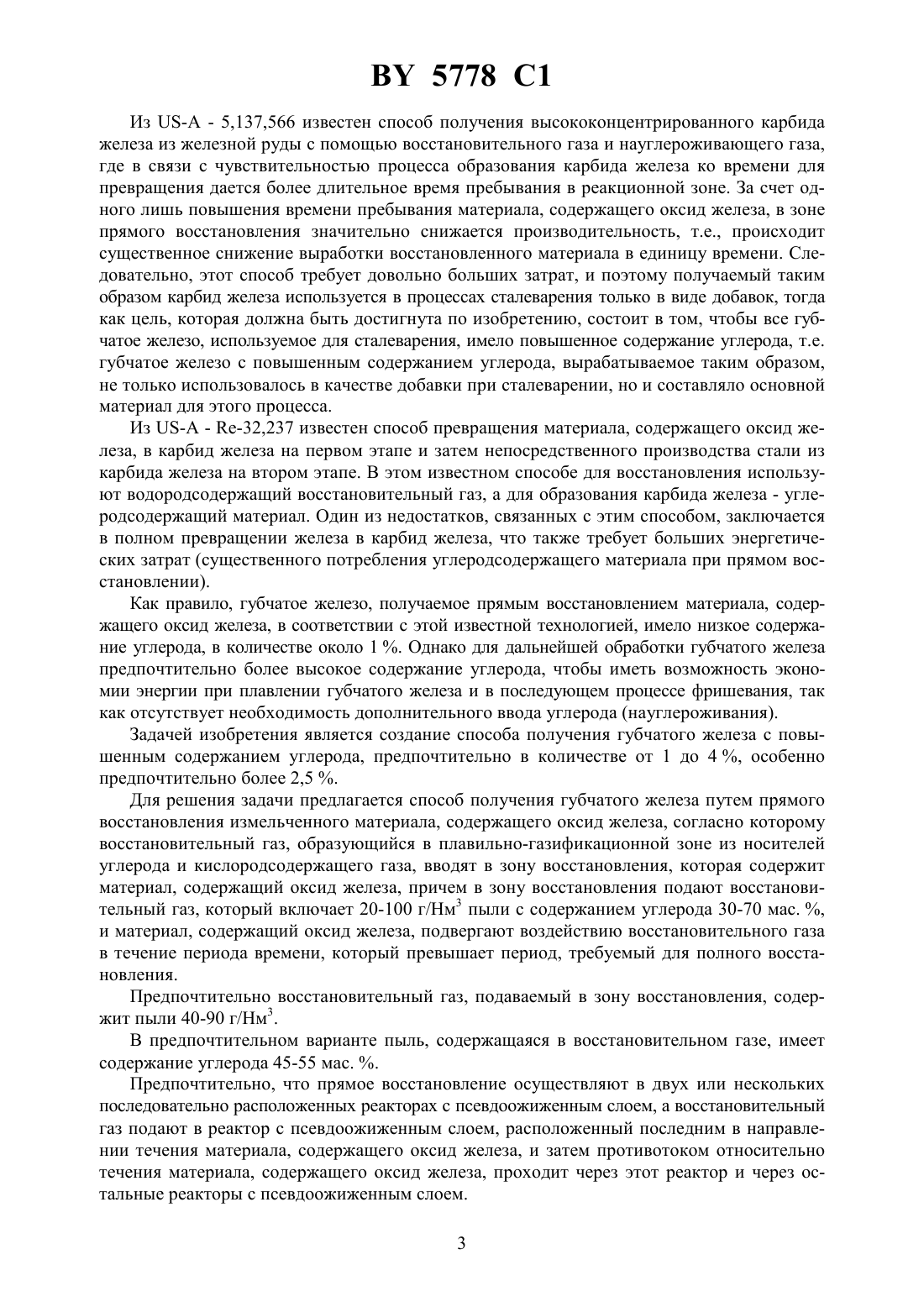

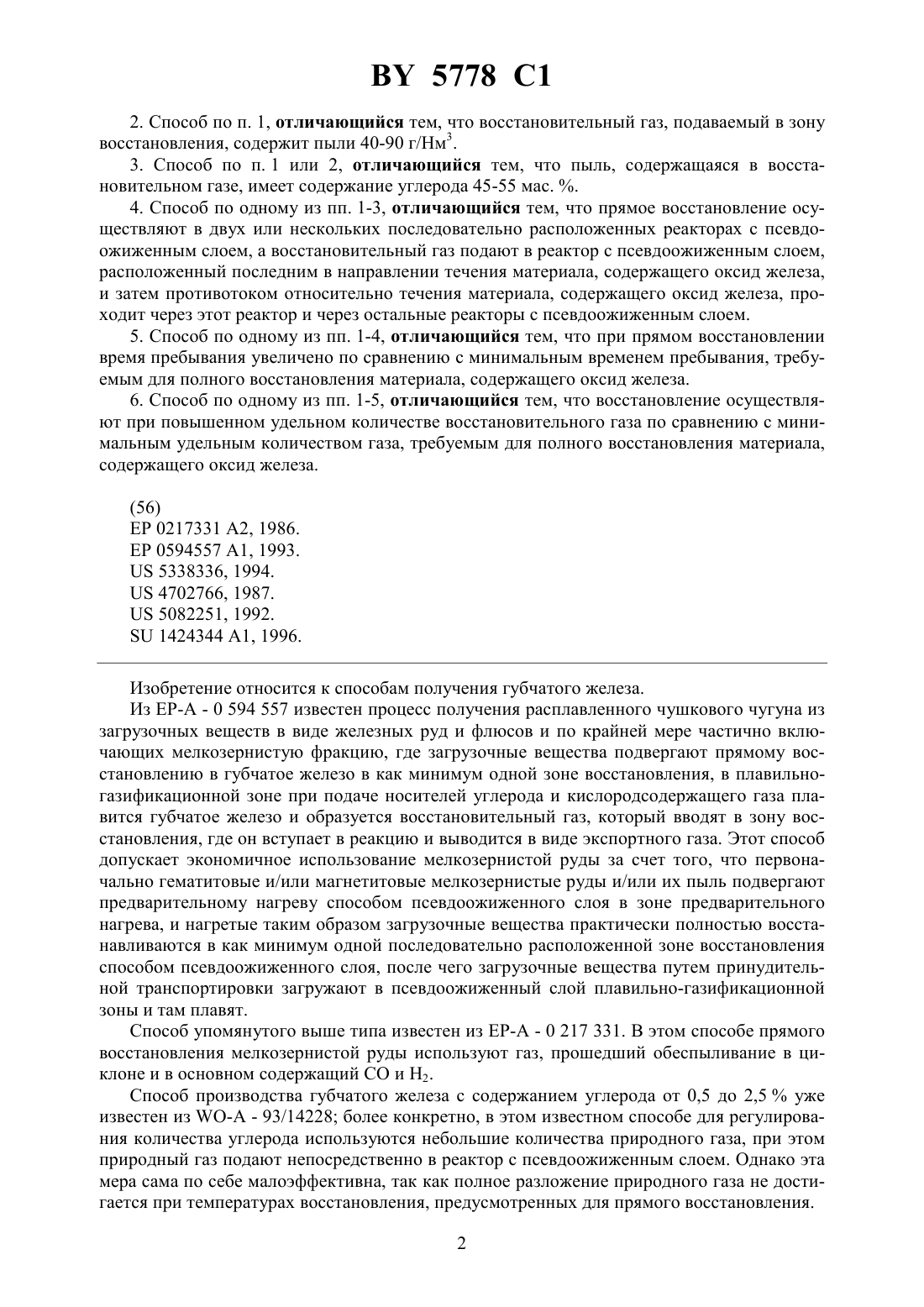

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОСОБ ПОЛУЧЕНИЯ ГУБЧАТОГО ЖЕЛЕЗА(71) Заявители ФОЕСТ-АЛЬПИНЕ ИНДУСТРИАНЛАГЕНБАУ ГМБХ (Т) ПОХАНГ АЙРОН ЭНД СТИЛ КО.,ЛТД РИСЕРЧ ИНСТИТУТ ОФ ИНДАСТРИАЛ САЙЕНС ЭНД ТЕХНОЛОДЖИ ИНКОРПОРЕЙТЕД ФАУНДЕЙШН(73) Патентообладатели ФОЕСТ-АЛЬПИНЕ ИНДУСТРИАНЛАГЕНБАУ ГМБХ (Т) ПОХАНГ АЙРОН ЭНД СТИЛ КО.,ЛТД РИСЕРЧ ИНСТИТУТ ОФ ИНДАСТРИАЛ САЙЕНС ЭНД ТЕХНОЛОДЖИ ИНКОРПОРЕЙТЕД ФАУНДЕЙШН(57) 1. Способ получения губчатого железа путем прямого восстановления измельченного материала, содержащего оксид железа, согласно которому восстановительный газ, образующийся в плавильно-газификационной зоне из носителей углерода и кислородсодержащего газа, вводят в зону восстановления, которая содержит материал, содержащий оксид железа, отличающийся тем, что в зону восстановления подают восстановительный газ, который включает 20-100 г/Нм 3 пыли с содержанием углерода 30-70 мас. , и материал,содержащий оксид железа, подвергают воздействию восстановительного газа в течение периода времени, который превышает период, требуемый для полного восстановления. 5778 1 2. Способ по п. 1, отличающийся тем, что восстановительный газ, подаваемый в зону восстановления, содержит пыли 40-90 г/Нм 3. 3. Способ по п. 1 или 2, отличающийся тем, что пыль, содержащаяся в восстановительном газе, имеет содержание углерода 45-55 мас. . 4. Способ по одному из пп. 1-3, отличающийся тем, что прямое восстановление осуществляют в двух или нескольких последовательно расположенных реакторах с псевдоожиженным слоем, а восстановительный газ подают в реактор с псевдоожиженным слоем,расположенный последним в направлении течения материала, содержащего оксид железа,и затем противотоком относительно течения материала, содержащего оксид железа, проходит через этот реактор и через остальные реакторы с псевдоожиженным слоем. 5. Способ по одному из пп. 1-4, отличающийся тем, что при прямом восстановлении время пребывания увеличено по сравнению с минимальным временем пребывания, требуемым для полного восстановления материала, содержащего оксид железа. 6. Способ по одному из пп. 1-5, отличающийся тем, что восстановление осуществляют при повышенном удельном количестве восстановительного газа по сравнению с минимальным удельным количеством газа, требуемым для полного восстановления материала,содержащего оксид железа.(56)0217331 2, 1986.0594557 1, 1993.5338336, 1994.4702766, 1987.5082251, 1992.1424344 1, 1996. Изобретение относится к способам получения губчатого железа. Из ЕР-А - 0 594 557 известен процесс получения расплавленного чушкового чугуна из загрузочных веществ в виде железных руд и флюсов и по крайней мере частично включающих мелкозернистую фракцию, где загрузочные вещества подвергают прямому восстановлению в губчатое железо в как минимум одной зоне восстановления, в плавильногазификационной зоне при подаче носителей углерода и кислородсодержащего газа плавится губчатое железо и образуется восстановительный газ, который вводят в зону восстановления, где он вступает в реакцию и выводится в виде экспортного газа. Этот способ допускает экономичное использование мелкозернистой руды за счет того, что первоначально гематитовые и/или магнетитовые мелкозернистые руды и/или их пыль подвергают предварительному нагреву способом псевдоожиженного слоя в зоне предварительного нагрева, и нагретые таким образом загрузочные вещества практически полностью восстанавливаются в как минимум одной последовательно расположенной зоне восстановления способом псевдоожиженного слоя, после чего загрузочные вещества путем принудительной транспортировки загружают в псевдоожиженный слой плавильно-газификационной зоны и там плавят. Способ упомянутого выше типа известен из ЕР-А - 0 217 331. В этом способе прямого восстановления мелкозернистой руды используют газ, прошедший обеспыливание в циклоне и в основном содержащий СО и 2. Способ производства губчатого железа с содержанием углерода от 0,5 до 2,5 уже известен из - - 93/14228 более конкретно, в этом известном способе для регулирования количества углерода используются небольшие количества природного газа, при этом природный газ подают непосредственно в реактор с псевдоожиженным слоем. Однако эта мера сама по себе малоэффективна, так как полное разложение природного газа не достигается при температурах восстановления, предусмотренных для прямого восстановления. 2 5778 1 Из - - 5,137,566 известен способ получения высококонцентрированного карбида железа из железной руды с помощью восстановительного газа и науглероживающего газа,где в связи с чувствительностью процесса образования карбида железа ко времени для превращения дается более длительное время пребывания в реакционной зоне. За счет одного лишь повышения времени пребывания материала, содержащего оксид железа, в зоне прямого восстановления значительно снижается производительность, т.е., происходит существенное снижение выработки восстановленного материала в единицу времени. Следовательно, этот способ требует довольно больших затрат, и поэтому получаемый таким образом карбид железа используется в процессах сталеварения только в виде добавок, тогда как цель, которая должна быть достигнута по изобретению, состоит в том, чтобы все губчатое железо, используемое для сталеварения, имело повышенное содержание углерода, т.е. губчатое железо с повышенным содержанием углерода, вырабатываемое таким образом,не только использовалось в качестве добавки при сталеварении, но и составляло основной материал для этого процесса. Из - - -32,237 известен способ превращения материала, содержащего оксид железа, в карбид железа на первом этапе и затем непосредственного производства стали из карбида железа на втором этапе. В этом известном способе для восстановления используют водородсодержащий восстановительный газ, а для образования карбида железа - углеродсодержащий материал. Один из недостатков, связанных с этим способом, заключается в полном превращении железа в карбид железа, что также требует больших энергетических затрат (существенного потребления углеродсодержащего материала при прямом восстановлении). Как правило, губчатое железо, получаемое прямым восстановлением материала, содержащего оксид железа, в соответствии с этой известной технологией, имело низкое содержание углерода, в количестве около 1 . Однако для дальнейшей обработки губчатого железа предпочтительно более высокое содержание углерода, чтобы иметь возможность экономии энергии при плавлении губчатого железа и в последующем процессе фришевания, так как отсутствует необходимость дополнительного ввода углерода (науглероживания). Задачей изобретения является создание способа получения губчатого железа с повышенным содержанием углерода, предпочтительно в количестве от 1 до 4 , особенно предпочтительно более 2,5 . Для решения задачи предлагается способ получения губчатого железа путем прямого восстановления измельченного материала, содержащего оксид железа, согласно которому восстановительный газ, образующийся в плавильно-газификационной зоне из носителей углерода и кислородсодержащего газа, вводят в зону восстановления, которая содержит материал, содержащий оксид железа, причем в зону восстановления подают восстановительный газ, который включает 20-100 г/Нм 3 пыли с содержанием углерода 30-70 мас. ,и материал, содержащий оксид железа, подвергают воздействию восстановительного газа в течение периода времени, который превышает период, требуемый для полного восстановления. Предпочтительно восстановительный газ, подаваемый в зону восстановления, содержит пыли 40-90 г/Нм 3. В предпочтительном варианте пыль, содержащаяся в восстановительном газе, имеет содержание углерода 45-55 мас. . Предпочтительно, что прямое восстановление осуществляют в двух или нескольких последовательно расположенных реакторах с псевдоожиженным слоем, а восстановительный газ подают в реактор с псевдоожиженным слоем, расположенный последним в направлении течения материала, содержащего оксид железа, и затем противотоком относительно течения материала, содержащего оксид железа, проходит через этот реактор и через остальные реакторы с псевдоожиженным слоем. 3 5778 1 В другом предпочтительном варианте при прямом восстановлении время пребывания увеличено по сравнению с минимальным временем пребывания, требуемым для полного восстановления материала, содержащего оксид железа. Предпочтительно восстановление осуществляют при повышенном удельном количестве восстановительного газа по сравнению с минимальным удельным количеством газа,требуемым для полного восстановления материала, содержащего оксид железа. Увеличение содержания углерода в губчатом железе достигается за счет того, что при прямом восстановлении время пребывания материала, содержащего оксид железа, увеличивается по сравнению с минимальным временем пребывания, требуемым для полного восстановления такого материала. Увеличение содержания углерода достигается за счет того, что восстановление осуществляют при повышенном удельном количестве восстановительного газа по сравнению с минимальным удельным количеством газа, требуемым для полного восстановления материала, содержащего оксид железа. Далее изобретение будет описано более подробно при помощи примерного варианта осуществления, схематически представленного на фиг. 1, где показана установка, в которой может осуществляться предпочтительный вариант способа по изобретению. Установка оснащена тремя реакторами с псевдоожиженным слоем 1-3, расположенных последовательно, где мелкозернистая руда через трубопровод подачи руды 4 подается в первый реактор с псевдоожиженным слоем 1, в котором на стадии предварительного нагрева 5 осуществляется предварительный нагрев мелкозернистой руды и, возможно, предварительное восстановление, а затем передается из первого реактора с псевдоожиженным слоем 1 в реактор с псевдоожиженным слоем 2, 3 через транспортировочные трубопроводы 6. Предварительное восстановление осуществляется в реакторе с псевдоожиженным слоем 2 на стадии предварительного восстановления 7, а окончательное восстановление мелкозернистой руды в губчатое железо происходит в реакторе с псевдоожиженным слоем 3 на стадии окончательного восстановления 8. Через транспортировочный трубопровод 9 полностью восстановленный материал, т.е. губчатое железо, передается в плавильно-газификационный аппарат 10. Восстановительный газ, содержащий СО, Н 2 и углеродсодержащую пыль, вырабатывается из угля и кислородсодержащего газа в плавильно-газификационной зоне 11 внутри плавильногазификационного аппарата 10, а затем при помощи питающего трубопровода восстановительного газа 12 через циклон горячего газа 19 вводится в реактор с псевдоожиженным слоем 3, расположенный последним в направлении течения мелкозернистой руды. При помощи соединительных трубопроводов 13, противотоком относительно течения руды,восстановительный газ последовательно передается из реактора с псевдоожиженным слоем 3 в реакторы с псевдоожиженным слоем 2 и затем 1, выводится из реактора с псевдоожиженным слоем 1 в виде доменного газа через отводной трубопровод доменного газа 14,а затем охлаждается и очищается во влажном скруббере 15. Плавильно-газификационный аппарат 10 оснащен питающим трубопроводом 16 для твердых носителей углерода, питающим трубопроводом 17 для кислородсодержащих газов, а также, возможно, питающими трубопроводами для носителей углерода (например,углеводородов), являющихся жидкими или газообразными при комнатной температуре, и для отработанных флюсов. В плавильно-газификационном аппарате 10 ниже плавильногазификационной зоны 11 собираются расплавленный чушковый чугун или расплавленный полуфабрикат стали и расплавленный шлак, которые отводятся через отвод 18. В питающем трубопроводе восстановительного газа 12, выходящем из плавильногазификационного аппарата 10 и открывающемся в реактор с псевдоожиженным слоем 3,имеется циклон горячего газа 19, предназначенный для регулирования количества пыли в восстановительном газе, которое должно обеспечиваться по изобретению, при этом частицы пыли, отделяемые в упомянутом циклоне, подаются в плавильно-газификационный аппарат 10 через рециркуляционный трубопровод 20, при помощи азота в качестве транспортировочной среды, и проходят через горелку 32 при нагнетании кислорода. 4 5778 1 Реактор с псевдоожиженным слоем 2, в котором происходит предварительное восстановление мелкозернистой руды, снабжается равным количеством восстановительного газа,но с меньшим восстановительным потенциалом, который, однако, вполне достаточен для предварительного восстановления. Поскольку достигаемая степень восстановления обрабатываемого материала здесь ниже, чем на окончательной стадии восстановления 8, то здесь не наблюдается спекания. Прореагировавший восстановительный газ, выходящий из этого реактора с псевдоожиженным слоем 2, передается в скруббер 26 через трубопровод 13. Часть промытого и прореагировавшего восстановительного газа выводится через отводной трубопровод экспортного газа 27, а другая часть передается на стадию предварительного нагрева 5, т.е. в реактор с псевдоожиженным слоем 1, через трубопровод 13. Возможность регулирования температуры восстановительного газа, которая должна составлять 750-950 С, предпочтительно 800-850 С, увеличивается благодаря возвратному трубопроводу газа 29, который предусмотрен в предпочтительной конструкцией и который выходит из питающего трубопровода восстановительного газа 12 через скруббер 30 и компрессор 31 он передает часть восстановительного газа обратно в этот питающий трубопровод восстановительного газа 12, а именно в точку, расположенную перед циклоном горячего газа 19. С целью регулирования температуры предварительного нагрева мелкозернистой руды можно подавать кислородсодержащий газ, такой как воздух или кислород, на стадию предварительного нагрева 5, т.е. в реактор с псевдоожиженным слоем 1, через трубопровод 32, за счет чего осуществляется частичное сгорание прореагировавшего восстановительного газа, подаваемого на стадию предварительного нагрева 5. Регулируя частичное сгорание, можно управлять температурой мелкозернистой руды на стадии предварительного нагрева таким образом, чтобы оптимизировать температуры на последующих стадиях восстановления 7, 8. Изобретение не ограничивается примерным вариантом осуществления, показанным на рисунке, и может быть различным образом модифицировано. Например, число реакторов с псевдоожиженным слоем может выбираться в зависимости от реальных требований. Пример. В установке по фиг. 1 в плавильно-газификационный аппарат загружается 31,4 т/ч угля, имеющего химический состав, представленный в табл. , с целью получения 40 т/ч чушкового чугуна и газифицируется 31240 Нм 3/ч О 2. ТаблицаУголь (сухой) 2,0 Зола 8,7 фикс. 72,0 В эту же установку загружается мелкозернистая руда (гематит размер зерна 8 мм) в количестве 58,6 т/ч, с составом, представленным в табл. , а также флюсы в количестве 8,6 т/ч в соответствии с табл. . ТаблицаРуда (влажная) 23 Сгораемые остатки Влага 5 В плавильно-газификационном аппарате 10 вырабатывается восстановительный газ в количестве 63440 Нм 3/ч с температурой 1000-1200 С. Этот газ выводится из плавильногазификационного аппарата 10 и его температура доводится до 800 С путем примешивания восстановительного газа, который был охлажден в скруббере 30. После выхода из циклона 19 восстановительный газ имеет состав, представленный в табл. . ТаблицаВосстановительный газ для стадии окончательного восстановления 8, 800 С СО 62 СО 2 5 Н 2 282 5 пыль 80 г/Нм 3 Содержание С в пыли 50 ТаблицаВосстановительный газ для стадии предварительного восстановления 7, 800 С СО 52 С 2 19 Н 2 242 5 Путем регулирования времени пребывания этого восстановительного газа на стадии окончательного восстановления 8 можно регулировать содержание углерода в губчатом железе. Связь между временем пребывания и содержанием углерода показана на фиг. 2,где ось абсцисс показывает время пребывания в минутах, а ось ординат - содержание углерода в губчатом железе в(мас.). На фиг. 2 кривая А относится к удельному потреблению восстановительного газа 1500 3 Нм /т руды. Кривая В относится к удельному потреблению восстановительного газа 1200 Нм 3/т руды. Из фиг. 2 также видно, что содержание углерода в губчатом железе увеличивается при увеличении как времени пребывания, так и удельного потребления восстановительного газа. Из вышеизложенного становится ясно, что такое повышенное содержание углерода может быть достигнуто только в том случае, если мелкозернистая руда полностью восстанавливается и затем некоторое время продолжает подвергаться воздействию восстановительного газа. Связь между степенью восстановления и содержанием углерода в губчатом железе показана на фиг. 3, где степень восстановления (емет/общ) впредставлена осью абсцисс, а содержание углерода (мас.) - осью ординат. Кривая С относится к восстановлению при 850 С, а кривая- к восстановлению при 800 С. Из фиг. 3 видно, что содержание углерода увеличивается только при полном восстановлении руды, при этом полное восстановление понимается как максимально достижимая 6 5778 1 степень восстановления в данных восстановительных условиях. Кривая С соответствует руде, которая была полностью восстановлена при 850 С до степени восстановления около 90-92 , а криваясоответствует руде, которая была полностью восстановлена при 800 С до степени восстановления около 85-87 . Если такая полностью восстановленная руда продолжает оставаться в контакте с восстановительным газом, используемым по изобретению, это приведет лишь к незначительному повышению степени восстановления,в то время как содержание углерода возрастет весьма существенно. Следовательно, таким способом можно получать губчатое железо с повышенным содержанием углерода. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: C21B 13/00
Метки: cпособ, железа, губчатого, получения
